第49夜 | 为什么梁会“横向劈开”？揭秘中性轴处被忽视的1.5倍剪切峰值（矩形截面梁切应力分布）
#材料力学 #横力弯曲 #应力应变 #机械设计 #考研 #机械
地点：研讨室，黑板上还留着上一讲推导出的通用公式 。
人物：
小生：盯着公式里的 发呆，手里的计算器按得飞起。
老师傅：在黑板上画了一个工整的矩形截面。
1. 攻克 ：算出“离队面积”的静矩
小生：师傅，通项公式我懂了，但这个 到底是哪块面积的静矩？在矩形截面里怎么算？

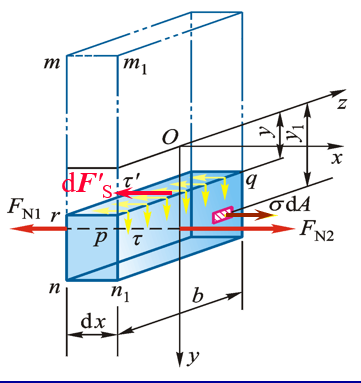

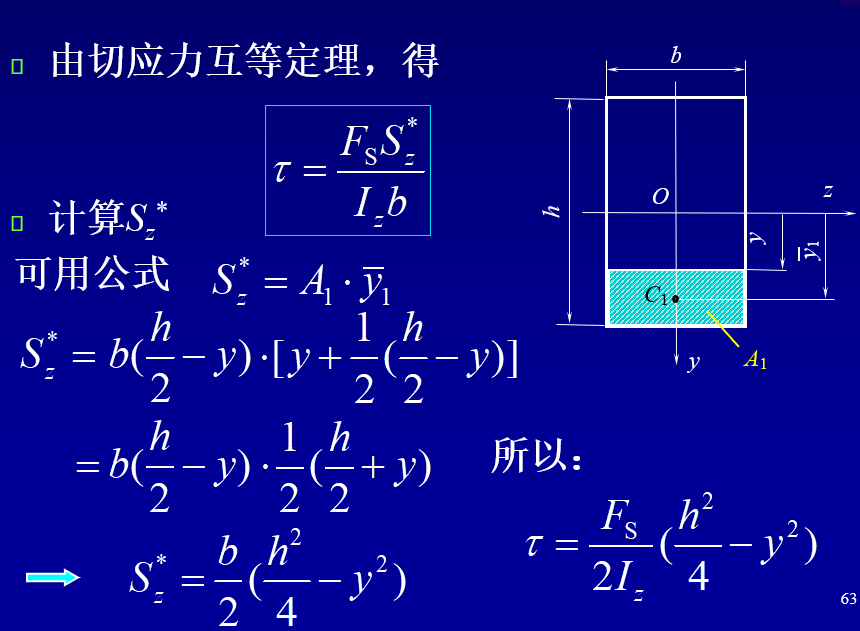

老师傅：记住，我们要算的是“水平劈开面”以外那部分的面积对中性轴的静矩。看下面这幅图，假设我们在距离中性轴 处水平切一刀，剩下的底下一块面积就是 。
分块面积： 。
重心位置：这块面积自身的形心 。这块面积上表面坐标是 ，下表面坐标是 ，所以形心 方向的坐标是 。
最终静矩：
2. 矩形梁切应力公式的“终极变身”
小生：有了 ，再带入矩形截面的惯性矩 ，公式是不是就能彻底简化了？
老师傅：没错。把这些项全部塞进 里：
老师傅：小生，盯着这个含有 的公式，你发现了什么？
小生：它不再是线性的了！它是一条抛物线！
3. 分布规律：谁在拼命？谁在躺平？

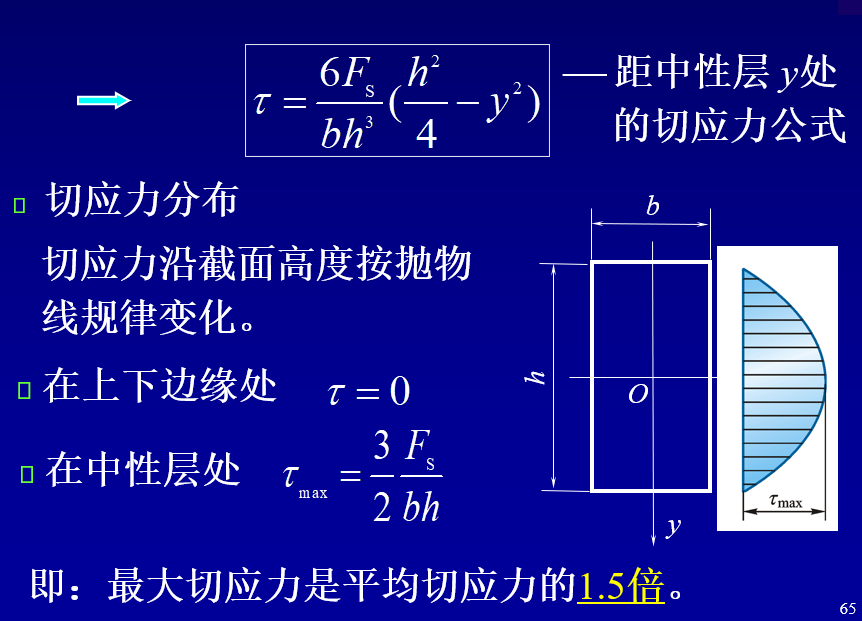

老师傅：咱们来看看这条抛物线的三个关键点（图 65）：
上下边缘（ ）：代入公式， 。
小生：怪不得！边缘的材料正应力 已经达到极限了，切应力在这儿正好“放假”。
中性层（ ）：这是抛物线的顶点，切应力达到最大值值。
工程师的警钟：平均切应力是 ，但矩形截面中心的实际最大切应力是平均值的 1.5 倍。

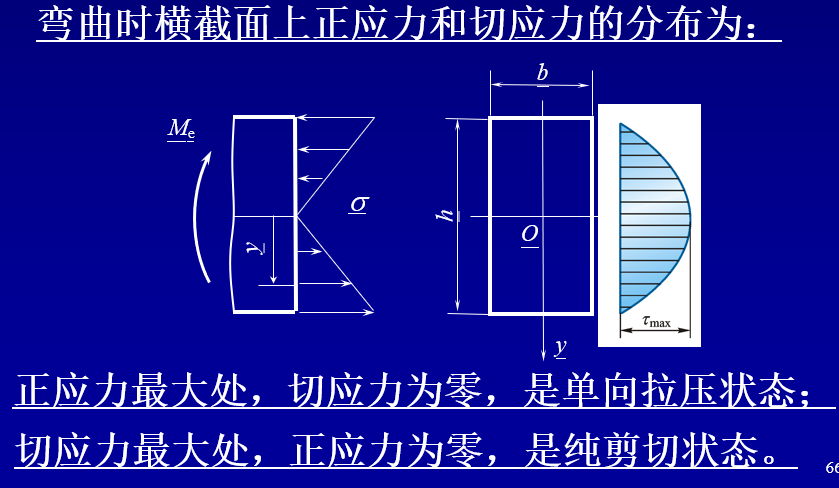

4. 总结：正应力与切应力的“错峰出行”
老师傅：最后，咱们把这两种应力放在一块看。这就像是一场完美的微观配合：
在边缘处：正应力 最大，切应力 为零。材料处于单向拉压状态。
在中性轴处：正应力 为零，切应力 最大。材料处于纯剪切状态。
小生：我明白了。如果我设计一根木梁，中性轴处虽然不拉也不压，但如果木材的横纹抗剪强度不够，梁就会从中性轴处水平“劈裂”开！
老师傅：这就是为什么在 工程设计中，我们不仅要算抗弯，还要盯着抗剪。
5. 为什么梁的边缘“切不动”？
老师傅：小生，盯着刚才咱们画的那条抛物线，你发现没？在梁的最顶端和最底端，切应力 居然直接归零了。从数学上看，是因为 让公式里的括号变成了 0。但从物理上看，你觉得这是为什么？
小生：唔……数学上确实是这样。物理上嘛，是不是因为边缘的材料都忙着去承受最大的拉力和压力（正应力）了，所以没力气管剪切了？
老师傅：哈哈，你这说法倒是挺有人情味，但不够严谨。其实道理很简单，你只需要记住四个字：“自由表面”。
6. 谁在和表面“握手”？
老师傅：你想，梁的顶面和底面外面是什么？
小生：是空气啊。
老师傅：没错。在绝大多数工况下，梁的上下表面没有受到任何水平方向的摩擦力或推力。这就是所谓的“自由表面”。既然表面上空空如也，就没有人去“拨弄”这层材料。
7. 切应力互等定理：成对出现的“舞伴”

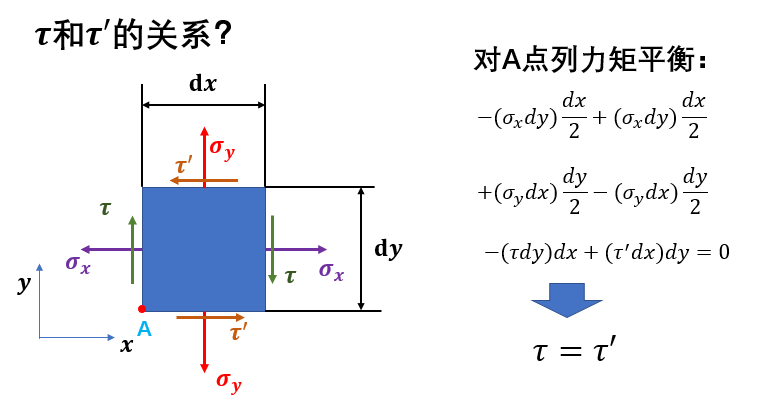

老师傅：还记得咱们推导公式的那个“老伙计”吗？——切应力互等定理。它告诉我们，如果横截面上有一个竖直向下的切应力 ，那么在对应的水平面上，就必然会诱发出一个大小相等的水平切应力 。
第35夜：横截面扭矩如何导致正交截面破坏？切应力互等定理的工程推演
小生：我明白了！如果梁的最外表皮上存在竖直方向的切应力 ，那么根据互等定理，梁的“外脸皮”上也就得有一个水平方向的切应力 。
老师傅：对喽！但咱们刚才说了，那是自由表面，外面只有空气，没有东西给它施加水平力。既然 必须是 0，那么作为它的“孪生舞伴”，横截面边缘处的竖直切应力 也就只能是 0 了。
8. 通俗的“摸脸”比喻
老师傅：如果你还不理解，就想象一下：切应力就像是你用手掌贴着墙面使劲往下蹭。如果你想在墙面上产生这个“蹭”的力，你的手掌（外部环境）必须给墙面一个作用力。
小生：如果我的手根本没摸到墙，或者只是轻轻贴着没有横向动作，墙面上自然就不会产生这种被“蹭”的切应力。
老师傅：没错。空气没法去“蹭”梁的表面，所以表面那一层材料在剪切上是完全放松的。越往中心走，内部层与层之间的“撕扯”才越剧烈，直到在中性轴达到巅峰。
本章小结：
静矩计算： 是劈开面以外面积的静矩，计算核心是 。
分布规律：矩形梁切应力沿高度呈抛物线分布。
峰值常数：矩形截面最大切应力 。
互补关系：正应力最大处切应力为零，切应力最大处正应力为零。
物理边界条件：由于上下表面是自由表面，没有外部切向力，因此该处的水平切应力 为 0。
互等定理约束：根据切应力互等定理 ，这强行规定了横截面边缘处的竖直切应力也必须为 0。
分布启示：这解释了为什么切应力分布必须是抛物线（边缘为0，中心最大），而不是像拉压那样均匀分布。
小生：原来如此！这下我不光记住了公式，连它的“长相”为什么是两头尖、中间圆的抛物线都彻底通透了。
老师傅：梁弯曲的应力分布咱们就学完了，下一讲咱们看看利用梁切应力分布求解的思想，还能解释什么反常识的现象。
