卫星力热耦合与热变形分析：思路、重点与难点剖析
在卫星工程的宏大画卷中，力热仿真犹如一位严谨的“预言家”，在卫星翱翔太空之前，便预演其在极端环境下的性能与安危。其中，热变形分析是确保高精度、高稳定性卫星成败的关键一环。本文将深入浅出地剖析卫星力热耦合分析的总体思路、核心技术路线与工程实践中的重点难点。
一、 核心思路：从“热”到“力”的顺序耦合
卫星在轨运行时，持续承受着来自太阳的直接辐射、地球的反照与红外辐射，以及自身设备发热的内热源。这种复杂的外热流与内部热耗散，在卫星结构上形成了一个不均匀且动态变化的温度场。材料具有热胀冷缩的特性，这种不均匀的温度场会直接导致卫星结构产生热应力和热变形。
目前工程界最主流、最有效的分析思路是“热-结构顺序耦合分析” 。这一思路的精髓在于“分步求解”：

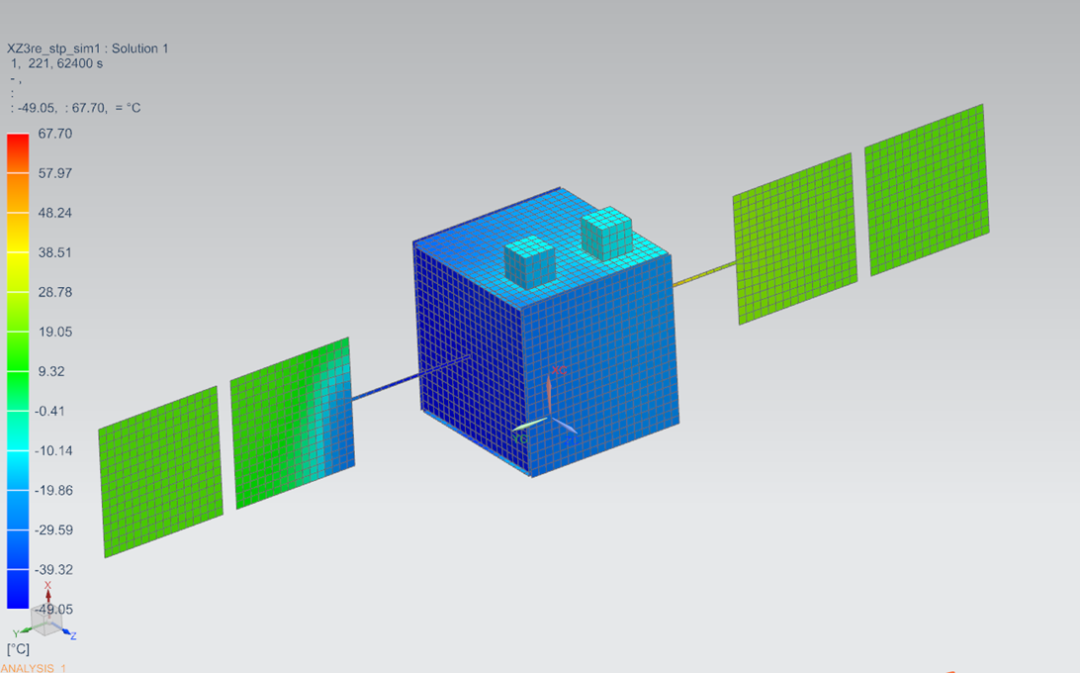

1. 第一步：纯粹的热分析。 首先，我们建立一个精细的卫星热模型，施加真实的空间外热流和内部热功耗，通过热仿真软件计算出卫星在特定工况（如阳照区、阴影区）下达到稳态或瞬态后的整星温度分布。这一步的核心输出是每一个节点上的温度值。

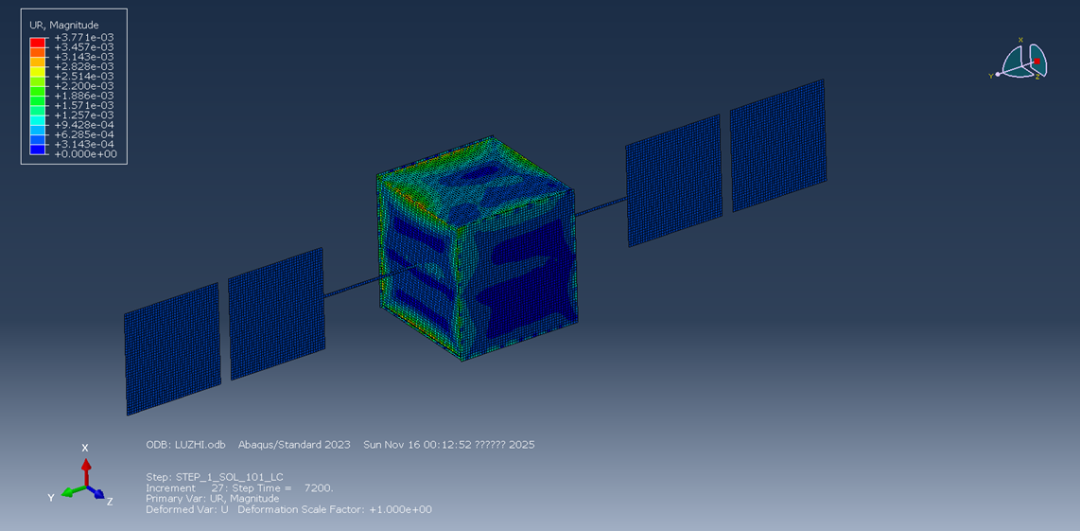

2.第二步：纯粹的结构分析。 然后，我们将第一步计算得到的温度场，作为一种特殊的“载荷”，施加到卫星的结构模型上。结构分析软件基于此温度载荷，计算结构产生的变形、应力与应变。
这种“先算温度，再算变形”的顺序耦合方法，物理意义清晰，计算效率高，且能够满足绝大多数卫星工程的精度要求，是目录中第4讲所详解的技术路线图。
二、 实施重点：确保分析流程的精准与高效
要成功实施这一分析，必须牢牢把握以下几个重点：
1.模型的一致性： 热模型与结构模型虽然在网格密度和单元类型上可以不同，但必须几何拓扑一致。一个在热模型中不存在的部件，在结构模型中也不会产生变形。确保两个模型表征的是同一个物理实体，是分析的基石。
2.温度场的精确映射： 这是整个流程的核心枢纽（对应第14讲）。热模型的网格节点与结构模型的网格节点通常不重合。如何将热分析得到的、分布在热网格节点上的温度数据，准确无误地插值、传递到结构网格的每一个节点上，是决定分析成败的关键。这需要专业的工具（如HyperMesh）和严谨的流程来保证映射的精度，避免数据“张冠李戴”。
3.材料属性的准确性： 在热分析中，需要准确的材料导热率、发射率和吸收率；在结构分析中，需要准确的材料弹性模量、泊松比以及至关重要的热膨胀系数。任何材料参数的失准，都会在仿真链中被放大，导致最终结果偏离现实。
4.专业的软件协同： 正如第5讲所述，没有一款软件能包办所有事。成功的分析依赖于一个高效的“软件工具箱”：用UG/NX进行几何处理，用HyperMesh进行卓越的网格划分和前处理（特别是网格对齐与温度映射），最后用ABAQUS这类强大的求解器进行结构计算和后处理。精通每款软件在其领域的优势并实现数据的无缝传递，是仿真工程师的核心能力。
三、 挑战与难点：工程实践中的“拦路虎”
尽管思路明确，但在实际操作中，工程师们会面临诸多严峻挑战：
1.网格不匹配的挑战： 这是温度映射过程中的首要难题。热分析为了计算效率，可能使用较粗的网格，而结构分析关心应力集中，可能需要局部加密。如何在不同密度、不同类型的网格之间实现高精度的温度数据传递，而不引入显著的误差，是技术上的一个难点（对应第12、13讲）。
2.瞬态效应的捕捉： 卫星进出地影时，温度场会发生剧烈变化，由此引发的瞬态热变形对姿态控制系统可能是致命的。进行瞬态热-结构耦合分析，其计算量巨大，对计算资源和时间都是极大的考验。
3.多物理场耦合的复杂性： 热变形的影响是系统性的。它不仅是静态的“变形”，更会动态地影响姿态控制精度（如反射面变形导致天线指向偏差）、光学载荷成像质量（如相机支架变形引入像差），甚至改变结构的热辐射特性，形成反馈。进行这种更深层次的“热-结构-控制-光学”多场耦合分析，是未来的发展方向，也是当前的学术与工程前沿。
4.仿真与试验的验证闭环： 如何在地面上有效验证热变形仿真结果的正确性？这是一个公认的世界性难题。虽然可以通过热真空试验结合光学测量等手段进行部分验证，但完全模拟在轨环境并精确测量微米级变形极具挑战性。缺乏充分的试验验证，仿真的置信度就始终存有问号。
结语
卫星力热耦合与热变形分析，是一条环环相扣、精密严谨的技术链条。从构建理论基础，到在UG/NX、HyperMesh、ABAQUS等软件平台间进行“全流程演练”，每一步都要求工程师兼具深厚的理论功底、娴熟的软件操作技能和解决实际工程问题的洞察力。准确把握“顺序耦合”的核心思路，紧扣模型一致性与温度映射 精度等重点，并勇于攻克网格匹配、瞬态分析及多场耦合等难点，才能最终驾驭这项技术，为卫星在浩瀚太空中的精准、稳定运行保驾护航。
