快速成长为合格卫星结构设计师：设计、仿真与试验的协同进阶
引言：卫星结构工程的特殊性
卫星结构设计是航天工程中一门综合性极强、约束极为苛刻的学科。与地面结构不同，卫星结构必须在发射段的极端力学环境、在轨的热真空交变环境、长期的空间粒子辐射环境下，以最小质量实现最高可靠性。一名合格的卫星结构设计师需要同步掌握设计、仿真、试验三大核心能力，并在三者间建立闭环迭代的工程思维。这三者构成卫星结构工程的“铁三角”：设计提出方案，仿真预测性能，试验验证真伪，而试验数据反过来修正仿真模型、优化设计方案。本文将系统阐述如何在这三个维度快速构建专业能力。

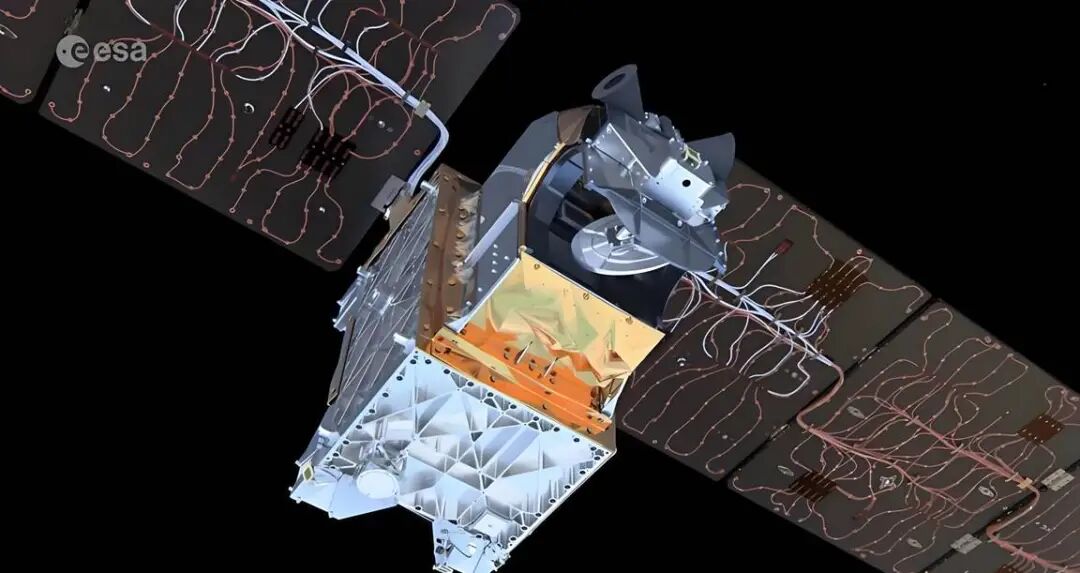

第一部分：设计篇——构建面向极端环境的轻量化可靠结构
1.1 深刻理解空间环境的四大约束
力学环境约束：卫星从地面到轨道需经历严酷的动力学历程。发射阶段，运载火箭产生的声振环境（140-150dB）、准静态加速度（固体火箭可达15g以上）、火工品分离冲击（高频响应谱可达10kHz）是主要载荷来源。设计师必须掌握频率规划技术：整星基频需避开火箭POGO频率、发动机燃烧不稳定频率等关键频带，同时控制太阳翼、天线等大型挠性附件的局部模态，防止与控制系统耦合诱发不稳定。例如，大型通信卫星通常要求整星一阶频率大于25Hz，太阳翼一阶频率大于0.5Hz但低于1.5Hz以避免与姿态控制带宽耦合。
热环境约束：在轨卫星经历周期性外热流变化，向阳面与背阳面温差可达200℃以上，产生严重的热应力与热变形。低轨卫星每90分钟经历一次温度循环，对结构疲劳寿命提出挑战。设计师必须掌握热控-结构一体化设计：通过选择低膨胀系数材料（如殷钢、碳纤维复合材料）、设计热变形匹配结构（如采用柔性铰链释放热应力）、合理规划导热与隔热路径来确保光学载荷指向精度和机构运动可靠性。
空间粒子与真空环境约束：原子氧（低轨）会侵蚀聚合物基复合材料，高能粒子会降低材料性能并引发单粒子效应。真空环境则导致材料出气污染光学表面，并引发冷焊（无润滑金属接触面粘着）。这要求材料选择必须经过空间环境适应性验证，机构设计需采用防冷焊涂层（如MoS2）或非金属材料配对。
1.2 掌握航天结构设计三大核心原则
原则一：传力路径最优化与刚度导向设计 卫星结构首要任务是提供足够的刚度而非强度。设计中需识别主传力路径——从对接环（与火箭连接界面）到主承力结构（中心承力筒或板）再到各有效载荷的载荷传递链条。这条路径应力求连续、直接、简短，避免突变。例如，承力筒上的开口必须进行加强环设计，以恢复其轴向和弯曲刚度；集中载荷的施加点必须布置在桁架节点或加强肋交点处，避免蒙皮局部失稳。
轻量化主要通过结构形貌优化和材料选择实现：等刚度设计是关键思想，通过合理的截面形状（如工字梁、蜂窝夹层板）在减小质量的同时保持惯性矩。材料选择上，比刚度（E/ρ）和比强度（σ/ρ） 是核心指标。铝合金（如7075-T7351，E=72GPa，ρ=2.8g/cm³）因其成熟工艺和良好综合性能成为主结构首选；钛合金（TC4，E=110GPa，ρ=4.43g/cm³）用于高强、耐腐蚀部位；碳纤维复合材料（如M55J/环氧，E=220GPa，ρ=1.6g/cm³）则用于对刚度有极致要求或需零膨胀的场合，如光学载荷支撑结构。
原则二：裕度与安全系数体系 航天领域采用基于概率统计的安全裕度（Margin of Safety, MS） 而非经验性安全系数。对于静强度，MS = （许用强度/工作应力）-1，通常要求MS≥0.25。对于稳定性（屈曲），MS≥0.1。这个“裕度”必须通过详细分析（有限元）或试验获得。此外，设计还需考虑降额因子（如紧固件承载能力使用不超过其极限载荷的80%）和损伤容限（假设存在初始缺陷，仍能保证一定寿命期内的安全）。
原则三：工艺可实现性与标准化 设计必须面向制造。卫星结构大量采用铣削整体件以减重并提高精度，设计师需了解铣削的深度比限制、最小圆角半径等工艺约束。复合材料结构需考虑铺层顺序、脱模角度、胶接表面处理等。此外，空间级标准件（如NASA的MS/GSFC标准、欧空局的ECSS标准）的选择至关重要，从紧固件、密封圈到多层隔热组件，都必须使用经过空间验证的产品。
第二部分：仿真篇——基于多物理场的数字样机与性能预示
2.1 结构有限元分析的三个层次
宏观模型（整星级分析）：用于评估整星动力学特性与载荷响应。重点在于边界条件的准确性（如通过火箭-卫星耦合分析获取界面载荷）、连接关系的简化（螺栓连接简化为刚性单元或弹簧单元）、质量属性的分配（非结构质量以点质量或分布质量施加）。模态分析是基础，需关注模态有效质量，确保提取的模态足以代表90%以上的动态响应。频率响应分析用于评估正弦振动环境下的响应，随机振动分析则根据加速度谱密度（PSD）计算均方根应力，用于疲劳评估。瞬态动力学分析用于模拟火工品冲击、分离等瞬态事件，时间步长设置需能捕捉最高关注频率（通常为2kHz）。
细观模型（部件级详细分析）：针对关键承力部件，如中心承力筒、太阳翼铰链、天线支架等，采用精细化网格（单元尺寸小于最小厚度）进行强度、刚度、稳定性校核。需准确模拟复合材料铺层、焊缝、胶层等细节，进行非线性分析（接触、几何大变形）和屈曲分析（特征值屈曲与非线性后屈曲）。
多物理场耦合分析：热-结构耦合是必选项。将热分析得到的温度场作为载荷映射到结构网格上，计算热变形与热应力。流固耦合用于评估发射段气动载荷与噪声激励。控制-结构耦合分析则用于评估挠性附件（太阳翼）与姿态控制系统的相互影响，防止诱发颤振。
2.2 仿真的核心：模型验证与不确定性量化
仿真结果的可靠性建立在模型验证基础上。核心方法是通过组件级试验（如力学试件测试、振动试验）结果修正有限元模型，包括材料参数（特别是阻尼）、边界条件、连接刚度等。先进的模型更新技术（Model Updating）利用试验模态数据（频率、振型）反演修正有限元模型参数，使两者误差小于5%。
必须清醒认识仿真的不确定性：材料属性的批次离散性（±10%）、工艺波动（胶层厚度控制）、边界条件的简化，都会导致分析结果偏离真实。因此，仿真结果必须结合敏感性分析和蒙特卡洛模拟，评估关键参数波动对结果的影响，为裕度设计提供依据。一个合格的仿真报告，必须明确说明模型的假设、简化、不确定性范围，而不仅是呈现一组“漂亮”的云图。
第三部分：试验篇——从地面验证到飞行确认的完整链条
3.1 层级化的力学环境试验体系
组件级试验：针对关键承力件、机构（展开铰链、驱动机构）进行单独的静力、振动、疲劳试验。目的有二：一是获取实际力学性能参数（如连接刚度、阻尼），用于修正模型；二是验证其设计的可靠性，在组件阶段暴露问题成本最低。例如，一个天线展开机构需经历至少3倍寿命的地面展开-收拢循环试验。
子系统级试验：将多个组件集成后（如有效载荷舱、推进模块）进行试验。重点考核组件间的接口与耦合效应。常采用力限控制振动试验，通过在试件与振动台之间测量界面力并进行闭环控制，防止因试验夹具刚度与真实火箭不同导致的过试验或欠试验。
整星级试验：这是最接近真实发射环境的综合验证。包括：
· 正弦扫频振动试验：识别整星模态，检查是否存在与火箭频率的潜在耦合。
· 随机振动试验：模拟火箭飞行段宽带噪声激励，考核结构强度与疲劳。
· 声试验：在混响室内模拟起飞段的最严酷声压环境，考核轻质板壳结构（如太阳翼、隔热层）的抗声振能力。
· 准静态加速度试验：用离心机模拟稳态过载，考核主承力结构强度。
· 冲击试验：模拟火工品爆炸分离产生的瞬态高频冲击，考核电子设备安装架及脆弱部件的抗冲击能力。
试验与仿真的闭环迭代：每一次试验都是一次宝贵的“数据锚点”。试验中布置的数百个传感器（加速度计、应变片）数据必须与仿真预测进行详尽对比。如果误差超出预期（如模态频率误差>10%，应变误差>20%），必须追溯原因：是模型简化不当、材料参数不准，还是边界条件不真实？基于试验结果修正后的仿真模型，才具备对后续设计改进和“飞行验证”（无法复现的太空环境）的预测能力。
3.2 专项环境试验与在轨数据反演
热真空试验：在真空罐内模拟空间热环境，通过液氮壁板和红外加热笼施加热循环。考核结构在冷热交变下的功能性能（如机构运动是否卡滞）和密封性能。这是验证热变形设计正确性的唯一地面手段。
微重力与展开试验：对于大型可展开结构（天线、太阳翼），需通过悬吊配平、气浮台等方式模拟微重力，验证展开过程的运动学和动力学特性。
在轨数据反演：真正的考验在太空。通过卫星遥测下传的加速度计、温度传感器数据，可以反演卫星在真实发射过程和空间环境下的实际响应。将这一“飞行数据”与地面试验及仿真预测进行最终比对，是完成“设计-仿真-试验”大闭环、沉淀工程经验的终极环节。这种比对能够揭示地面无法模拟的复杂空间效应（如微重力下的液体晃动与结构耦合），为下一代设计提供不可替代的输入。
成长路径：从理论学习到工程淬炼
1.夯实基础：精通材料力学、结构动力学、有限元理论、复合材料力学。推荐研读Timoshenko的《板壳理论》、Cook的《有限元概念与应用》、ECSS和NASA的结构设计标准。
2.工具精通：至少掌握一款主流有限元软件（如NASTRAN、ABAQUS）的前后处理及求解设置，理解每一选项背后的物理意义，而非仅会点鼠标。
3.深度参与项目：从跟随导师或资深工程师参与一个完整卫星型号的结构研制流程开始。从图纸绘制、建模分析、试验大纲编写到现场跟产、试验跟测、数据判读，全程参与，在实践中理解设计折衷、分析假设和试验局限。
4.建立“闭环”思维习惯：每完成一项设计或分析，都要自问：我的模型/假设与真实世界的差距在哪里？如何通过试验来检验？如果试验结果不符，我最可能错在哪里？培养这种基于验证和反思的工程习惯，是超越“绘图员”或“分析员”，成长为真正“设计师”的关键。
结语
快速成长为合格的卫星结构设计师，没有捷径，但有一条清晰的路径：以“轻量化可靠设计”为目标，以“高保真度仿真”为预测和优化工具，以“层级化充分试验”为最终判据和修正源泉，在“设计-仿真-试验”的铁三角循环中，不断积累经验、加深理解、沉淀直觉。 最终，你将具备一种关键能力：在面对一个前所未有的结构设计问题时，能够凭借扎实的理论、丰富的工程经验和经过验证的工程直觉，在质量、刚度、强度、可靠性、工艺性、成本等多重约束的迷宫中，找到那条最优的路径，将想象中卫星的骨架，变为能够跨越天地、遨游寰宇的坚固现实。
