GT-SUITE涡旋式压缩机建模分析

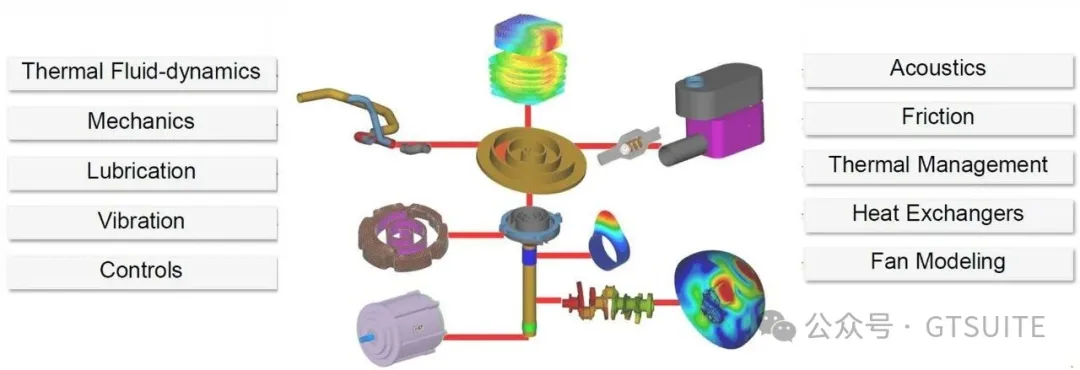

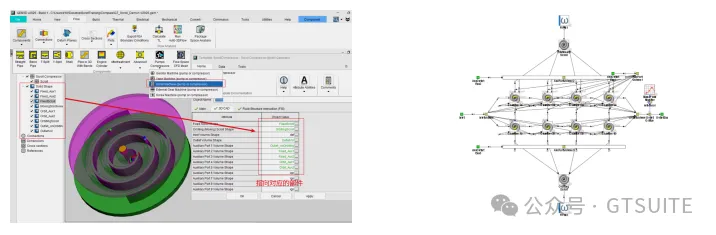

1.从CAD到GT-SUITE模型的自动化建模流程

GT-SUITE的强大的前处理工具GEM3D能直接导入三维的涡旋式压缩机数模，在转化为GT模型过程中，自动识别涡旋式压缩机的几何特征。它们是：

• 腔室容积变化

• 吸气截面积变化

• 排气截面积变化

• 腔室间连通面积变化

• 径向和轴向泄漏面积变化

• 补气增焓孔或背压孔与各腔室连接截面变化

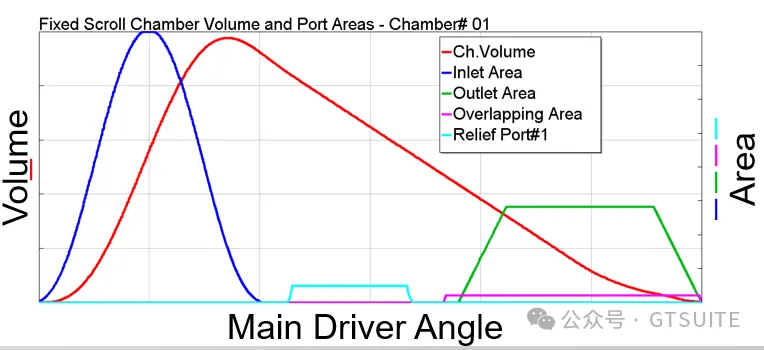

识别涡旋压缩机后每个腔体的容积、流通面积大小等几何参数。如下图所示：

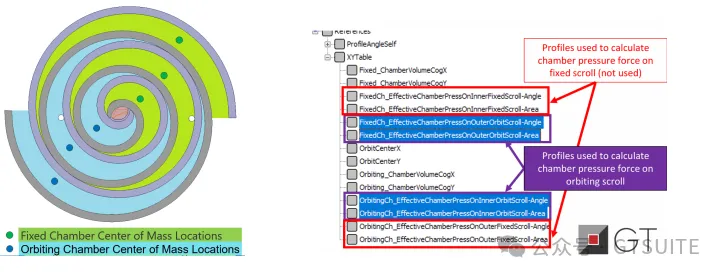

在转后的模型中，会自动输出每个腔体的受气体力等效面积大小与方向；每个腔体的等效质心位置。

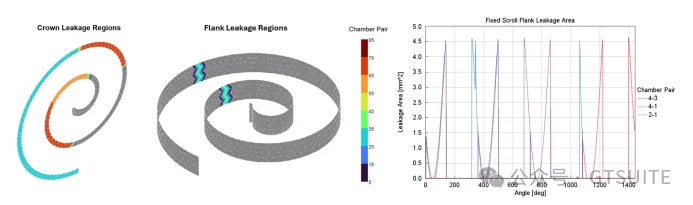

在转化过程中，能自动检测各个腔体之间的轴向与径向之间相互泄漏面积随曲轴转角的变化特性。

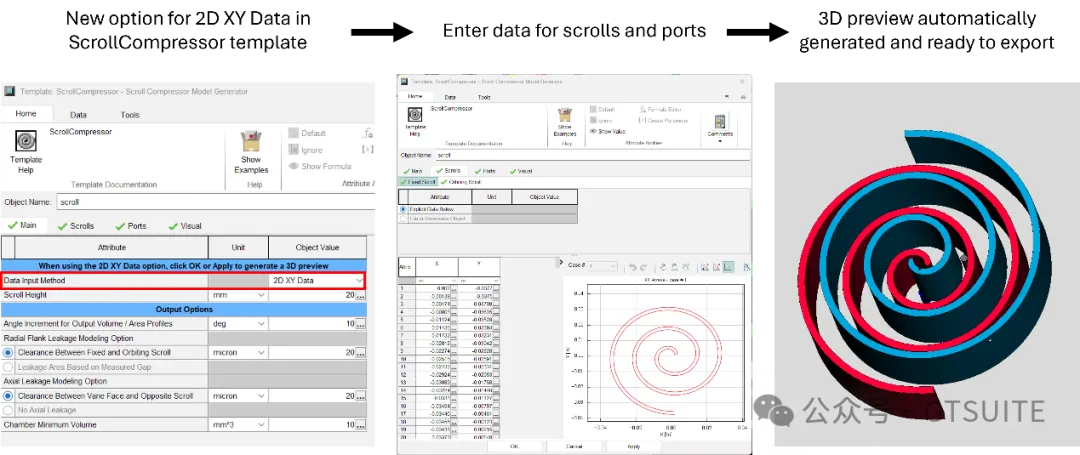

在模型生成的过程中，也支持直接输入涡旋线的二维表格，就可以自动涡旋式压缩机的模型。



2.计算结果分析

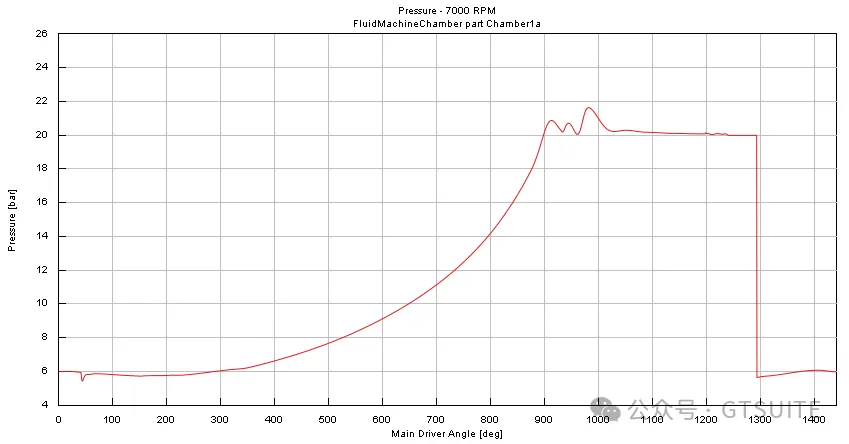

在输出模型后，可以计算出各个腔体内压力的变化。

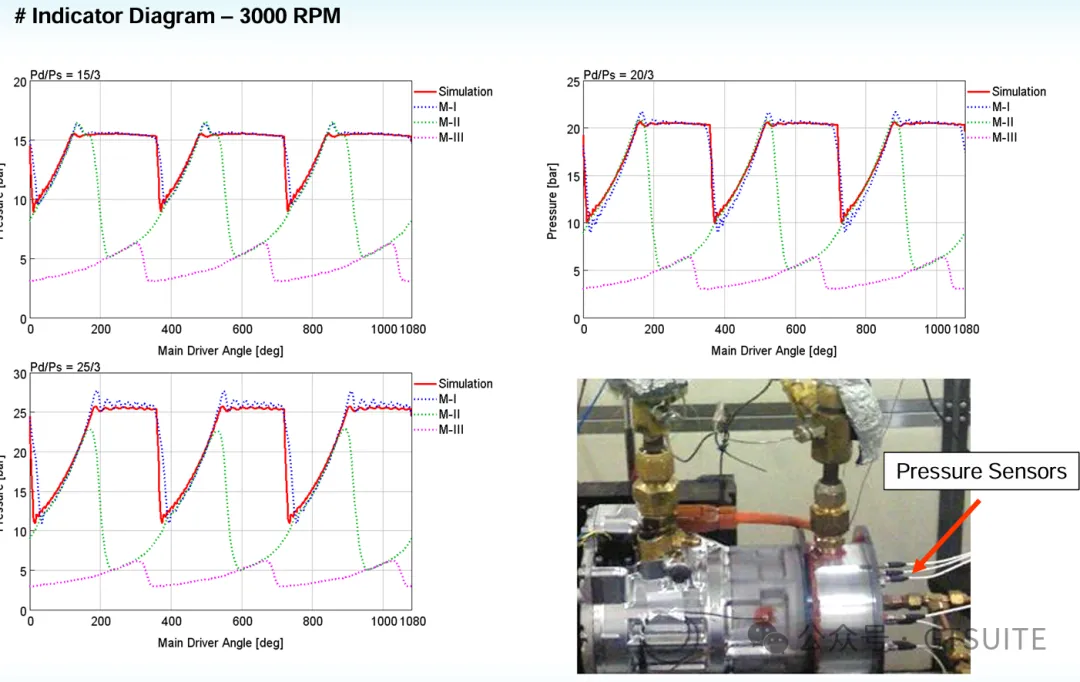

腔内仿真压力与测试结果对比¹

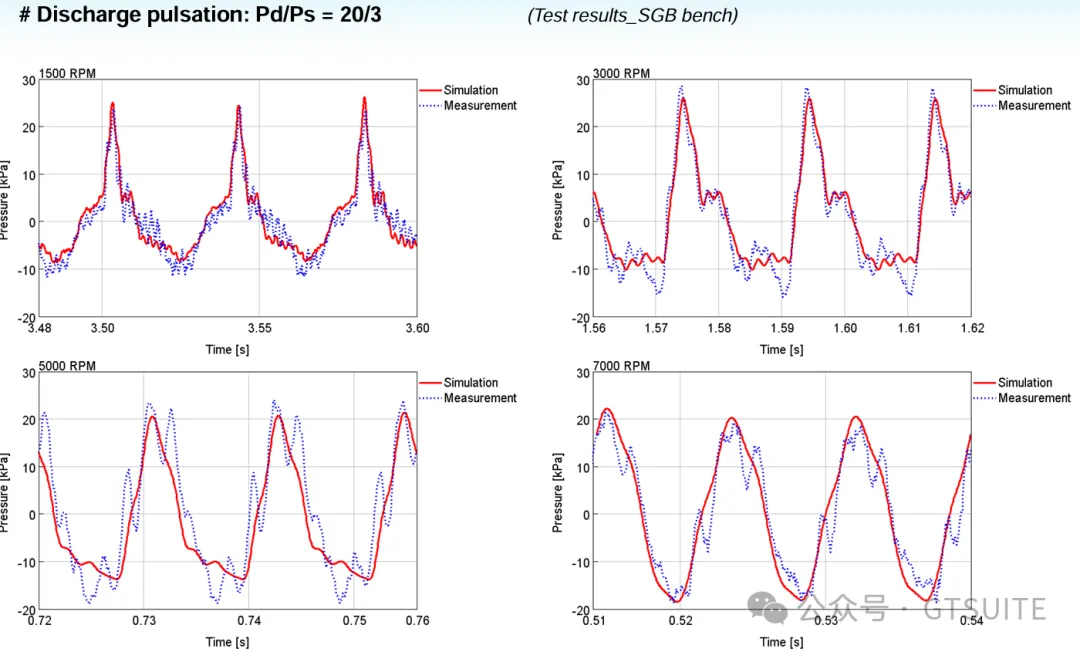

压缩机出口压力与测试结果的对比¹。如下图所示。
