引言

｜Introduction

在数字化转型的浪潮中，数据已成为企业最核心的战略资产。ROMTEK推出的仿智融合数据管理与分析平台——RSight（无量）集成了六大核心功能模块：数据建模、数据管理、数据处理与分析、数据可视化、多用户管理以及扩展与二次开发能力。

RSight（无量）的专业绘图模块，立足工程科研实际需求，深度整合专业绘图能力，不仅支持单个常规绘图的精细化配置，更具备高效批量绘图功能，搭配灵活的参数设置，无需复杂操作与代码编写，即可实现从数据到专业图表的高效转化，适配科研分析、工程报告、数据复盘等全场景使用需求。

本篇我们将带您了解数据可视化模块的专业绘图功能。

Part.

常规绘图

单个常规绘图适用于单组数据的精准分析与展示，操作流程清晰，每一步均可精细化设置，确保图表贴合科研、工程报告的专业标准。

新建常规绘图，选择图表类型

●

操作：右键点击绘图区域，选择“添加常规绘图”，在弹出的图表类型列表中，根据数据展示需求选择对应类型，共8种图表（X-Y曲线、直方图、饼图、文本、堆栈图、茎秆图、柱状块图、热力图、二维网状图），每种图表均有明确的适用场景，选择后即可生成基础图表框架。

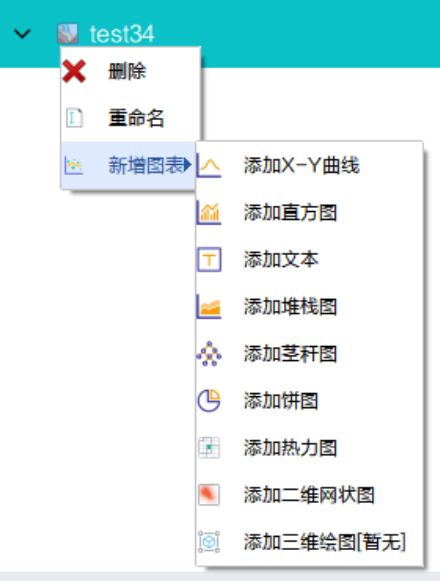

< 添加常规绘图 >

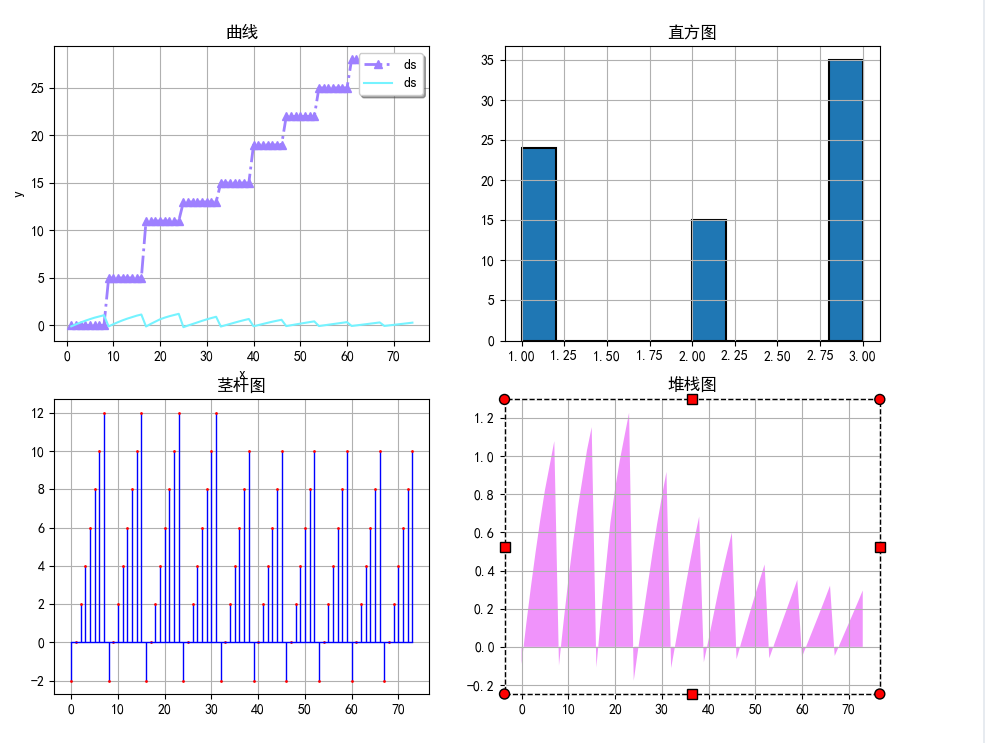

< 常规绘图1 >

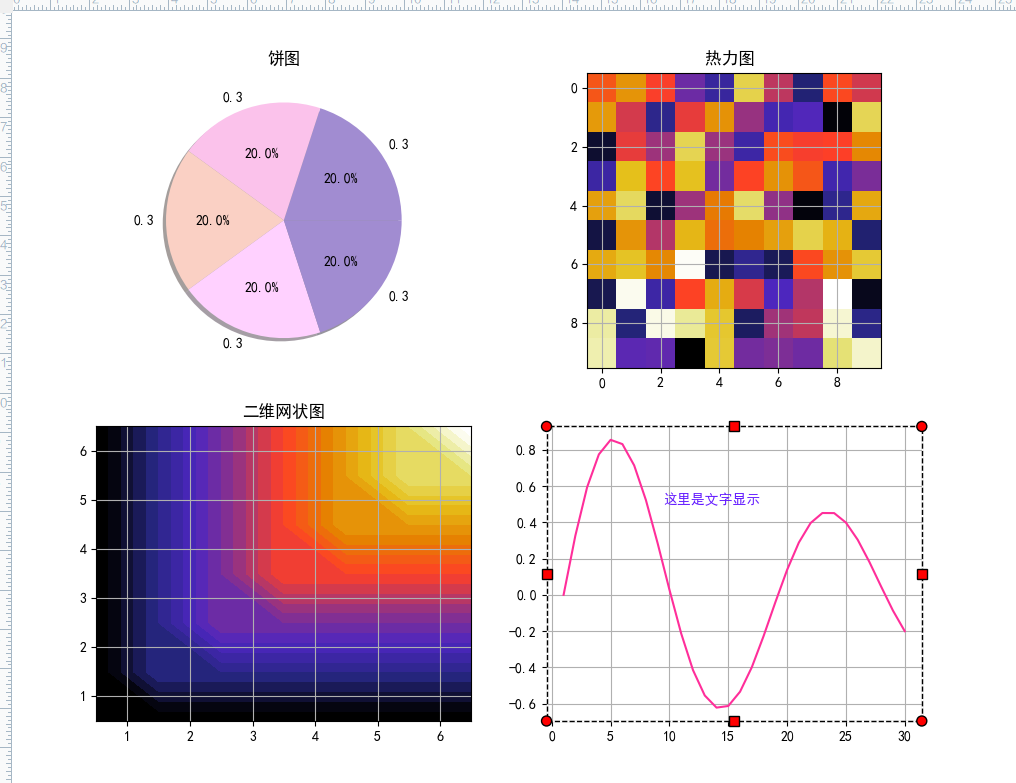

< 常规绘图2 >

核心设置：图表精细化配置（关键步骤）

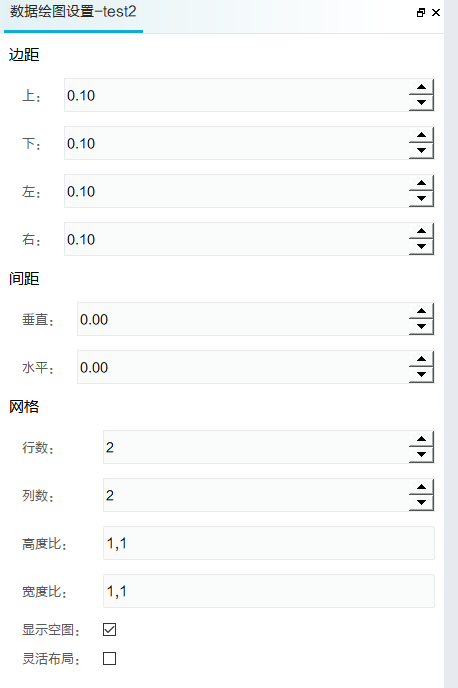

基础图表生成后，可通过右侧设置面板进行全方位精细化配置，覆盖图表外观、数据展示、坐标轴、图例等所有细节，具体设置项如下：

●

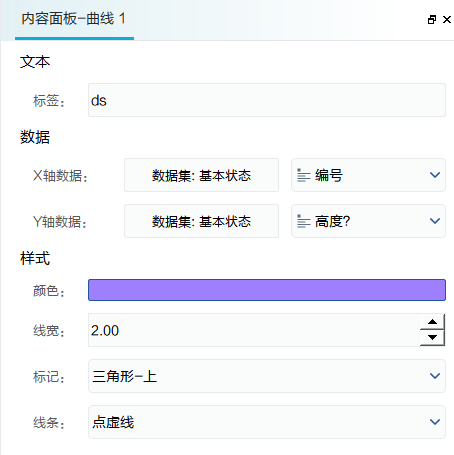

数据设置：可调整绑定的数据列（如更换X轴、Y轴对应的数据列），添加数据标签（显示具体数值）。

●

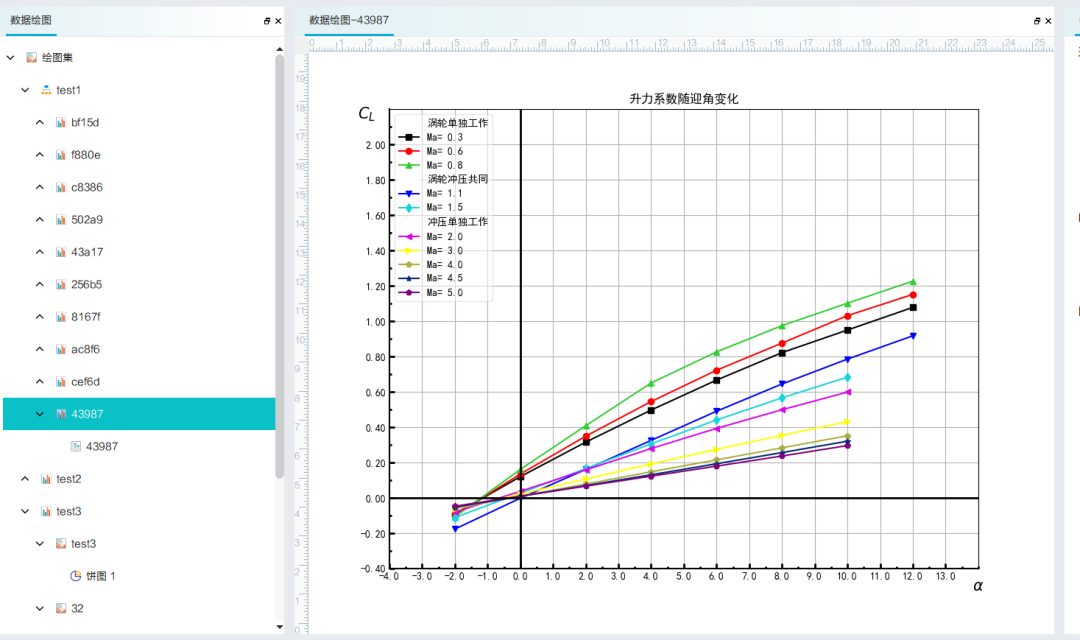

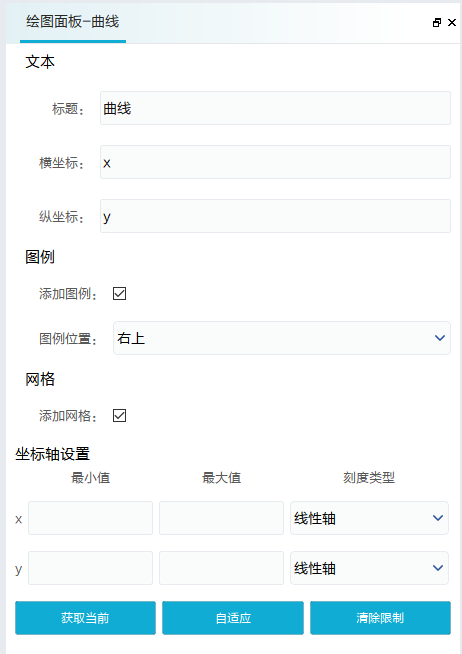

坐标轴设置：自定义X轴、Y轴的名称、单位（如“马赫数”“升力系数”），调整坐标轴范围、刻度间隔，设置坐标轴字体大小、颜色。

●

图表样式设置：自定义图表标题、副标题（字体、大小、颜色），调整图表背景色、边框样式；对于多曲线图表（如X-Y曲线），可单独设置每条曲线的颜色、线型（实线、虚线、点线）、线宽，以及数据点的样式（圆形、方形、三角形），确保曲线区分清晰；针对柱状块图、饼图等，可自定义色块颜色、边框粗细，文本图表可调整文本字体、对齐方式。

●

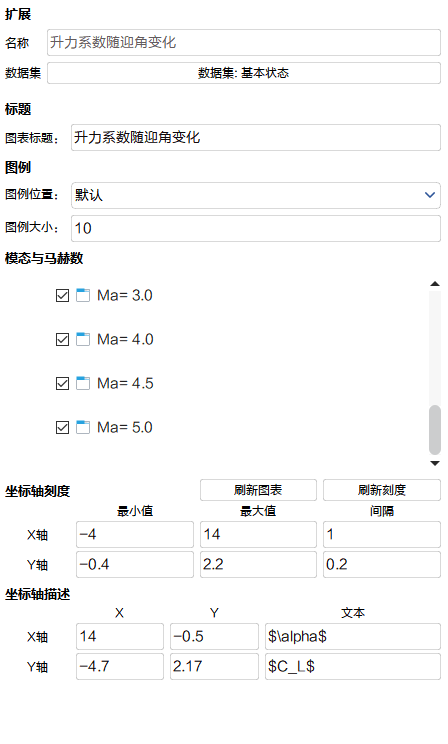

图例设置：调整图例的位置（顶部、底部、左侧、右侧）、大小、字体，勾选“图例显示数据量”可在图例中同步展示对应数据的总量或占比，提升图表可读性。
