利用FDTD进行微纳光学结构的系统化参数扫描
在微纳光学领域，器件的结构尺寸与电磁波调控性能之间存在着极强的耦合关联，其中超材料等核心微纳结构的长度、宽度等关键几何参数，更是直接决定了电磁波的透射特性及相位调控效果。对于高性能微纳光学器件（如超材料透镜、相位调制器、光开关等）的设计而言，不仅需要实现特定的透射效率或相位调控目标，还需保证器件在工作波段内性能的稳定性与可靠性，因此精准获取透射率、相位随长宽参数的连续变化规律，明确参数范围与性能最优区间，是突破器件设计瓶颈、实现性能精准调控的核心前提与关键基础。
在众多电磁仿真技术中，有Lumerical FDTD作为微纳结构电磁特性分析的核心工具之一。通过将麦克斯韦旋度方程直接离散为时域有限差分格式，能够在宽频范围内实时追踪电磁波与微纳结构的相互作用全过程，包括电磁波的入射、散射、透射、反射以及结构内部的场分布演化等细节。与频域仿真方法相比，FDTD方法无需对不同频率分别进行计算，可通过一次仿真获得宽频带内的电磁响应，极大地提升了参数扫描的效率；同时，其对复杂几何结构的适应性强，能够精准表征微纳尺度下的边界效应、近场耦合效应等关键物理现象，为结构参数的系统化扫描提供了高保真、高可靠性的技术支撑。
基于此，本文将详细阐述利用Lumerical FDTD 2025R2开展微纳光学器件结构系统化参数扫描，重点聚焦于探究透射率与相位随核心长宽参数的定量变化规律。具体包括：仿真模型的精准构建（含结构几何建模、材料参数设定、入射波源配置、边界条件、监测区域布置）、参数扫描方案（长宽参数的取值范围界定、步长。通过对各环节技术细节的详细拆解与说明，为微纳光学器件的高性能设计与参数优化提供清晰、可行的技术指引。
表1.扫描结构参数表
单位原胞周期 | 超材料 | 入射光波长 | 上下基底材料 | 长度范围 | 宽度范围 |
400nm | Si | 633nm | SiO2 | 50-250(nm) | 50-250(nm) |
以下为步骤与分析：

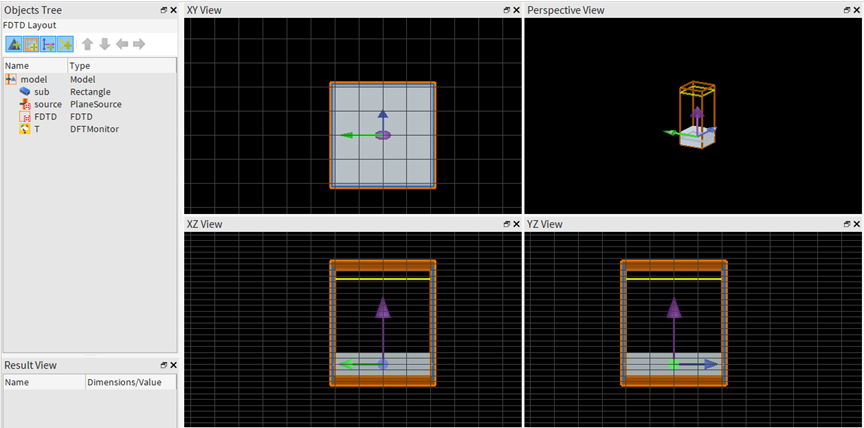

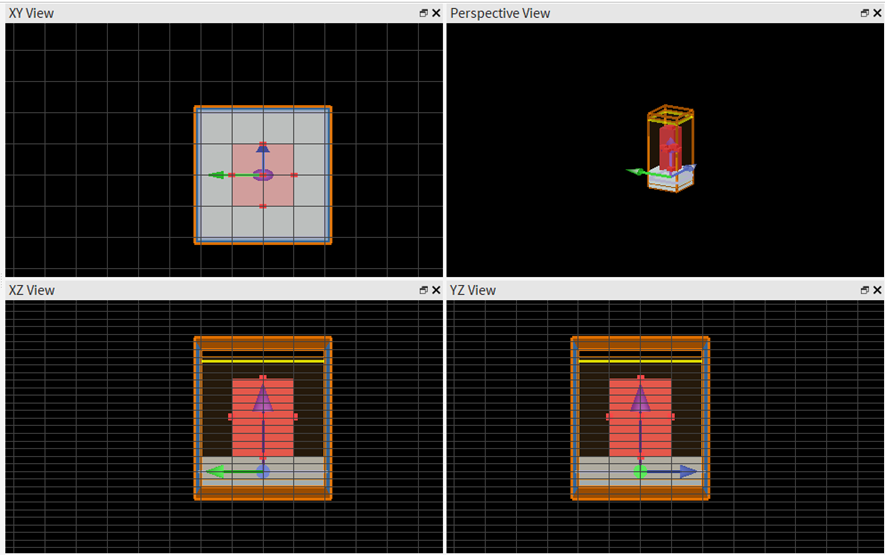

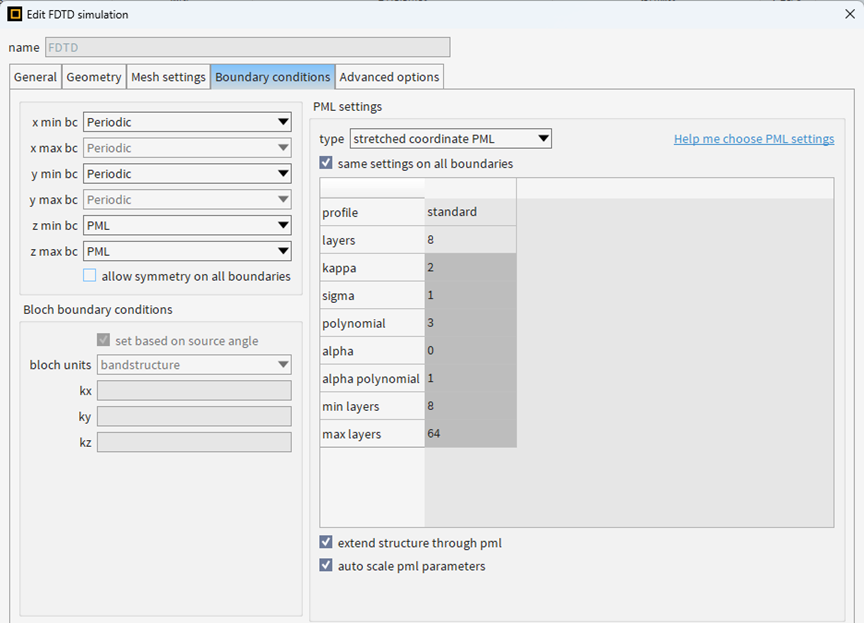

1启动Lumerical FDTD 2025R2软件。对仿真区域（Simulation Region）进行精准设置：考虑到超材料通常具有周期性阵列结构，为了真实模拟其无限延展的特性并降低计算资源消耗，将仿真区域的x 方向和y 方向边界条件均设定为周期边界（Periodic Boundary）；而z 方向作为电磁波的入射与透射方向，为了避免边界处的电磁波反射对仿真结果造成干扰，需将其设置为吸收边界（Absorbing Boundary，如 PML 完美匹配层），以此保证仿真环境的合理性与计算结果的准确性。

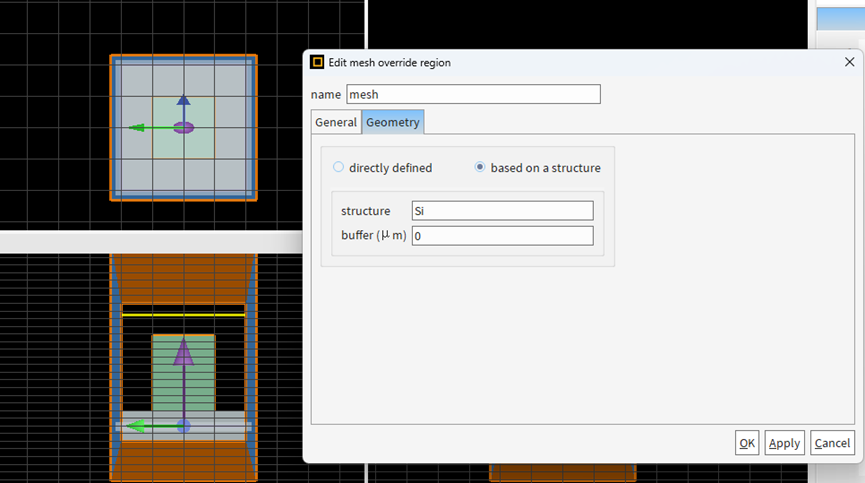

3.考虑到本仿真针对超材料开展扫描分析，高精度的网格剖分是保障计算结果准确性与可靠性的核心前提，因此需对仿真网格进行精细化设置；具体操作中，可将网格剖分模式设定为基于目标结构（based on structure），该模式能够根据超材料微纳结构的几何轮廓自适应调整网格尺寸，从而精准捕捉超材料内部及表面的电磁场分布细节。

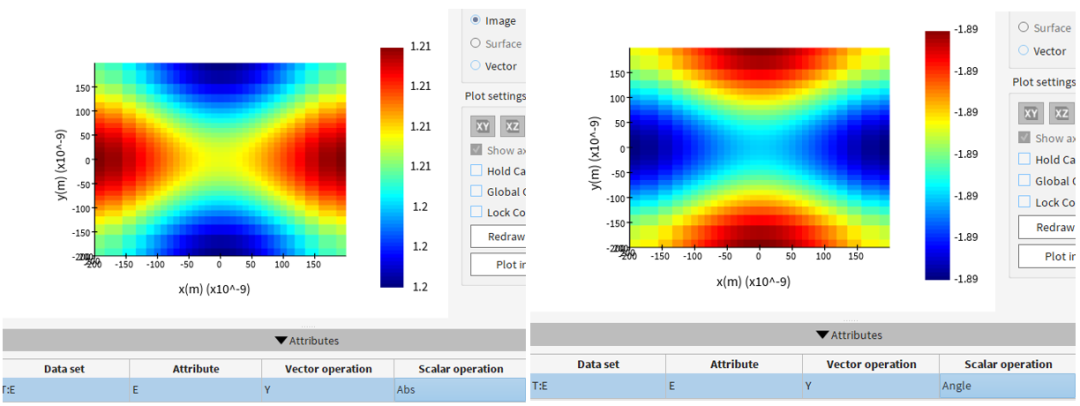

4.完成上述所有参数配置后启动仿真计算，待仿真正常结束后，在监视器界面中提取目标区域的电场振幅与相位数据；鉴于超表面单元的几何尺寸极小，其内部电场分布的空间差异可忽略不计，因此直接取该区域内电场振幅与相位的平均值，即可作为表征该超材料单元光学响应的有效结果。
5.找到Optimizations and Sweep（优化与扫参）模块，将超材料单元的长度、宽度作为扫参变量，输入预设的尺寸范围，并根据精度需求确定扫参点的数量，同时勾选需要输出的仿真结果（电场振幅和相位）。具备编程条件时可自行编写 LSF脚本（脚本内容详见参考资料）。

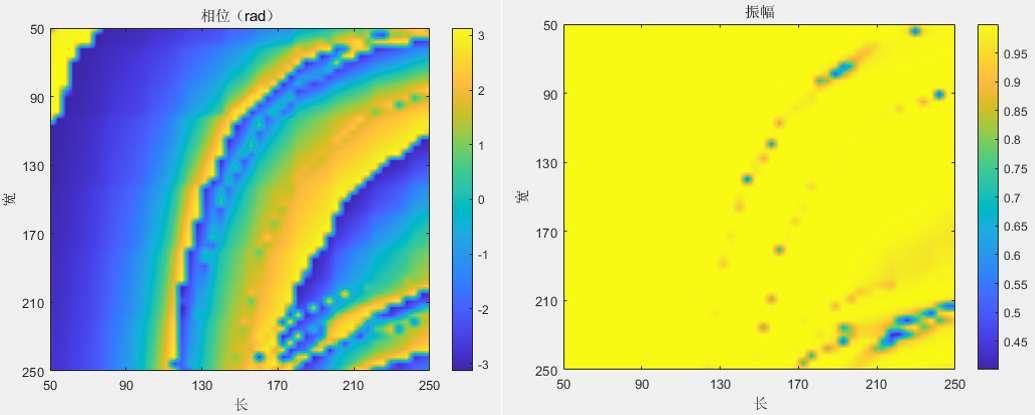

6.将最后扫参的结果点击Visualize，即可观察到扫参结果。
