引伸计在材料力学测试中的关键应用
引伸计（Extensometer） 是材料力学性能测试中，用于精确测量试样标距段内微小变形量（应变）的核心传感器。它是获取材料真实应力-应变曲线、弹性模量、屈服强度、泊松比等关键参数的必备仪器。
一、核心原理
引伸计的基本测量单元是标距 (Gauge Length)，即试样上两个测量点间的初始距离（L₀）。
当试样受力产生变形时，标距长度发生变化（ΔL）。引伸计通过内部传感器将此机械位移（ΔL）转换为电信号、光信号等可量化数据，经计算得到应变 (ε = ΔL / L₀)。
其核心价值在于排除试验机自身位移、夹具滑移等系统误差，精准捕捉材料本身的变形。
二、主要类型与特点

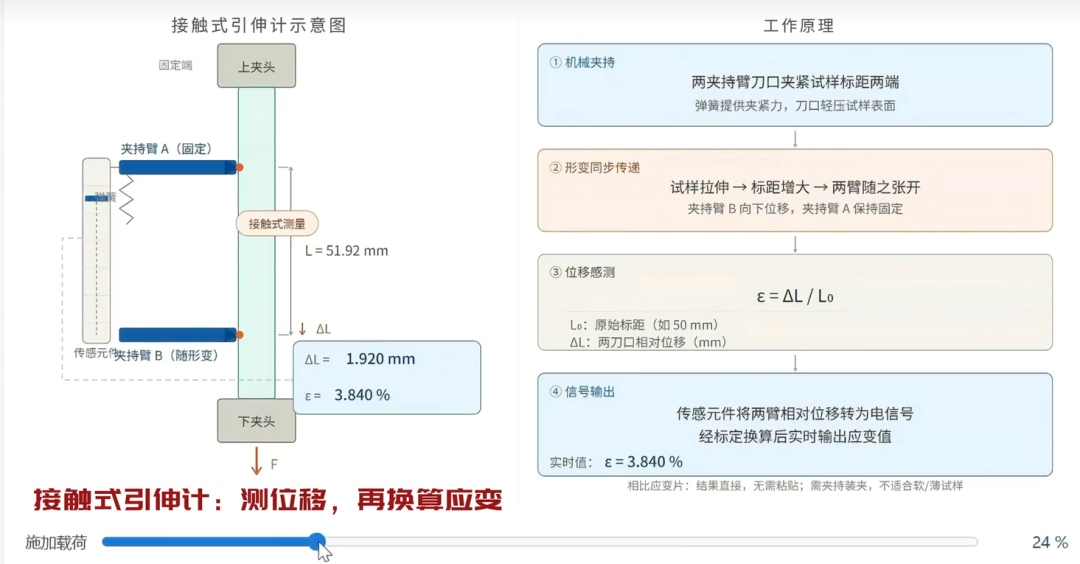

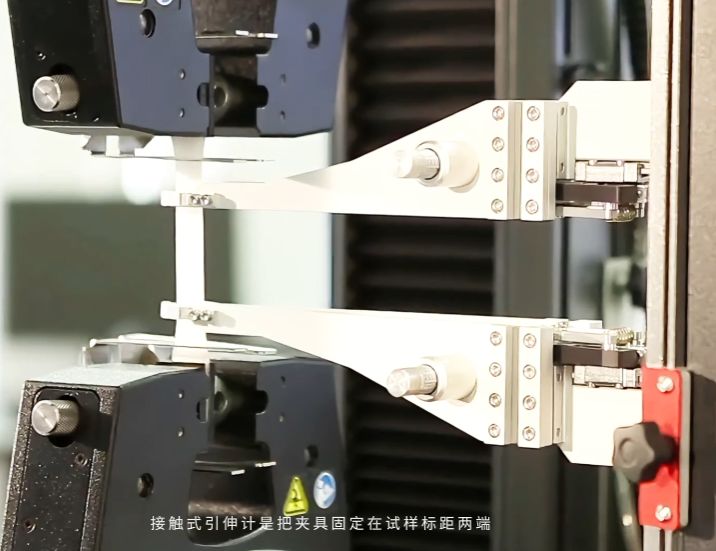

1. 接触式引伸计（主流）
通过刀口/针尖直接接触并夹持在试样表面进行测量。

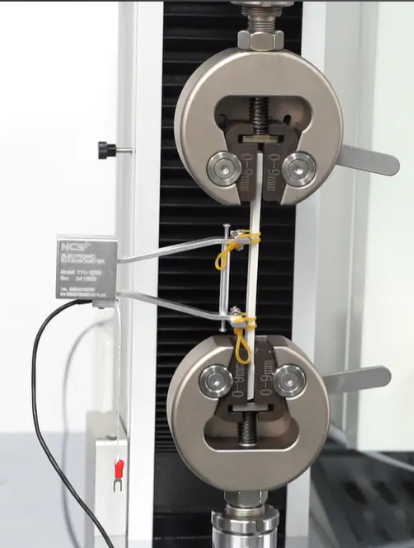

电阻应变片式（电子引伸计）

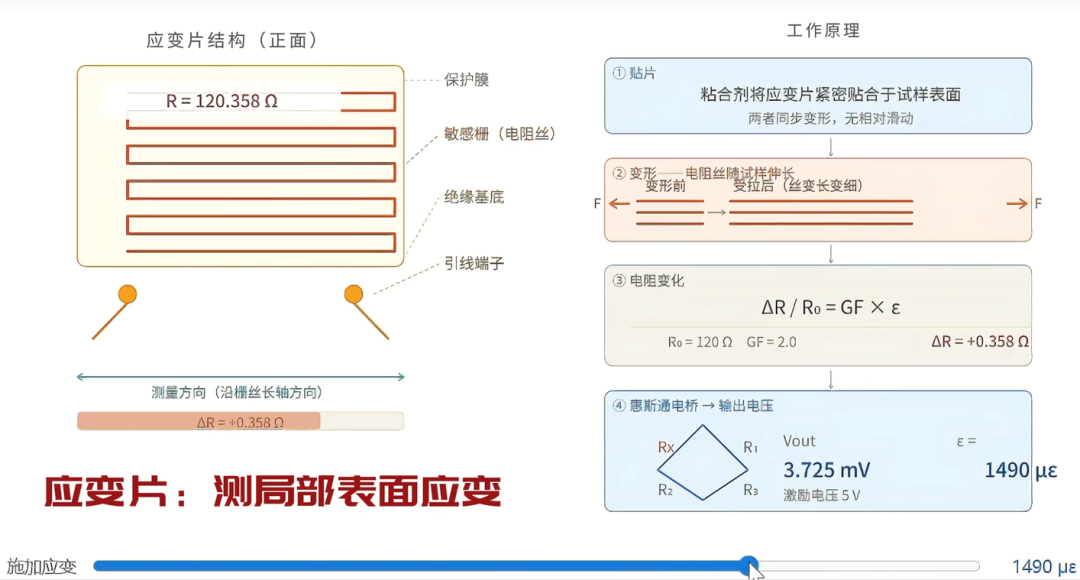

原理：试样变形带动弹性元件，使粘贴其上的应变片电阻变化，通过惠斯通电桥转换为电压信号。
优点：精度高、响应快、稳定性好、价格适中，是实验室标准配置。
分类：
轴向引伸计：测量拉伸/压缩变形。
横向/双向引伸计：同时测轴向与横向变形，用于计算泊松比。 夹式引伸计：用于断裂力学，测量裂纹尖端张开位移（COD）。
机械式引伸计
原理：利用杠杆、齿轮等机械结构放大位移，通过百分表/千分表读数。
特点：成本低、无需供电，但精度低、效率差，已逐步淘汰。
2. 非接触式引伸计（先进）
不与试样接触，利用光学原理测量。

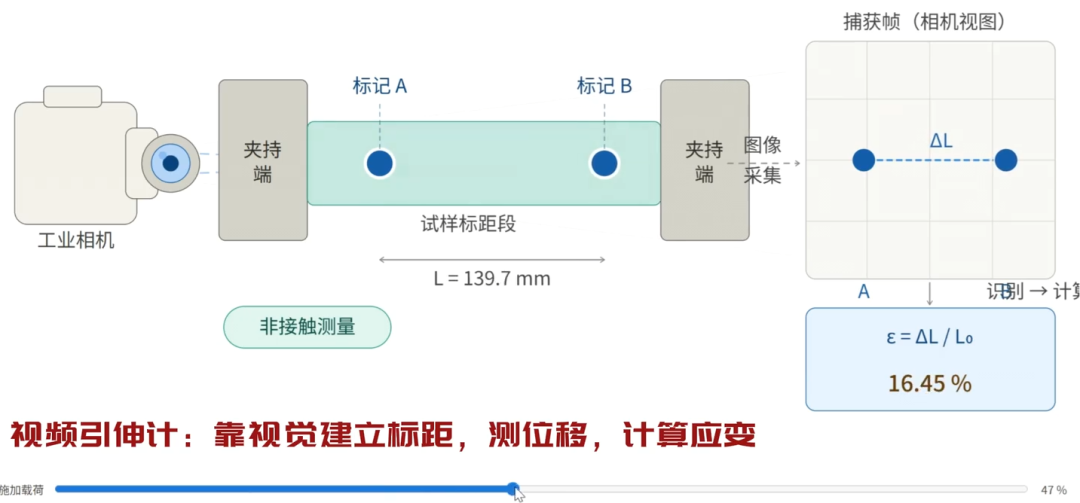

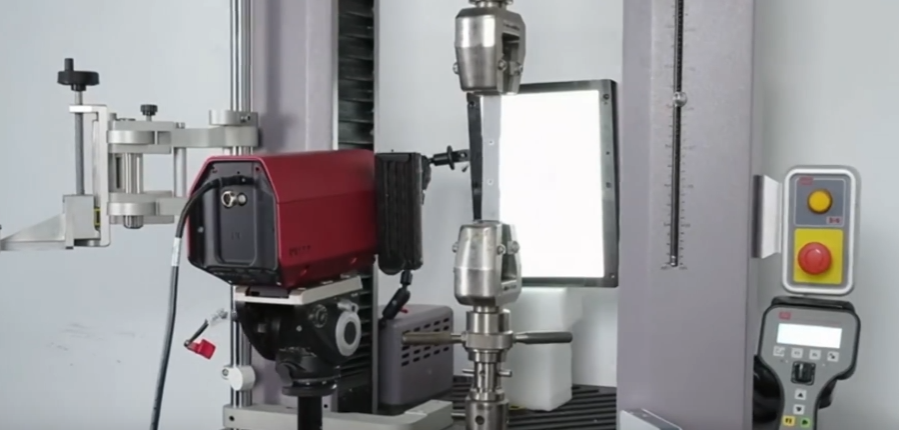

视频引伸计（DIC）

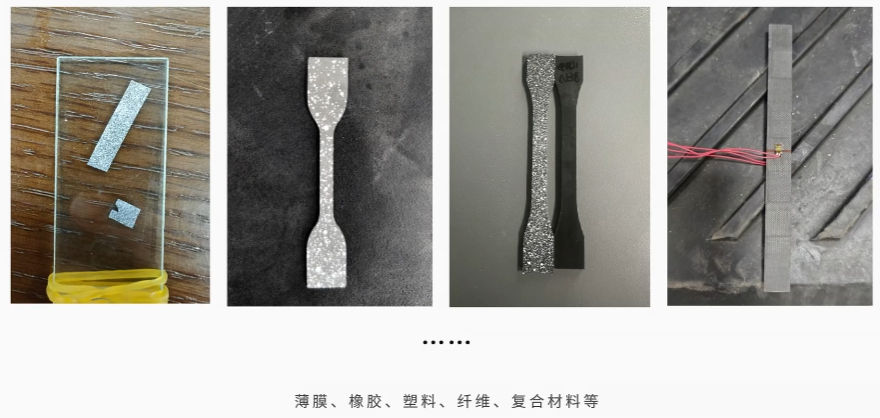

原理：通过高清相机追踪试样表面的标记点或散斑，利用图像算法计算位移场。
优点：非接触、无损伤、可测全场应变、适用高温/软质/脆性材料。
激光引伸计
原理：发射激光束追踪试样上的反射标记，测量相位差或位移。
优点：精度极高、测量距离远、动态响应快。
三、常用的材料应变测量方式

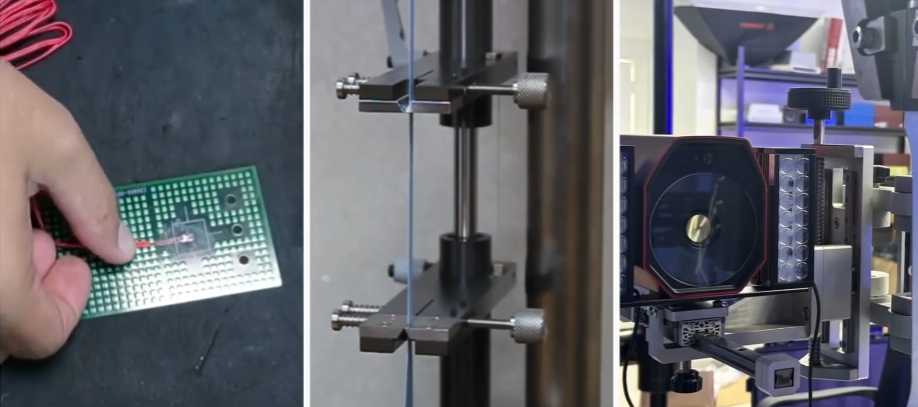

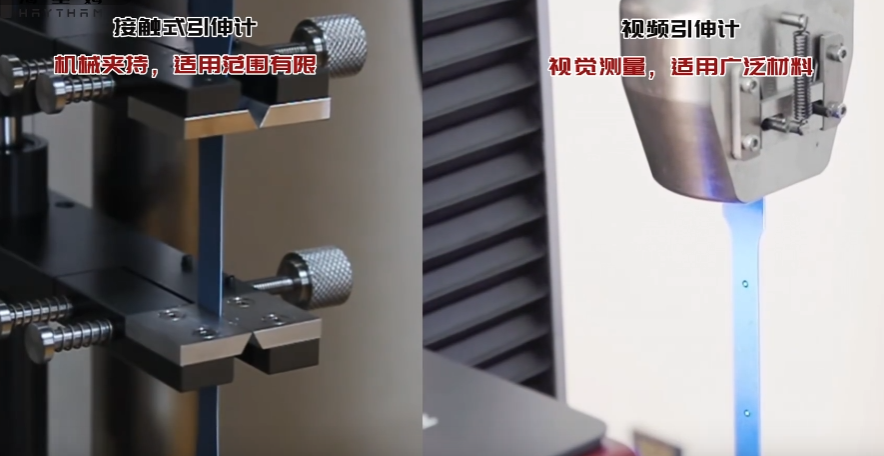

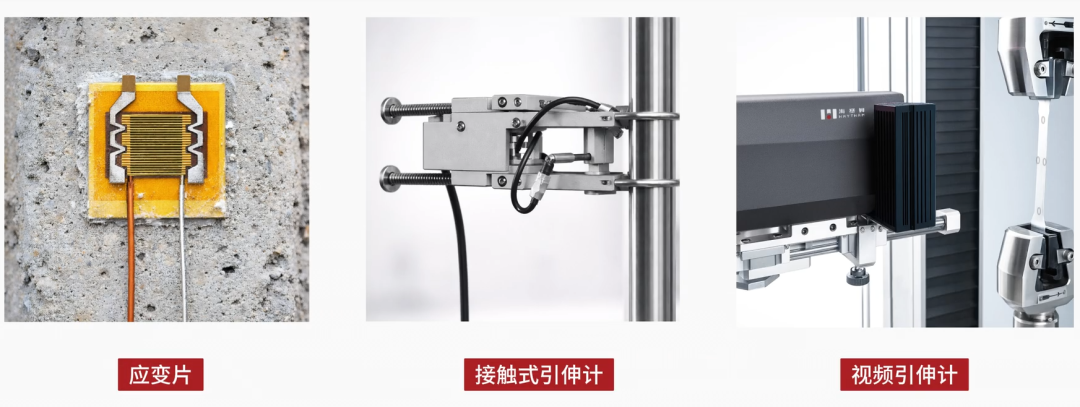

当前常用的主流材料应变测量方式有以下三种：电阻应变片、接触式引伸计和视频引伸计。
四、主要技术参数
标距 (Gauge Length)：初始测量长度（常见：10mm, 25mm, 50mm）。
量程 (Range)：最大可测量变形量（如 ±1mm, ±5mm, 0~100% 大变形）。
精度 (Accuracy)：测量误差等级（通常为 0.5 级或 1 级）。
分辨率 (Resolution)：能感知的最小变形量（可达 1μm 甚至更小）。
五、典型应用
材料研发与质检：金属、塑料、橡胶、复合材料的拉伸、压缩、弯曲试验，获取应力-应变曲线、弹性模量、屈服强度、延伸率、泊松比。
断裂力学：使用夹式引伸计测量裂纹扩展速率、断裂韧性 (KIC)。
高低温试验：配合环境箱，测量材料在极端温度下的力学性能。
结构监测：桥梁、建筑、飞行器等大型结构的应变与健康监测。
六、选择指南
常规金属材料：选用高精度电子引伸计（性价比最高）。
塑料、薄膜、软胶：选用非接触视频引伸计（避免接触损伤）。
高温/腐蚀环境：选用专用高温引伸计或激光引伸计。
断裂力学试验：选用专用夹式引伸计。
七、引伸计类型总览
1、按接触方式分类（核心）
类型 | 子类型 | 原理 | 优点 | 缺点 | 适用场景 | 外观 |
接触式 | 应变片式（电子） | 刀口夹持试样，变形使应变片电阻变化，转为电信号 | 精度高（±0.5%）、稳定、通用、性价比高 | 损伤软/脆材，大变形易脱落，高温受限 | 标准金属、塑料拉伸、弹性模量、屈服强度 | |
机械式 | 杠杆/齿轮放大位移，千分表读数 | 无需电源、直观、低成本 | 精度低、响应慢、易磨损 | 老旧设备、现场粗略检测 | ||
高温引伸计 | 水冷+陶瓷刀口，耐高温环境 | 可耐1000°C+高温 | 体积大、安装复杂 | 高温炉内拉伸试验 | ||
夹式（COD）引伸计 | 卡在裂纹两侧，测裂纹张开位移 | 专用于断裂力学、精度高 | 用途单一 | 断裂韧性KIC、CTOD测试 | ||
非接触式 | 视频引伸计（DIC） | 相机追踪散斑/标记，图像算法算全场应变 | 无损伤、全场应变、大变形、软/脆材友好 | 精度略低（±0.5%~1%）、受光照影响 | 橡胶、薄膜、复合材料、高低温 | |
激光引伸计 | 激光干涉测标记位移 | 精度极高（±0.1%）、耐超高温（~2000°C） | 成本高、怕粉尘振动 | 高温合金、航空材料、超高温试验 |
2、按测量方向分类
类型 | 测量方向 | 核心用途 |
轴向引伸计 | 纵向（拉伸/压缩） | 常规应力-应变、延伸率 |
横向引伸计 | 径向（宽度收缩） | 断面收缩率 |
双向引伸计 | 轴向+横向同步 | 泊松比、塑性变形分析 |
3、按量程/功能分类
类型 | 量程特点 | 适用材料 |
普通量程 | 变形±5~±25mm | 金属、硬塑料 |
大变形（长行程） | 行程>100% | 橡胶、软塑料、高延伸率材料 |
小标距/微应变 | 标距<10mm，测微小变形 | 薄膜、细丝、微小试样 |
快速选型指南（一句话）
常规金属→ 电子引伸计（25mm标距） 软/脆/大变形→ 视频引伸计 超高温（>1000°C）→ 激光引伸计
