实时显示动态开挖，补充常用类型基坑计算--plos总是在慢慢变强

==================================================

基坑支护分析 - JGJ 120-2012

==================================================

【基坑参数】

  开挖深度: 10.0 m

  地下水位: -2.0 m

  地面超载: 20.0 kPa

  安全等级: 2

  止水帷幕: 无

【排桩参数】

  桩类型: 钻孔灌注桩

  桩径: 0.8 m

  桩间距: 1.2 m

  桩长: 15.0 m

  嵌固深度: 5.0 m

  混凝土: C30

  等效刚度 EI: 5.03e+05 kN·m²/m

【土层信息】

  土层1: 厚30.0m, γ=18.0kN/m³, c=10.0kPa, φ=20.0°

  土层2: 厚30.0m, γ=18.0kN/m³, c=10.0kPa, φ=20.0°

  土层3: 厚10.0m, γ=18.0kN/m³, c=10.0kPa, φ=20.0°

【支撑信息】

  支撑1: 深度2.0m, 刚度307017kN/m

【分步开挖设置】

  第1步: 累计开挖至3.3m (本步3.3m), 支撑:无

  第2步: 累计开挖至6.7m (本步3.3m), 支撑:无

  第3步: 累计开挖至10.0m (本步3.3m), 支撑:无

==================================================

【第1步开挖计算】开挖深度: 3.3m

==================================================

  激活支撑: 支撑1 (深度2.0m)

  【本步计算结果】

    最大位移: 3.02 mm

    最大弯矩: 0.24 kN·m/m

    最大剪力: 0.12 kN/m

    抗倾覆安全系数: 2.87

  【支撑反力】

    支撑1 (深度2.0m):

      位移: 0.48 mm

      反力: 146415.10 kN/m

==================================================

【第2步开挖计算】开挖深度: 6.7m

==================================================

  激活支撑: 支撑1 (深度2.0m)

  【本步计算结果】

    最大位移: 3.02 mm

    最大弯矩: 0.24 kN·m/m

    最大剪力: 0.12 kN/m

    抗倾覆安全系数: 1.72

  【支撑反力】

    支撑1 (深度2.0m):

      位移: 0.48 mm

      反力: 146418.10 kN/m

==================================================

【第3步开挖计算】开挖深度: 10.0m

==================================================

  激活支撑: 支撑1 (深度2.0m)

  【本步计算结果】

    最大位移: 3.02 mm

    最大弯矩: 0.24 kN·m/m

    最大剪力: 0.12 kN/m

    抗倾覆安全系数: 1.35

  【支撑反力】

    支撑1 (深度2.0m):

      位移: 0.48 mm

      反力: 146421.01 kN/m

==================================================

【最终计算结果汇总】

==================================================

  第1步 (深度3.3m):

    最大位移: 3.02 mm

    最大弯矩: 0.24 kN·m/m

  第2步 (深度6.7m):

    最大位移: 3.02 mm

    最大弯矩: 0.24 kN·m/m

  第3步 (深度10.0m):

    最大位移: 3.02 mm

    最大弯矩: 0.24 kN·m/m

===========================================================

【一、嵌固深度验算】(JGJ 120-2012 第4.2节)

============================================================

  抗倾覆要求: l_d = 3.00 m

  整体稳定要求: l_d = 7.57 m

  圆弧滑动要求: l_d = 2.50 m

  抗隆起要求: l_d = 16.02 m

  ──────────────────────────────

  ★ 要求最小嵌固深度: l_d = 7.57 m

  实际嵌固深度: l_d = 5.00 m

  验算结果: ✗ 不满足

============================================================

【二、整体稳定性验算】(瑞典条分法/圆弧滑动法)

============================================================

  最小整体稳定安全系数: Ks = 0.637

  规范要求安全系数: Ks ≥ 1.25

  验算结果: ✗ 不满足

  临界圆心: (-7.50, 15.05) m

  临界半径: R = 16.82 m

============================================================

【三、抗隆起稳定性验算】(Prandtl/Terzaghi公式)

============================================================

  Prandtl公式: Ks = 1.382

  Terzaghi公式: Ks = 2.178

  规范要求: Ks ≥ 1.60

  验算结果: ✗ 不满足

============================================================

【四、抗管涌稳定性验算】(JGJ 120-2012)

============================================================

  水头差: h_w = 8.00 m

  嵌固段长度: d_i = 5.00 m

  浮重度平均: γ' = 10.00 kN/m³

  安全系数: K_piping = 0.625

  规范要求: K ≥ 1.50

  验算结果: ✗ 不满足

============================================================

【五、截面配筋验算】(GB 50010 圆形截面)

============================================================

  桩径: D = 800 mm

  保护层厚度: c = 50 mm

  混凝土强度: fck = 20.1 MPa

  钢筋强度: fy = 360 MPa

  最大弯矩设计值: M = 267.67 kN·m/m

  计算钢筋面积: As = 0.03 cm²

  最小配筋面积: As_min = 22.62 cm²

  ★ 配筋方案: 20Φ12

    实际配筋面积: As = 22.62 cm²

    配筋率: ρ = 0.450%

    箍筋间距: sv = 180 mm (Φ8@180)

============================================================

【六、锚杆设计计算】(JGJ 120-2012)

============================================================

  本工程无锚杆支撑，无需进行锚杆设计

============================================================

【七、承压水稳定性验算】(JGJ 120-2012)

============================================================

  无承压水层，无需验算

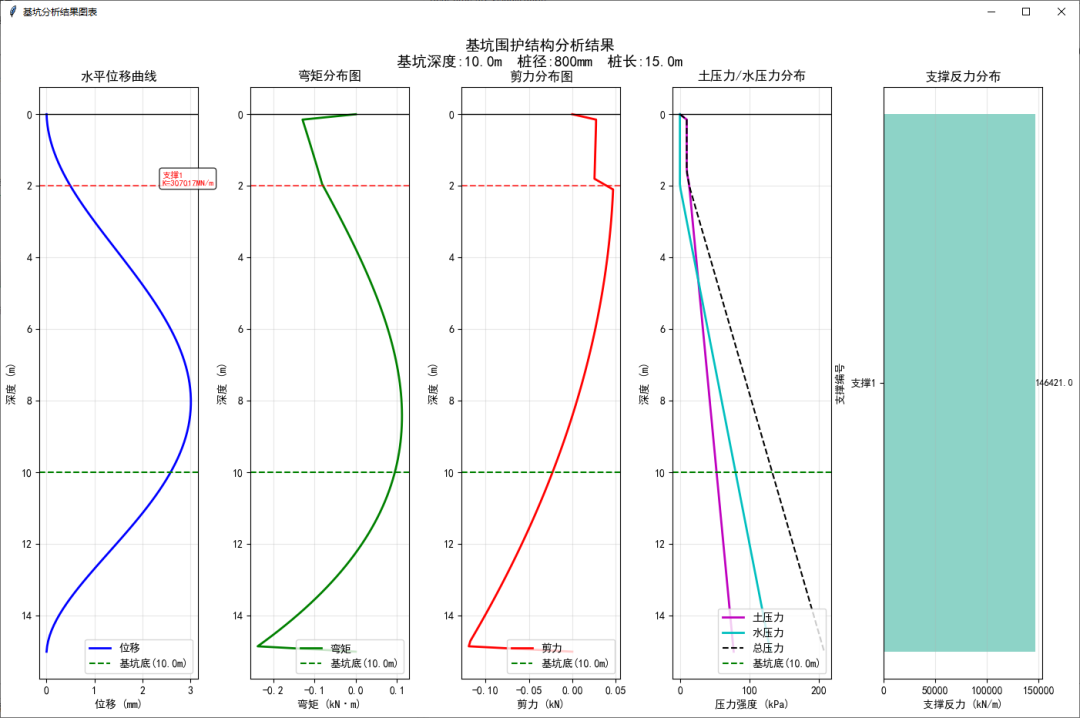

【详细计算结果】

深度(m) 位移(mm) 弯矩(kN·m/m) 剪力(kN/m)

--------------------------------------------------

0.00 0.0000 0.00 0.00

1.50 0.2981 -0.09 0.03

3.00 1.0059 -0.03 0.04

4.50 1.8640 0.03 0.04

6.00 2.5964 0.08 0.03

7.50 2.9882 0.11 0.01

9.00 2.9124 0.11 -0.01

10.50 2.3575 0.08 -0.03

12.00 1.4543 0.01 -0.06

13.50 0.5030 -0.10 -0.09

15.00 0.0000 0.00 0.00

==================================================

分析完成!

==================================================

【配筋验算 - 圆形截面】按GB 50010

==================================================

  桩径: D = 800 mm

  保护层厚度: c = 50 mm

  计算半径: r = 400 mm

  钢筋中心半径: rs = 350 mm

  设计弯矩: M = 0.20 kN·m

  混凝土轴心抗压强度: fc = 15.9 MPa

  钢筋抗拉强度: fy = 360 MPa

  桩截面面积: A_c = 502655 mm²

  受压区系数: α = 0.2000

  受拉区系数: αt = 0.8500

  计算配筋面积: As = 0 mm² = 0.00 cm²

  计算配筋率: ρ = 0.200%

  建议配筋: 6Φ14

  实际配筋面积: 923 mm² = 9.23 cm²

  实际配筋率: ρ = 183704.593%

  注意: 实际配筋率超过最大配筋率!

  钢筋间距: 367 mm

  箍筋配置: Φ8@200

  加密区箍筋: Φ8@100
