第40夜：梁分析内力图的“速写”算法：详解梁系设计中的微分关联与面积积分逻辑
地点：深夜的研讨室，落地窗外下着小雨。
人物：
小生：正熟练地在本子上画着截面隔离体，脸上写满了“截面法在手，天下我有”的自信。 老师傅：站在白板前，随手画了一根受满各种复杂载荷的梁。
1. 截面法之后：我们需要一张“全景图”
小生：师傅，我觉得我已经悟了。管它什么简支梁、悬臂梁，只要给我一个横坐标 ，我上去就是一刀“截面法”，剪力和弯矩瞬间现形。
老师傅：精神可嘉。但你想过没有，如果这根梁上的载荷像波浪一样变幻莫测，或者每隔半米就挂一个重物，咱们工程师需要的是整根梁的内力图。
小生：内力图？是指把所有截面的结果都画出来吗？

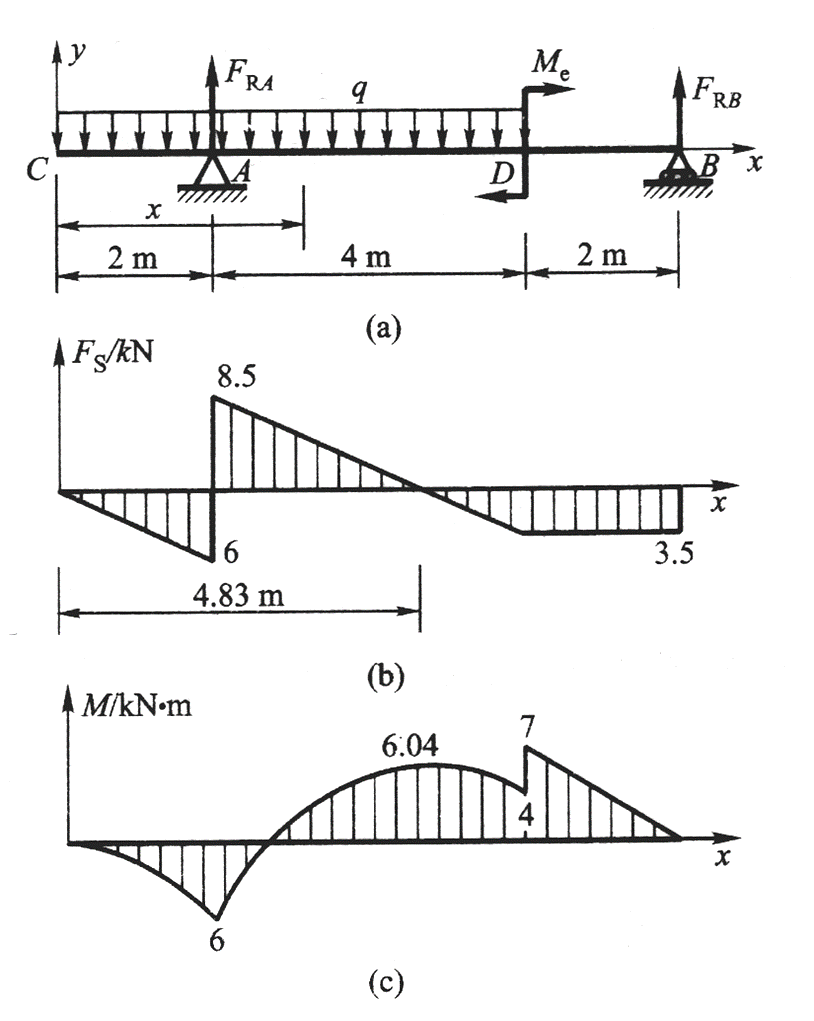

老师傅：没错。内力图分为两种：
剪力图（ 图）：反映梁各截面上剪力随横坐标 变化的图形。 弯矩图（ 图）：反映梁各截面上弯矩随横坐标 变化的图形。
老师傅：你打算每一个坐标点都去切一刀、列一次平衡方程，然后连成线吗？
小生：呃……那估计得切到天荒地老，本子都不够画的。
老师傅：这就是我们要引入微分关系的原因。如果我们能从微元受力推导出一种规律，就能实现“不下刀”也能画出全线的内力全景图。
小生：居然有这种好事？师傅快教我，这截面法列方程确实太繁琐了！
2. 显微镜下的平衡：微分公式的诞生

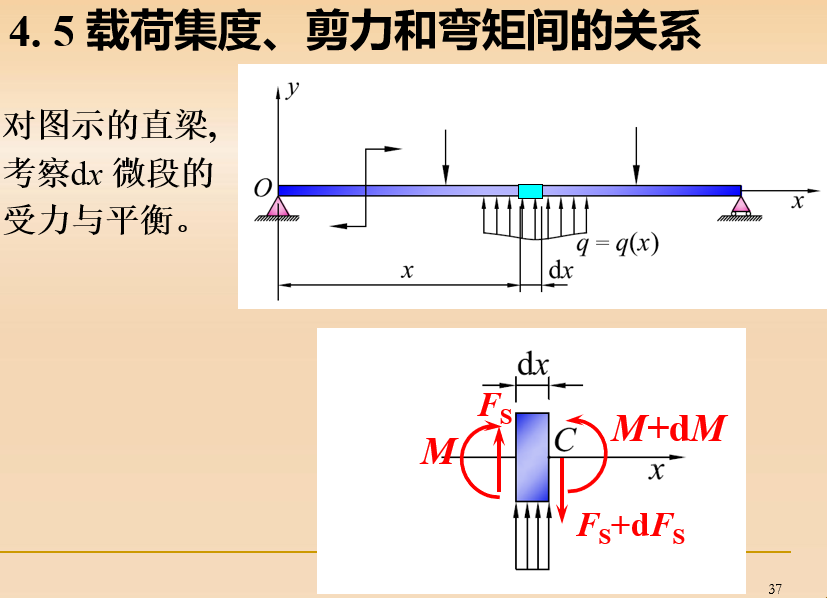

老师傅：咱们在梁上取出一个长度为 的极小段。左侧截面有 和 ，到了右侧，因为走过了 ，它们分别变成了 和 。脚底下还有分布载荷 。
小生：我明白了，只要列出这个微元的平衡方程就行：

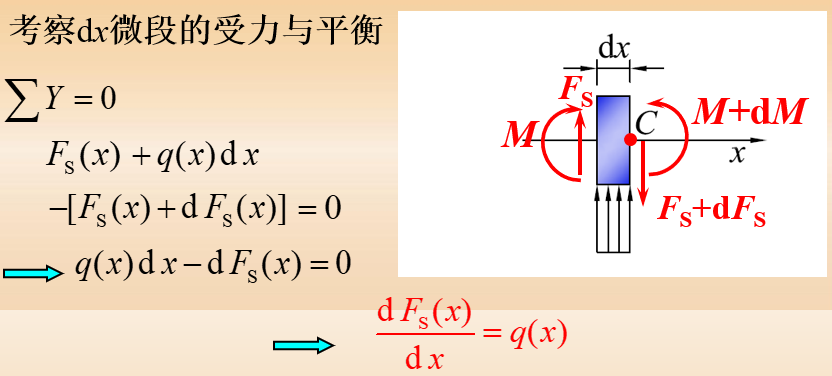

垂直方向 *：

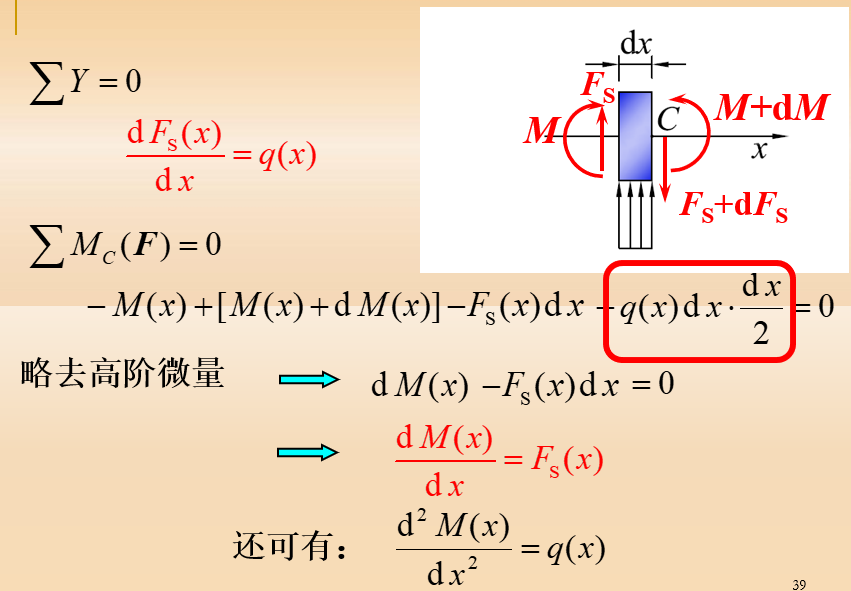

力矩平衡 （对右端点取矩）：
忽略高阶微量 后：
3. 突变与跳跃：集中载荷的详细推导
老师傅：基础关系搞定了。但如果中间某个点突然冒出一个集中力 或集中力偶 ，微分关系就会产生“突变”。咱们来详细推导一下。
A. 集中力 引起的剪力突变
老师傅：看这张受力图。当微段上作用有向上或向下的集中力 时：

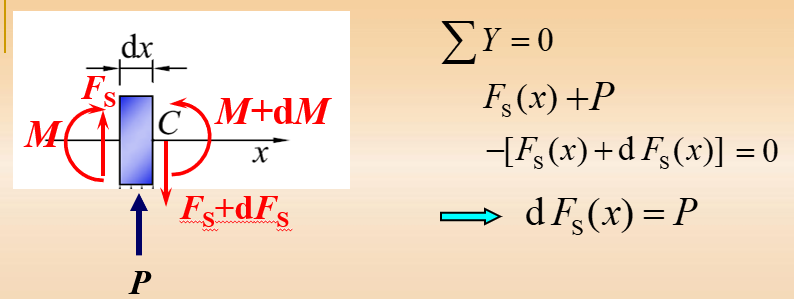

向上受力时：

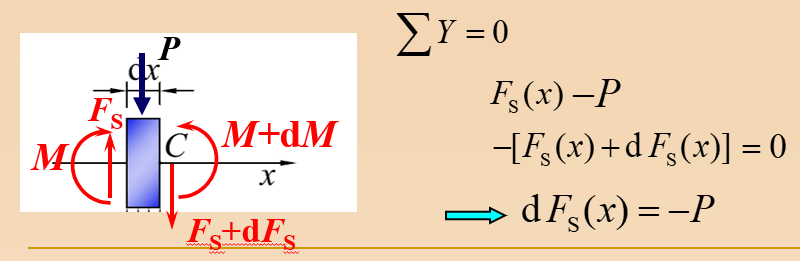

向下受力时：
结论：集中力会引起剪力图的“跳跃”：集中力向上，跳跃方向就向上；集中力向下，跳跃方向就向下，幅度等于 。
B. 集中力偶矩 引起的弯矩突变
老师傅：再看力矩。如果微段上有集中力偶 。

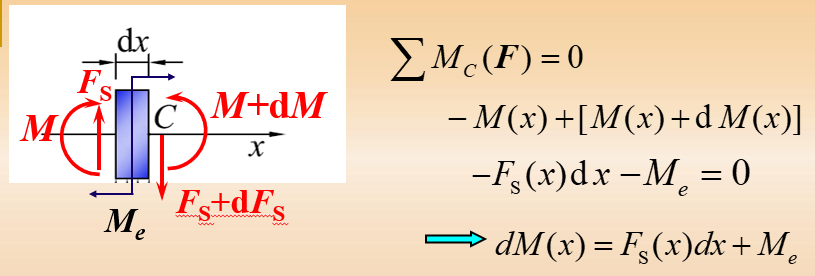

”上台阶“力偶矩：对右端点取矩 。
得到：

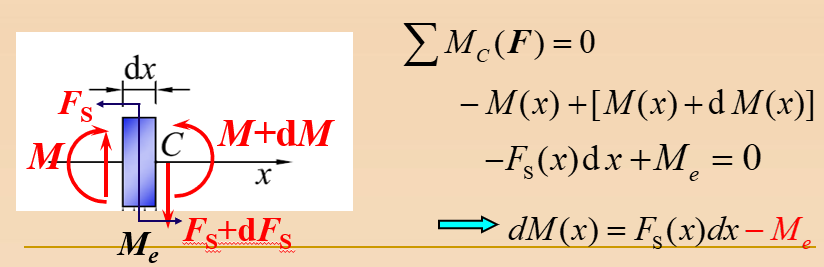

”下台阶“力偶矩：
同理可得： 结论：集中力偶会导致弯矩图突变。由于弯矩正负号规定，顺时针力偶会导致弯矩图在该点产生向下跳跃，逆时针则上跳。
4. 几何意义：从微分到积分的实战
小生：师傅，我发现这其实就是微积分的几何意义！但知道了斜率关系，在实际画图时怎么用呢？
老师傅：问到点子上了。微分关系是原理，积分关系才是我们画图的“计算器”。
剪力图的面积规律： 对 进行积分：
这意味着：剪力图上两点间的差值，等于这两点间载荷图 曲线下的面积。
弯矩图的面积规律： 对 进行积分：
这意味着：弯矩图上两点间的差值，等于这两点间剪力图 曲线下的面积。
小生：我懂了！以后我只需要求出起始点的内力，然后一路“加减面积”，就能把整幅图勾勒出来了！
本章小结：

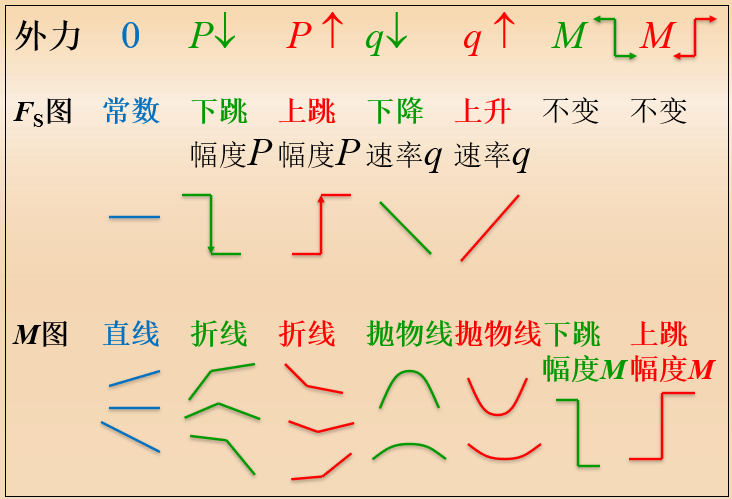

微分核心：剪力是弯矩的导数，载荷是剪力的导数。 突变准则：力点跳剪力（同向），矩点跳弯矩（顺下逆上）。 面积法：内力增量 = 前一级图形（载荷图或剪力图）的面积。
小生已经看穿了载荷背后的数学逻辑。接下来，他会拿一个复杂的组合载荷梁来练练手，看看“面积法”画图到底有多快。
