hypermesh六面体划分详解-7个命令

6月前浏览311

hypermesh 六面体网格划分详解

hypermesh 六面体主要涉及到以下 7 个命令

drag,spin,line drag,element offset,solid map,linear solid,solid mesh这些命令个人建议熟悉掌握,然后 2D 网格熟练划分,那么就可以开始六面体之旅。

1.drag



要求:有初始的 2D 网格,截面大小,形状等保持一致,线性路径(路径方向可自己选择)

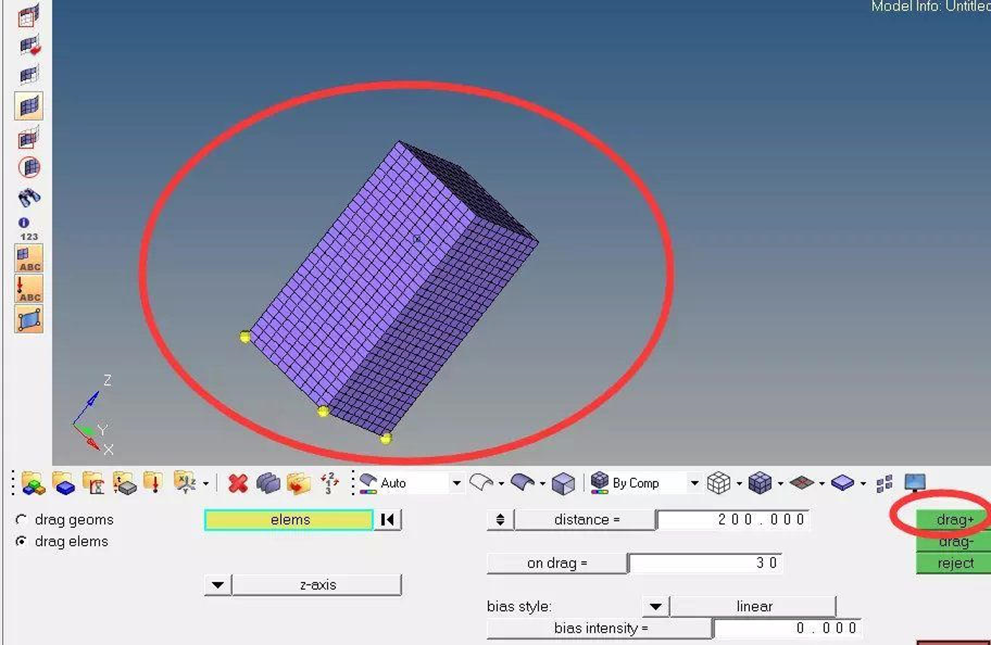

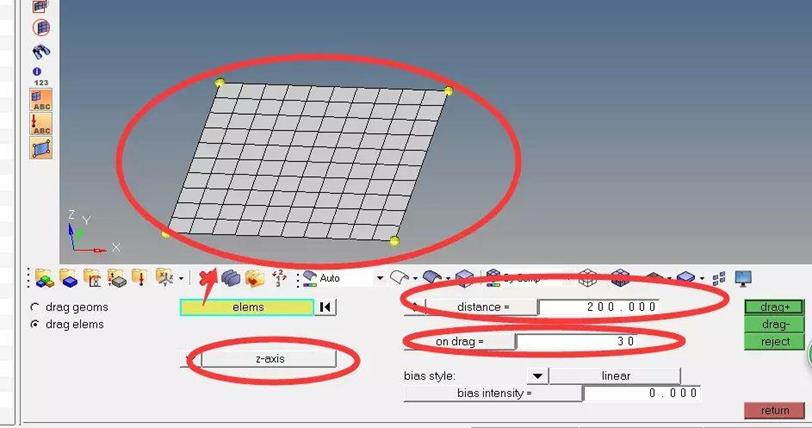

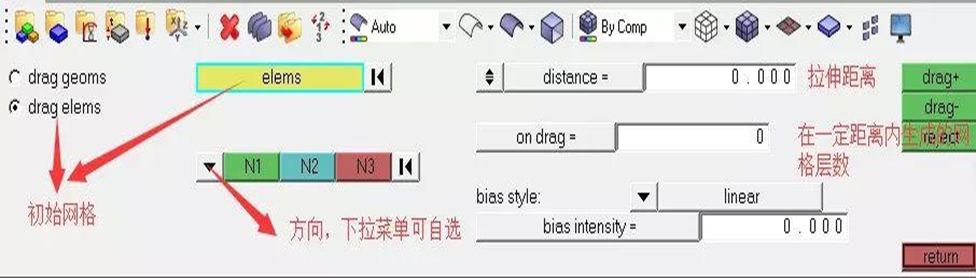

例子:已知 XY 平有如下 2D 网格,要求沿着 Z 方向在200的距离内生成网格生成层数为30 层。设置如下:



2.spin

此命令为在 2D 网格基础上沿着一个旋转轴旋转一定的角度从而形成体单元。

要求:2D 网格,截面相同,圆或者圆弧的路径(可用三点表示)

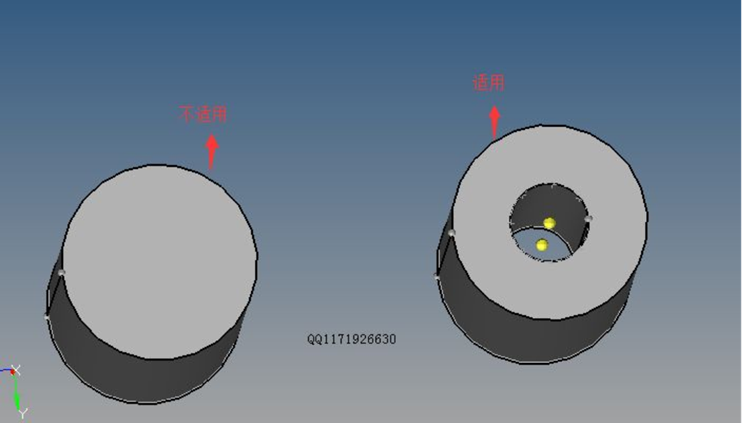

先划分结构:

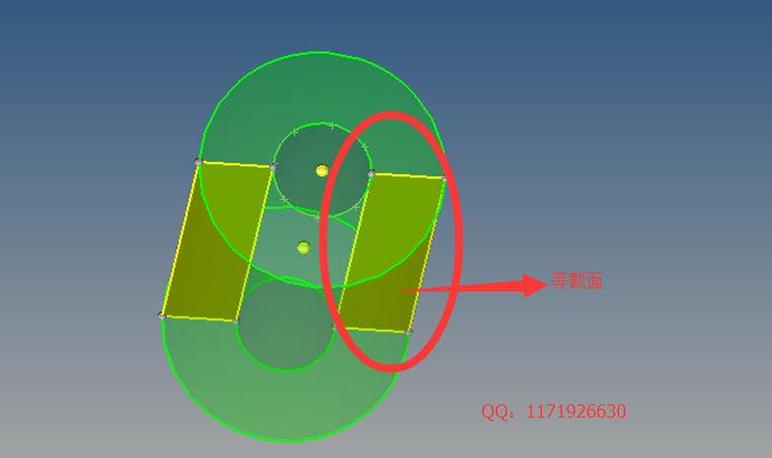

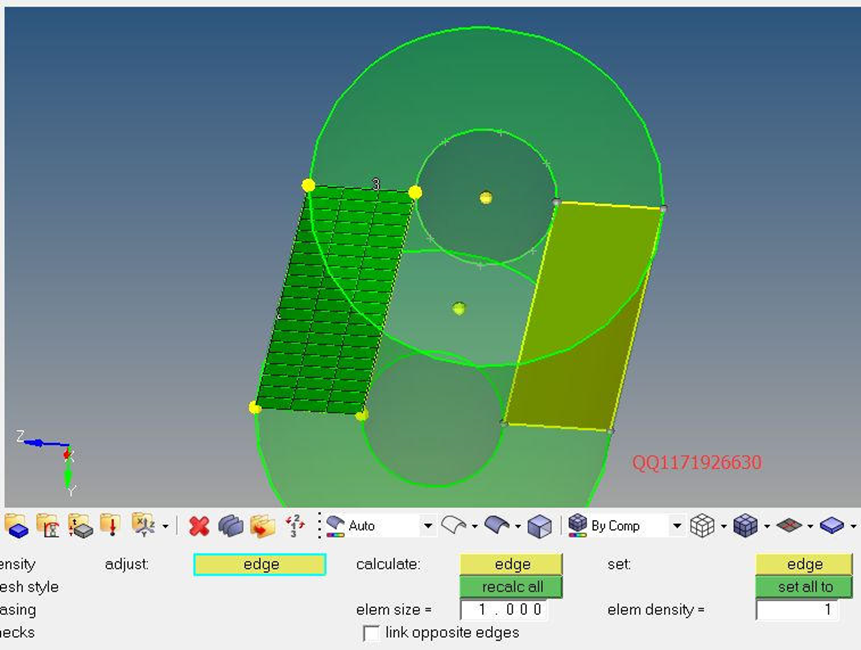

切分出截面:



F12 划分 2D 网格:

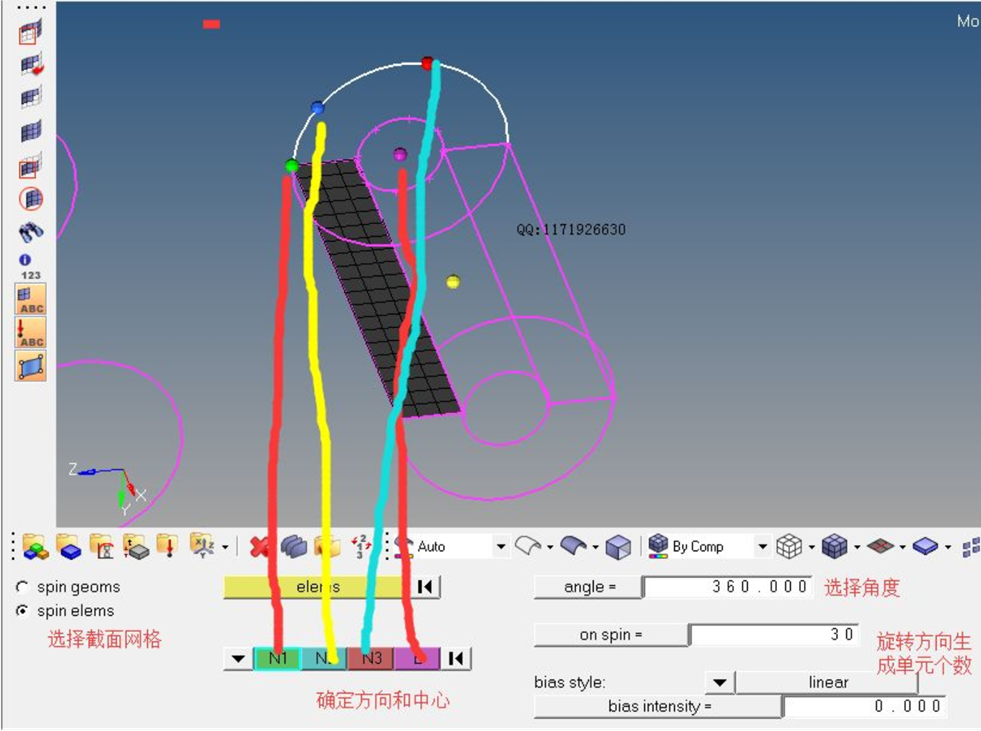

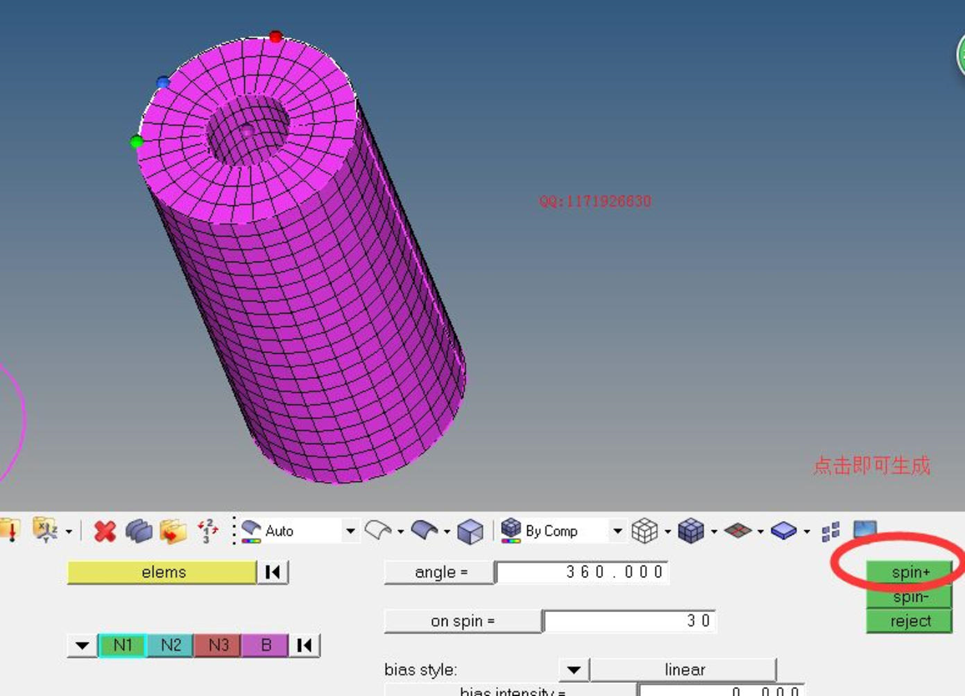

划分体网格:




3.line drag

第一个讲的为drag。此命令与其类似,只是路径变换成一条线。在二维网格的基础上沿着一条线拉伸形成体网格。

要求:初始的 2D 网格,由一条线定义路径(直线或曲线都可以) 拉伸出的结果界面都与 2D 网格截面相同。

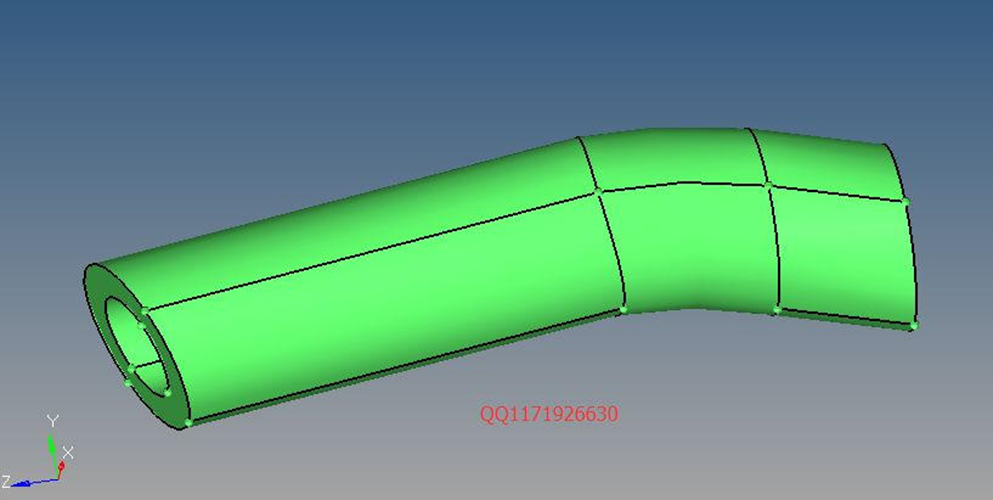

模型如图:

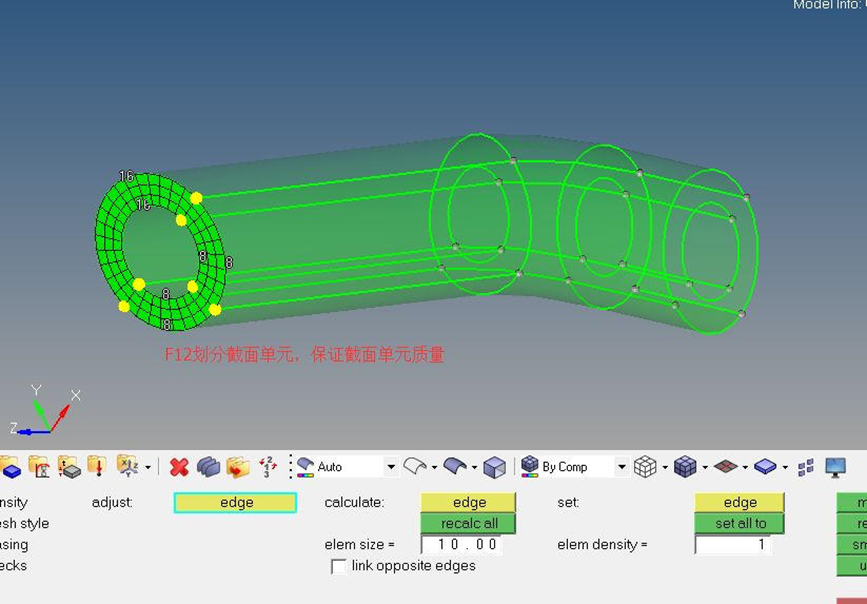

划分截面单元:

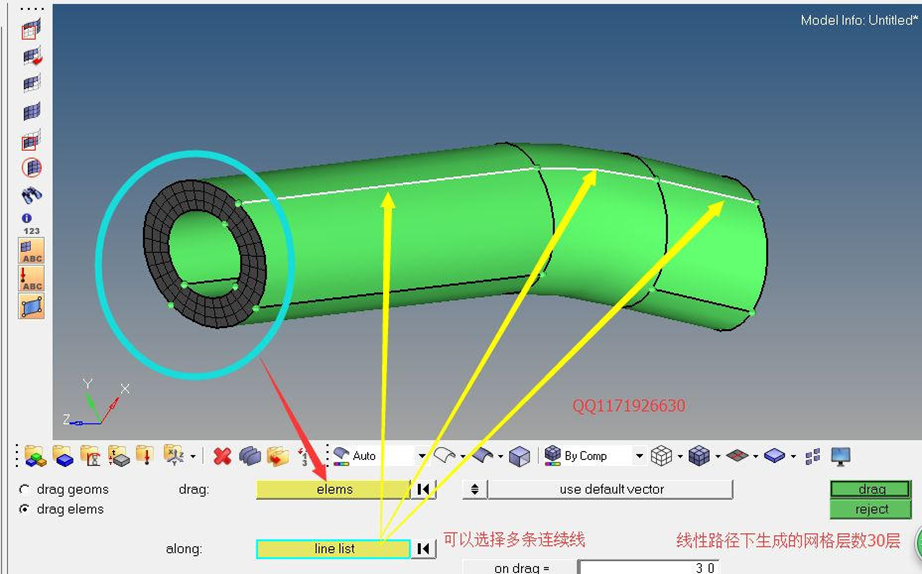

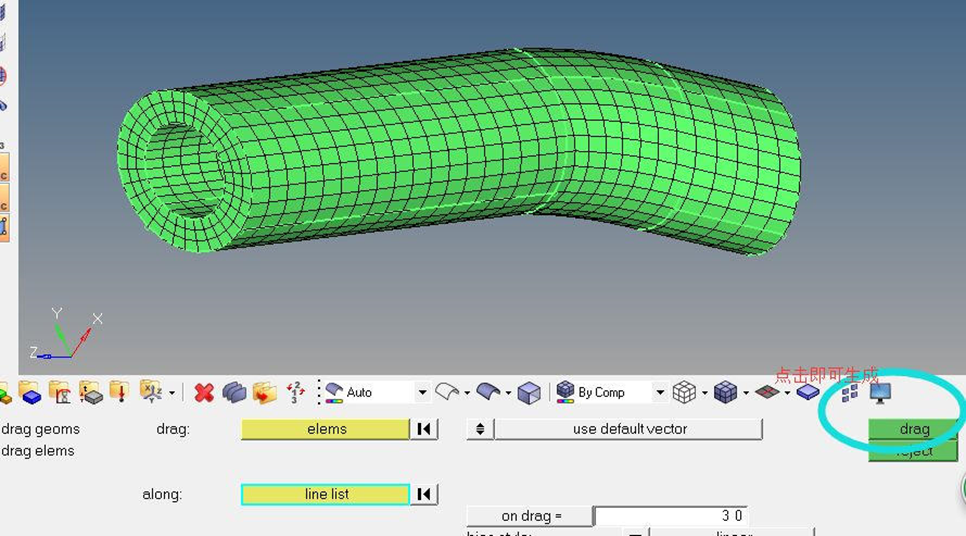

命令使用方法:



网格划分成功:


4.element offset

此命令为在 2D 网格基础上,沿着法向形成体单元。此命令要求有 2D 单元,2D 网格可不在一个平面,形成的网格为等厚度,体网格的类型取决于 2D 网格的类型。

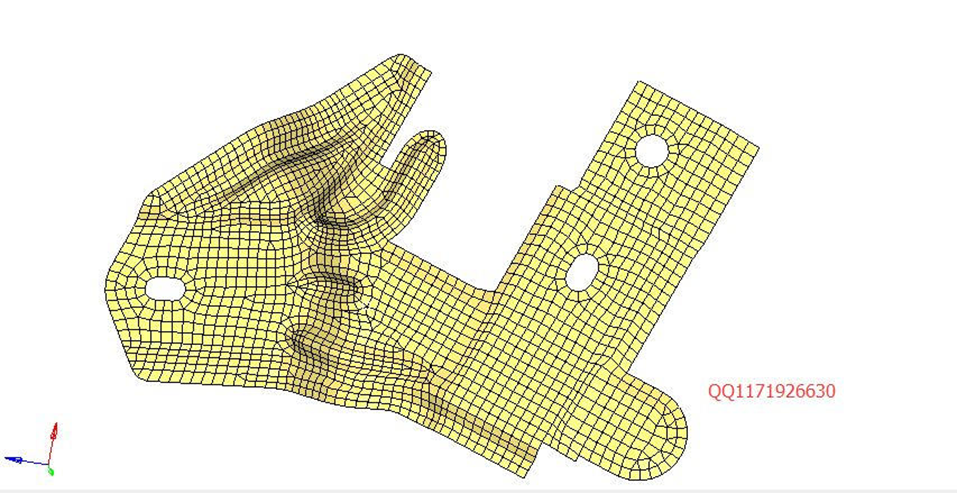

对适应结构划分表面单元:

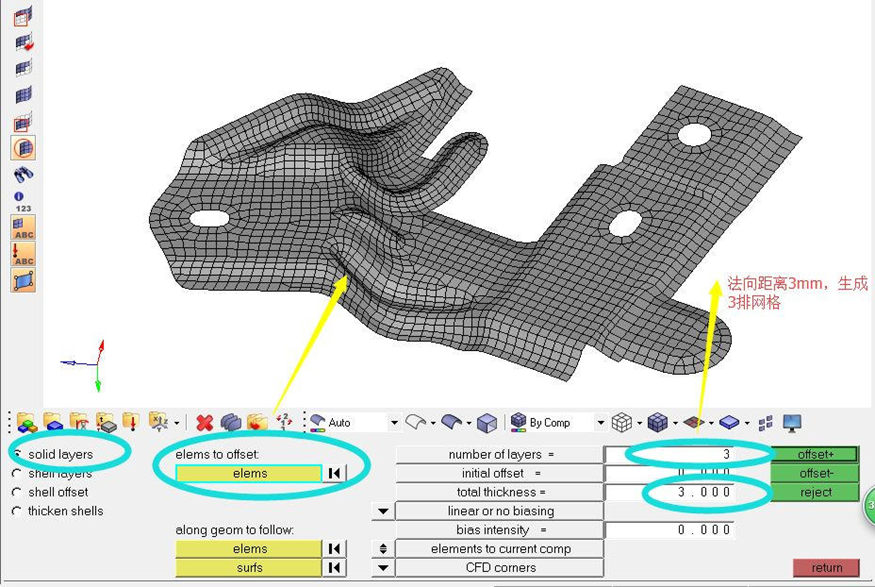

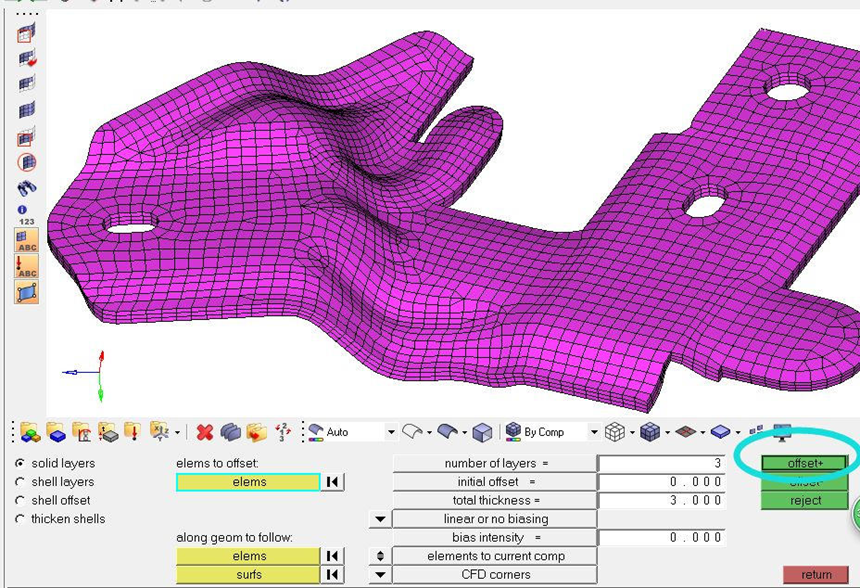

命令使用:

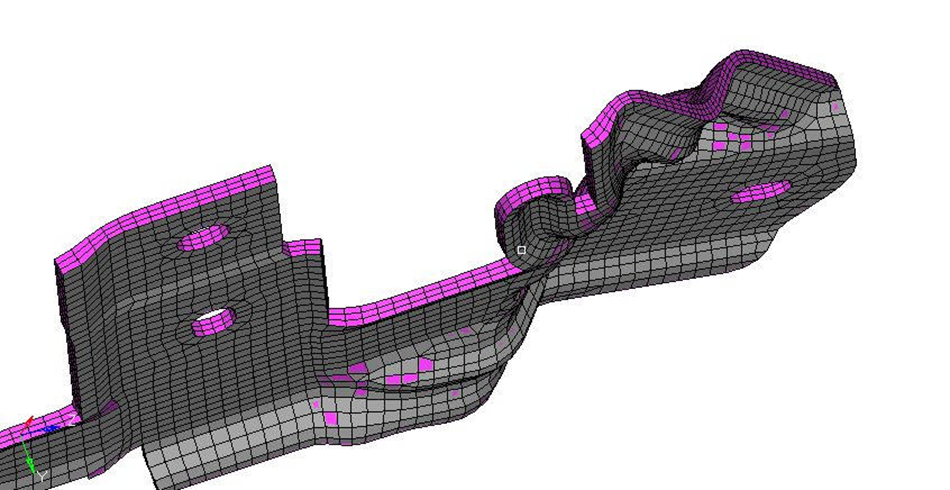

网格生成:

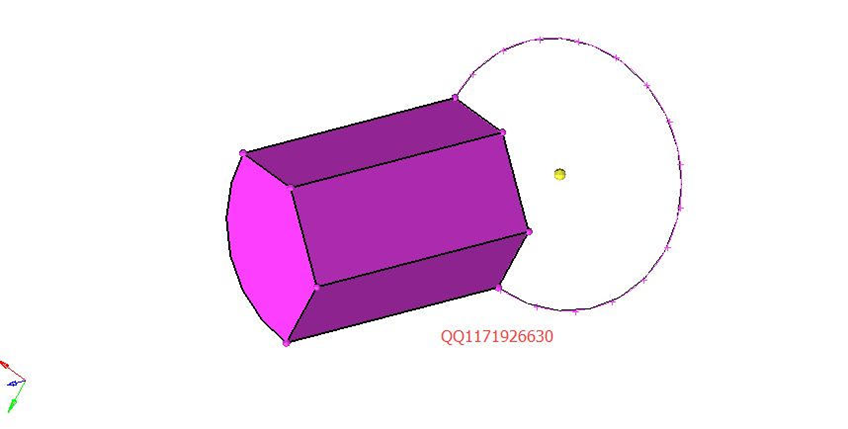

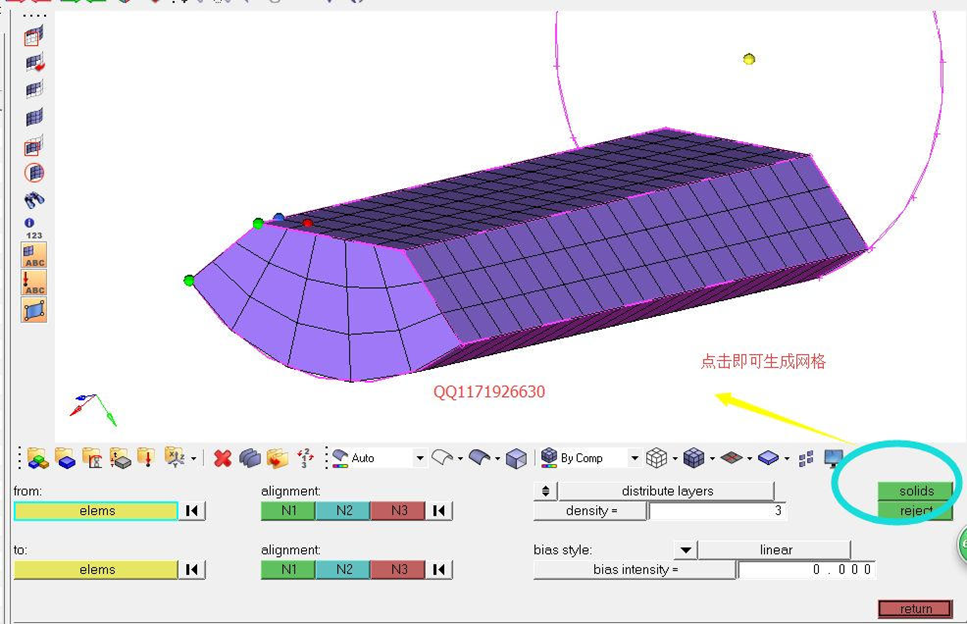

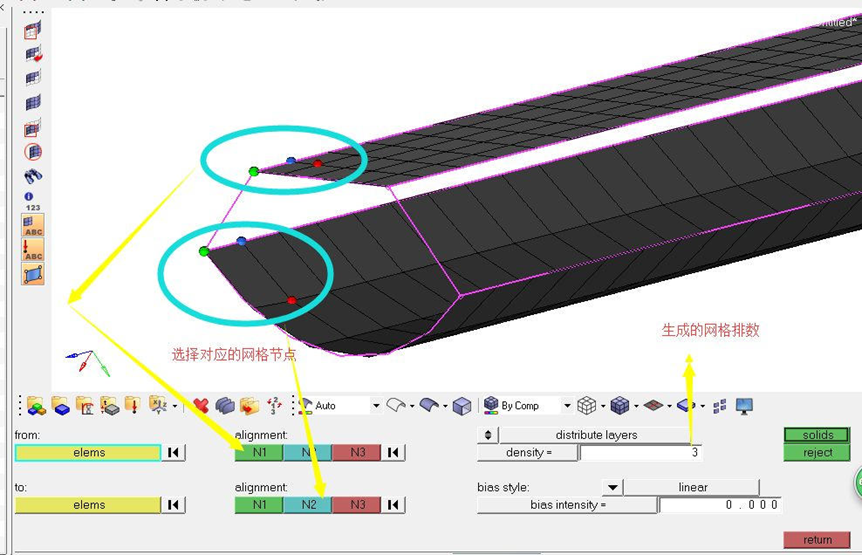

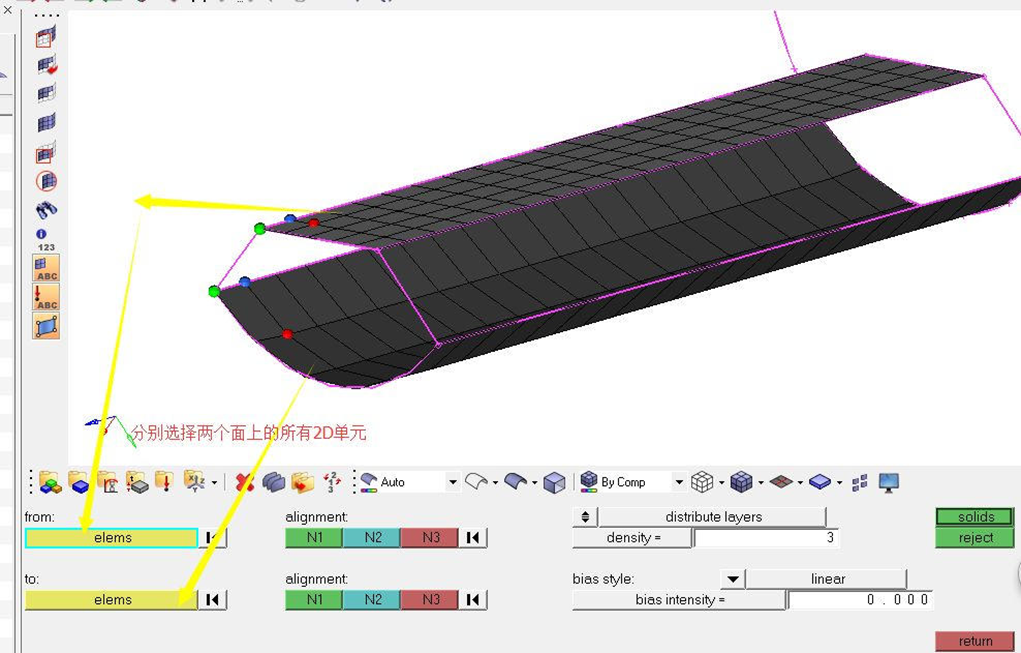

5.linear solid

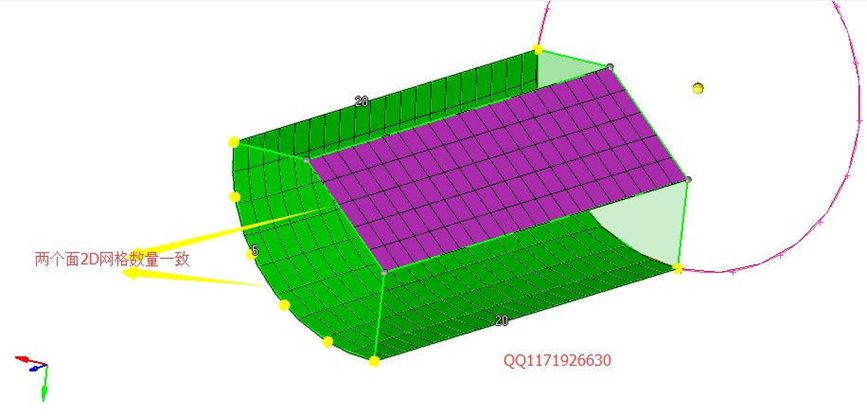

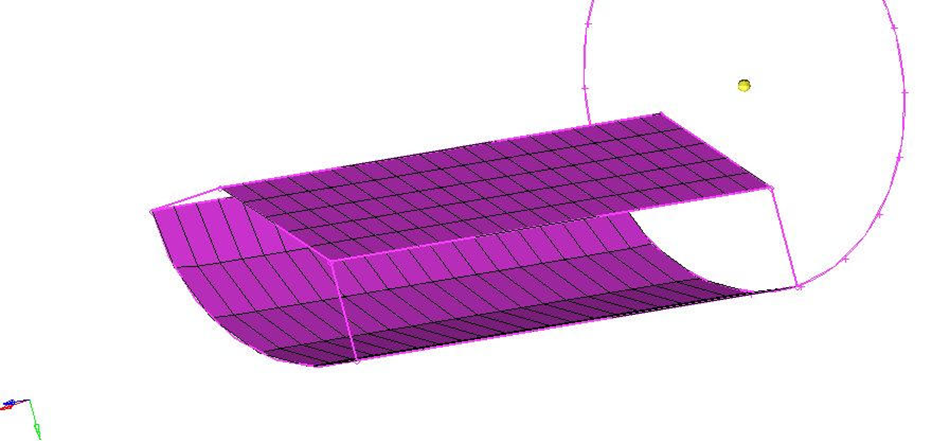

主要要求两组壳单元可以大小或者

结构有小的差别,但是网格数量和类型必须保持一致。







上面操作过程基于四边形 2D 单元,也可以用三角形和混合网格。步骤一样。


此命令面板相当繁琐。可以简单看作前六个命令的汇总,也就是说,如果此命令完全熟悉,

划分六面体只在此面板亦可。

我这里只介绍下 general。其他结合上面教程自行摸索即可。

general 变通很多,可基于面(面,网格,线,点),沿着路径(线,节点,面,), 止目标(面,网格,点)形成六面体。以上 可以自由组合,需要灵活掌握。自己多多尝试。 以上即为六面体网格划分命令解析,熟悉命令的基础上多多练习才能更好的掌握。
