【机械设计】液压系统中液压管路、液压元件、辅助元件的安装要求及注意事项

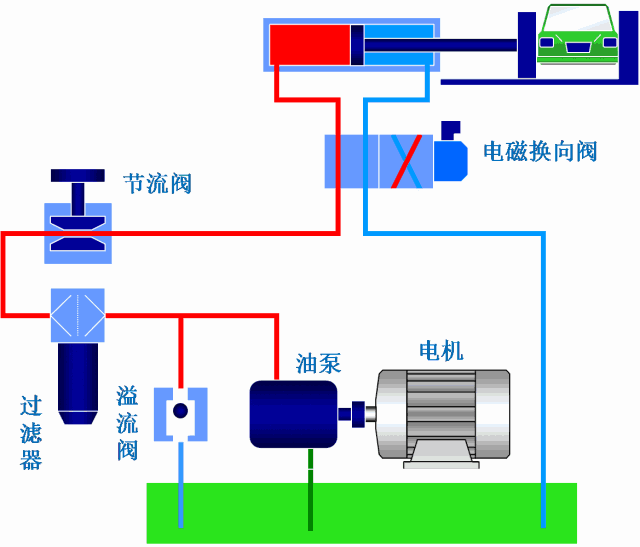

液压系统的安装，包括液压管路、液压元件、辅助元件的安装等，其实质就是通过流体连接件（油管与接头的总称）或者液压集成块将系统的各单元或元件连接起来组成回路。本文分享液压系统中液压管路、液压元件、辅助元件的安装要求和注意事项。



根据液压控制元件的连接形式可分为：集成式（液压站式）；分散式。两种形式都需要通过流体连接件连接起来。

一、管路连接件的安装

1、吸油管路的安装及要求

1）吸油管路要尽量短，弯曲少，管径选择适当，不能过细。

2）吸油管应连接严密，不得漏气，以免使泵在工作时吸进空气，导致系统产生噪音，以致无法吸油，因此，建议在泵吸油口处采用密封胶与吸油管路连接。

3）除柱塞泵以外，一般在液压泵吸油管路上应安装过滤器，滤油精度通常为100～200目，过滤器的通流能力至少相当于泵的额定流量的两倍，同时要考虑清洗时拆装方便，一般在油箱的设计过程中，将液压泵的吸油过滤器附近开设手孔就是基于这种考虑。

2、回油管的安装及要求

1）执行机构的主回油管及溢流阀的回油管应伸到油箱液面以下，以防止油飞溅而产生气泡，同时回油管应切出朝向油箱壁的45°斜口。

2）具有外部泄漏的减压阀、顺序阀、电磁阀等的泄油口与回油管连通时不允许有背压，否则应将泄油口单独接回油箱，以免影响阀的正常工作。

3）安装成水平面的油管，应有3/1000～5/1000的坡度。管路过长时，每500mm应固定一个夹持油管的管夹。

3、压油管的安装及要求

压力油管的安装位置应尽量靠近设备和基础，同时又要便于支管的连接和检修，为了防止压力油管振动，应将管路安装在牢固的地方，在振动的地方要加阻尼来消除振动，或将木块、硬橡胶的衬垫装在管夹上，使金属件不直接接触管路。

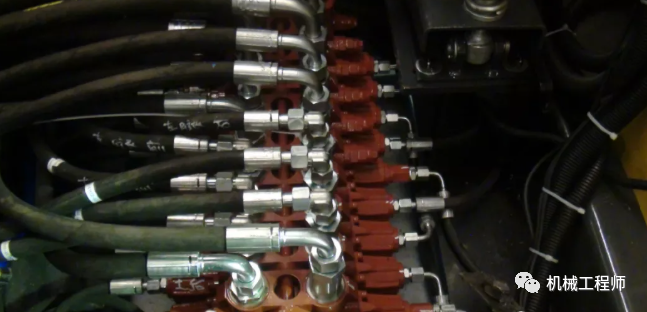

4、橡胶软管的安装及要求

橡胶软管用于两个有相对运动部件之间的连接。安装橡胶软管时应满足：

1）要避免急转弯，其弯曲半径R应大于9～10倍外径，至少应在离接头6倍直径处弯曲。软管弯曲时同软管接头的安装应在同一运动平面上，以防扭转。在连接处应自由悬挂，避免受其自重而产生弯曲。

2）软管不能工作在受拉状态下，应有一定余量（长度变化约为4%）。软管过长或承受急剧振动的情况下宜用管夹夹牢，但在高压下使用的软管应尽量少用夹子，因软管受压变形，在夹子处会产生摩擦能量损失。

3）尽可能使软管安装在远离热源的地方，不得已时要装隔热板或隔热套。必须保证软管、接头与所处的环境条件相容。

二、液压元件的安装

各种液压元件的安装和具体要求，在安装时液压元件应用煤油清洗，所有液压元件都要进行压力和密封性能试验。合格后可开始安装，安装前应将各种自动控制仪表进行校验，以避免不准确而造成事故。

液压元件的安装主要指液压阀、液压缸、液压泵和辅助元件的安装。

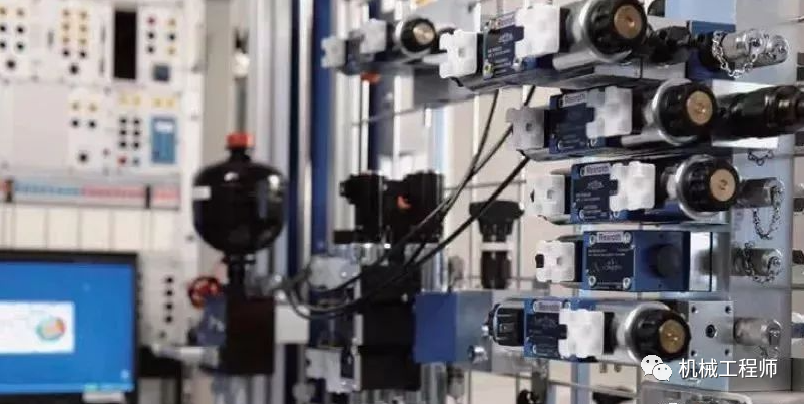

1、液压阀的安装及要求

液压元件安装前，对拆封的液压元件要先查验合格证书和审阅说明书，如果是手续完备的合格产品，又不是长期露天存放内部已经锈蚀了的产品，不需要另做任何试验，也不建议重新清洗即可直接拆装。

试车时如果出现故障，在判断准确不得已时才对元件进行重新拆装，尤其对国外产品更不允许随意拆装，以免影响产品出厂时的精度。

液压阀安装时应注意：

1）安装时应注意各阀类元件进油口和回油口的方位。

2）安装的位置无规定时应安装在便于使用、维修的位置上。一般方向控制阀应保持轴线水平安装，注意安装换向阀时，四个螺钉要均匀拧紧，一般以对角线为一组逐渐拧紧。

3）用法兰安装的阀件，螺钉不能拧得过紧，因过紧有时会造成密封不良，而原密封件或材料不能满足密封要求时，应更换密封件的形式或材料。

4）有些阀件为了制造、安装方便，往往开有相同作用的两个孔，安装后不用的一个要堵死。

5）需要调整的阀类，通常按顺时针方向旋转，增加流量、压力；逆时针方向旋转，减少流量或压力。

6）在安装时，若有些阀件及连接件购置不到时，允许用通过流量超过其额定流量为40%的液压阀件代用。



2、液压缸的安装及要求

液压缸的安装要可靠。配管连接不得有松驰现象，缸的安装面与活塞的滑动面，应保持足够的平行度和垂直度。

安装液压缸时应注意：

1）对于脚座固定式的移动缸其中心轴线应与负载作用力的轴线同心，以避免引起侧向力，侧向力容易使密封件磨损及活塞损坏。对移动物体的液压缸安装时使缸与移动物体在导轨面上的运动方向保持平行。

2）安装液压缸体的密封压盖螺钉，其拧紧程度以保证活塞在全行程上移持浮动以防止热膨胀的影响。

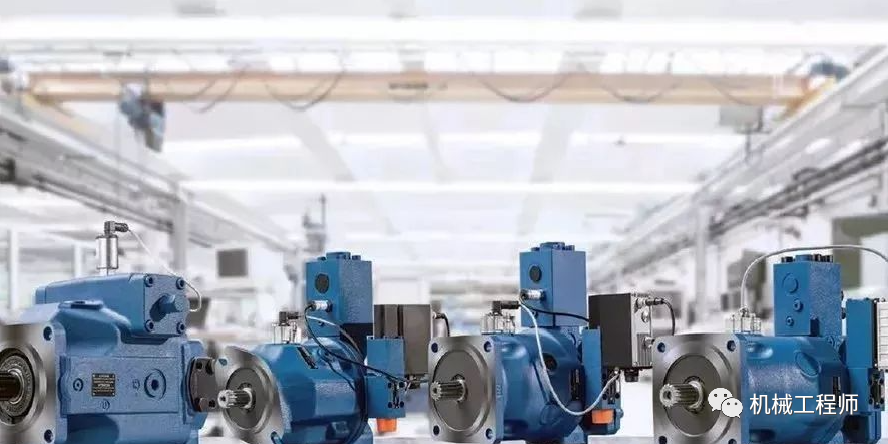

3、液压泵的安装及要求

液压泵布置在单独油箱上时，有两种安装方式:卧式和立式。立式安装，管道和泵等均在油箱内部，便于收集漏油，外形整齐。卧式安装，管道露在外面，安装和维修比较方便。

液压泵一般不允许承受径向负载，因此常用电动机直接通过弹性联轴节来传动。安装时要求电动机与液压泵的轴应有较高的同心度，其偏差应在0.1mm以下，倾斜角不得大于1°，以避免增加泵轴的额外负载并引起噪声。

必须用皮带或齿轮传动时，应使液压泵卸掉径向和轴向负荷。液压马达与泵相似，某些马达允许承受一定径向或轴向负荷，但不应超过规定允许数值。某些泵允许有较高的吸油高度。而有一些泵则规定吸油口必须低于油面，个别无自吸能力的泵则需另设辅助泵供油。

安装液压泵应注意:

1）液压泵的进口、出口和旋转方向应符合泵上标明的要求，不得反接。

2）安装联轴器时，不要用力敲打泵轴，以免损伤泵的转子。

4、辅助元件的安装及要求

除去流体连接件外，液压系统的辅助元件还包括，过滤器、蓄能器、冷却器和加热器、密封装置以及压力表、压力表开关等。辅助元件在液压系统中是起辅助作用的，但在安装时也丝毫不容忽视，否则也会严重影响液压系统的正常工作。

辅助元件安装应注意:

1）应严格按照设计要求的位置进行安装并注意整齐、美观。

2）安装前应用煤油进行清洗、检查。

3）在符合设计要求情况下，尽可能考虑使用、维修方便。
