高边坡立面图绘制程序大更新

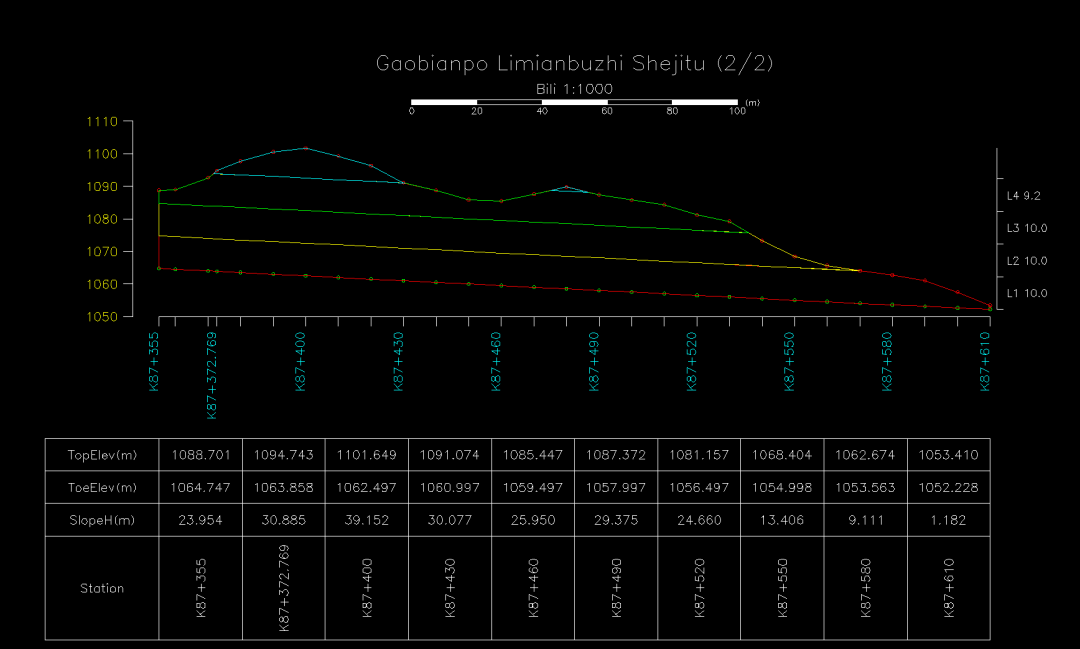

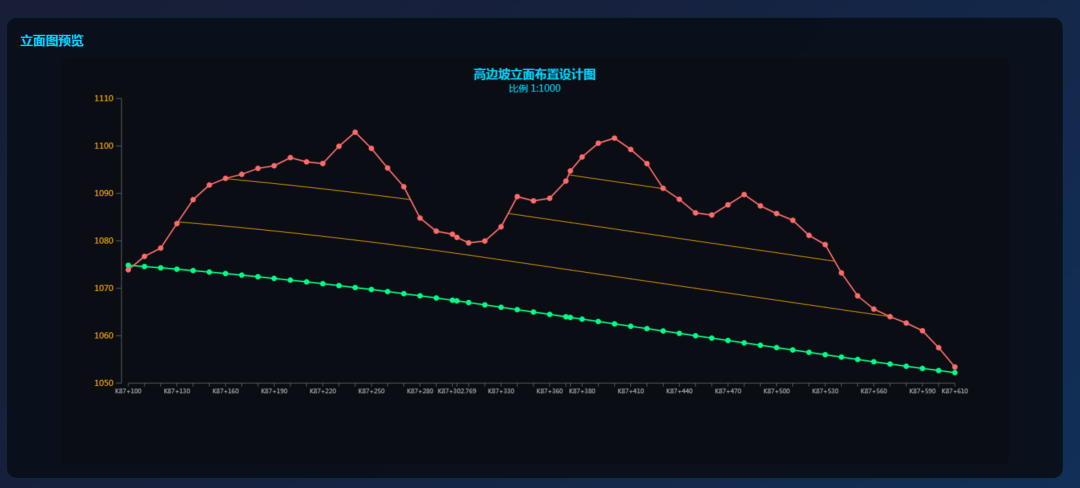

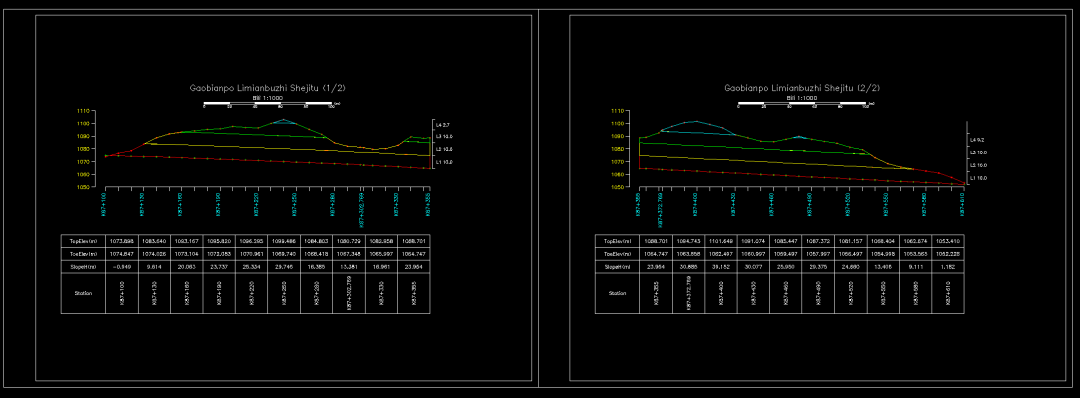

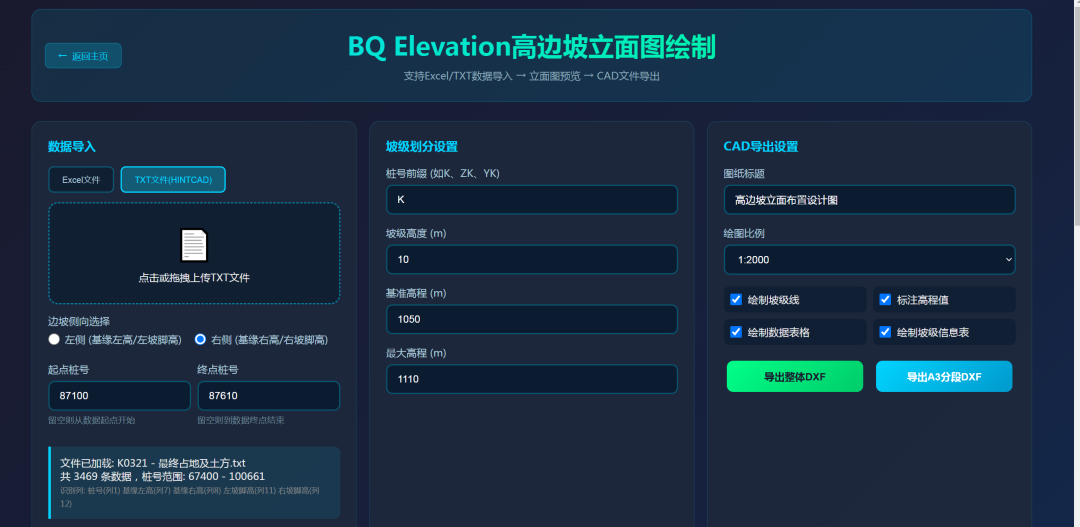

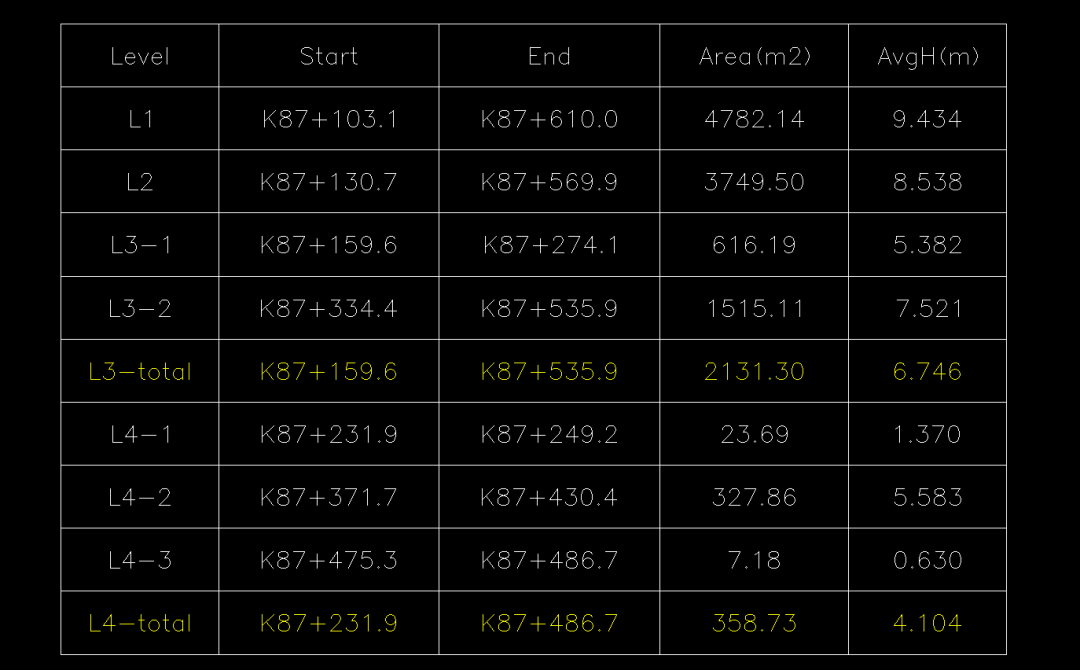

路基路面自动化设计平台中高边坡立面图绘制模块迎来大更新。 更新一：对边坡长度较长的高边坡，输出dxf可以选择A3分段dxf，导出直接就是按A3图框分成多段的dxf。 更新二：高边坡信息表不再简单的一级一行，而是对于同一级有多个区域会分别显示，如L2-1、L2-2，各个区域都有自己的起终点和平均高度。在其下会有L2-Total就是所有区域的实际面积和以及实际边坡平均高度。对于局部区域平均高度较低的区域可以单独计量设计。 更新三：增加高边坡各桩号设计挖方高度、横坐标刻度以及每级高度标尺等。并且每个区域都是闭合的，可以直接查看相关面积，便于自核复核。 原来30分钟画一个立面图，现在只需要将纬地数据输入后输入高边坡的起终点即可得一个95％完成度的立面图，设计师只需要将各级防护名字加入即可。
