告别“纸上谈兵”：12自由度模型如何精准把脉电动车振动？

长久以来，工程师们依赖经典的6自由度模型来设计优化悬置。这个模型将电机视为一个刚体，而将其支撑基础（如副车架或车身）看作无限坚硬、纹丝不动的“大地”。这在传统燃油车上或许够用，但对于结构迥异的电动车，却开始“水土不服”。

问题出在哪？ 核心在于电动车的两大变化：

1. 电机悬置更“硬”：为应对电机更大的扭矩输出，其悬置刚度设计得比发动机悬置高很多。

2. 副车架连接更“软”：为提升舒适性，副车架与车身之间普遍采用橡胶衬套进行柔性连接。

这样一来，副车架不再是一个“不动”的基础，它本身也具有了显著的质量和弹性。继续把它当成无限刚体，计算结果自然会与实际产生巨大偏差。

解决方案：从6自由度到12自由度的思维跃迁

为解决此问题，一项前沿研究构建了全新的 “副车架-电机悬置系统12自由度振动分析模型” 。这不仅仅是在6的基础上简单加6，而是一种建模理念的升级。

模型的核心创新在于：它将电机和副车架分别视为两个独立的、在空间中具有6个运动自由度（三个平动、三个转动）的刚体。两者之间通过电机悬置连接，副车架则通过副车架衬套与假想的“大地”（车身）相连。这样，系统的动态耦合关系被更真实地还原。

 图1：副车架-电机悬置系统12自由度振动分析模型示意图

“武器”升级：自主GUI计算程序

有了先进的模型，还需强大的计算工具。研究团队并未满足于商用软件的黑箱操作，而是自主编写了图形用户界面（GUI）计算程序。这款专用工具能够直接输入电机、副车架的质量、惯量、质心坐标，以及所有悬置和衬套的三向刚度与位置坐标，快速求解系统的12阶固有频率和能量分布（解耦率），使设计优化效率倍增。

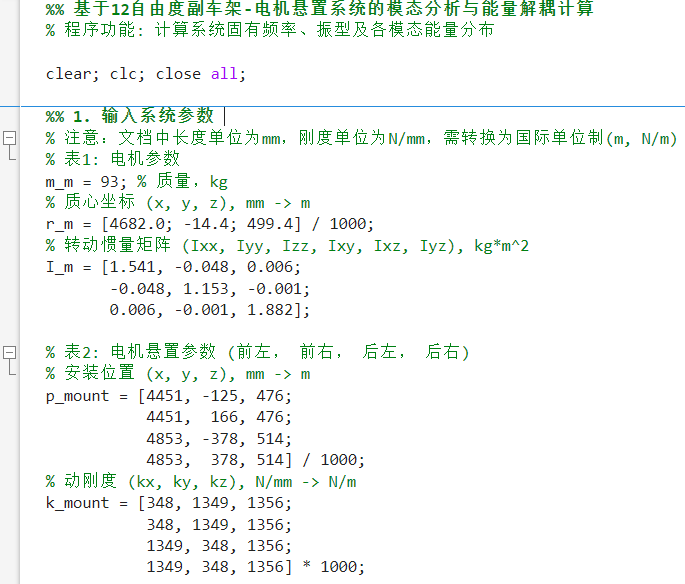

图2 Matlab计算程序界面

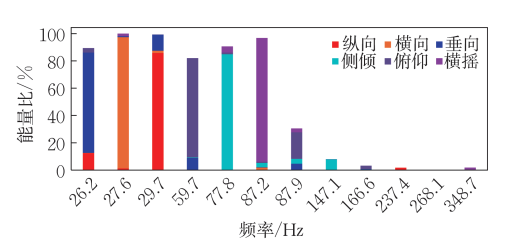

图3 电机刚体模态频率和能量分布

真刀真枪的验证：仿真 vs. 实车

理论的正确性必须接受试验的拷问。研究团队以某电动车型A的后驱动系统为对象，将12自由度新模型、传统6自由度模型的计算结果，与实车模态测试结果进行了全面对比。

结论令人振奋，也发人深省：

数据解读：

1. 传统模型在关键方向严重“失准”：在直接影响乘坐舒适性的垂向和俯仰模态上，6自由度模型的误差高达11Hz以上，已完全无法指导精细设计。

2. 新模型展现惊人精度：12自由度模型在这两个最关键的方向上，与实测结果的误差仅0.2Hz和0.2Hz，几乎完美吻合！在横向和纵向，精度也大幅提升。

3. 局限性诚实的启示：在侧倾和横摇方向，即便12自由度模型仍有误差。研究坦诚指出，这是由于模型将车身视为无限大刚体，且忽略了悬置/衬套的扭转刚度等因素。然而，由于电机在这两个方向的激励通常较小，此误差在工程上可接受。这恰恰说明了模型的实用边界和未来可继续优化的方向。

为何12自由度模型能成功？

文档一针见血地指出：在所述系统中，电机与副车架的质量、电机悬置与副车架衬套的刚度处于同一量级。此时，副车架不能再被忽略，它作为一个“中间弹性质量块”，深度参与了整个系统的振动耦合。12自由度模型正是通过引入这个“中间体”，抓住了主要矛盾。

结语：从“部件设计”到“系统设计”的范式转变

这项研究不仅验证了一个更精确的模型，更预示了一种设计范式的转变：在电动车及集成化更高的底盘上，子系统（如悬置）的设计必须置于更大的系统耦合中考量。

单纯优化悬置本身可能事倍功半，而将副车架乃至车身特性纳入协同设计，才能从源头更精准地控制振动。这项基于12自由度模型的仿真设计方法，正是为我们打开了这扇“系统优化”之门，为打造更宁静、更高级的电动汽车提供了关键的工具与洞见。

参考文献：童东红等，基于 12自由度的副车架-电机悬置系统仿真 设计及优化 汽车与新动力
