预先安排的完美邂逅：涡流搅拌摩擦焊中的“预制”智慧
导语：当传统焊接在难焊钢材前“望而却步”，当昂贵工具在高温摩擦下“伤痕累累”，高端制造中的连接难题，似乎总在“性能”与“成本”之间徘徊不前。最近，东南大学机械工程学院的研究团队在《金属学报》上发表的创新研究，带来了预制涡流搅拌摩擦焊（PF-VFSW）新工艺，如同为材料与工具预先安排的完美邂逅，不仅让焊缝深度精确可控，还确保焊接质量表里如一，有望让难焊钢材的搅拌摩擦焊接迈进质量稳定可靠、低成本的新阶段。
焊接强度、成本与可靠性的三角难题：
在高端制造领域，有一类让焊接工程师们格外头疼的材料，它们被称为“难焊钢材”，比如用在航空航天的高氮不锈钢、核电装备里的氧化物弥散强化钢等。这些材料本身性能优异，但一到焊接环节，就暴露出一个经典的不可能三角难题：强度、成本、可靠性总是难以兼得。想要焊缝牢固如初，往往就得祭出天价工具，比如一套能扛住上千度高温的专用搅拌头，但磨损较快，焊几个接头成本就冲上云霄，可如果考虑控制成本，选用普通工艺，焊缝深处又容易藏匿焊接缺陷，像一颗悄悄埋下的定时炸弹，可靠性无从谈起。这个困局，让许多关乎安全与性能的关键部件，不得不在“焊得牢”和“焊得起”之间反复权衡。能否找到一条新路，让难焊钢材的焊接，既强韧、又可靠、还能控住成本，做到“我全都要”，已成为摆在制造业面前亟待突破的技术难题。
破局之道，就在其中：预制涡流搅拌摩擦焊
“预制涡流搅拌”：为焊接预设“完美剧本”
如果传统焊接是让材料即兴相亲，那么东南大学团队研发的预制涡流搅拌摩擦焊，则像一位深谋远虑的剧情导演。在焊接开始前，通过预制锥孔为材料铺设好“相遇轨迹”，如同为这场结合写下精准的“剧本大纲”。当搅拌工具落下，涡流便在预设的通道中从容起舞，钢材如同被引导的演员，在既定的热力场中细腻舒展、层层交融。这一过程，不是偶然的邂逅，而是精心的编排，不是强行的拼合，而是在预设的节奏中，让材料完成一场从容而牢固的“结构性共鸣”。焊接，从此成为一场可设计、可预见、可重复的精密协作。
“内部涡流塑性区”——材料自主融合的“精密舞台”
通过预制锥孔并结合涡流搅拌，在材料内部形成了一个“高温塑性舞蹈区”。在这里，金属不会熔化，而是在固态下热情“流动”，晶粒尺寸显著细化至3.8微米，氧化物等杂质被彻底搅散。就像为材料做了一场精密的“内部健身”——晶粒变细、结构变匀，自己从内部融为一体。
打破不可能三角：100%的连接效率
研究方法：预制的智慧，美丽的邂逅
研究人员为Q195钢精心设计了一场“美丽的邂逅”。3毫米厚的低碳钢板是本次的核心主角，而预制涡流搅拌摩擦焊（PF-VFSW）工艺，则为它们搭建起深度结合的舞台。实验选用了两种不同材质的套筒——WC-Co与W-Re，并像调试最佳共舞节奏一般，系统调节了转速、焊速与倾角等一系列工艺参数，只为找到让材料结合得最牢固、最均匀的“黄金节拍”。“共舞环节”结束后，借助光学显微镜（OM）、扫描电子显微镜（SEM）、电子背散射衍射（EBSD）等系列显微观测技术，对接头的晶粒组织、界面状态展开了一次全景式扫描，确保这场“钢铁重构”不仅外在完整，而且表里如一。

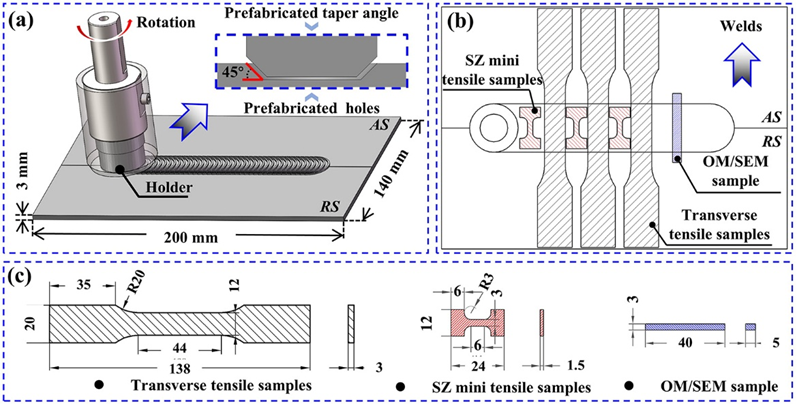

图1（a）PF-VFSW工艺示意图；（b）测试试样在接头对应位置；（c）试样尺寸

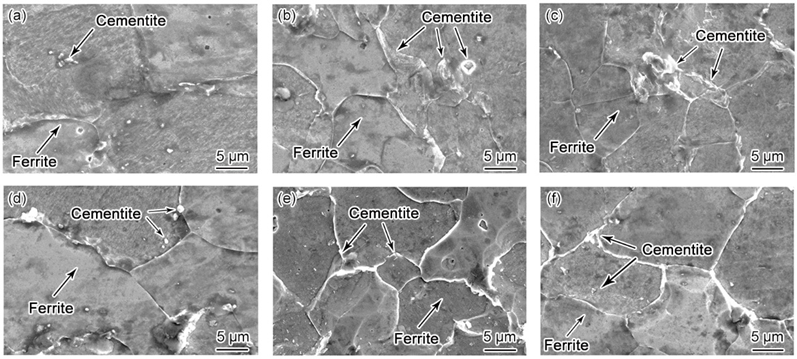

图2 使用WC-Co和W-Re套筒在各自最优参数条件下制备接头不同位置SEM像：（a，d）BM；（b，e）SZ；（c，f）TMAZ

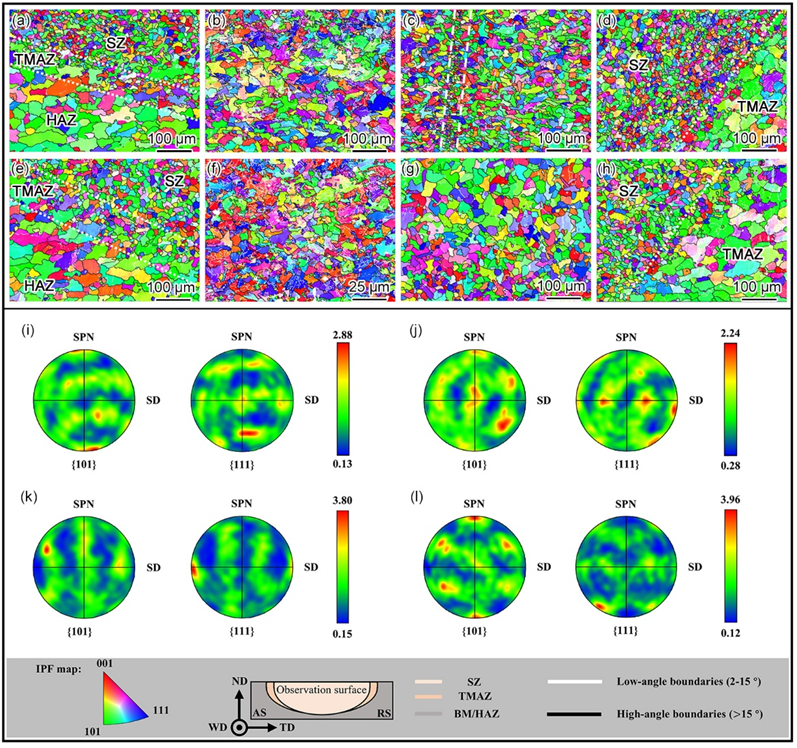

图3 使用WC-Co和W-Re套筒在各自最优参数条件下所获接头的反极图和极图：（a，e）位于前进侧的TMAZ；（b，f，i，k）SZ上部位置；（c，g，j，l）SZ下部位置；（d，h）位于后退侧的TMAZ
力学性能的完美答卷
显微测试结果表明，采用PF-VFSW工艺所获接头焊缝区域显微硬度显著提升，最大增幅18.90%，抗拉强度最高可到330MPa，比母材提高了5.91%。

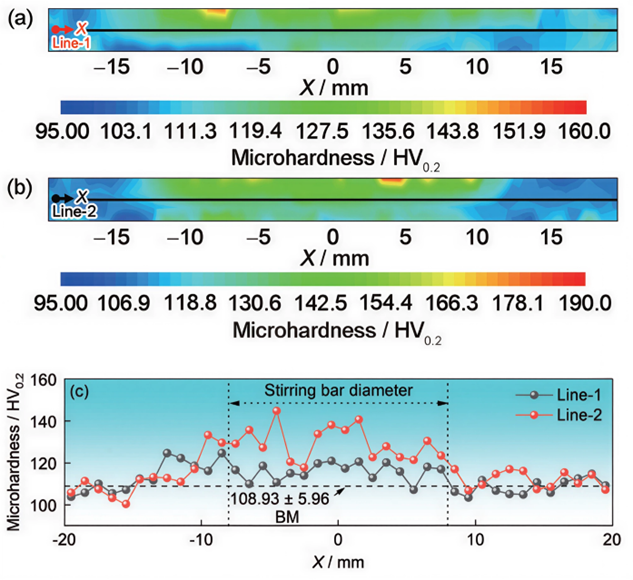

图4 使用WC-Co和W-Re套筒在最优参数条件下所获接头横截面的显微硬度分布云图及曲线：（a）WC-Co套筒；（b）W-Re套筒

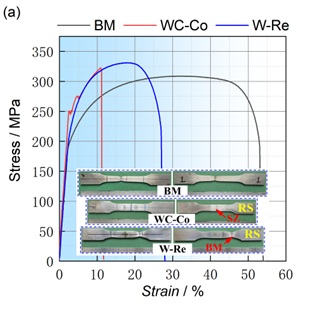

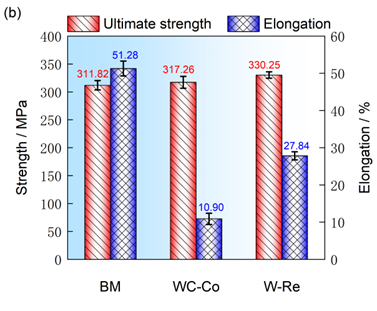

图5（a）BM及WC-Co和W-Re套筒制备试样的工程应力-应变曲线；（b）详细拉伸性能数据
结语：破解难焊钢材的不可能三角
东南大学机械工程学院研究团队通过创新的预制涡流搅拌摩擦焊（PF-VFSW）工艺，成功为难焊钢材的焊接问题开辟了新路径。这项工艺不仅让焊接告别了强度与成本的艰难抉择，更实现了接头性能的全面提升。未来，该技术有望在航空航天关键构件和高端装备制造等领域发挥重要作用，推动我国高端制造业向更可靠、更经济、更高效的方向稳步迈进。
