作业5介绍

1. 试求图 1 所示各梁中截面 1-1， 2-2 上的剪力和弯矩， 这些截面无限接近于截面        或       。 设       ，      ，      ，       均为已知。


图 1

1. 设图 2 所示各梁的载荷       ，      ，       和尺寸        均为已知。 （1） 试列出梁的剪力方程和弯矩方程； （2） 作剪力图和弯矩图； （3） 确定        及       。


图 2

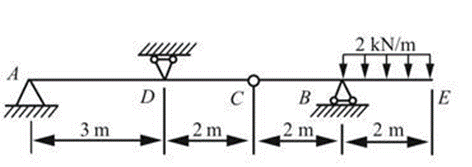

1. 用简易法作组合梁的剪力图和弯矩图。（提示：利用        点铰接条件，求出        和        处支反力，然后将        当作“一个梁”分析。注意校核        点弯矩是否为       ）

   图 3

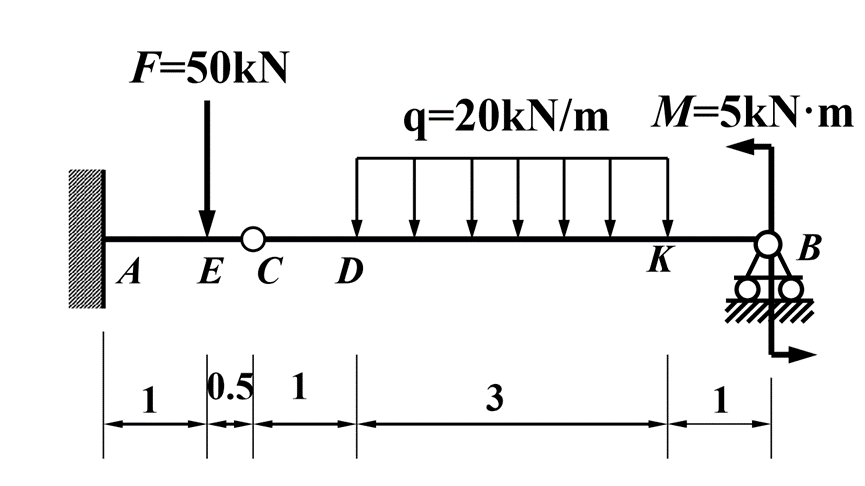

1. 作图 4 所示各梁的剪力图和弯矩图。（提示：利用        点铰接条件，求出       、      、       的支反力，然后将        当成“一个梁”分析。注意校核        点弯矩是否为       ）


图 4

1. 作图 5 所示刚架的弯矩图。


图 5
