动力电池设计规范 - 7

6月前浏览860

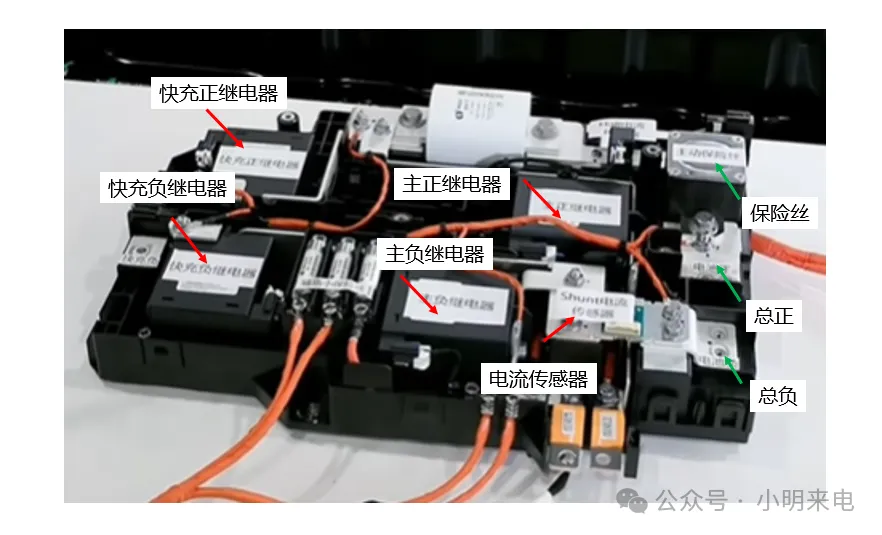

1.5.3.5 BDU(电池切断单元)设计

1) 外观要求

整体外观完好,不得有划痕、凹陷、破损、裂纹、变形等制造缺陷;整体外观面保持清洁,不得有油渍、污渍或其他影响外观的附着物;外观表面需标识产品型号和生产日期。

2) 温度范围

工作环境需满足-40℃~85℃,存储环境温度满足-40℃~125℃。

3) 结构要求

应能可靠固定,便于拆装维修。

4) 功能要求

  • 提供主回路预充;
  • 分断电池包和外部负载;
  • 承受电动汽车运行时的额定电流及正常过流保持正常工作;
  • 若电池切断单元含主回路熔断器,熔断器应能在短路电流及时可靠分断,电池切断单元内部各零件不起火、不爆炸;
  • 能够可靠吸合和断开;
  • 电压采集;
  • 电流采集;
  • 其他附加功能。

5) 低压电线束

采用的低压电线束应符合QC/T 29106 的规定。

6) 高压采集线束

采用的高压采集线束额定电压应满足电池包最高电压等级要求,匹配相应载流能力线径。

7) 硬铜巴

采用的硬铜巴应符合GB/T 2529-2012 的规定

8) 电路导通及控制

根据高低压原理图对电池切断单元所有接口进行导通测试,能正确响应BMS 控制指令,要求符合高压原理图。

9) 高压回路内阻

对电池切断单元中所有铜排连接点进行接触电阻测试,按照额定电流通流,以温升不超过60K 作为接收标准。

10) 温升要求

电池包正常工作状态下,电池切断单元内部各器件应工作在各器件规定的工作环境温度区间,且不影响电池切断单元周边零件的正常工作。

11) 电气间隙与爬电距离

满足GB/T 16935.1-2008 低压系统内设备的绝缘配合第1 部分:原理、要求和试验,电气间隙和爬电距离应按污染等级3 设计。

12) 绝缘耐压性能

耐压:采用50~60Hz(2U+1000)V 交流电压进行测试,持续1min,要求无介质击穿和电弧现象,且漏电流≤10mA。
绝缘: GB 38031 附录B 的方法2。

13) 防护要求

电池切断单元在装配后的防护性能满足IPXXB。

14) 阻燃要求

电池切断单元所有零件应满足《GB/T 2408-2008 塑料燃烧性能的测定水平法和垂直法》水平HB,垂直V0 燃烧等级要求。

15) 噪声要求

在0.3m 处测试,额定电流300A 以下(含300A)小于75dB,或满足主机厂定义NVH 接受标准。

16) 耐盐雾

满足48h 盐雾试验要求,试验按照标准GB/T2423.17-2008 执行。

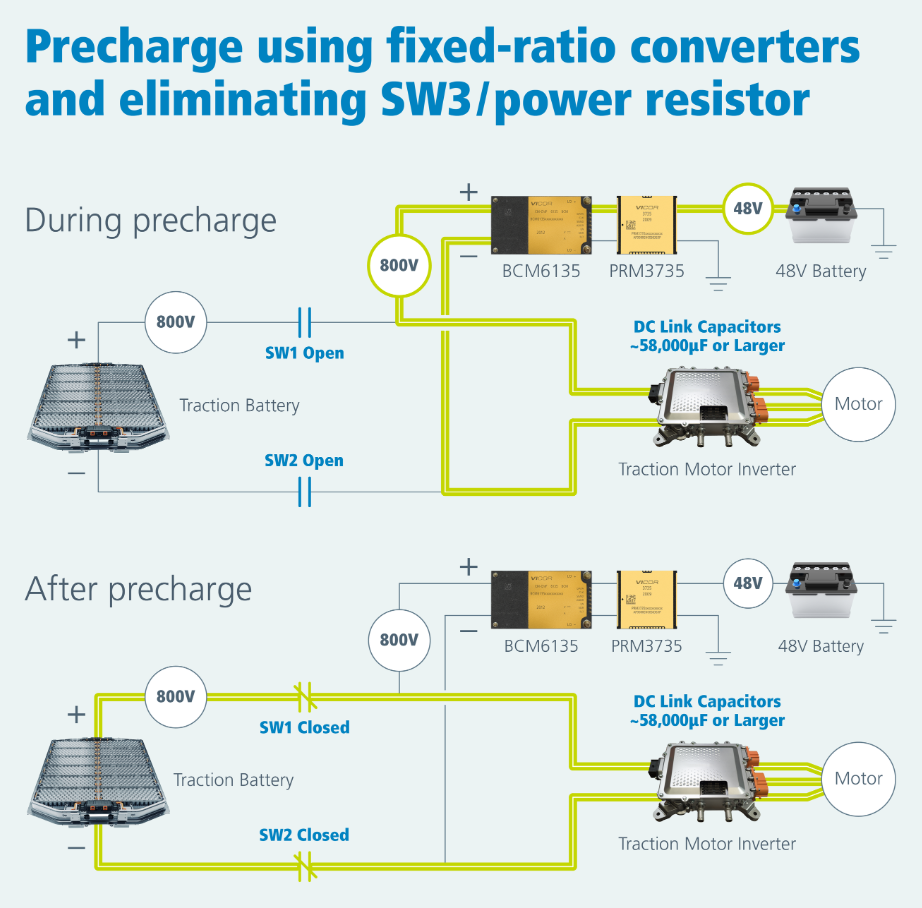

1.5.3.5.1 预充电回路选型计算

1) 预充时间要求

按各主机厂内部标准执行。

2) 预充压差

主回路导通前,预充电压压差建议:
<500V 车型预充压差≤20V,≥500V 车型预充压差≤30V。

3) 预充电流/电压上升速率

匹配各主机厂电机电容允许的电流/电压上升速率。

4) 连续预充能力

应能承受连续10 次预充(预充间隔时间由各主机厂自行定义),预充回路及周边零件不得出现烧融、烧灼现象,电池切断单元功能正常。

5) 预充电阻选型

电压电容随时间的关系:
ut:预充时间t 时刻的电容电压;u0:初始电压;us:电池包最高电压;R:预充电阻;C:预充电容
预充前u0=0,则:
可得出预充电阻R:
预充电阻发热量:
这些热量在预充时间t 内产生,可以计算出整个过程的平均功率:

6) 预充继电器选型

预充过程中电流逐渐减小,无持续电流,可参考预充初始阶段峰值电流进行选型:

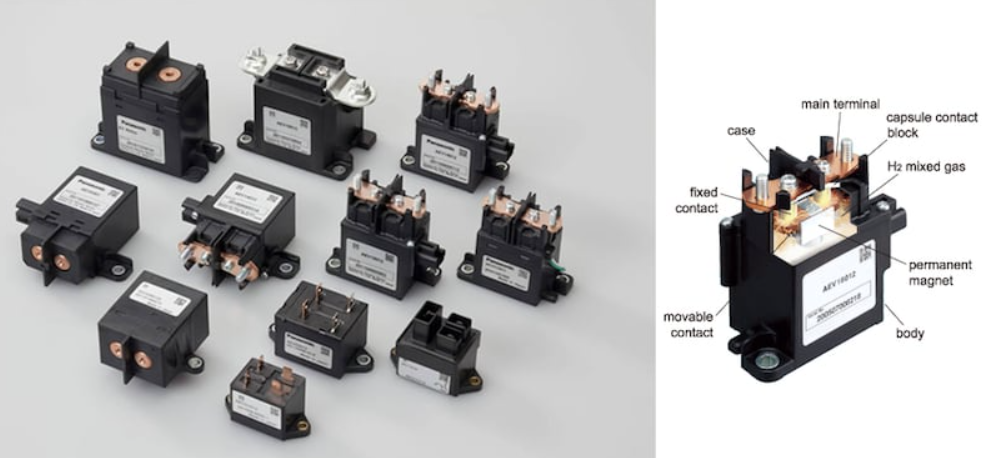

1.5.3.5.2 接触器

1) 外观标识

接触器外观完整,无明显结构缺陷和锈蚀。标志应清晰,持久。
下列信息应标志在熔断体上:
  • 制造商名称或易识别的商标;
  • 额定电压;
  • 额定电流;

2) 端子强度要求

接触器的接线端子(主电路、控制电路和辅助电路),应有稳定持久的接触压力、良好的电接触性能、足够的载流能力及机械强度,能经受新能源车辆上的振动和冲击。

3) 绝缘电阻

断开的触点各引出端间、线圈引出端与触点引出端间的绝缘电阻应满足下列要求:
  • 正常条件下:≥500 MΩ(at 1000 Vd.c.),5s;
  • 试验中、试验后及湿热条件下:≥50 MΩ(at 1000 Vd.c.),5s。

4) 耐受电压

断开的触点各引出端间、线圈引出端与触点引出端间间施加2U+1000 VAC 工频电压1min,泄漏电流<1mA

5) 正常工作环境

温度:-40℃~85℃
海拔:<2000m
对于偏离上述条件的工作环境,需要与制造厂协商。

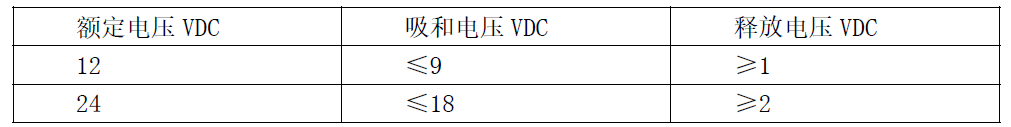

6) 吸合及释放电压

7) 吸合、释放及回跳时间

继电器额定电流300A 以内,吸合时间≤50ms,释放时间≤30ms,触点吸合时的回跳时间≤5ms;
继电器额定电流300A 以上,吸合时间≤100ms,释放时间≤30ms,触点吸合时的回跳时间≤10ms。

8) 额定电压及额定电流

各主机厂/电池厂根据整车需求选定满足要求的电压等级和额定电流产品。在额定电压和额定电流下,接触器温度应符合产品材料耐温特性。

9) 整车持续电流和峰值电流

在整车持续电流和峰值电流下,接触器应能可靠工作,温度应符合产品材料耐温特性,温升不影响周边器件的正常工作。

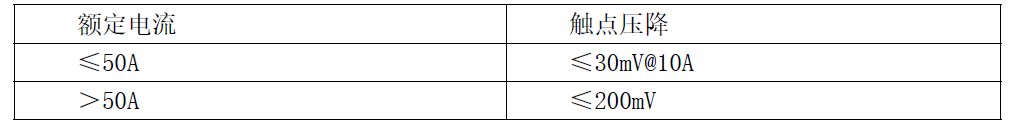

10) 触点压降

11) 容性负载电气寿命

<500V 产品,在20VDC 压差,τ=1ms 时,寿命大于2.5 万次;
≥500V 产品,在30VDC 压差,τ=1ms 时,寿命大于2.5 万次。
备注:压差仅做参考,可以结合电源系统内阻情况,降低压差以便达到寿命要求。

12) 正向切换电寿命

正向额定电流切换电寿命>1000 次

13) 反向切换电寿命

反向额定电流切换电寿命>500 次

14) 抗短路电流耐受能力

接触器全寿命范围内抗短路能力,要求在额定电压下,按照回路中可出现最大短路电流及最小短路电流持续5ms,继电器不起火、不爆炸。

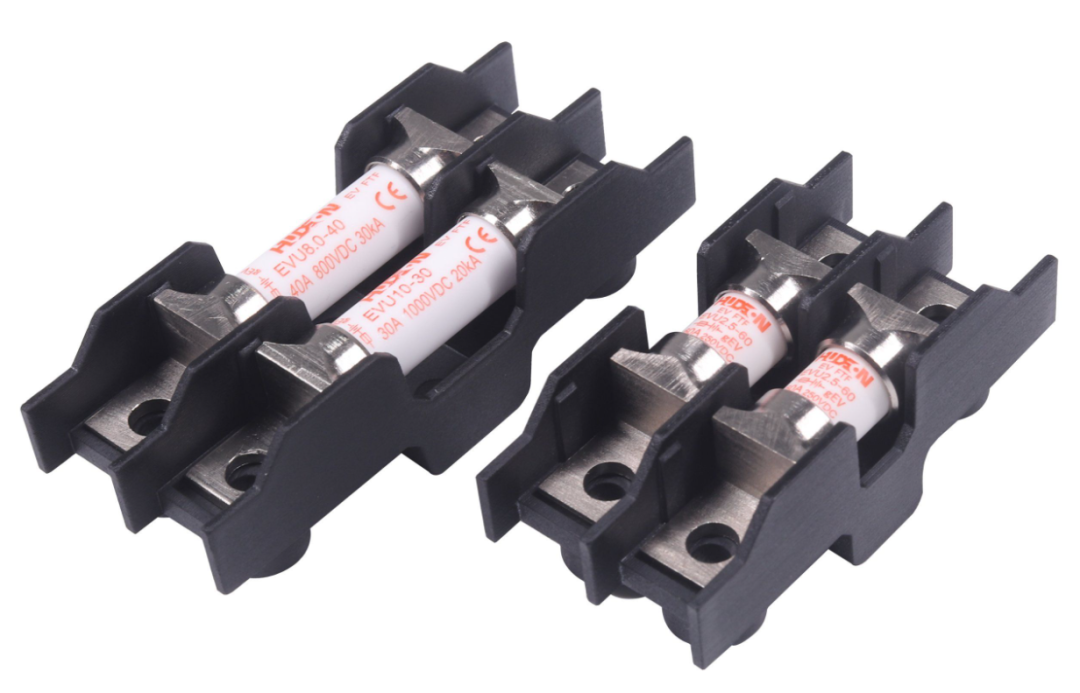

1.5.3.5.3 熔断器

1) 外观标识

熔断器外观完整,无明显结构缺陷和锈蚀。标志应清晰,持久。
下列信息应标志在熔断体上:
  • 制造商名称或易识别的商标;
  • 额定电压;
  • 额定电流;

2) 结构强度

熔断体应具有足够的机械强度,触头应可靠固定。应能方便安全地更换熔断体,且在更换过程应具有足够的耐机械性能。

3) 正常工作环境

熔断器正常工作环境定义如下:
温度:(23±5)℃;
海拔高度:<2000m;
干净的通风环境;
制造商推荐的电连接导体尺寸;
对于偏离上述条件的工作环境,需要与制造厂协商考虑温度、海拔、密闭环境、电连接等因素综合考虑降额系数。

4) 时间常数

熔断器应用电路,可能出现的短路路径状态的回路的时间常数(L/R)不大于2±0.5ms。
对于包含可能发生短路的路径的回路,如果其时间常数(L/R)可能大于2±0.5ms,应和制造厂协商。

5) 电压降

满足GB/T 31465.6-2017,对于额定电流>250A 产品,电压降<150mV

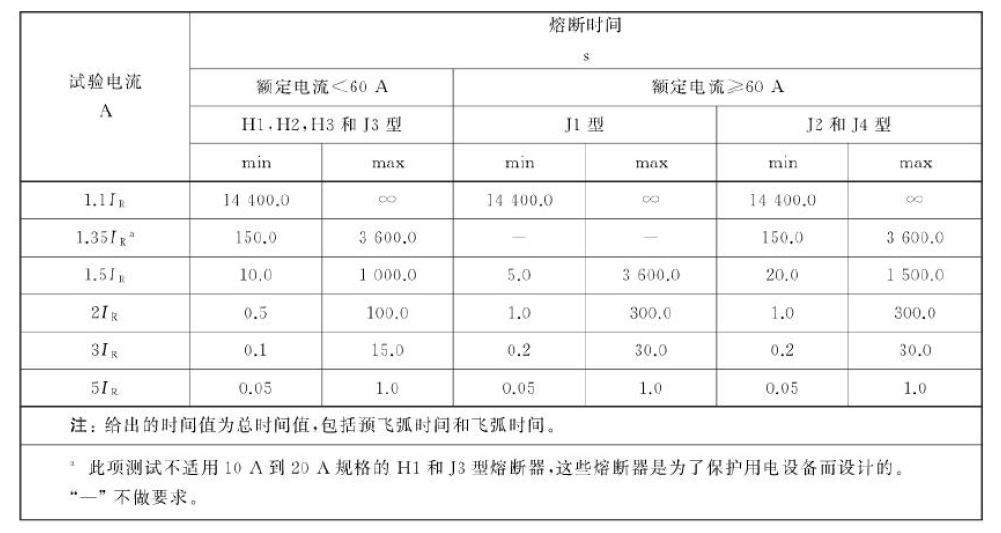

6) 分断能力及熔断时间

分断能力:熔断器应保证在动力电池系统正负输出极直接短路的电流(最大短路电流和最小短路电流)下能可靠安全分断,满足GB 38031-2020 外部短路试验要求。分断能力不低于10 kA。
熔断时间:按照GB/T 31465.6-2017 进行试验,熔断后,在额定电压下通过熔断器的电流不应超过0.5mA。

7) 电流循环冲击

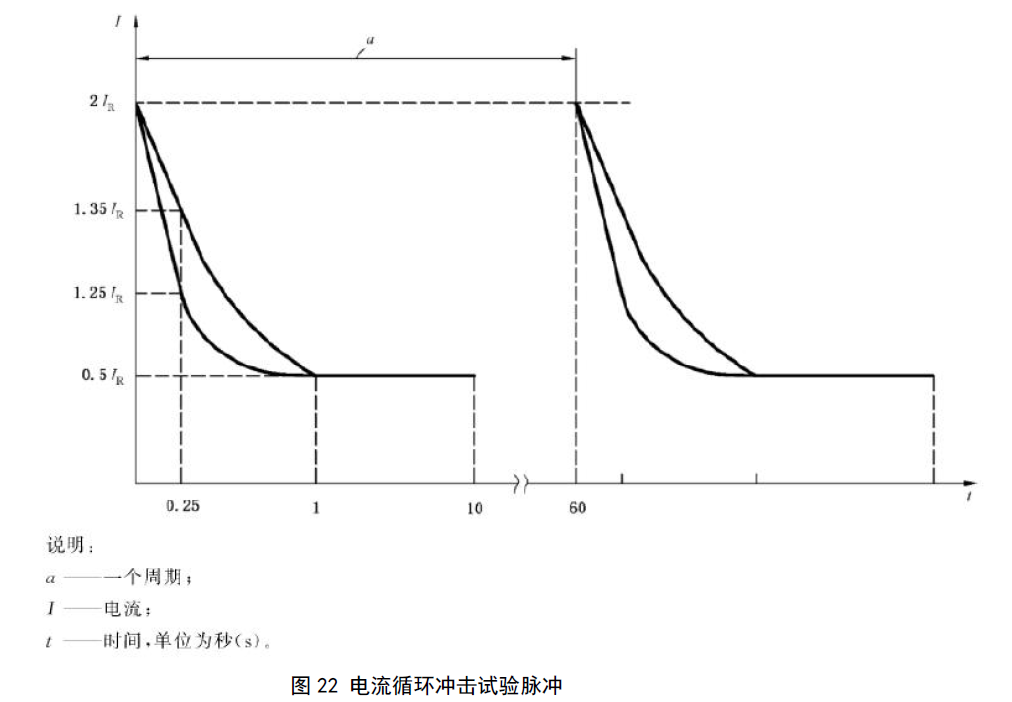

按照图22 和GB/T 31465.1-2015 进行试验。试验电流应在0.25s 内从2IR点降到1.25IR和1.35IR之间。每个周期的最初10s,稳态电流不应低于0.5IR。试验后,应满足第5 条和第6 条熔断时间要求。

8) 温升

参照GB/T 31465.6-2017 测试方法,使用下表规定的负载电流(对于I>250A 产品,负载电流为I/2)对样品通电40min,温升≤50 度。

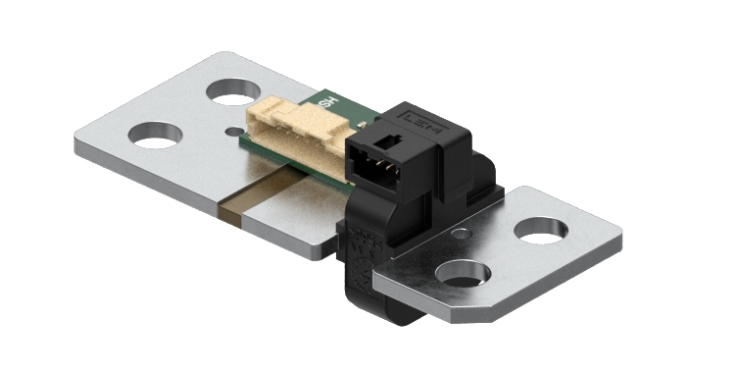

1.5.3.5.4 电流传感器

1) 工作环境温度

在电池包正常工作时,电流传感器工作温度不超过其规格书中明确的工作环境温度范围。

2) 精度及零点漂移

匹配各主机厂/电池包厂家BMS 需求精度及允许的零点漂移大小。

3) 动态范围

满足电池包正常工作电流工作范围,满足主机厂识别各过流故障等级。

4) 功耗

电流消耗<500mA
(未完待续)
