第33夜：锁定单位长度扭转角，三个视频分解圆轴扭转的变形分布规律
地点：深夜的研讨室，灯火通明。
人物：
小生：盯着画好的扭矩图，长舒了一口气。 老师傅：手里拿着一根画满横纵网格的橡胶圆轴，眼神里透着“好戏才刚开始”的笑意。
1. 只有扭矩，就能判断安全吗？
小生：师傅，账也查清了，内力扭矩 也算准了。有了这个数据，咱们是不是就能直接判断这根轴是否安全了？
老师傅：判断安全？（老师傅递过一根细铁丝和一根粗钢棒）小生，你回忆一下，咱们在讲拉压杆的时候，算出轴力 之后，是直接就给结论了吗？

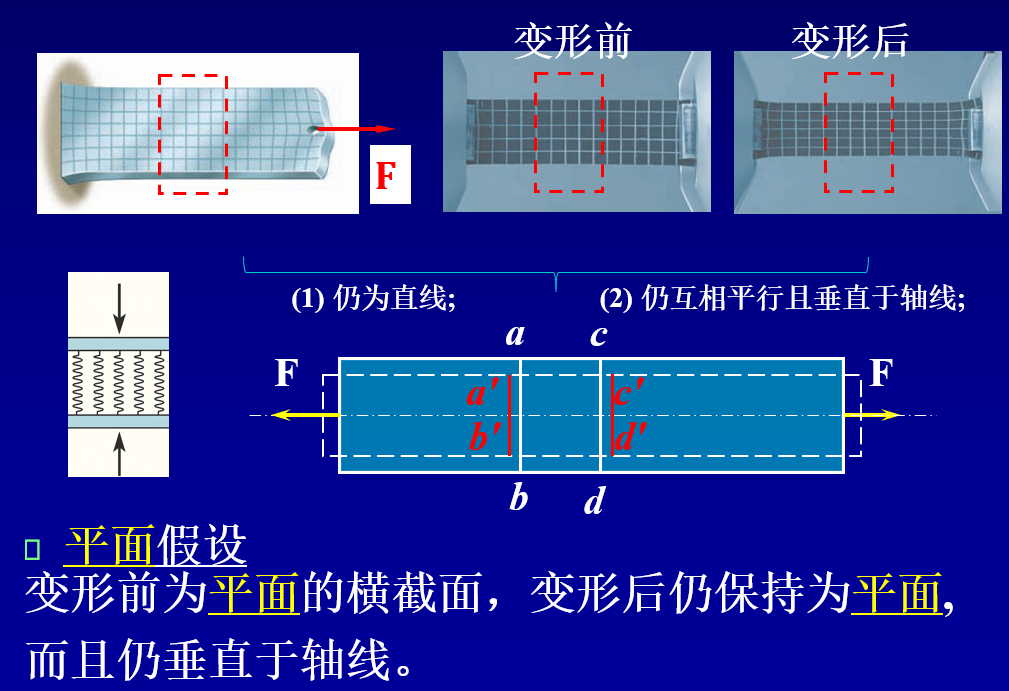

小生：噢，我想起来了！当时咱们说，同样的轴力，粗杆和细杆的承载能力完全不同。要求应力，咱们得先观察杆件是如何“受委屈”的——也就是它的变形规律。我记得那时候咱们用的是“画格子”的方法（图 1）。在橡胶杆表面画满横纵网格，拉伸后发现横线仍为直线，且互相平行并垂直于轴线。这就是拉压杆的平面假设。
第十三夜：众生平等——拉压杆应力是如何“摊平”的？(拉压杆应力）
2. 平面假设：圆轴的“特权”
老师傅：记性不错。今天我们要研究轴，逻辑完全一样，也得先看这一场“变形舞步”。咱们同样在圆轴表面“画格子”：横向画圆周线，纵向画轴向线。
小生：我观察了一下，拧过之后：
圆周线（横线）的形状和大小都没变，它们之间的距离也没变。 每一个截面好像只是绕着中心转了一个角度，像个硬圆盘在整体转动。 纵向线变成了斜线。
老师傅：这就是圆轴扭转的平面假设：变形前为平面的横截面，变形后仍保持为平面，其形状、大小及间距均保持不变，且各截面像刚体一样绕轴线作相对转动。

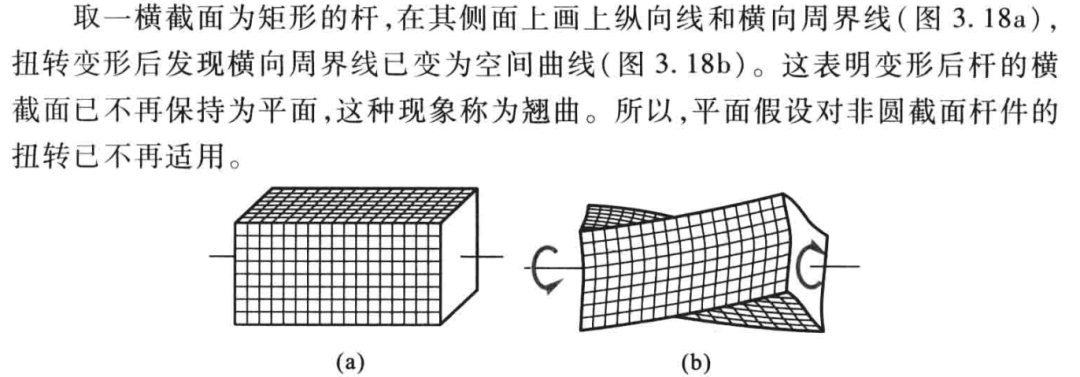

老师傅：但你要牢记，这套规律只对圆轴（实心或空心）有效！如果是矩形截面，一拧之后，截面会变得像波浪一样凹凸不平，这叫翘曲（Warping）。只有圆轴，才能在扭转中优雅地保持“平面”的尊严。
3. 线性积累：从位移到转角

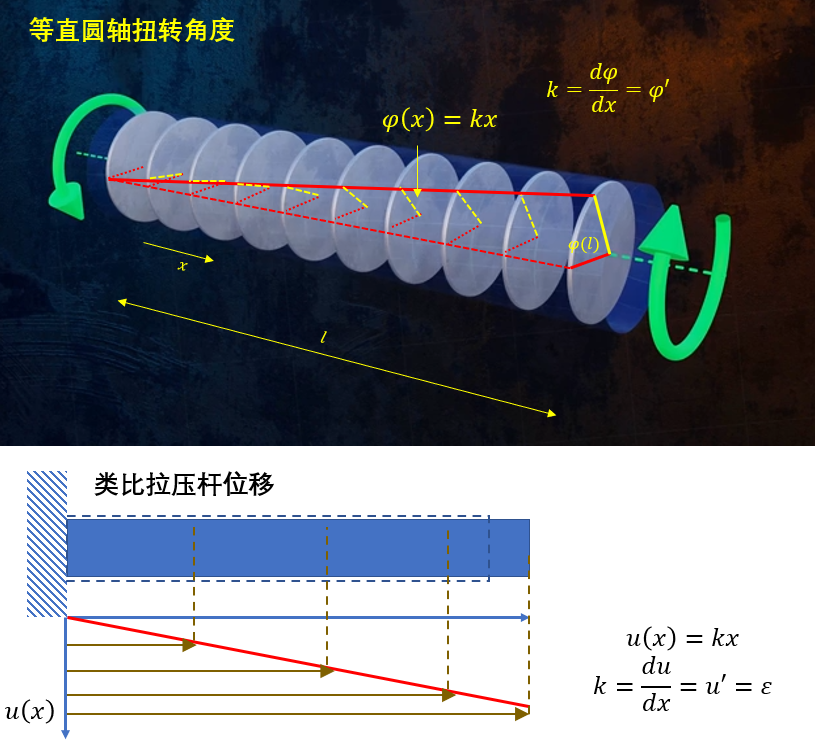

老师傅：既然每个截面都相对前一个转了一个微角，那咱们看看转角 是怎么分布的。每一个小微段都贡献了一点转动。如果固定住左端，右端的转角就是所有微段转角的累加结果。而且这种积累是线性的
小生：这和拉压杆位移变化规律很像呀，我记得如果拉压杆固定一段，拉另外一端：
拉压杆：位移沿着轴线是线性变化的， ，其斜率是线应变 。
轴扭转的沿着轴向的角度变化也有线性规律
扭转轴：扭转角沿着轴线也是线性变化的， 。
老师傅：这个斜率 ，也就是公式中的 ，我们称为单位长度扭转角。它反映了轴被“拧”的剧烈程度。

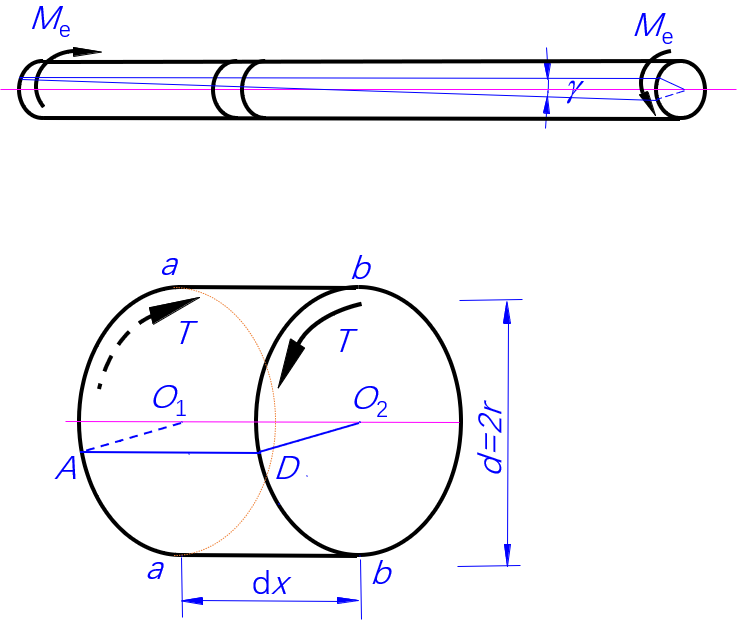

老师傅：最后，咱们把目光聚焦到轴表面的一个小方格上。
小生：原本横平竖直的矩形，在扭转之后变成了菱形！那个原本 90∘ 的直角变小了。
老师傅：你看，那个直角的改变量，就是我们要找的切应变 γ。
小生：我明白了！轴向拉压产生的是线应变 ε，而扭转产生的是切应变 γ。就像拉压通过 ε 找到了正应力 σ 一样，我们现在通过 γ，就能和切应力 τ 建立联系了！
4. 显微镜下的几何“枷锁”

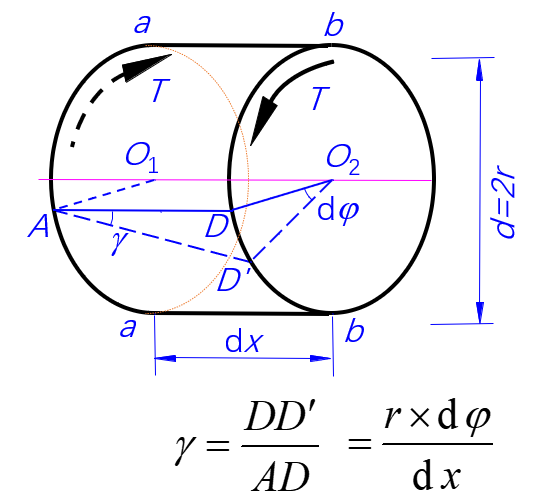

老师傅：现在我们需要聚焦轴的一个局部。你看，咱们在轴上取下一个长度为 的极薄圆柱微段。假定左端面固定，右端面相对于左端转了一个极小的角度 。
小生：明白了。盯住那条原本平行的纵向母线 ，当右端面转动后，点 跑到了 。
看右端面扇形 *：由于转角 极小，弧长 等于半径 乘以微角 ，即：
看侧面直角三角形 *：这里的直角边 就是微段长度 。由于变形极小，切应变 对应着直角的改变量，满足：
老师傅：合起来，表面的切应变就是：
5. 深入内部：半径 处的切应变

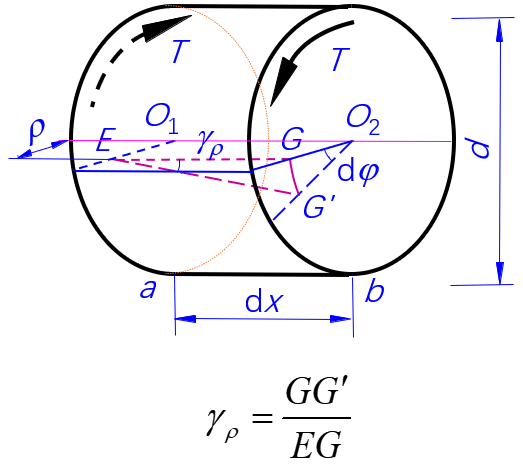

老师傅：表面看清楚了，那内部呢？咱们把目光往圆心收一收。如果在离圆心距离为 的地方找一点 。
小生：逻辑依然成立！
看端面：在半径为 的位置，弧长变为 。（在扇形 中） 看轴向： 看角度变化：原本垂直的母线偏转了 ：
小生：师傅，这个 出现了两次，看起来很复杂呀！老师傅：看起来有点唬人，其实就是刚刚咱们观察轴变形时候，出现的“单位长度扭转角”呀，
这个斜率 ，也就是公式中的 ，我们称为单位长度扭转角。它反映了轴被“拧”的剧烈程度。
小生：哦，既然 是常数，我发现了关于轴内变形的两个关键规律：
线性分布规律：在同一个横截面上，切应变 与到圆心的距离 成正比。 分布极值规律：圆心处 ， ；越往外走，变形越剧烈，在表面 处切应变达到最大值。
本章小结
| 平面假设 | |
| 几何方程 | |
| 核心枢纽 | 单位长度扭转角 |
| 分布特征 |
老师傅总结：你已经拿到了变形的“几何地图”。记住，无论材料是钢还是铝，只要它是圆轴，就遵循这个变形规律。
小生已经看穿了圆轴受扭时的“内心戏”。接下来，我们要利用物理关系（胡克定律），把这幅“变形地图”转化成“受力地图”——推导那个著名的扭转切应力公式 。准备好开始这段跨越吗？
