谐波减速器与电机直连时同轴度超差，会引发哪些典型失效，结构如何从设计上避免？
典型失效模式
异常发热
同轴度超差导致偏心负载，增加摩擦生热。 振动异响
偏心运动引发周期性冲击和噪声。 加速磨损
齿轮或轴承局部应力集中，缩短寿命。 精度丧失
输出端运动不平稳，重复定位精度下降。 密封失效
轴系偏摆损坏密封件，导致润滑泄漏。 设计规避措施
定位结构优化
采用“轴径定心+端面定位”组合，限制径向与轴向自由度。 形位公差控制
明确标注轴、孔的同轴度（≤0.02mm）及端面跳动公差。 柔性补偿设计
在联轴器环节加入膜片或波纹管结构，吸收微小偏差。 装配工艺保障
设计定位止口与调整垫片，便于现场校准对中。 监测预留接口
设置振动或温度传感器安装位，实现健康状态监控。 关键验证方法
激光对中检测
在总装阶段进行轴系对中测试。 有限元分析（FEA）
仿真偏心载荷下的应力分布与热变形。 耐久性测试
在超差极限工况下进行加速寿命试验。
工业机器人腕部关节案例
问题
谐波减速器与伺服电机安装时同轴度超差0.1mm，导致运行时产生异常振动与噪音。 失效表现
减速器柔轮局部过热，磨损加剧，重复定位精度下降超过±0.02mm。 设计改进
采用法兰端面定位与止口配合，将同轴度公差控制在0.01mm以内，并增加刚性联轴器补偿微幅偏差。 卫星天线驱动机构案例
问题
空间受限环境下电机与谐波减速器直接连接，因热变形导致同轴度超差。 失效表现
传动回差增大，天线指向精度波动，电机电流异常升高。 设计改进

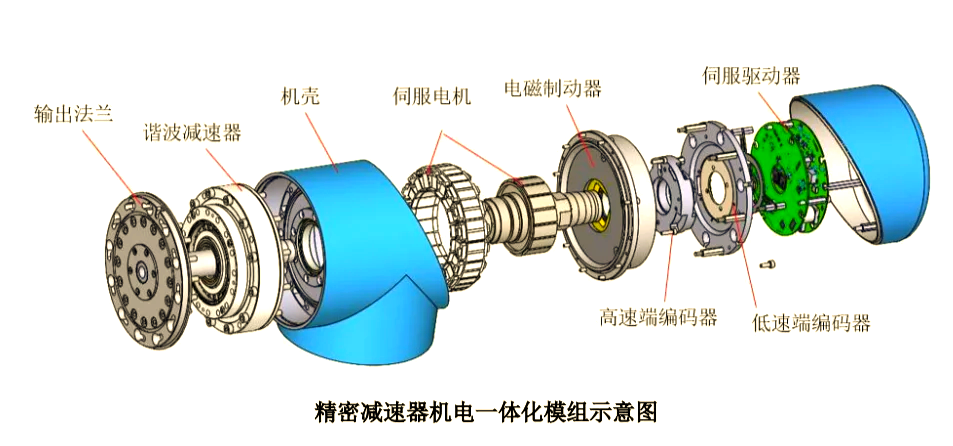

采用一体化壳体设计，将减速器与电机集成安装面，通过精密加工保证形位公差，并添加热隔离结构减少温度影响。 医疗机械臂旋转模块案例
问题
装配过程中谐波减速器输入轴与电机轴存在角向偏差，未充分校正。 失效表现
运行一个月后出现周期性异响，谐波发生器轴承磨损，传动效率下降15%。 设计改进
设计两级定位结构（轴径定心+端面压紧），采用预紧调整垫片控制轴向间隙，装配时使用激光对中仪检测同轴度。
同轴度：指机械零件上两个或多个圆柱面的轴线之间重合程度的几何公差，用于确保旋转部件轴线对齐。
形位公差：几何公差的总称，包括形状公差和位置公差，用于控制零件的实际形状和位置相对于理想几何特征的允许偏差。
轴径定心：一种定位方式，通过轴与孔的配合直径实现中心对齐，确保旋转部件的轴线重合。
端面定位：利用零件端面的接触进行轴向或径向定位的方法，常用于限制部件在轴线方向的位置。
