射频学堂｜一口气看懂天线！无线通信全品类天线超详细科普
大家好，这里是射频学堂。
在整个无线通信体系中，天线是最基础、最核心，却又最容易被忽略的关键部件。从口袋里的手机、桌上的路由器，到楼顶的基站、太空里的卫星、地面的雷达与无人机，只要依靠电磁波传递信号，就离不开天线。
但面对种类繁多、形态各异的天线，很多射频初学者、电子爱好者、物联网工程师都会感到困惑：这么多天线到底有什么区别？分别用在什么场景？内置与外置、全向与定向、微波与短波又该如何选择？
今天，我们就一次性讲透无线通信里所有主流天线，从基础原理、分类方式，到内置微型天线、基站 / 卫星大型天线全覆盖，内容详细、逻辑通顺、可读性拉满，非常适合射频、通信、物联网、电子工程方向学习与查阅。
一、天线基础：是什么、干什么、凭什么
在学习具体天线之前，我们必须先把天线的本质搞清楚。这一部分是所有天线知识的 “总纲”，理解之后再看各类天线都会一目了然。
1. 什么是天线？

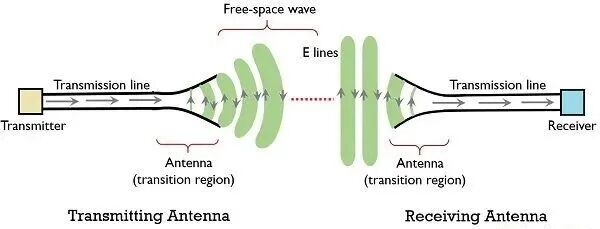

天线本质上是一种能量转换器，也是电路与自由空间之间的接口。
发射状态
：将传输线上的导行波（高频电流 / 信号）转换为在自由空间中传播的电磁波，向外部辐射。 接收状态
：将空间中的电磁波捕获并转换为传输线上的信号，送入接收电路。
广播、通信、雷达、导航、遥感、射电天文…… 一切依靠电磁波工作的系统，都必须以天线作为信号出入口。
2. 天线互易定理
天线有一个非常重要的通用特性：互易性。简单说：同一天线既可以用作发射，也可以用作接收，并且增益、方向图、阻抗、极化等关键电气参数完全保持一致。
3. 天线基本工作原理

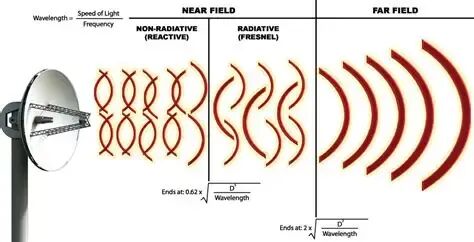

给一根导体通入高频电流，导体周围就会产生交变电磁场，按空间距离可分为两个区域：
近区（R ≤ λ/2π）
：电磁场与导体上的电流、电压强耦合，能量难以向外辐射。 远区（R ≥ λ/2π）
：电磁场脱离导体自主传播，形成可以有效传递信号的辐射场。
一个核心规律：导体长度越接近工作信号波长，辐射能力越强。这也是为什么不同频率必须搭配不同尺寸天线。
4. 天线通用关键参数
增益（Gain）
：表征天线对输入功率的有效利用与集中辐射能力，单位 dB。 效率（Efficiency）
：天线实际辐射功率与输入功率的比值，永远小于 1。 极化（Polarization）
：电磁波电场矢量的运动轨迹，直接影响信号收发匹配。 方向性
：天线辐射能量在空间中的集中程度。

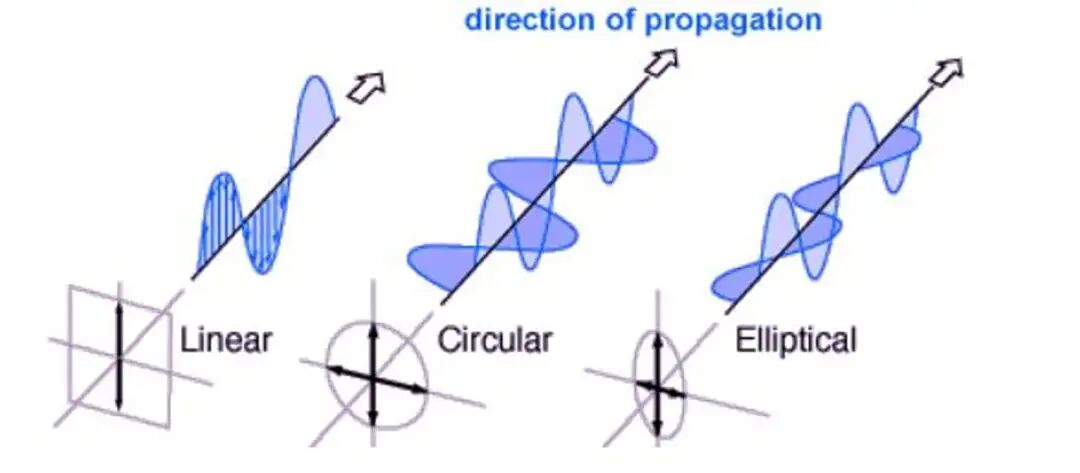

5. 天线极化类型
极化是无线通信系统匹配的关键，主要分为三类：
线极化
垂直极化：电场方向垂直于地面（广播、基站主流）。 水平极化：电场方向平行于地面（电视、部分微波系统）。 圆极化
：电场矢量端点随时间旋转，轨迹为圆形，分为左旋与右旋（卫星、GPS、无人机图传常用）。 椭圆极化
：实际工程中最普遍的极化形式，介于线极化与圆极化之间。

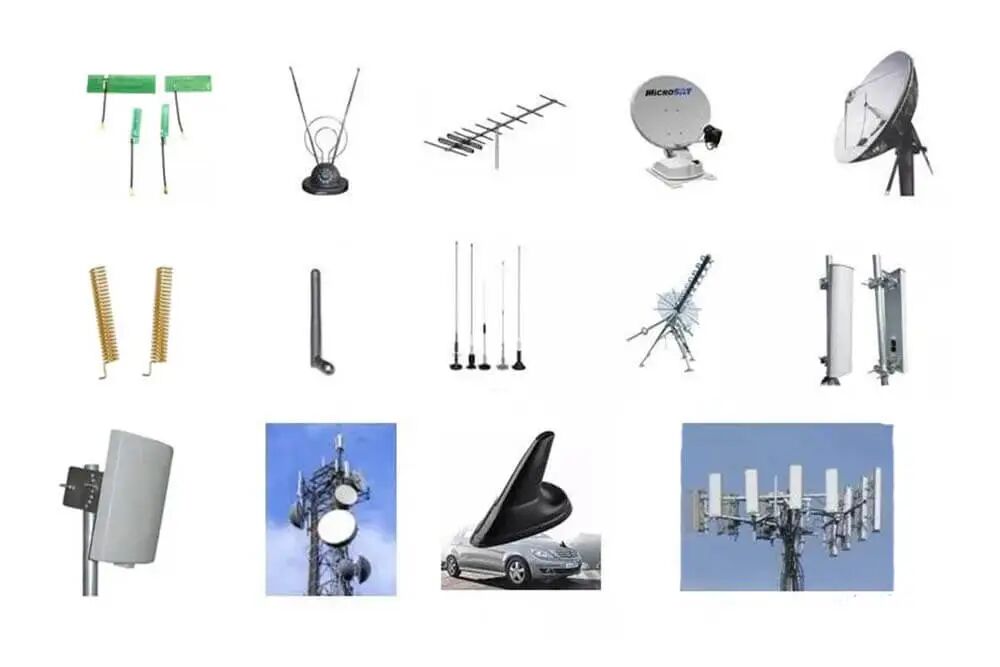

二、天线的 9 大分类方式
天线种类繁多，为了方便记忆与选型，国际上通常按照 9 种维度进行分类：
按工作性质
：发射天线、接收天线、收发共用天线 按用途
：通信天线、广播天线、电视天线、雷达天线、导航天线、测向天线 按方向特性

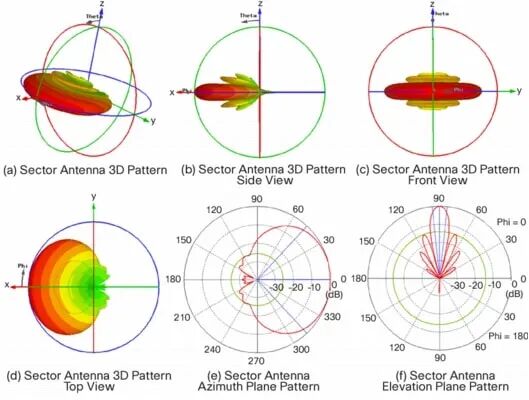

：全向天线、定向天线、针状波束天线、扇形波束天线 按极化特性
：线极化天线、圆极化天线、椭圆极化天线 按带宽特性
：窄带天线、宽带天线、超宽带（UWB）天线 按电流分布
：行波天线、驻波天线 按工作波长
：长波天线、中波天线、短波天线、超短波天线、微波天线 按搭载载体
：车载天线、机载天线、星载天线、弹载天线、舰载天线 按外形结构
：鞭状、T 型、环形、螺旋、喇叭、抛物面、八木、阵列天线等
掌握这 9 种分类，你就拥有了梳理所有天线的 “框架”。
三、内置天线：手机 / 物联网设备的 “隐藏功臣”
现代智能手机、智能手表、TWS 耳机、物联网终端，几乎都采用内置天线，美观、紧凑、可靠。主流内置天线一共 6 种：

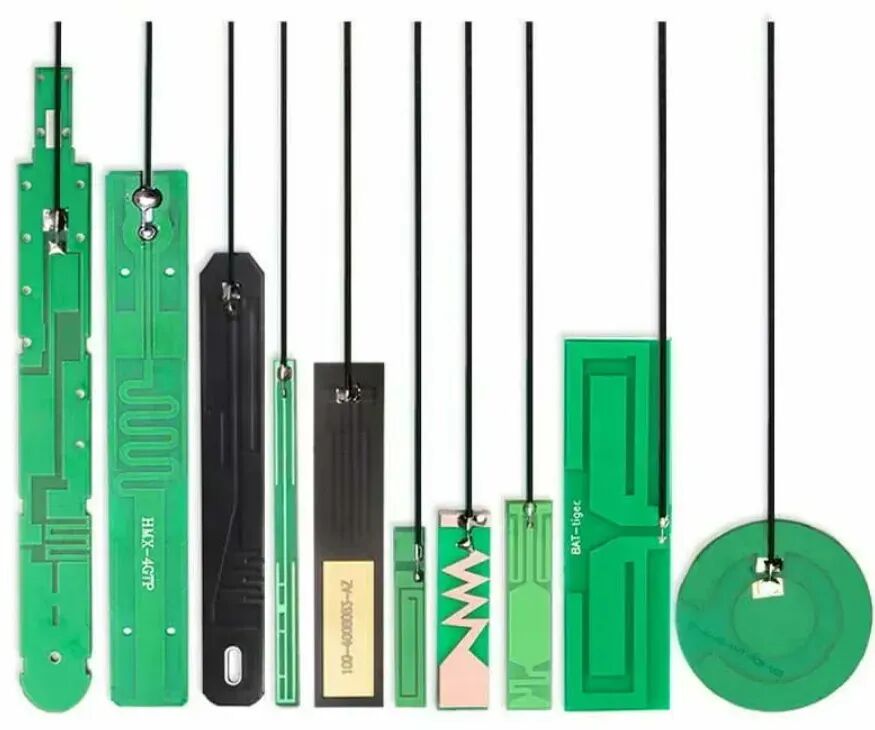

1. PCB 天线
直接将天线线路印制在设备主板 PCB 上，成本极低、易集成、体积小。常见结构：单极、偶极、缝隙、贴片、PIFA。应用场景：智能手环、蓝牙音箱、RFID 电子标签、家用遥控器、低成本 WiFi 模块。
2. FPC 柔性天线
在柔性电路板上制作天线线路，可弯曲、可折叠、能贴附在曲面结构上，支持多频段（如 4G 多模）。目前是中低端手机与智能硬件的主流方案，性价比极高。应用场景：千元智能手机、平板电脑、POS 机、安防摄像头、智能门锁。

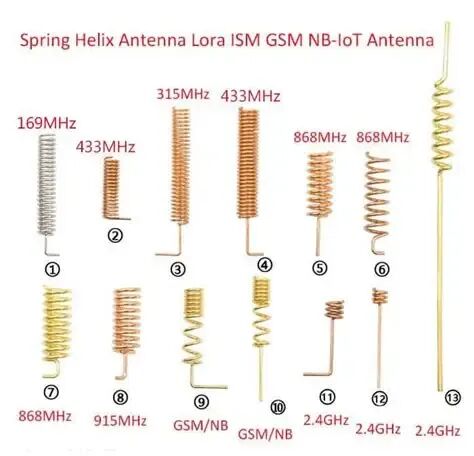

3. 弹簧天线（螺旋天线）
体积小巧、成本低廉、抗震抗老化，适合小型设备。缺点：焊接位置会影响谐振频率，需要严格控制工艺一致性。应用场景：对讲机、儿童电话手表、小型数传电台、玩具遥控器。

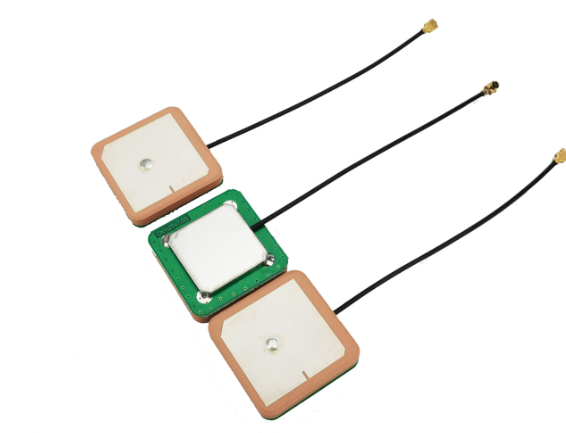

4. 陶瓷天线
采用高介电常数陶瓷基材，体积极小、抗干扰、防水防尘。主打应用：GPS、北斗、蓝牙。缺点：难以实现多频段，对设备内部净空环境要求高。应用场景：车载导航、运动手表、无人机定位、共享单车定位模块。
5. LDS 激光直接成型天线
通过激光雕刻 + 化学镀工艺，直接在塑料外壳上制作3D 立体天线，空间利用率达到极致。是中高端手机主天线常用方案，性能优秀，但成本约为 FPC 天线的 2 倍。应用场景：旗舰手机、高端平板、5G 随身 WiFi、折叠屏设备。

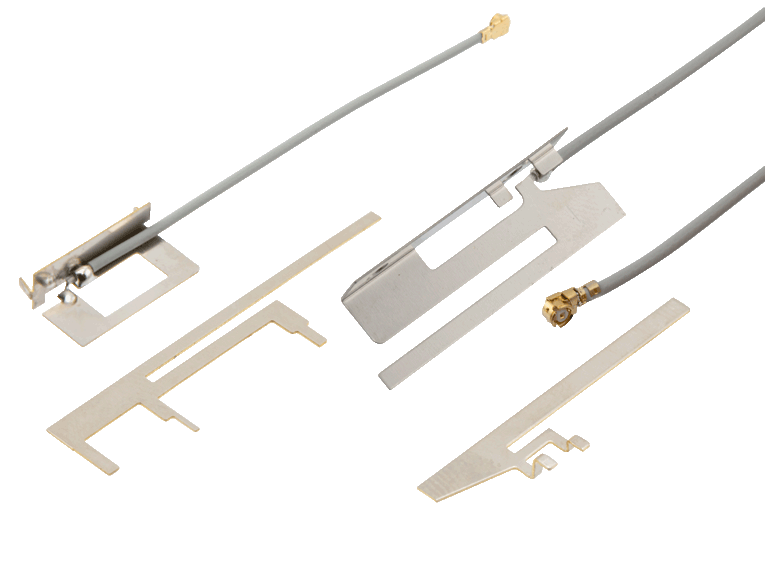

6. 金属片天线
由金属片冲压成型，性价比高、结构强度高、工艺成熟稳定。缺点：只能做平面结构，不适合曲面与异形外观设备。应用场景：智能家电、机顶盒、4G 模块、工业数据采集器。
四、按辐射方向：全向天线 vs 定向天线
天线最直观、最实用的划分方式，就是按辐射方向区分，直接决定覆盖范围与通信距离。

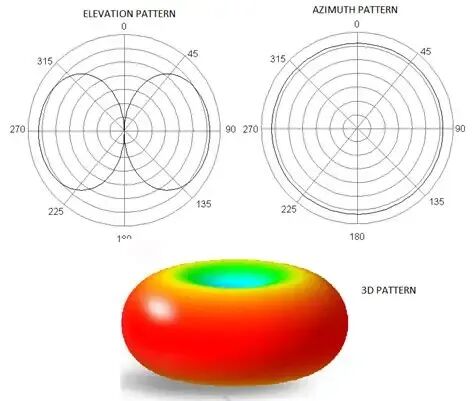

1. 全向天线
在水平方向 360° 均匀辐射，垂直方向具有一定波束宽度。规律：波瓣越窄，天线增益越高。应用场景：家庭 WiFi 覆盖、小区无线覆盖、车载移动通讯、对讲机、公交车 / 地铁无线通信。
常见全向天线：橡胶棒天线、磁吸天线、玻璃钢天线、鞭状天线。

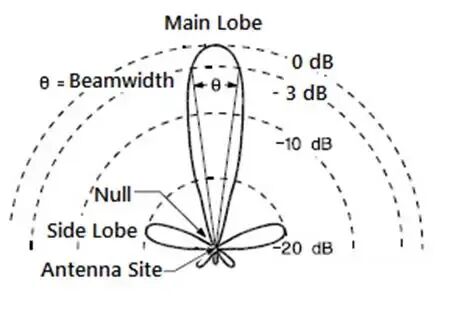

2. 定向天线
只在某一个特定方向上辐射 / 接收极强，其他方向信号极弱，可提升功率利用率、增强抗干扰与保密性。应用场景：点对点无线网桥、远距离视频回传、基站小区覆盖、卫星接收、雷达探测。
常见定向天线：平板天线、八木天线、对数周期天线、抛物面天线。
五、按工作频段分类：长波 / 中波 / 短波 / 超短波 / 微波
频率决定波长，波长决定天线形态与传播方式，这是天线设计的底层逻辑。
1. 长波 / 中波天线
依靠地波与天波传播，必须采用垂直极化，天线结构通常十分庞大。常用类型：垂直天线、倒 L 天线、T 型天线、伞形天线。应用场景：调幅广播电台、海上长距离通信、地下矿井通信、应急广播。
2. 短波天线

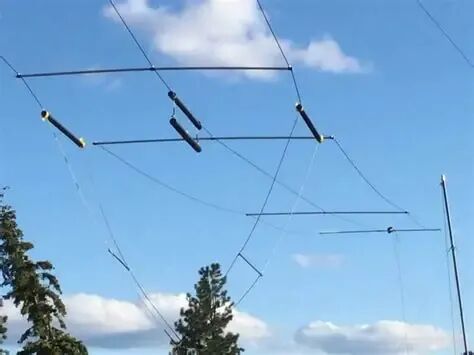

依靠电离层反射实现超远距离无线通信，是远程通信的经典方案。常用类型：对称振子、同相水平天线、菱形天线、V 型天线、角形天线。应用场景：国际广播、远洋船舶通信、军事远程通信、野外应急通信、业余无线电。
3. 超短波天线
以空间波直线传播为主。常用类型：八木天线、盘锥天线、双锥天线、电视发射天线。应用场景：FM 广播、地面数字电视、对讲机组网、无线麦克风、无人机图传。
4. 微波天线
频率高、波长短、方向性极强，天线通常需要高架安装。常用类型：抛物面天线、喇叭天线、喇叭抛物天线、透镜天线、缝隙天线。应用场景：5G 基站通信、卫星通信、微波中继传输、车载雷达、气象雷达。
5. 宽带 / 非频变天线
在极宽频率范围内，阻抗、方向图、极化特性基本保持稳定。典型代表：菱形天线、V 型天线、盘锥天线、对数周期天线。应用场景：宽频测试仪器、多频段通信电台、扫频通信系统、频谱监测设备。
6. 调谐天线
仅在窄频段内方向图保持稳定，不适合频率频繁切换的通信场景。应用场景：固定频点广播发射、专用点对点通信、射频测试固定频点天线。
六、经典天线结构详解（高频考点 + 工程必备）
这一部分是射频学习、考试、工程选型中出现频率最高的经典天线，每一种都必须认识，并附上典型应用场景：
单极天线
：1/4 波长结构，接地工作，水平全向。场景：车载收音机、对讲机、简易蓝牙设备、早期手机外置天线。

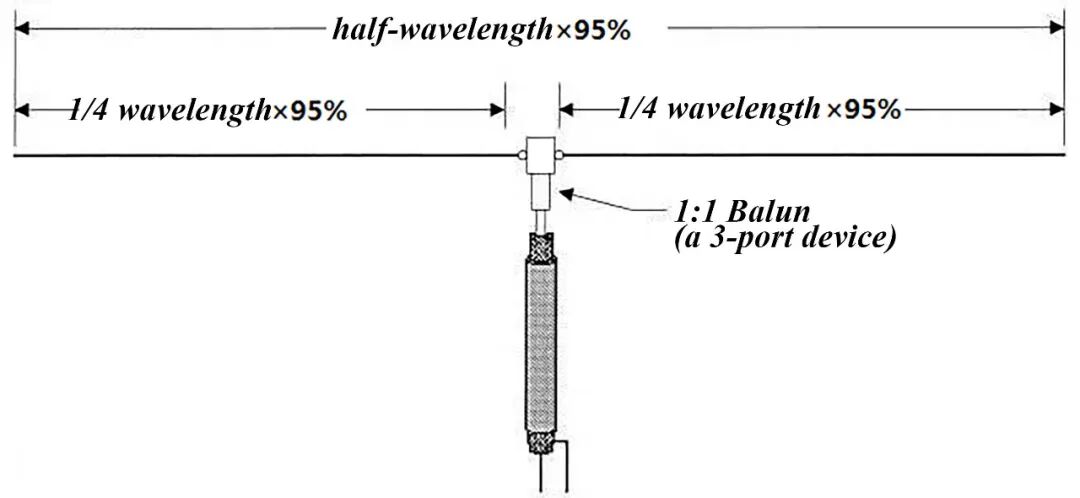

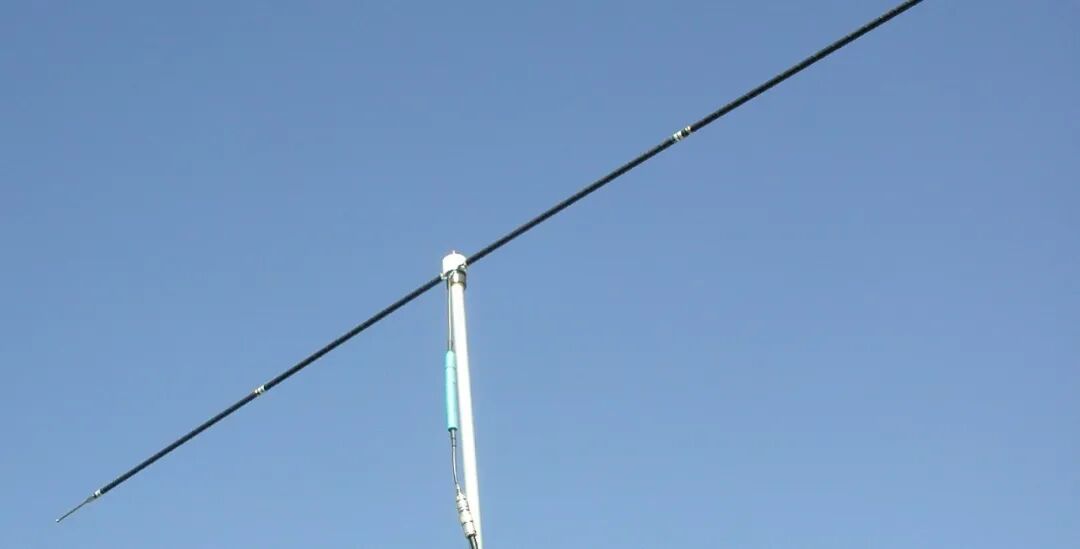

偶极天线
：最基础天线单元，两半等长、中心馈电，半波振子最常用。场景：电视接收天线、射频测试标准天线、无线路由器内置天线。

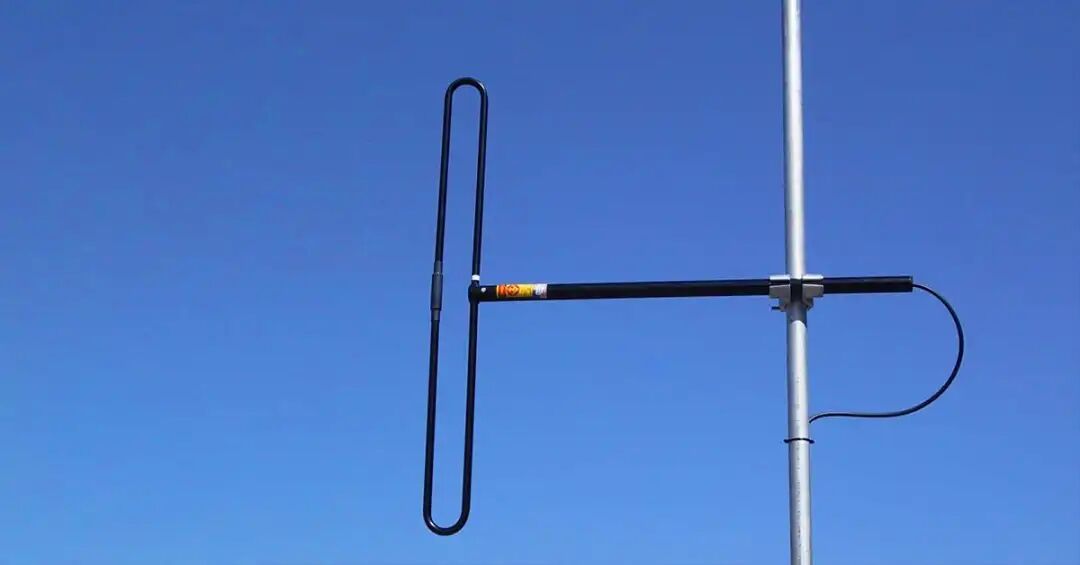

折叠偶极天线
：输入阻抗更高，更容易与馈线匹配。场景：短波电台、电视八木天线振子、小型广播接收设备。

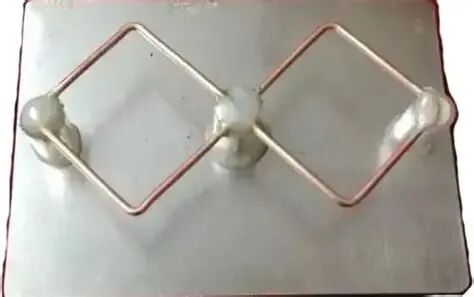

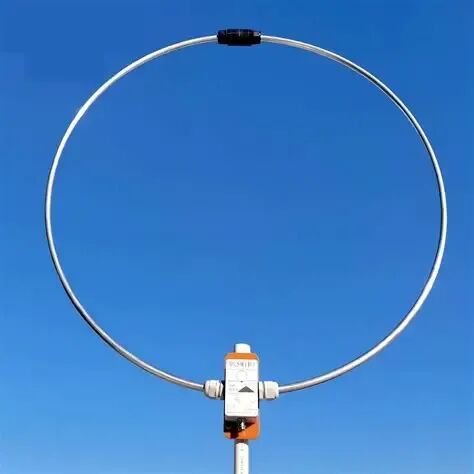

环形天线
：导线围成圆形 / 方形 / 三角形。场景：老式电视机天线、RFID 读写器、近场通信设备。
倒 L/Γ/T 型天线
：垂直 + 水平导线组合，长波 / 中波经典结构。场景：中波广播电台、船舶通信、固定基站简易天线。
伞形天线
：顶部辐射多条斜向下导线，形似雨伞。场景：长波通信台、大型广播发射塔、电力通信基站。
鞭状天线
：可弯曲垂直杆，长度多为 1/4 或 1/2 波长。场景：手持对讲机、车载电台、便携式路由器、户外数传设备。

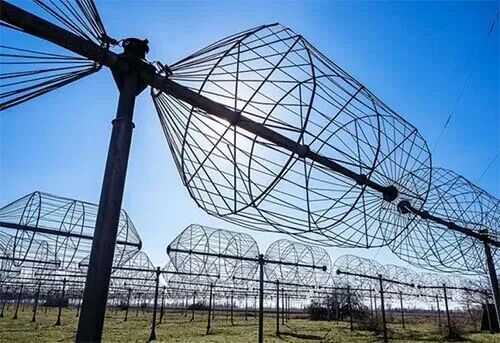

笼形天线
：多导线围成圆筒，宽带、弱定向。场景：短波干线通信、广播发射、宽频接收系统。
角形天线
：两臂呈 90°/120°，可做笼形结构。场景：短波通信、野外宽频接收、业余无线电。
V 型天线
：两导线呈 V 形，单向辐射。场景：远程短波接收、军事通信、固定方向通信。 菱形天线
：宽带、高增益、强定向。场景：大型短波接收站、国际广播接收、远距离通信。
鱼骨天线
：短波专用接收天线，副瓣小、互扰小。场景：无线电监测、短波监听、气象通信接收。

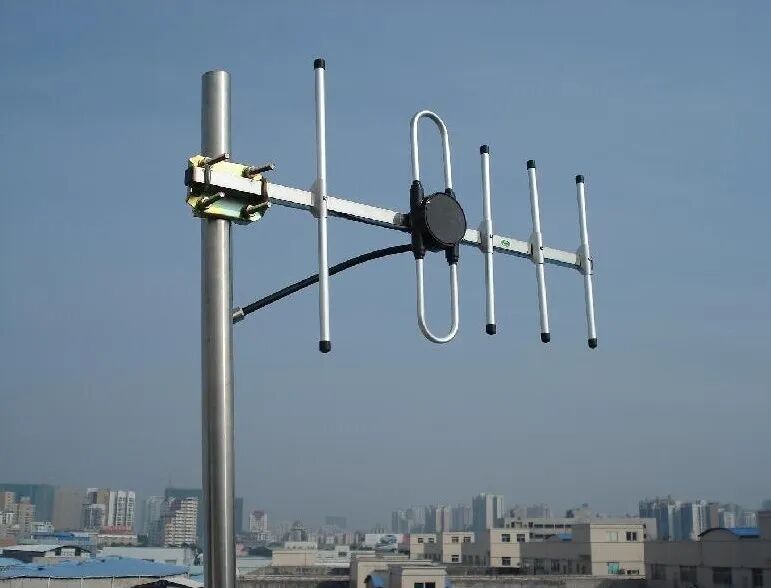

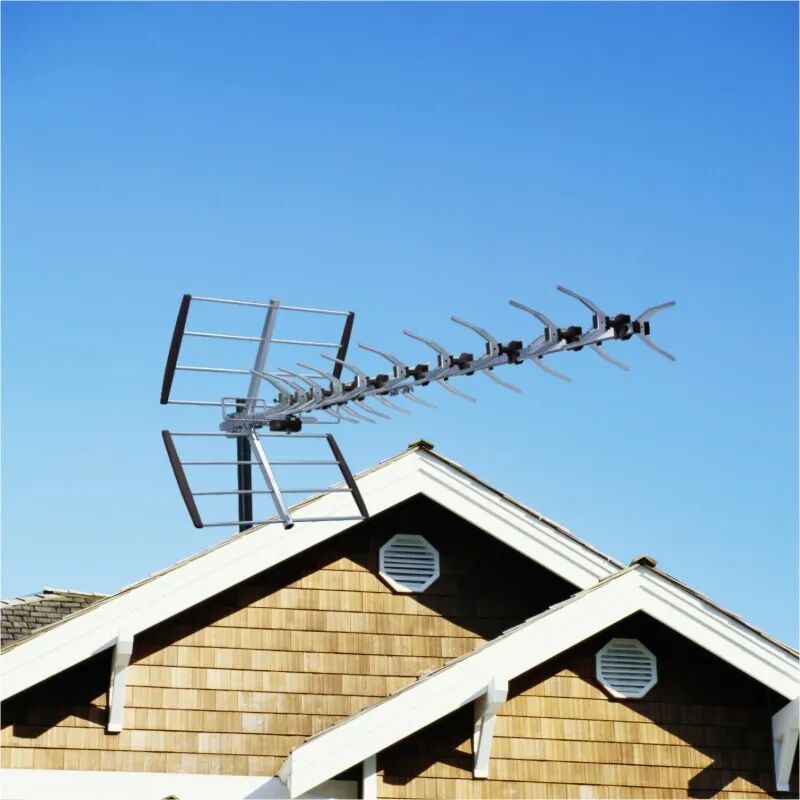

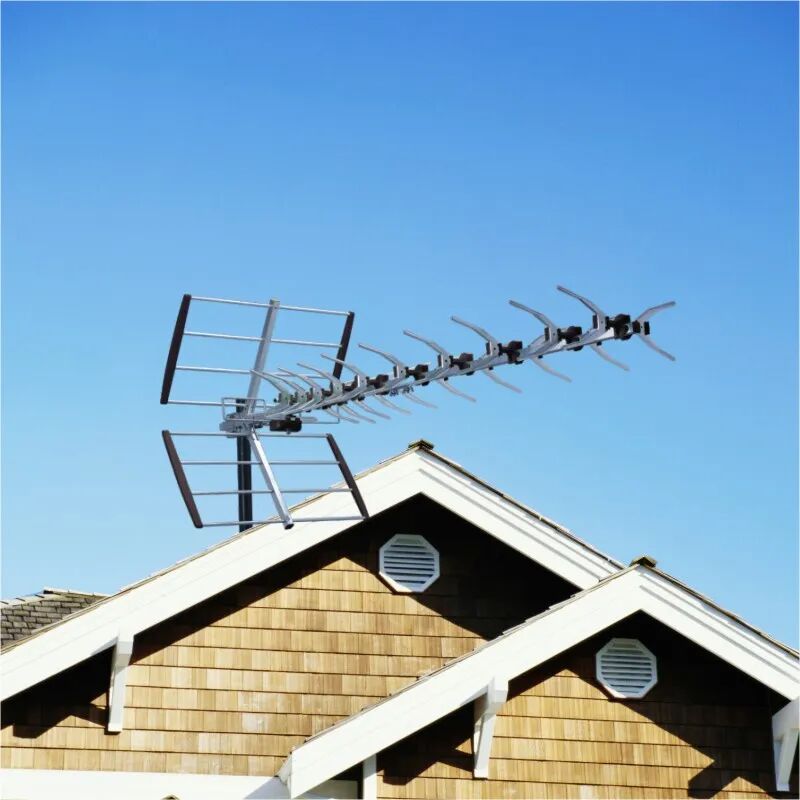

八木 - 宇田天线：由有源振子 + 反射器 + 引向器组成，结构简单、定向性强。场景：地面数字电视、对讲机定向通信、农村 WiFi 远距离接收。
扇形天线
：增大导体截面积展宽频带。场景：超短波宽带接收、多频段通信终端。
双锥天线
：两锥顶相对，典型宽带天线。场景：宽带测试、EMC 测试天线、超短波通信。

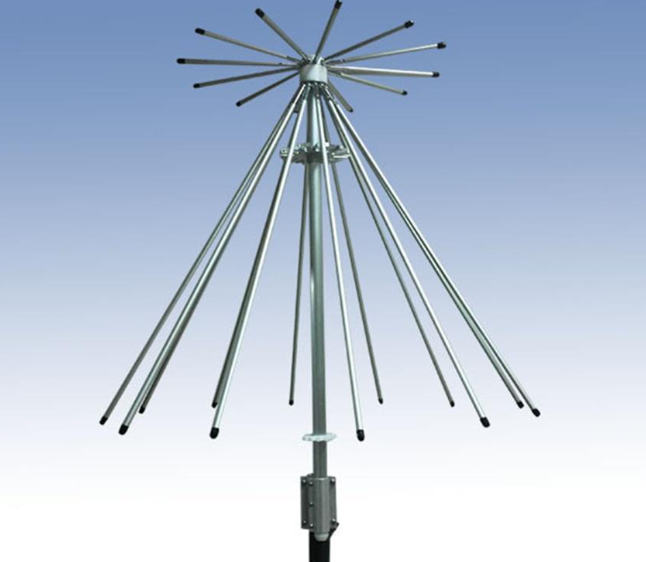

盘锥天线
：圆盘 + 圆锥组合，超宽带特性。场景：宽频监测、扫频接收机、多频段通信测试。
螺旋天线
：圆极化性能优秀，周长接近波长时轴向辐射最强。场景：卫星通信、无人机图传、导航设备、气象卫星接收。

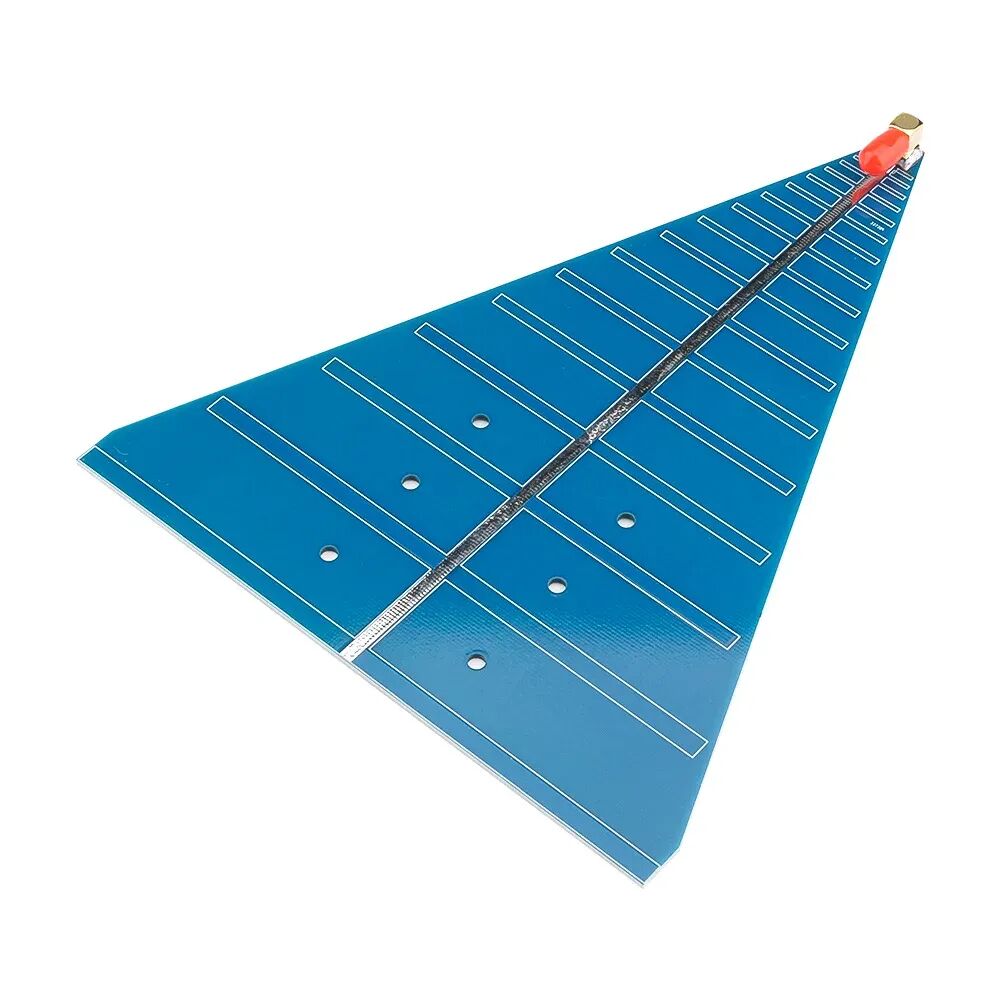

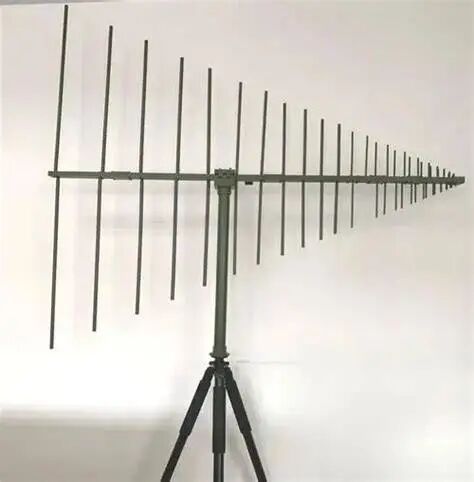

对数周期天线
：非频变天线，宽频内电性能稳定。场景：宽频电视接收、多频段基站、电磁干扰监测。
蝴蝶结天线
：二维锥形偶极，宽带特性。场景：UWB 通信、短距离雷达、高速无线传输。

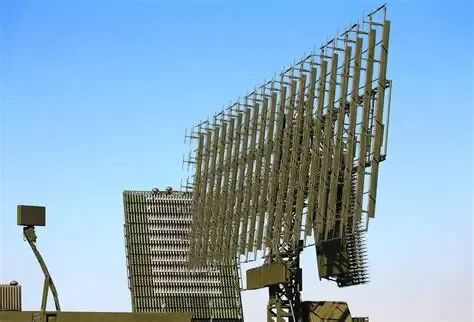

阵列天线
：多天线单元组合，实现高增益、强定向、波束可控。场景：5G/6G Massive MIMO 基站、相控阵雷达、卫星通信阵列。
抛物面天线
：微波高增益定向天线，将辐射源置于焦点形成窄波束。场景：卫星电视接收、微波中继、气象雷达、射电望远镜。

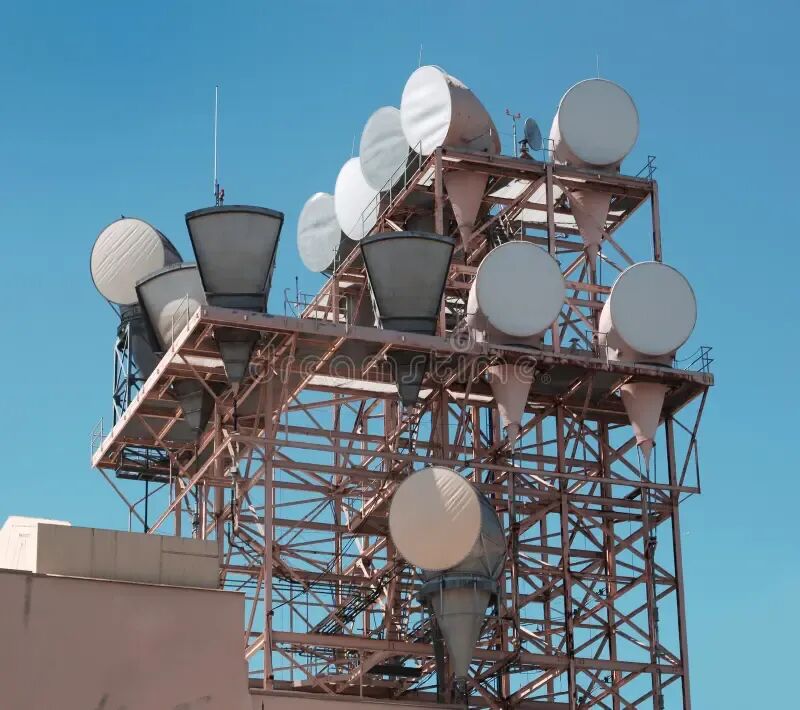

喇叭抛物天线
：喇叭 + 抛物面组合，匹配好、背瓣小、工作带宽极宽。场景：干线微波通信、卫星地面站、远距离雷达。

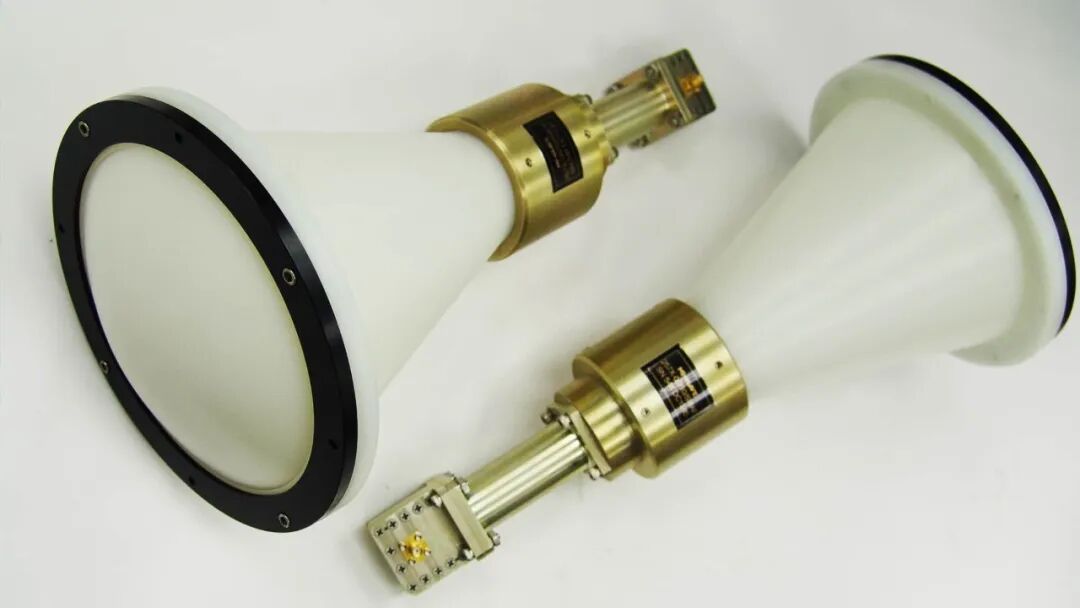

喇叭天线
：波导扩口形成，分为扇形、角锥、圆锥三类。场景：微波测试标准源、雷达辐射单元、卫星通信馈源。
喇叭透镜天线
：喇叭 + 透镜结构，副瓣小、防护性好。场景：微波干线通信、高精度雷达、卫星通信。
透镜天线
：利用光学折射原理将球面波变为平面波。场景：高精度雷达、毫米波通信、卫星通信系统。

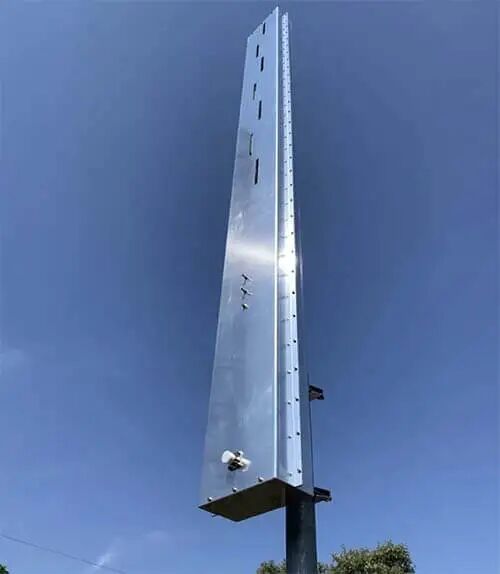

缝隙天线
：金属板开缝馈电，无凸起、风阻小。场景：飞机 / 导弹机载通信、高速列车天线、隐身设备天线。
介质天线
：低损耗介质棒，体积小、定向尖锐。场景：毫米波雷达、小型化通信终端、无人机毫米波设备。
潜望镜天线
：下部抛物面 + 上部反射板，损耗小、效率高。场景：小容量微波中继、山区通信、高层建筑覆盖。

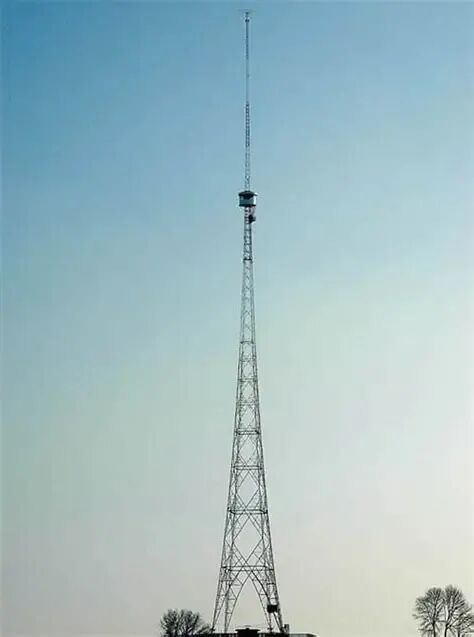

桅杆辐射天线
：塔 / 杆本体直接作为天线。场景：中波调幅广播、大型电台发射塔、长波通信基站。
七、场景化天线速查（直接对照选型）
手机

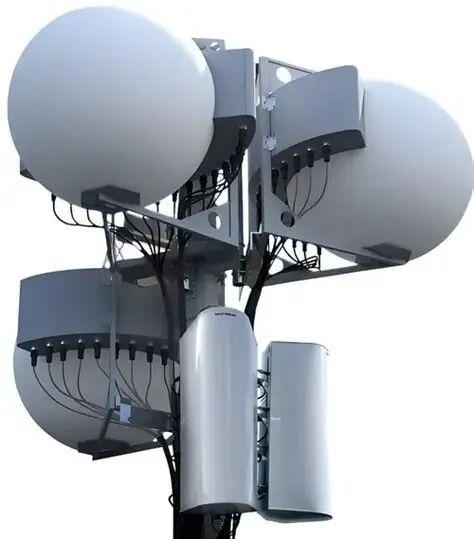

：FPC、LDS、PCB、陶瓷、金属片天线 4G/5G 基站
：MIMO 阵列、扇形波束、高隔离度天线 GPS / 北斗
：陶瓷天线、右旋圆极化天线 WiFi / 路由器
：2.4G/5G/6G 全向 / 定向高增益天线 卫星通信

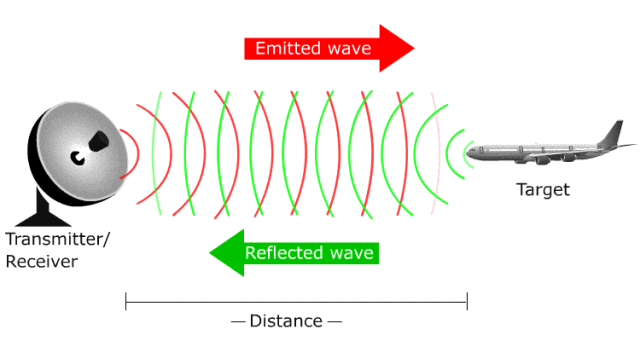

：抛物面天线、高增益圆极化天线 雷达
：抛物面、阵列天线、高定向快速扫描天线 物联网 IoT
：小型化内置、多频段、低成本天线 对讲机 / 电台
：鞭状、螺旋、单极天线 蓝牙 / ZigBee/UWB
：小型内置近场通信天线 广播电视
：八木天线、环形天线、蝙蝠翼发射天线 车载通信
：磁吸天线、鞭状天线、车载导航陶瓷天线 军工 / 航空
：缝隙天线、相控阵天线、抗干扰阵列天线
八、天线调谐器（重要配套部件）
天线输入阻抗会随频率发生明显变化，如果直接与发射机连接，极易出现阻抗失配，导致辐射功率大幅下降。
天线调谐器是连接发射机与天线的阻抗匹配网络，作用是让天线与发射机始终保持良好匹配，保证在不同频率下都能实现最大功率辐射。应用场景：车载短波电台、舰船通信系统、航空无线电、野外大功率发射设备。
九、极简总结（看完就能记住）
天线 = 电路与空间的接口 + 能量转换器。 全向天线
：覆盖广、无死角；定向天线：距离远、抗干扰强。 内置天线
：小巧美观，用于手机、IoT；外置天线：增益更高，用于基站、工业。 核心规律：频率越低 → 波长越长 → 天线尺寸越大。 天线选型抓住三点：工作频段、辐射方向、安装环境。
