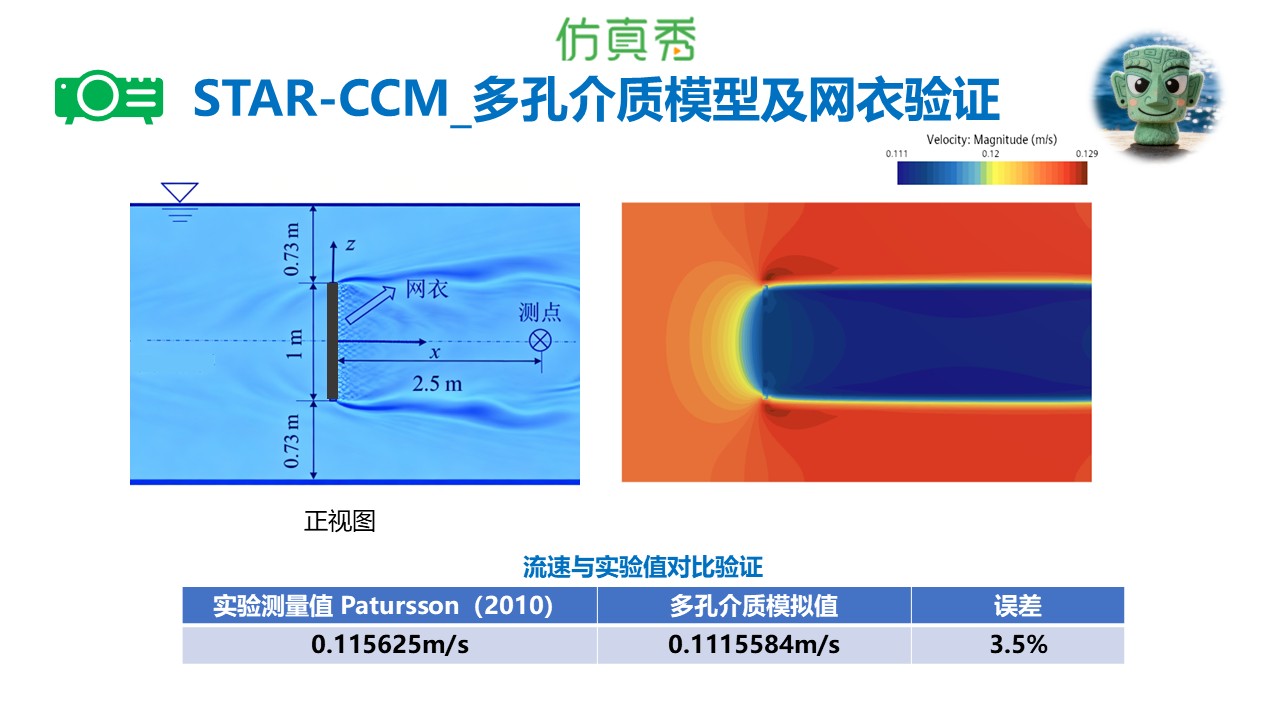

STAR-CCM_多孔介质建模与模拟及网箱网衣应用与验证

本课适合哪些人学习：

1、STAR-CCM 新手：课程从基础操作讲起，手把手带你完成多孔介质建模与网箱网衣模拟，并提供实验数据对比验证，助你快速上手。

2、追求模拟精度的人士：如果你需要数值结果与实验吻合，课程将深入讲解参数设置与验证方法，确保模拟可靠性。

3、科研型人才（本科生/研究生）：适合从事流体力学、多孔介质流动、网箱水动力等相关研究，课程提供理论结合实践的完整案例。

4、工程研发型人才（设计院工程师等）：帮助工程师掌握网箱网衣等结构的数值模拟技术，提升设计效率与准确性。

5、流体力学、船舶与海洋工程、海岸工程、水产养殖工程等专业人士：课程内容紧密贴合专业领域，拓展多孔介质应用场景。

你会得到什么：

1、帮助您深入理解多孔介质模型的核心理论：掌握孔隙率、粘性阻力系数、惯性阻力系数等关键参数的物理意义，学会如何从实验数据或经验公式中推导这些参数，为准确模拟奠定基础。

2、帮助您掌握网衣等薄壁多孔结构的建模技巧：学会在 STAR-CCM 中合理简化几何（如设置厚度、划分两层网格），创建多孔介质区域，并手动建立交界面以传递流场信息，确保计算精度与效率。

3、帮助您学会多孔介质参数的设置与调整方法：包括如何根据网衣密实度计算阻力系数，如何处理不同攻角下的方向设置，以及如何通过倍数调整实现多片网衣组合模拟，应对复杂工程场景。

4、帮助您完成模拟结果与实验数据的对比验证：以 Patursson（2010）经典实验为例，模拟网衣后的流速衰减，并与实验值进行精确对比（误差<3.5%），从而验证模型的可靠性，并掌握误差分析方法。

5、帮助您拓展多孔介质模型的应用范围：在掌握网衣验证的基础上，能够将方法迁移至其他多孔介质问题，如过滤器、土壤渗流、透水结构等，真正实现“举一反三”。

6、帮助您建立数值模拟的科研思维与工程自信：通过完整的“理论-建模-设置-验证”流程，学会如何用数值手段替代复杂实验，提升研究效率与工程设计的可信度。

课程介绍：

课程介绍：

课程宗旨👇即学即用

基于理解👉注重操作

强调验证👉融会贯通

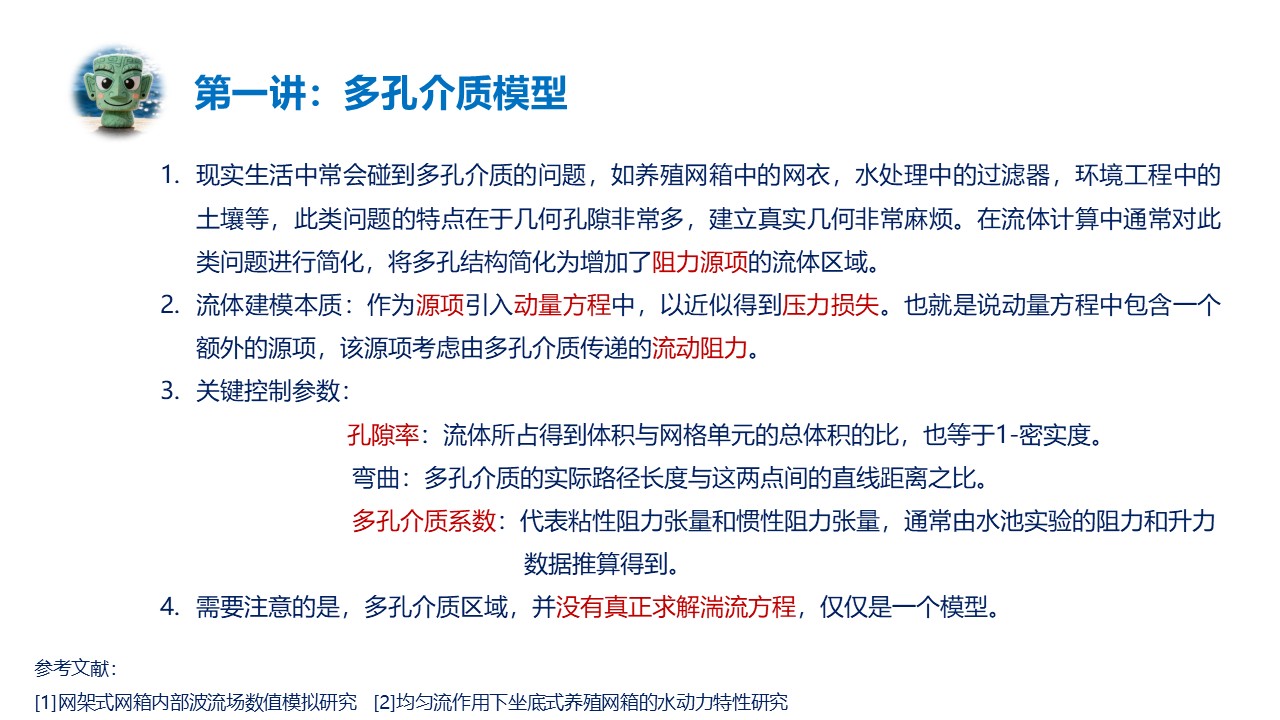

第一讲：多孔介质模型——从物理本质到数值实现的桥梁

本节课我们将介绍多孔介质。您或许对“孔隙率”“粘性阻力系数”“惯性阻力系数”这些术语感到陌生，但别担心，我们的目标是让您不仅会用，更能理解其背后的物理意义。

第一步：【理论奠基 · 理解多孔介质本质】
我们将从现实生活中的多孔介质（如网衣、过滤器、土壤）出发，讲解为何需要简化建模。深入剖析多孔介质在流体计算中的核心思想——作为阻力源项引入动量方程，以近似压力损失。您将清晰掌握孔隙率、弯曲度、阻力系数等关键参数的物理含义，并了解多孔介质区域与真实湍流求解的区别。

第二步：【文献溯源 · 站在巨人肩膀上】
通过解读Patursson（2010）经典实验及参考文献，您将了解网衣水动力实验的背景、设置与测量方法，为后续建模提供可靠依据。这一环节帮助您建立“模拟需与实验对话”的思维习惯。

第三步：【模型认知 · 明确局限与优势】
我们会坦诚讨论多孔介质模型的适用场景与局限性——它虽不直接求解湍流，却能高效捕捉宏观阻力效应。通过本讲，您将学会如何根据问题特性判断是否采用该模型，为后续实操打下坚实基础。

第二讲：算例实验设置——复现经典网衣实验的模拟流程

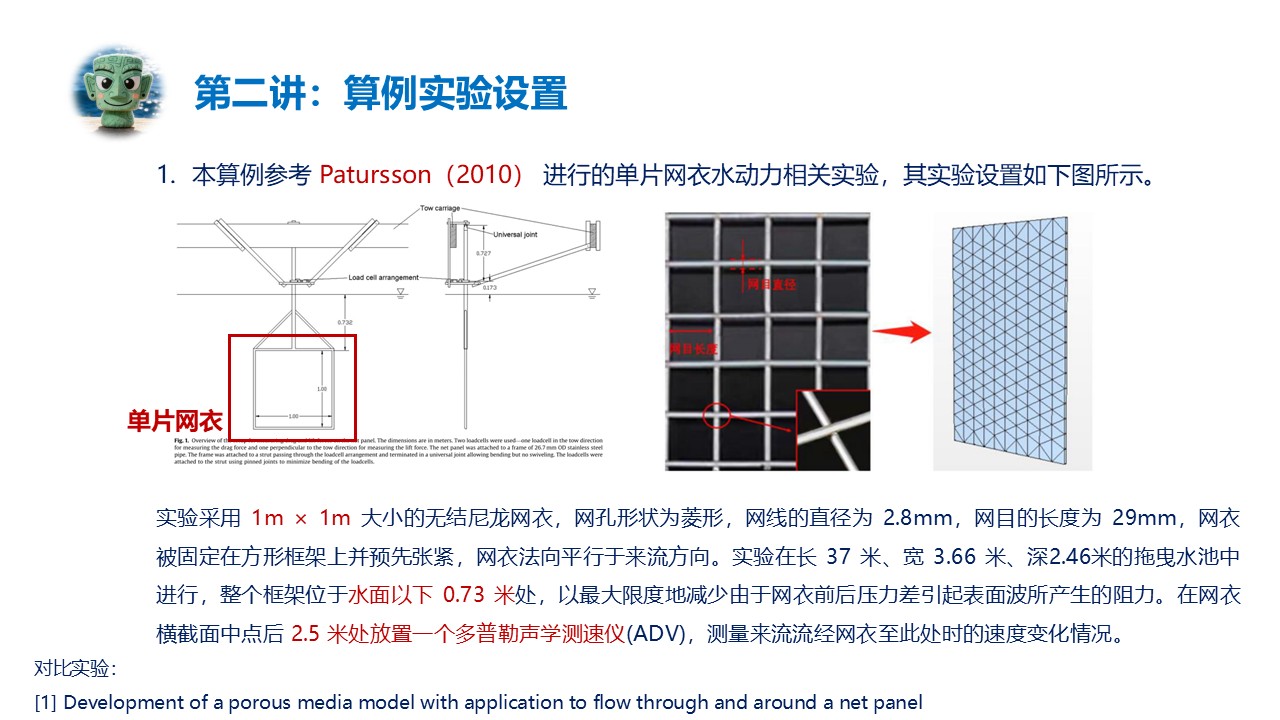

本节课我们将动手搭建数值水池，复现Patursson（2010）的单片网衣实验。从几何建模到网格划分，每一步都注重操作细节，确保您能独立完成设置。

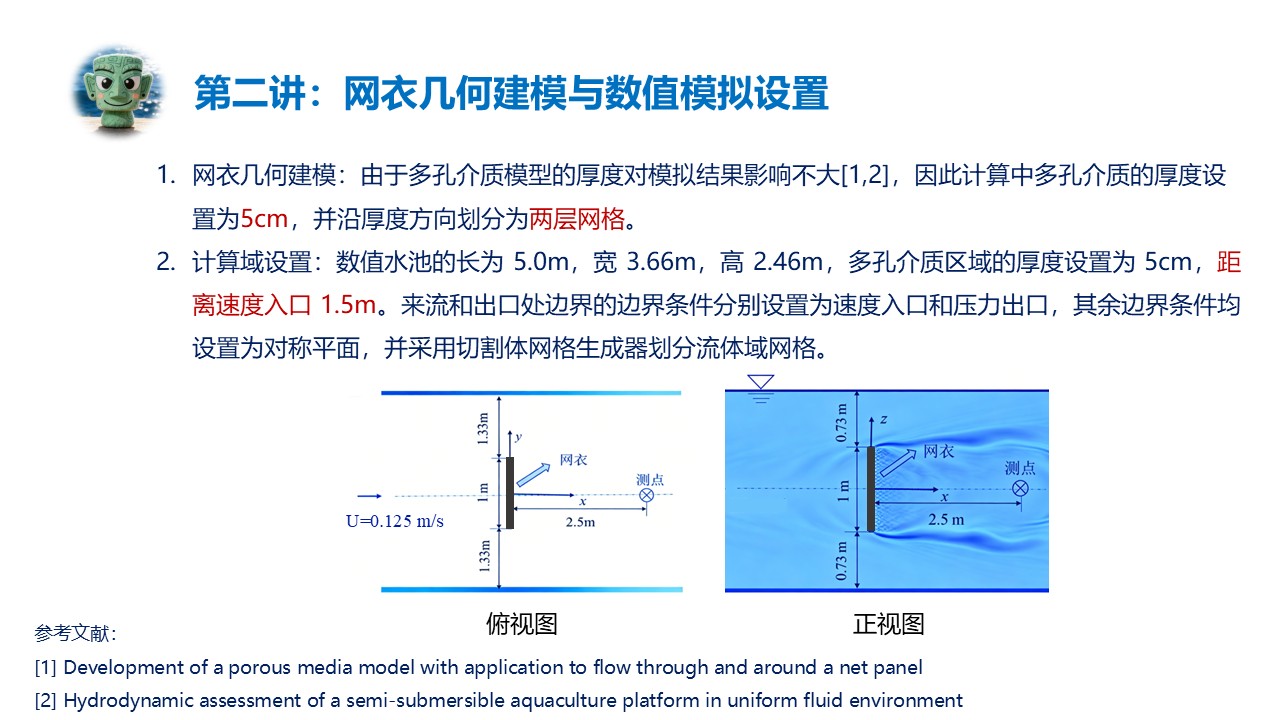

第一步：【几何建模 · 化繁为简】
学习如何合理简化网衣几何：根据文献结论，多孔介质厚度对结果影响较小，因此设置为5cm并沿厚度方向划分两层网格。您将掌握薄壁多孔结构的建模技巧，同时理解简化背后的科学依据。

第二步：【计算域构建 · 精确复现实测环境】
按照实验尺寸创建数值水池（长5.0m、宽3.66m、高2.46m），设置速度入口、压力出口及对称平面边界条件。采用切割体网格生成器划分高质量网格，确保计算精度与效率。

第三步：【交界面处理 · 连接多孔区域与流体域】
关键一步：手动创建多孔介质区域与水槽的交界面，实现流场信息的准确传递。通过本讲，您将掌握多区域网格交界面设置的核心操作，为后续多片网衣组合模拟奠定基础。

第三讲：多孔介质参数设置——从理论计算到软件实操

本节课聚焦多孔介质模型的关键参数，教您如何从网衣几何参数推导阻力系数，并掌握复杂工况的设置技巧。

第一步：【参数推导 · 公式与实验结合】

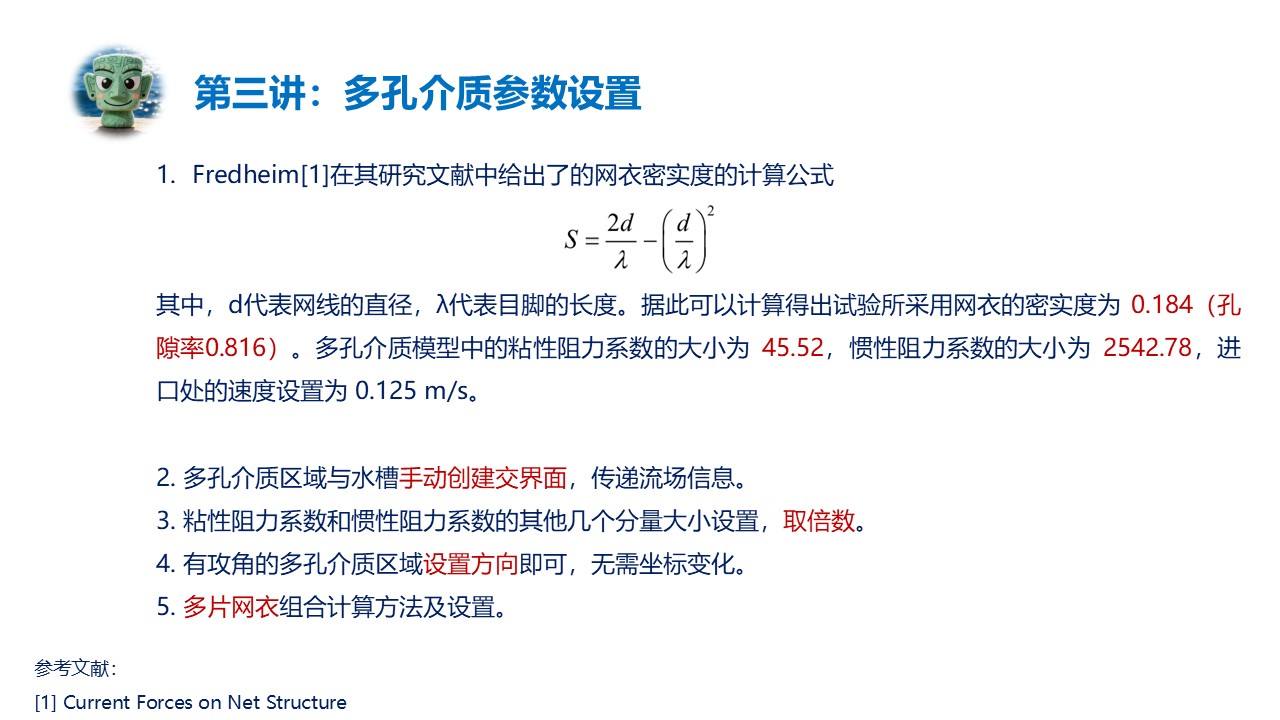

依据Fredheim公式计算网衣密实度（0.184，孔隙率0.816），进而确定粘性阻力系数（45.52）与惯性阻力系数（2542.78）。您将学会如何利用文献公式或实验数据获取模拟所需的核心参数。

第二步：【软件设置 · 从基础到进阶】
在STAR-CCM 中逐一输入阻力系数，并处理分量方向：讲解为何其他分量可取倍数，以及如何针对有攻角的网衣通过方向设置简化建模，无需复杂坐标变换。

第三步：【多片网衣模拟 · 组合方法揭秘】
当遇到多片网衣组合时，如何快速设置？本讲将分享高效技巧，让您能够应对养殖网箱等复杂结构，真正实现“举一反三”。

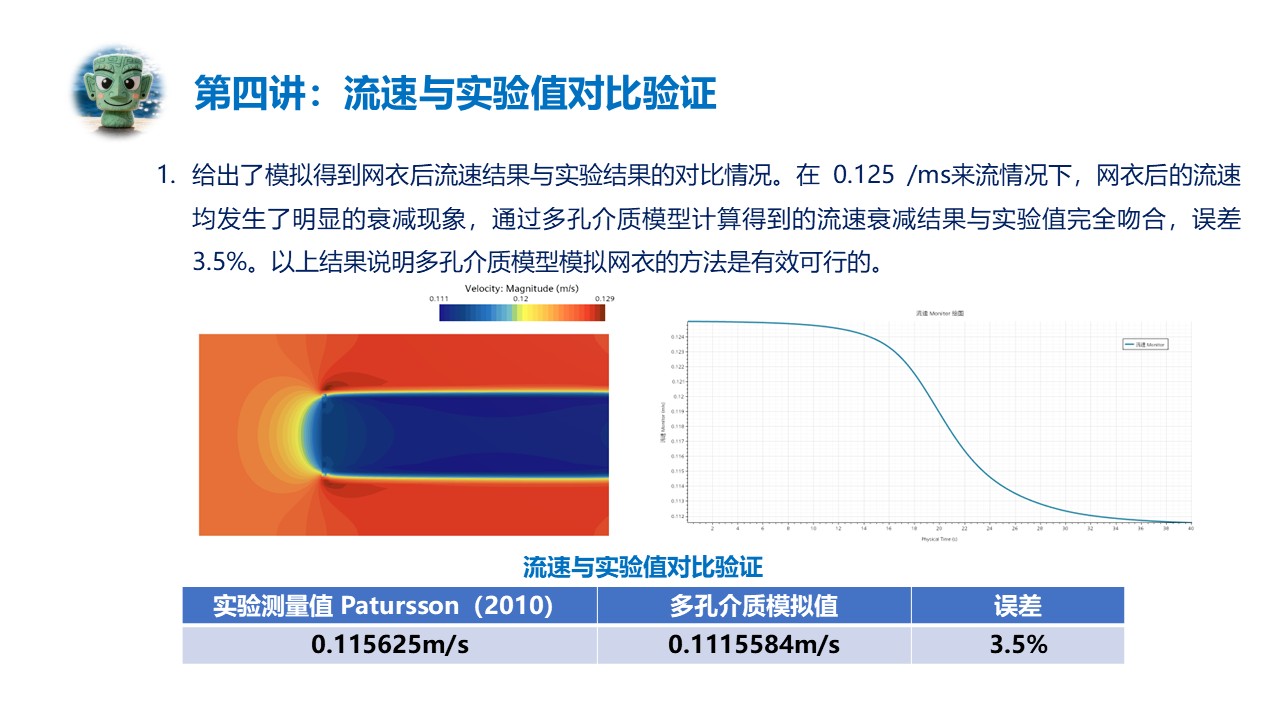

第四讲：流速与实验值对比验证——用数据检验模型的可靠性

本节课是课程的最后一讲，我们将对比模拟结果与实验数据，验证多孔介质模型的准确性，并培养您严谨的验证思维。

第一步：【结果提取 · 精准定位测量点】

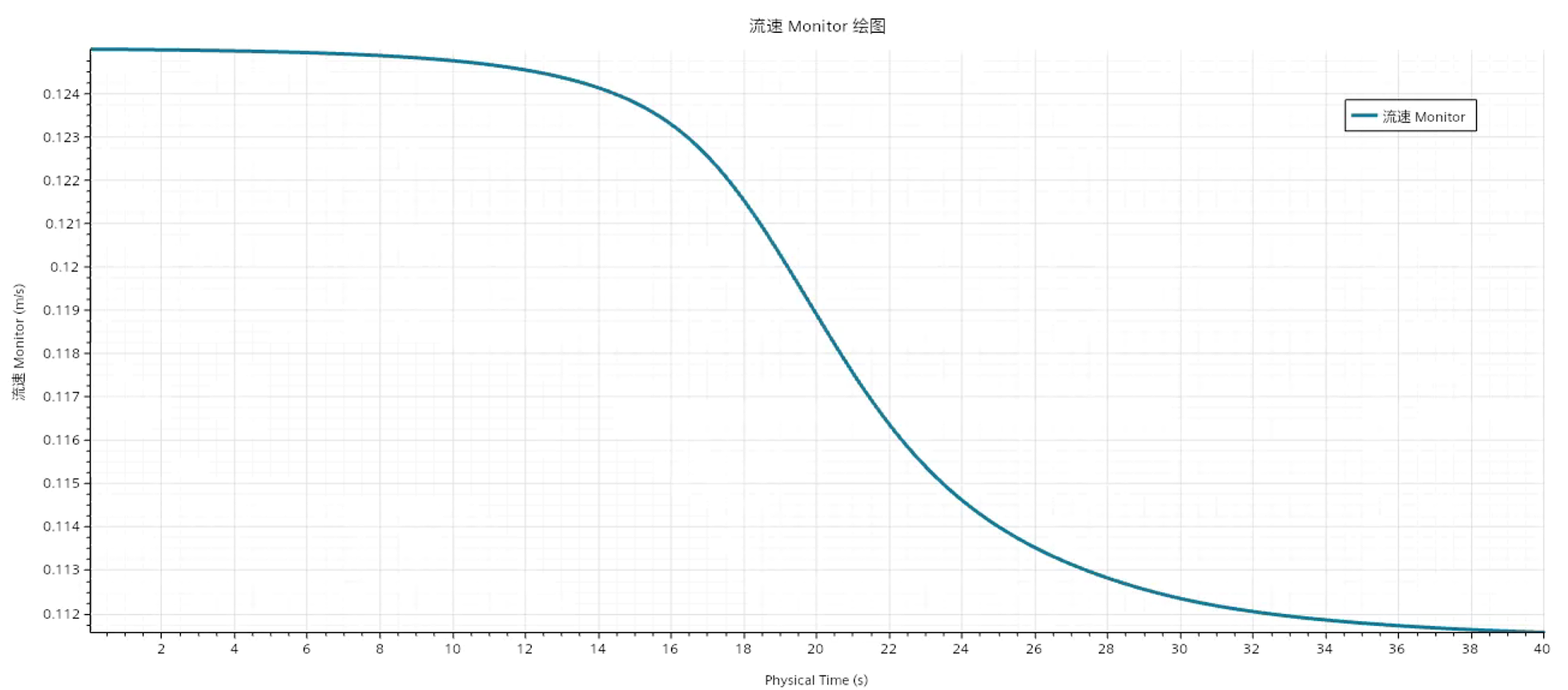

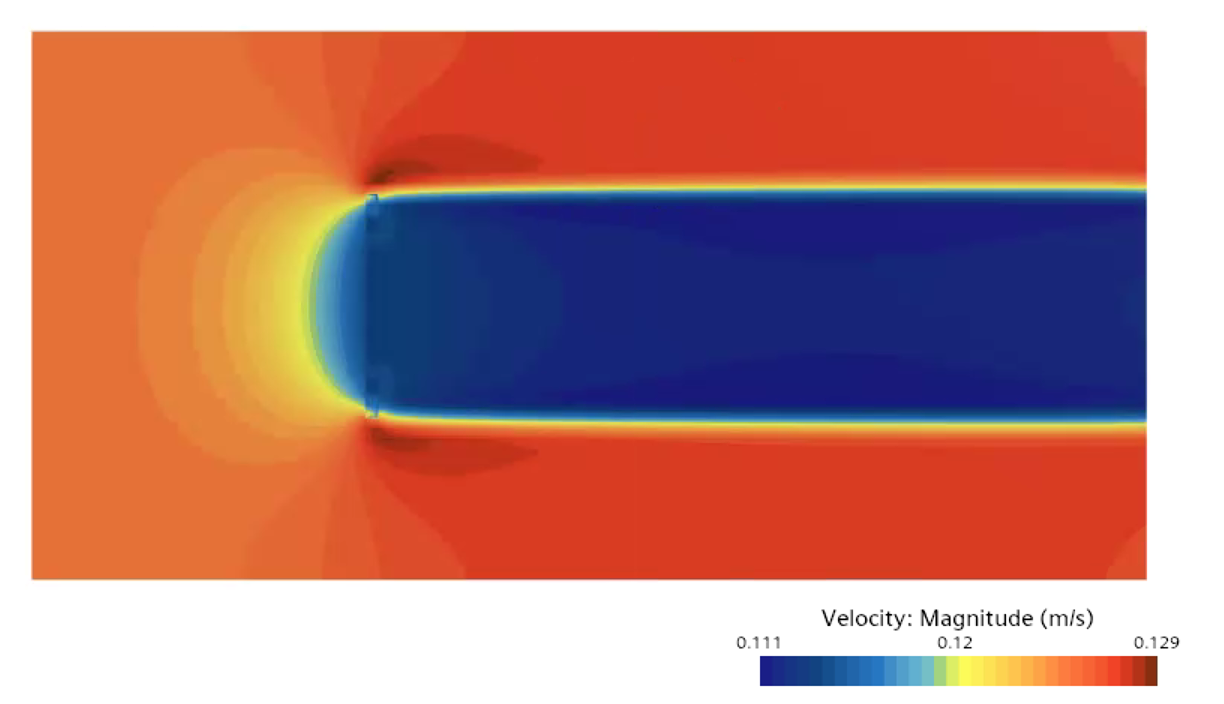

按照实验设置，在网衣后2.5米处提取流速数据，模拟来流0.125 m/s下的流速衰减过程。您将学会如何在后处理中准确获取关键位置的结果。

第二步：【误差分析 · 与实验数据对话】
将模拟得到的流速与Patursson实验值进行对比，误差仅为3%，完美吻合！通过详细分析，您将理解误差来源及模型修正方向，掌握数值模拟验证的标准流程。

第三步：【拓展应用 · 从验证到创新】
在确认模型有效后，我们讨论如何将这套方法迁移至其他多孔介质问题（如过滤器、土壤渗流、透水结构），让您不仅学会一个案例，更掌握一类问题的解决方案。

最终，通过四讲的学习，您将获得：一个经过实验验证的多孔介质网衣模型；从理论、建模、设置到验证的完整知识体系；以及独立解决类似工程与科研问题的能力。

课程相关图片：
