从“玄学”到科学！四个层次彻底拉升PCB串扰认识高度

01

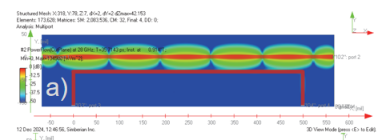

第一层：物理本质——信号能量并不“老实”地待在走线里

• 在带状线中 ：能量主要集中在信号线周围的介质中。
• 在微带线中 ：部分能量甚至分布在走线上方的空气中。

02

第二层：定性分析——解剖串扰的“双胞胎”

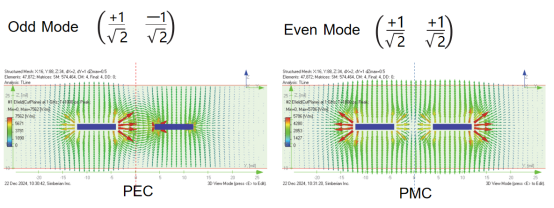

• 奇模 ：两条线电压极性相反。电场线终止于参考平面和两条线之间，能量更集中，阻抗较低，传播速度较快。
• 偶模 ：两条线电压极性相同。电场线终止于参考平面，能量相对分散，阻抗较高，传播速度较慢。

• NEXT（近端串扰） ：由奇偶模的 阻抗差异 引起。在耦合区域入口处，两个模态遇到不同的阻抗（ Z odd 与 Z even ），产生不同的反射系数，这些反射波叠加后耦合到受害线近端。
• FEXT（远端串扰） ：由奇偶模的 速度差异 引起。由于奇模比偶模快，它们的波形在远端产生了一个随时间积累的电压差，这就是FEXT。

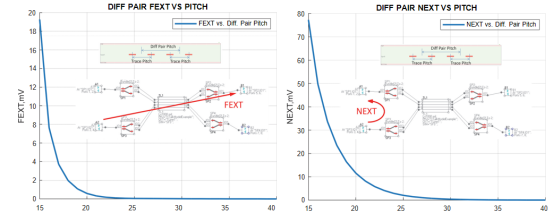

• 要减小NEXT ，就要让奇偶模的阻抗尽量相等（例如通过增加线间距）。
• 要减小FEXT ，就要让奇偶模的速度尽量相等（即均匀介质环境，这也是为什么带状线的FEXT通常远小于微带线）。

03

第三层：定量认识——用“度量衡”衡量串扰的“杀伤力”

• 优点 ：计算极快，不需要复杂的模型，非常适合 预布局阶段 快速评估不同线间距、介质层叠对串扰的影响，或用于筛选高风险网络。
• 缺点 ：

• 核心指标 ：

• 优点 ：

• 缺点 ：

04

第四层（上）：时域分析——最直观的“眼见为实”

• 应用场景 ：非常适合理解串扰的 基本行为 ，比如区分NEXT和FEXT的极性、幅度，以及观察反射的影响。
• 局限性 ：单个脉冲无法模拟真实数据流中多个比特连续切换的复杂情况。

• 优点 ：结果直观，可以直接测量眼高、眼宽、抖动等参数，判断系统是否满足规范。
• 局限性 ：

05

第四层（下）：概率统计域——应对不确定性的“终极武器”

• 作用 ：可以清晰看到串扰噪声的分布范围。有趣的是，串扰噪声通常 不是 标准的高斯分布，而是 有界的 。这对于后续的误码率计算至关重要。
• 挑战 ：部分串扰（如来自异步时钟的串扰）可能呈现 伪随机特性 ，在有限时间内看似随机，长期观察则是有界的。统计方法需要能正确处理这种有界不相关抖动（BUj）。

• 核心思想 ：COM = 信号幅度 / （所有噪声的总和）。噪声总和包括了随机噪声、抖动、码间干扰（ISI）和来自所有攻击者的串扰。
• 优点 ：

• 缺点 ：计算复杂，需要专业的软件工具（如MATLAB COM脚本）和详细定义收发器参数。

06

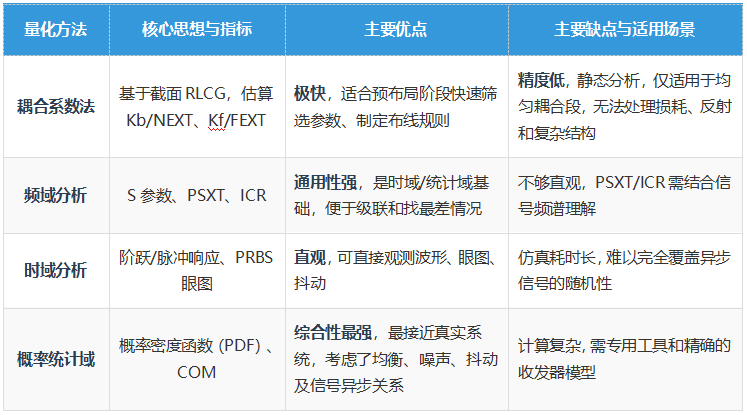

终极对比：四大量化方法优缺点一目了然

07

结论

1. 物理层 ：它源于信号的“场”分布，是不可避免的物理现象。
2. 模式层 ：它可以分解为奇偶模，NEXT和FEXT有各自不同的成因。

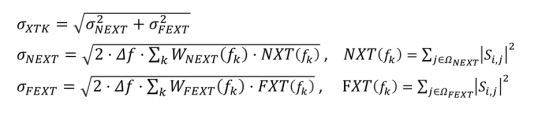

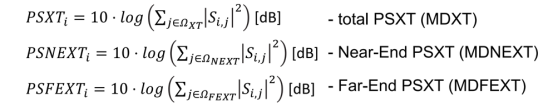

3. 量化层 ：它可以用耦合系数、S参数、PSXT、ICR等一系列指标精确衡量。
4. 系统层 ：它可以通过时域和概率统计方法（特别是COM指标）在系统层面进行最终评估。
