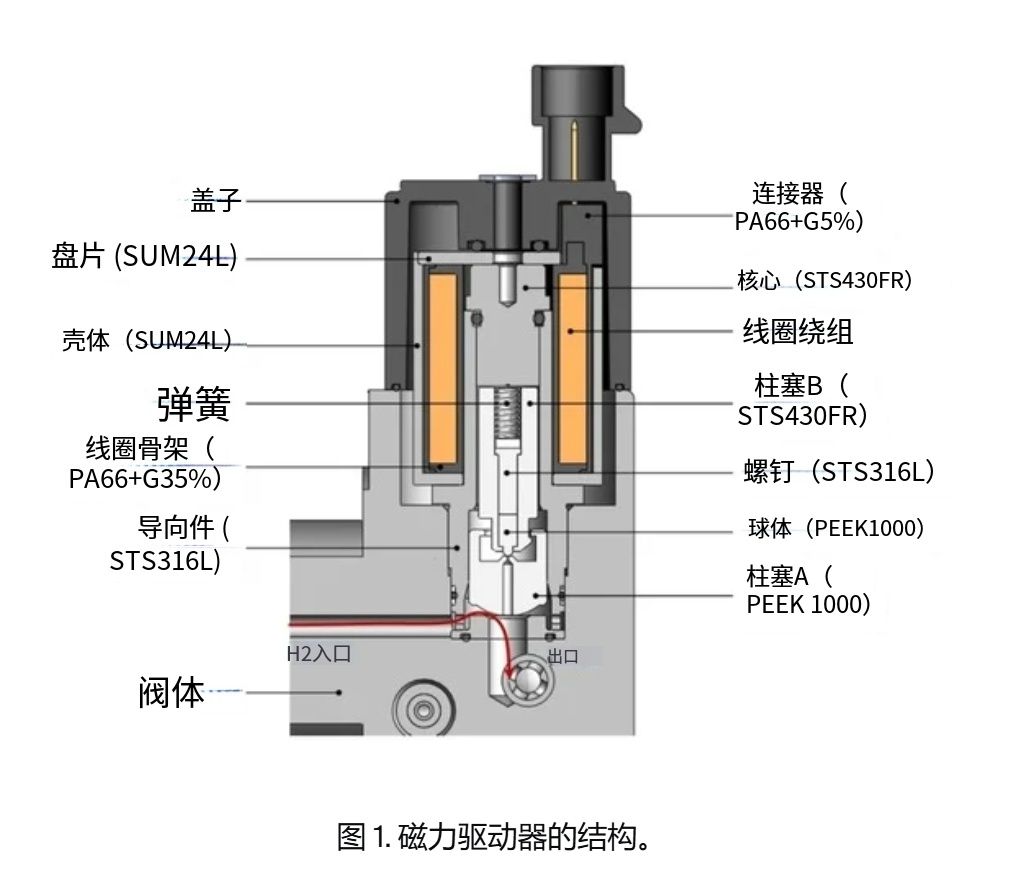

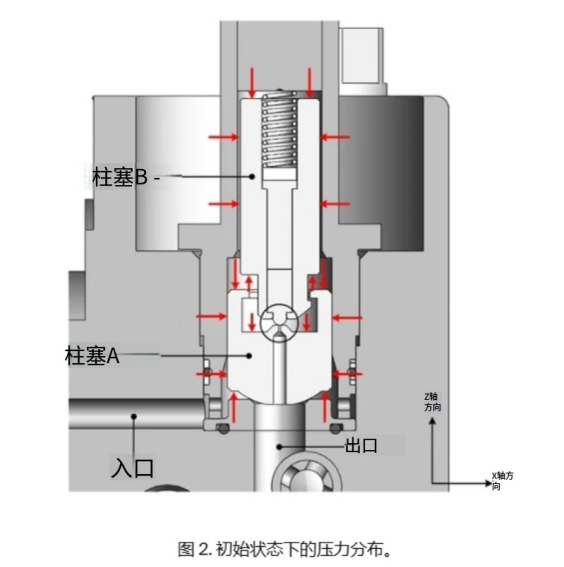

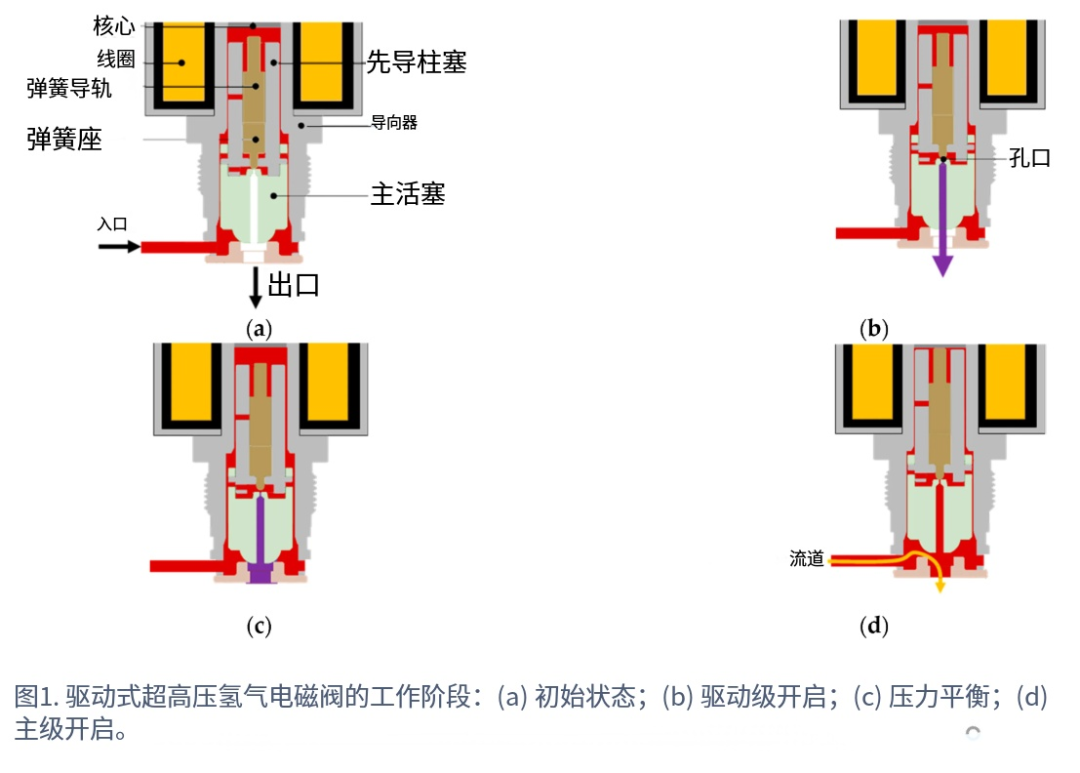

电磁阀执行器结构由以下部分组成：用于形成电磁场的线圈；一个由圆盘和外壳构成的磁路；一个由线圈产生的电磁场磁化以拉动活塞的芯；用于通过机械运动开启和关闭流路的活塞 A 和 B；活塞运动的导向装置；用于恢复活塞的弹簧；以及用于在超高压条件下保持气密的 O 型圈。 当给电磁驱动器施加电压时，铁芯被磁化并拉动活塞 B。气缸中的氢气通过活塞 A 上的小孔逸出。由于氢气的逸出，实现了压力平衡状态，其中电磁驱动器内的压力与连接到燃料电池堆的流道压力相同。活塞 A 与活塞 B 相连并移动，使连接到燃料电池堆的流道完全打开。打开流道所需的电磁驱动器的吸引力应大于在初始关闭状态下（未给电磁驱动器施加电压时）对活塞 B 施加的力， 如图 2 所示。由于活塞形状沿中心轴对称，施加到活塞 B 的力的水平分量（X 方向）被偏移，而垂直分量（Z 方向）尽可能保持驱动器与活塞 A 和 B 接触的最大面积。
