LS-DYNA计算中途施加初始速度的小技巧

仿真支持爱好者

5月前浏览268

1.背景和要求

进行 DYNA 分析，你是否碰到过这种问题，在计算中间某时刻需要给某个 part 或者节点集合一个突然的初始的速度，有木有？

如果你确实碰到过，你以前是采用距离换时间的方式进行处理的，那么现在告诉你一个技巧。

也是今天在回答 gongwithwind 的问题中无意看到，分享出来，（同时也是年纪大了，记性不好了，写下来，怕忘了）

2.卡片介绍

一般初速度的定义采用如下两张卡片：

*INITIAL_VELOCITY_GENERATION

*INITIAL_VELOCITY

这时定义 part 或者节点集合初速度标准方法，但是可以的是，它们只能定义从零时刻开始的初速度。这张卡片没有 birth 和 death 选项，不能再计算中途激活或者关闭该速度。

下面我要介绍我将使用的关键字卡片

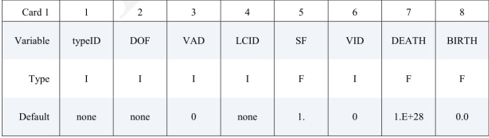

*BOUNDARY_PRESCRIBED_MOTION_SET

这张卡片不是定义速度（/位移 /加速度）-时间关系的曲线的吗？并且这张卡片一旦定义了速度曲线，不管这个 part 承受多大的载荷，速度都按照速度-时间的曲线进行。为什么要采用张卡片，主要是这张卡片有 birth 和 death 选项，我们可以据此做些灵活的操作。

下面举个例子，假如我要计算需要一辆轿车在 0.5s 时刻发动并立即具有 5m/s 的速度去撞击前方的 B 柱，撞击过程，轿车的速度会按照真实载荷进行衰减。

我首先会定义一条曲线

*DEFINE_CURVE

接着在*BOUNDARY_PRESCRIBED_MOTION_SET 卡片中的 Death 选项填写 0.49999-0.5 的中间任意一数值，比如 0.499999

这样就完成了。

3.必要的解释

如果有人问，如不激活 death，定义 curve 的截至时间为 0.5 不就得了，这样不行吗？不行

你可以试试，如果这样定义，0.5s 后的轿车速度就是 0m/s.
