强度误差-2.5%!基体损伤+Cohesive接触的复杂RVE是怎么建的?

精品
作者优秀平台推荐
详细信息
文章亮点
作者优秀
优秀教师/意见领袖/博士学历/特邀专家/独家讲师
平台推荐
内容稀缺
21小时前浏览53


点击文尾阅读原文报名
作者 | 御坂Sigma 仿真秀优秀讲师
首发 | 仿真秀App

导读:纤维增强复合材料因其高比强度、高比刚度和优异的抗疲劳性能,在航空航天、汽车、能源等领域得到了广泛应用。然而,复合材料的失效机理十分复杂——不仅涉及基体的塑性变形与损伤演化,还包括纤维与基体之间的界面脱粘、分层扩展等多种失效模式的耦合作用。准确预测复合材料的宏观力学性能及其细观失效机制,是优化材料设计、提升结构可靠性的关键前提。代表性体积单元(RepresentativeVolumeElement,RVE)方法是连接复合材料细观结构与宏观力学性能的重要桥梁。通过在细观尺度上建立包含纤维、基体及界面的几何模型,并施加合理的周期性边界条件,可以高效地模拟材料在复杂载荷下的损伤演化过程,为宏观性能预测提供可靠的数值依据。

本文档系统介绍了一种考虑基体损伤与界面分层耦合作用的复杂RVE有限元建模方法。全文从几何建模出发,依次详细阐述了Digimat纤维随机分布RVE几何模型的建立、基体延性损伤本构(DP屈服准则+损伤演化)的定义、cohesive接触界面的设置、周期性网格的划分策略,以及基于PBCPLUS插件的多部件周期性边界条件施加方法。最终通过基体方向拉伸仿真,将应力应变曲线与TOP文献结果进行对比验证,强度误差仅为-2.50%,充分证明了模型的准确性与可靠性。无论是从事复合材料细观力学研究的科研人员,还是希望掌握Abaqus中cohesive接触与PBC边界条件建模方法的工程技术人员,都可以从本文档中获得完整的建模思路与可复现的操作流程。

首先,我们通过digimat建立纤维随机分布的RVE几何模型,然后将纤维和基体几何模型导入abaqus中划分网格,考虑了基体的损伤,同时使用cohesive接触描述纤维与基体的分层失效,通过PBC plus建立周期性边界条件,基体方向的拉伸结果如下图,应力应变曲线与TOP文献基本重合,强度误差为-2.50%。





一、Digimat几何模型

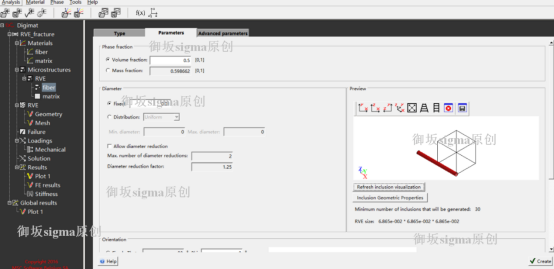

通过digimat建立纤维随机分布的RVE几何模型,体积分数50%然后将纤维几何模型和基体几何模型导出。

二、损伤本构

基体的损伤失效模型为: DP+延性+损伤演化,同时使用cohesive接触描述纤维与基体的分层失效



DP屈服准则如下:

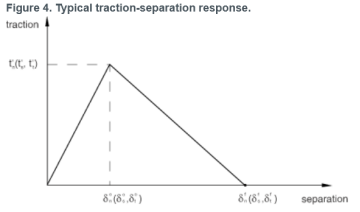

Cohesive本构的演示图如下:



对于cohesive,采用Maximum stress criterion+Linear Damage evolution




三、装配和网格模型

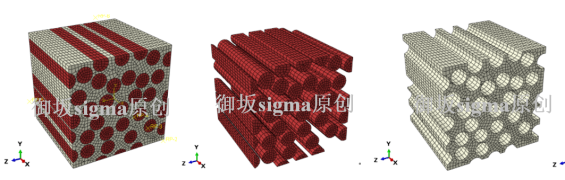

将纤维与基体导入即可,划分周期性网格,注意单元类型与单元属性设置,防止单元删除出错。完整讲解中,此处有多种防错机制(基于几百名同学答疑),减小出错率。



四、接触

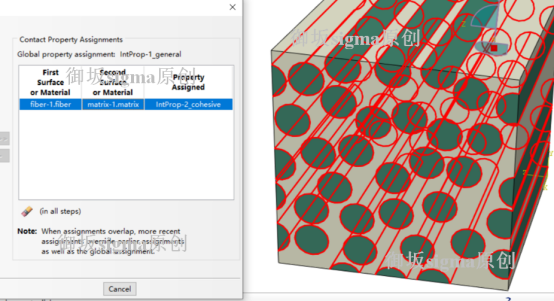

纤维与基体之间建立cohesive接触



五、周期性边界条件PBC施加

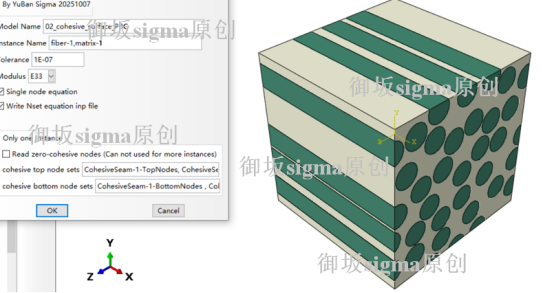

使用PBC PLUS插件全自动对纤维part和基体part建立周期性边界条件,同时输出详细模型细节,帮助大家修改模型。



插件PBC PLUS可以实现:

(1) 插件可以实现多个part的周期性边界条件,使用cohesive接触描述分层损伤。

(2) 插件可以实现含非零厚度单元的周期性边界条件,使用cohesive单元描述分层损伤。

(3) 插件可以实现单个part,含零厚度cohesive单元的周期性边界条件,使用零厚度cohesive单元描述分层损伤。

(4) 通过修改输出的inp文件(含equation,实现个性化的周期性边界条件,比如一个方向或者两个方向的PBC

新版本插件PBC PLUS 202607更新内容:

(1)优化程序逻辑,通过多个节点方程约束的方法建立PBC,效率提升70%

(2)自动建立RP_X/RP_Y/RP_Z,无需手动,效率更高,准确率更高。

(3)提醒更多,准确说明节点数量差异,方便修改模型。

友情提醒:插件已申请软件著作

六、结果分析-损伤分析

基体损伤云图如下,与TOP文献的云图对比,可以看出:与本文的模拟结果类似,出现贯穿的裂纹,从而说明本文模型的准确性。

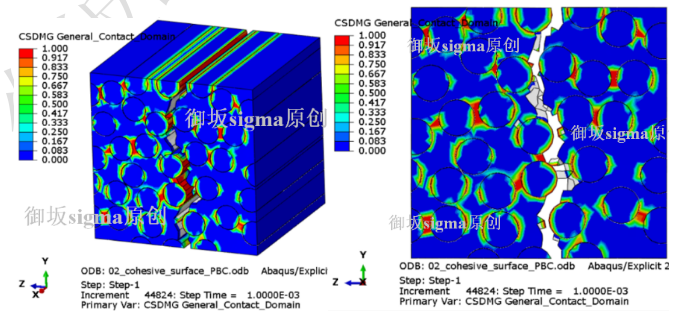

纤维与基体的分层失效

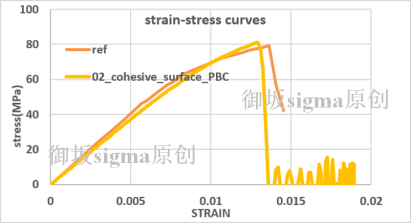

应力应变曲线基本重合。强度为81.18MPaTOP文献的结果为79.2MPa,强度误差为-2.50%

这些内容,我都放在了系统课程里——Digimat几何建模,到Abaqus基体损伤+cohesive接触双失效建模,到PBC PLUS插件使用,再到结果后处理和论文级出图,完整流程一步一步带你走。课程里还有专属答疑群,你遇到的任何问题,我和助教都会帮你解决。

七、一套闭环方法论:3-5 天压缩到数小时

针对上述痛点,过去三年我累计服务过几百位同学和企业工程师。我在仿真秀官网上线的《对标顶刊!考虑航空航天复合材料基体塑性损伤与界面分层双失效的三维 RVE 完整教学》,是过去所有经验的一次"重写"。请识别下方二维码查看:


  售价:899元

可回放,开具发票,奖学金、直播加餐
提供vip群答疑和模型下载


对标顶刊!考虑航空航天复合材料基体塑性损伤与界面分层双失效的三维RVE完整教学_Abaqus_显式动力学_断裂_复合材料-仿真秀视频课程

课程覆盖一条完整闭环:Digimat 随机纤维建模 → Abaqus 显式动力学损伤仿真 → 顶刊对标验证(误差 2.50% / 4.43%)→ 结果分析与论文写作

分析考虑基体失效与分层失效的纤维随机分布三维RVE模型,并且进行准确性验证,应力应变曲线、损伤形貌与文献基本重合,强度误差2.50%4.43%

(1) 通过digimat建立纤维随机分布的RVE几何模型,

(2)然后将纤维几何模型和基体几何模型导入abaqus中划分周期性网格,

(3)考虑了基体的损伤失效(DP+延性+损伤演化),同时使用cohesive接触或者零厚度cohesive单元描述纤维与基体的分层失效,

(4)通过新PBC plus202607插件自动建立周期性边界条件。

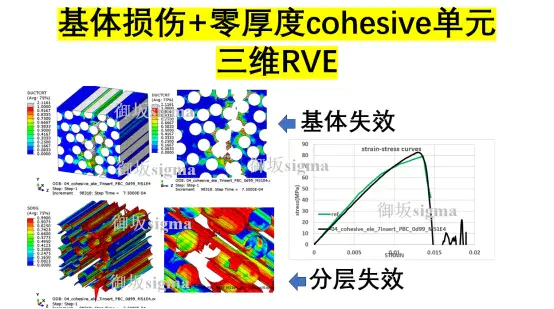

基体方向的拉伸结果如下图,应力应变曲线TOP文献[12]基本重合,使用cohesive接触的强度为81.18MPa,误差为2.50%;使用零厚度cohesive单元的强度为82.71MPa,误差为4.43%。从而说明了模型的准确性。

分析了基体损伤云图与分层失效云图,损伤失效云图与TOP文献结果接近,从而说明了模型的准确性。损伤后依然满足周期性位移。同时分析了质量缩放系数/单元类型/单双精度/刚度折减系数等因素对结果的影响。

1、具体内容及大纲

第一章:RVE模型的背景与作用

(1)多尺度分析-RVE模型-周期性边界条件的作用

第二章:周期性边界条件原理

(1) 施加周期性边界条件的原理

(2) 单个节点equation周期性边界条件详解

第三章:本构模型与abaqus参数详解

(1)基体损伤本构与abaqus参数设置

(2) cohesive本构与abaqus参数设置

第四章:考虑基体失效与cohesive接触的RVE

(1)主体方法

(2)digimat生成RVE几何模型

(3)几何模型的导入

(4)材料模型_周期性网格

(5)接触设置_防错机制

(6)单轴拉伸结果分析_施加PBC

(7)PBC检查_施加位移_提交计算

(8)损伤分析_应力应变曲线

(9)周期性位移的验证

(10)质量缩放系数对结果的影响

(11)其他因素对结果的影响

第五章:考虑基体失效与零厚度cohesive单元的RVE

(1)主体过程讲解

(2)几何处理_周期性网格

(3)接触_step设置

(4)插入零厚度cohesive单元_本构

(5)拉伸模型_防错机制

(6)结果分析_PBC施加

(7)结果分析1_损伤分析

(8)结果分析2_周期性位移验证

(9)结果分析3_不同因素的影响大小

第六章:equation.inp建立PBCRVE

(1)主体过程讲解

(2)模型的建立过程

(3)结果分析1_损伤分析

(4)结果分析2_周期性位移验证

(5)多个节点方程约束equation详解

第七章:周期性网格

(1)RVE模型的网格划分注意事项

(2)使用hypermesh绘制周期性网格_方法1

(3)使用hypermesh绘制周期性网格_方法2

2、独创之处

(1)三维RVE模型同时考虑了基体失效与分层失效,损伤复杂

(2)TOP文献多角度对比验证准确性,应力应变曲线与TOP文献基本重合,使用cohesive接触的强度为81.18MPa,误差为2.50%;使用零厚度cohesive单元的强度为81.18MPa,误差为4.43%损伤失效云图与TOP文献结果接

(3)模型分析与准确性分析可直接复 制到你的论文中。

(4)手把手教学,step by step从零建立多个模型,包括digimat生成几何模型,abaqus建立材料模型、周期性网格、接触、周期性边界条件等。

(5)全面的结果分析教学:应力应变曲线、损伤形貌、周期性位移验证等。让你不仅学会建立模型,还会分析结果。

(6)全新升级插件PBC PLUS 202607,优化自动建立周期性边界条件的逻辑,自动化程度更高,提醒更多,更加友好。(插件PBC PLUS已经申请软件著作)

(7)独家周期性边界条件原理解释,方程约束解释,对建立PBC的两种方法均会讲授。

(8)基体损伤本构与cohesive本构详解,abaqus本构参数详解,本构参数对结果的影响。学会读懂文献的多个材料参数并且填入abaqus中。

(9)基于几百位同学的反馈,课程增加建立模型的防错机制与更多的注意事项,减小模型报错率,对新手更加友好,学习效率更高。

(10)课程讲解RVE模型不同因素对结果的影响,可以应用于自己的工况调整模型。而不是只讲授一个模型。

(11)独家课程全新讲义+ cae文件+inp文件,与视频配套学习,效率更高。

3、与往期RVE课程的区别

(1)除了分层失效,还考虑了基体损伤失效,损伤模型更复杂。

(2)课程新增基体损伤本构讲解和cohesive本构讲解

(3)结果分析增加基体损伤分析

(4)对纤维随机分布RVE模型进行准确性验证,与TOP文献的应力应变曲线、损伤形貌对比验证。

(5)新增模型的防错机制与更多的注意事项,减小模型报错率,对新手更加友好,学习效率更高

(6)纤维随机分布RVE模型使用零厚度cohesive单元描述分层失效,并与cohesive接触的结果对比分析。

(7)更全的周期性边界条件原理讲解,同步讲解两种建立周期性位移的方法。

(8)讲解模型的建立过程更加全面,细节更多,适合新手。

(9)全新的授课逻辑,对新手更加友好,学习效率更高。

(10)独家全新讲义

4、新插件PBC PLUS202607的说明

(1)插件采用license方式进行验证,根据mac地址实现一机一码,售价为单机许可价格,license有效期为18个月,找博主获得专属license

(2)插件已在abaqus2022/2023/2024/2025测试成功。

(3)插件可以实现多个part的周期性边界条件,使用cohesive接触描述分层损伤。

(4)插件可以实现含非零厚度单元的周期性边界条件,使用cohesive单元描述分层损伤。

(5)插件可以实现单个part,含零厚度cohesive单元的周期性边界条件,使用零厚度cohesive单元描述分层损伤。

(6)通过修改输出的inp文件(含equation,实现个性化的周期性边界条件。

(7)插件已申请软件著作。
