HyperGraph曲线处理小技巧
接触到数字化分析已有半年时间，期间做过一些简单的例子，其中当然也少不了对结果的处理，尤其是对曲线的处理。刚开始对与各种曲线的做法也是没有头绪，后来经过一段时间的摸爬滚打，也算慢慢摸出一条野路子，虽然不属正统，但也能解决一些问题，在此分享一下，也请各路高手批评指正。
关于 ls-prepost 的操作技巧已经有高手做过了，我从中也学习了很多，在此就不班门弄斧了。这次主要是说一下 hypergraph 里我经常用到的一些技巧，主要是曲线之间的合并，对于合并生成的新曲线进行积分运算等。
1 、曲线之间的合并。
用 ls-dyna 作分析时经常需要导出力与时间的关系曲线和位移与时间的曲线，两个曲线往往会在两个不同的二进制文件中，我们又经常需要的是力与相关位移的关系曲线，用来分析能量。那么怎样实现前两条曲线的合并而生成第三条曲线呢。

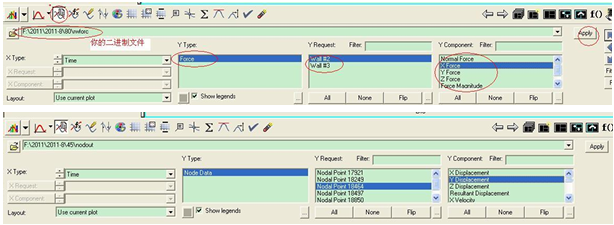

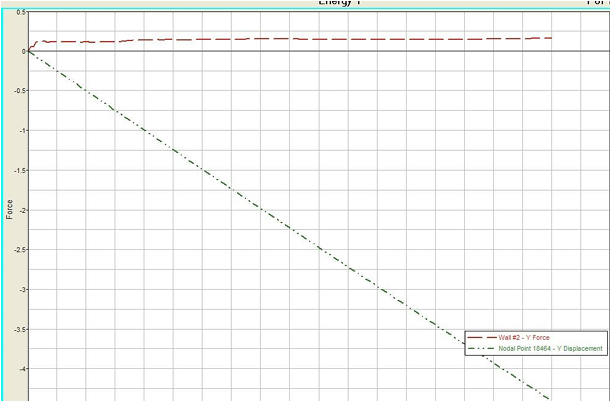

首先，先将两条曲线分别导入，如图示。
现在两条曲线已经导入了，我们要得到的是力与位移的关系，先做一个前提工作，就是把这两条曲线的纵坐标的标识记下来，用复 制就可以了。然后如图示。

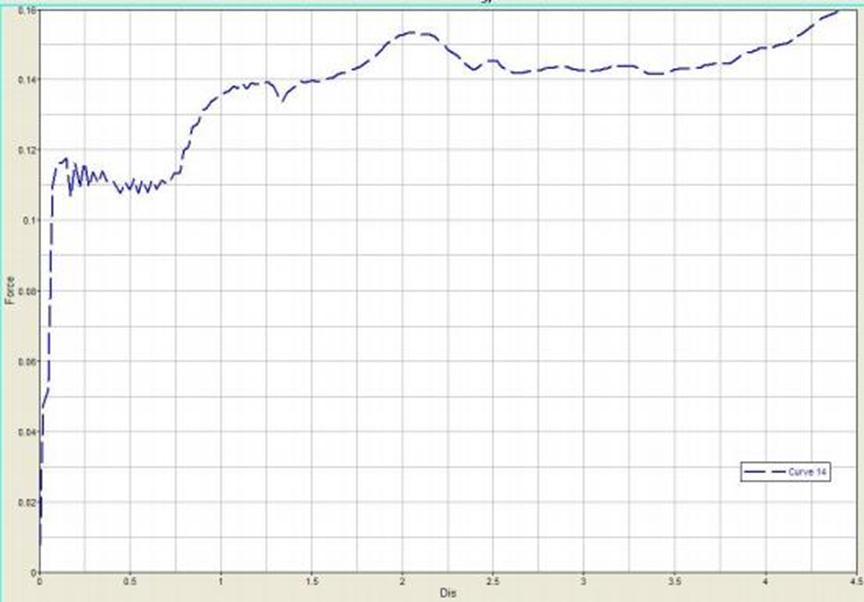

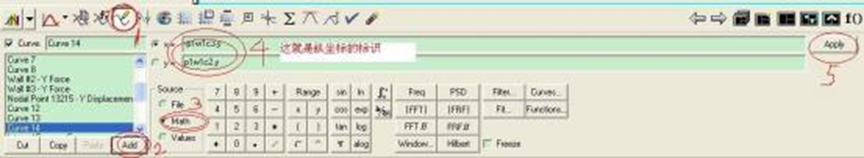

先打开曲线定义面板，add 一条新曲线，用 math 方式定义，然后把前面两条曲线的纵坐标粘贴到相应的位置，apply 就可以得到力与位移的曲线了。不过坐标轴的名称要改成相关的名，包括线型及颜色的选择，这了就不做说明了。
当然这里并不限于此，你也可以把两条曲线加起来，只要在相应的栏里做一个+运算就行了，其他运算类推。不过貌似不能做混合运算，我试过不行，大家可以试一下，可以的话做一些补充。
2 、对新生成的曲线做积分运算。
对上面生成的曲线做积分，我不知道 hypergraph 有没有现成的命令可以实现，origin 是可以实现的，你只要把新得到的曲线导出，然后导入到 origin里，用 an alysis》calculus》integral 命令即可实现。这里还是讲用 math 方式得到，当然用到的就是

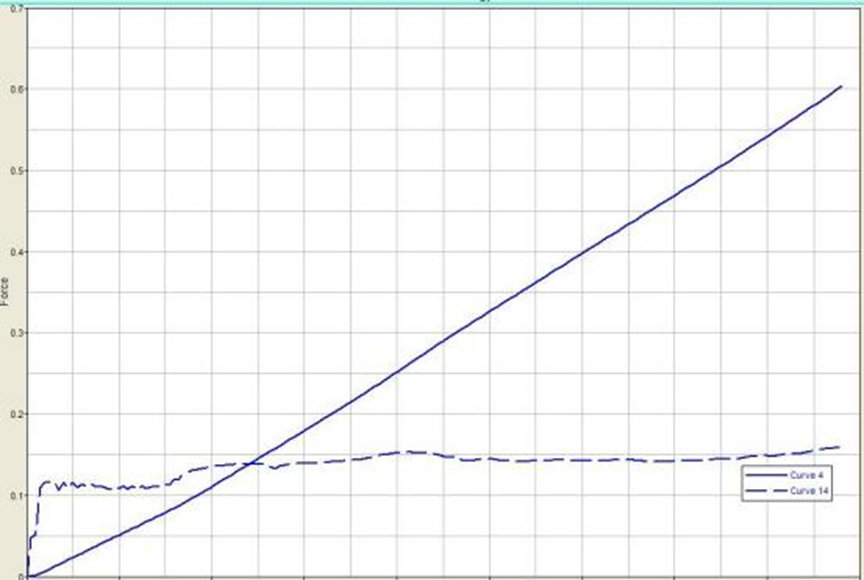

integral（，）。如下图

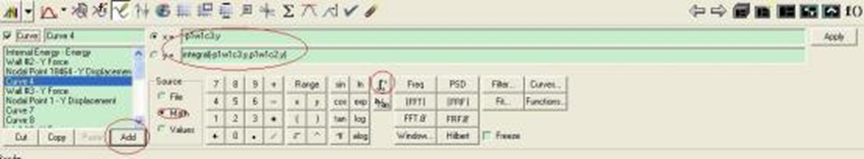

还是 add 一条新曲线，math 里选择 integral，然后把相关是标识粘贴进去，顺序不要搞错啊，apply 就可以了，这种方法的正确性是可以保证的，已经用 origin 验证过了，在 math 里的value 中可以看每个节点的坐标值。
因为经常需要提取力与位移的关系曲线，然后积分得到能量，所以我比较常用这两种方法，路子看上去不太正统，但确实可以解决问题，也就不失为一种方法。对于其他问题，大家也可以考虑能不能用这种方法来做。希望大家能补充进新的例子，也希望比较专业的高手能提供些简单的方法，大家一起进步。
