在仿真秀官网问答板块，近日有用户提问：“ANSYS Workbench 稳态热仿真应该如何入门？有没有合适的课程推荐？“

在我看来，热仿真是工程仿真中应用极广的基础分析类型，涉及机械、汽车、化工、能源、建筑、电气等几乎所有工业领域。零基础入门想要少走弯路，需要兼顾理论基础、软件操作、工程实践等三个方面。下面，我将从零基础学习者的实际状况和需求出发，梳理Workbench热仿真的理论要点，剖析软件学习中常见的难点痛点，结合算例讨论热仿真分析实现的大致过程，最后推荐适配的系统化课程，助力初学者快速掌握这一核心技能。

01
ANSYS 稳态热仿真零基础入门

稳态热分析的核心是求解热平衡状态下的温度分布，不考虑温度随时间的变化，是热仿真入门的首要学习内容。对于零基础学习者，切忌直接上手盲目操作软件，建议遵循 “理论打底 — 软件实操 — 案例复盘 — 工程应用” 的四步学习法，具体建议如下：

夯实基础理论，建立核心概念体系

先理解稳态热传导的基本方程、热传递的三种方式（热传导、热对流、热辐射）、边界条件（温度边界、热流密度边界、对流边界等）的物理意义，明确热应力与温度场的关联逻辑。这一步是避免后续软件操作 “知其然不知其所以然” 的关键，也是读懂仿真结果、判断结果合理性的基础。

从 Workbench 基础操作入手，熟悉仿真流程

ANSYS Workbench 的优势是可视化、流程化的操作界面，零基础者先掌握 Geometry 建模 / 模型导入 —Mesh 网格划分 —Steady-State Thermal 稳态热分析模块设置 — 载荷与边界条件施加 —Solution 求解 — 结果后处理的完整流程，重点熟悉热分析专属的参数设置、载荷类型选择方法。

从简单案例起步，逐步提升复杂度

入门阶段选择无耦合的纯热分析简单案例（如平板导热、圆管热对流、简单零件的稳态温度场分析），掌握基础操作后，再尝试热 - 结构耦合的温度应力分析，循序渐进积累实操经验。

重视结果验证与问题排查

仿真并非 “点击求解即结束”，零基础者要学会通过理论计算、工程经验、网格无关性验证等方式判断结果是否合理，同时积累常见报错（如边界条件冲突、网格质量差、求解不收敛）的排查方法。

借助权威资料与系统课程，避免踩坑

对网上各种碎片化的视频教程要注意甄别，避免学到错误的概念和不规范的操作，可以选择基于软件官方资料编写、由资深专家主讲的系统化课程，既能学习标准化操作方法，避免了学成“野路子”，又能规避各种易错问题，大幅提升学习效率。

02
一个稳态热仿真简例

为帮助零基础者理解热分析的核心流程，笔者借用仿真秀官网惊涛海浪老师的原创技术文章《稳态热分析案例——短圆柱体的热传导》，展示基于ANSYS Workbench稳态热仿真的大致流程。

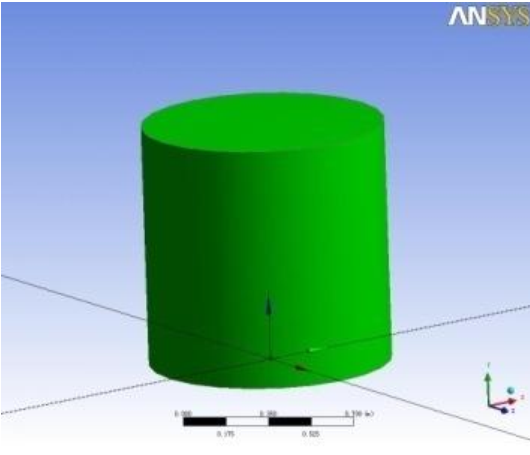

问题描述：短圆柱体，直径和长度均为 1m, 上方施加 100 ℃的温度载荷，下端面和侧面温度为 0 ℃ ，求圆柱体内部温度场的分布。（假设圆柱体和外界无热交换）。材料的热传导系数为 30w/m.℃。见下图。

该问题属于稳态热传导问题，由于几何结构，载荷及边界条件对称，取圆柱体 1/4 分析。具体设置步骤请在仿真秀官网搜索文章【短圆柱体的热传导】。分析方法如下：

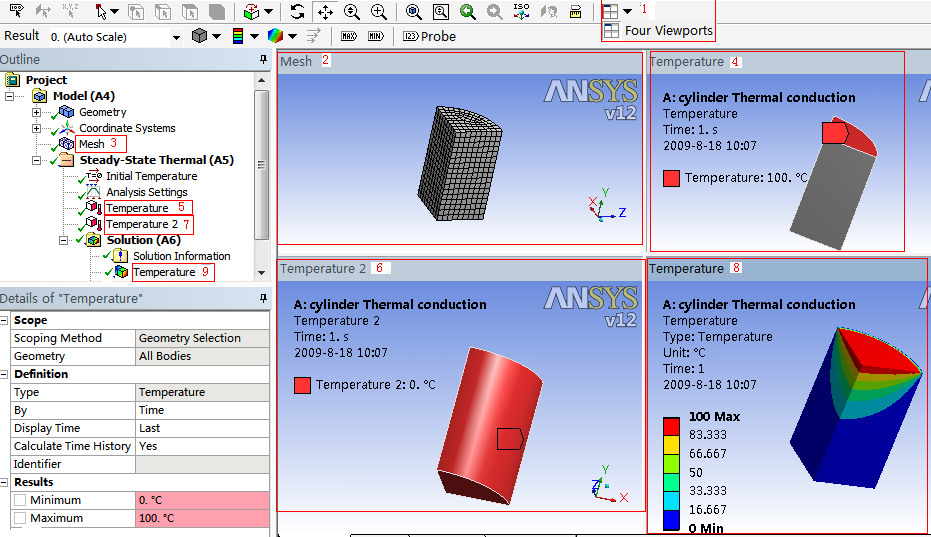

选择稳态热分析系统
确定材料参数：稳态热传导问题，仅输入热传导系数
【DesignMdoler】建立几何模型：考虑对称性，建立 1/4 圆柱体
进入【Mechanical】分析程序
网格划分：采用系统默认网格
施加边界条件：圆柱体对称面无热量交换，为绝热边界，系统默认无需输入。圆柱体其它外表面输入温度。
设置需要的结果：温度分布
求解及结果显示

03
学习的难点与痛点

零基础学习稳态热仿真时，多数人会在理论与软件结合、参数设置、边界条件、网格划分、结果解读等环节遇到瓶颈，这些也是工程应用中高频出现的痛点，具体可归纳为4点：

边界条件设置不合理，求解失败或结果失真

稳态热分析的边界条件直接决定求解结果，零基础者易出现边界条件冲突（如同一面同时施加固定温度和热流密度）、对流边界设置不完整（仅输入换热系数未设置环境温度）、忽略接触热阻（装配体零件接触部位未定义接触热传导属性）等问题，轻则求解不收敛，重则得到错误的温度场分布。

网格划分缺乏技巧，影响求解精度与效率

网格是有限元分析的基础，稳态热仿真中，零基础者要么为了省事划分过于粗糙的网格，导致温度梯度较大区域的结果精度不足；要么盲目细化全网格，造成求解时间过长，且不会针对热流集中区域（如倒角、小孔、接触面）进行局部网格细化，无法平衡精度与效率。

对 ANSYS Workbench 热分析模块的专属功能掌握不足

比如不熟悉热载荷的批量施加、自定义材料热性能参数（导热系数、比热容等）、结果后处理的温度云图 / 热流密度曲线提取、热通量的路径分析等功能，导致无法高效完成仿真分析，也不能充分挖掘仿真结果的工程价值。

缺乏工程思维，无法将仿真结果与实际工程结合

部分学习者能完成简单案例的仿真，但面对实际工程问题时，不知道如何简化模型、确定合理的边界条件与材料参数、验证仿真结果的合理性，比如实际工程中的 “绝热边界” 如何在软件中模拟、工业场景下对流换热系数的工程取值范围等，导致仿真结果无法指导实际设计。

04
工程应用经验总结

结合零基础学习者的实际情况特点与过往经验，我们给出以下的学习建议，帮助学习者规避坑点、快速提升能力：

“先理后软”，物理意义优先于软件操作

先快速学习热传导的基本原理，简单了解热传导方程及其各种边界条件，熟悉各种参数的物理意义。任何参数设置、载荷施加都要先明确其物理意义，比如对流换热系数的取值需结合工程场景（自然对流一般 h=5~20W/(m²・K)，强制对流 h=20~1000W/(m²・K)），避免盲目输入数值。

边界条件是核心，“宁简勿错，逐步完善”

稳态热分析的边界条件设置遵循 “无冲突、全覆盖” 原则，零基础者先设置核心边界条件（如固定温度、主要对流面），验证求解成功后，再逐步添加接触热阻、辐射等复杂边界，避免因一次性设置过多复杂条件导致求解失败。

网格划分的核心是 “针对性细化”

无需对整个模型进行精细化网格，仅对热流梯度大、几何特征复杂、接触部位进行局部细化，同时通过网格无关性验证（多次细化网格，若结果变化小于 5%，则网格满足精度要求）确定最优网格方案。

重视材料库的建立，参数取值贴合工程实际

不同温度下材料的导热系数会发生变化（如金属导热系数随温度升高略有降低），工程仿真中需根据实际工作温度选择材料参数，避免直接使用默认常温参数，提升结果的准确性。

后处理的重点是 “结果验证与工程解读”

仿真结果不仅要出云图、曲线，更要结合理论计算（如傅里叶热传导定律）、工程经验、实验数据验证结果合理性，同时思考仿真结果对工程设计的指导意义（如某部位温度过高，需优化散热结构）。

从 “纯热分析” 到 “热 - 结构耦合” 逐步进阶

零基础者先掌握无耦合的稳态热分析，再学习 Workbench 中 Steady-State Thermal+Static Structural 的热 - 结构耦合分析，理解温度应力的生成机制，掌握热载荷向结构分析模块的传递方法，贴合工程实际的耦合分析需求。

05
ANSYS热分析及温度应力计算通关秘籍

对于 ANSYS Workbench 稳态热仿真零基础学习者，想要系统、高效入门，同时掌握热应力计算这一工程高频技能，我向读者推荐仿真秀金牌讲师尚晓江博士主讲《ANSYS Workbench热分析及温度应力计算通关秘籍》课程是高适配的选择，这门课程专为热分析入门及进阶学习者打造，完美匹配零基础的学习需求，请识别下方二维码试看。

限时特价（限10名）

秒杀价：149 元（价值：199元）

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型

仿真工程师核心必修课-1：ANSYS Workbench热分析及温度应力计算通关秘籍

特别注意：《ANSYS热分析及温度应力计算通关秘籍》内容系统全面，讲解深入浅出，非常适合零基础结构工程师系统化学习热传导分析，课程大纲如下：

1、热传导分析理论背景：热传导方程直观推导及常见边界条件

2、稳态以及瞬态热分析的有限单元法

3、温度应力计算的原理及易错点

4、ANSYS Workbench稳态热分析的实现方法

5、ANSYS Workbench瞬态热分析的实现方法

6、ANSYS Workbench热应力分析的实现方法

7、热分析及热应力计算实例习题课（加餐）

8、工信部CAE结构分析师认证考试简介（加餐）

核心优势如下：

讲师专业，理论功底扎实

课程由尚晓江博士主讲，其作为资深仿真技术专家，拥有丰富的理论研究与工程实践经验，能帮助零基础学习者建立正确的热分析与热应力概念体系，从根源上解决 “理论与操作脱节” 的问题。

内容权威，覆盖零基础到进阶

课程内容基于 ANSYS 理论手册及原厂官方培训资料编写，权威性强，不仅讲解稳态热分析的核心理论与软件操作，还覆盖热传导方程推导、有限元列式计算、热应力的实质及实现过程，填补了普通碎片化教程的内容空白，从基础到进阶一站式学习。

流程化教学，贴合零基础操作习惯

课程先从热分析与热应力的理论背景入手，再讲解 ANSYS Workbench 的具体实现方法，最后通过三个经典计算实例进行习题课演示，遵循 “理论 — 操作 — 实践” 的零基础学习规律，步骤清晰，易上手。

直击行业易错点，规避学习与工程坑点

课程专门介绍了 ANSYS Workbench 热分析中长期存在的易错问题，甚至包括资深老用户都容易犯的错误，帮助零基础学习者从入门就养成标准的操作习惯，避免后续走弯路。

课时精炼，性价比高

课程总时长 2 小时 55 秒，共 4 讲（含加餐例题讲），内容充实无冗余，配套实例演示便于课后实操复盘，对于零基础学习者而言，投入成本低，学习效率高。并提供VIP群答疑服务，课程学习过程中有不清楚的可以直接咨询尚博士。

受众适配性强，评价口碑极佳

课程适合 ANSYS 热分析零基础用户、学习型仿真工程师、理工科本硕生及相关工程技术人员，平台评分 5.0 分（75 条推荐，0 差评），学员反馈实操性强，能快速落地到工程应用中。
