航空发动机的 “增压核心”：风扇与压气机的全维度解析
导读：空气压缩，被喻为“逆水行舟”的非自然工程行为，却是航空发动机产生动力的核心前提。一台现代航空发动机的压缩系统，最高需要20万马力的驱动功率，堪比250辆F1赛车的动力总和。作为压缩系统的两大核心——风扇和压气机，是航空发动机设计中融合空气动力学、材料学、机械制造、控制工程的跨学科难题，其性能直接决定了发动机的推力、效率和可靠性。
从前端每秒输送1吨气流的大型风扇，到压比接近50:1、出口温度超700℃的多级压气机，从民机的高涵道比低噪声设计，到军机的小迎风面高机动性适配，风扇与压气机的每一处设计细节，都是工程学的极致体现。本文将从基础定义、构型分类、工作原理、结构设计、民军机差异化、故障防控及未来发展等方面，全方位拆解航空发动机风扇与压气机的核心奥秘。

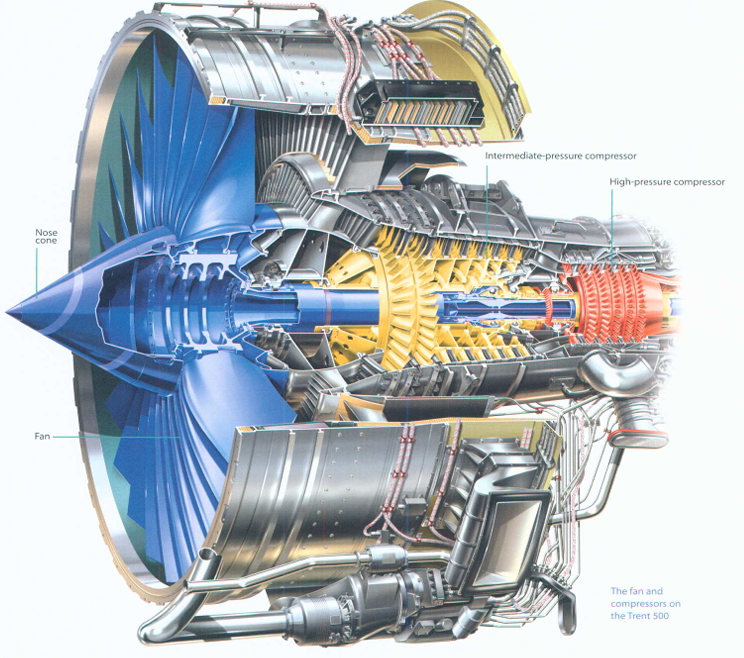

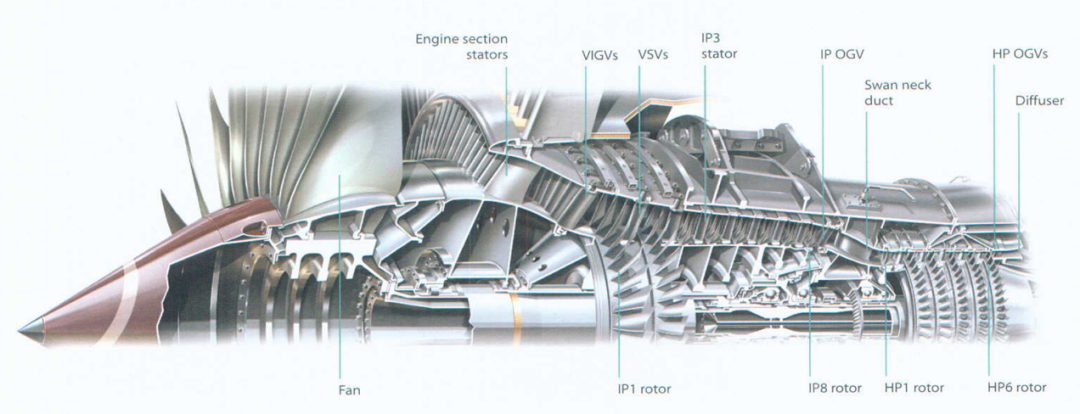

Trent 500风扇与压气机结构
一、基础定义：风扇与压气机，同源异用的增压装置
压气机的核心功能是提高流经其中工作介质（航空发动机中为空气）的压力，通过对空气做功，将机械动能转化为空气的压力能和热能，为后续燃烧室的燃料燃烧提供高压环境——没有高压空气，航空燃料便无法充分燃烧释放能量。
风扇则是安装在现代航空发动机最前端的大型低压压气机，是压气机的一种特殊形式，也是航空发动机中尺寸最大、流量最大的增压部件。对于现代大型民用航空发动机，风扇的性能数据堪称惊人：每秒可输送1吨气流，是发动机最主要的气流来源；
风扇产生的外涵气流，贡献了发动机约75%的推力，是民用大涵道比发动机的核心推力源；
整个压缩系统（风扇+高低压压气机）的总压比现已接近50:1，意味着空气经压缩后，压力提升至初始状态的50倍，压气机出口空气温度更是超过700℃。
空气流过压气机转子与静子叶片示意图
风扇与压气机共同构成航空发动机的压缩系统，其设计是一项复杂的跨学科工作，需综合建模空气动力学、噪声控制、机械结构强度、制造工艺可行性和全生命周期成本，再通过一系列权衡研究，确定兼顾重量、性能、噪声、可靠性的最优构型。
二、压气机核心构型：轴流式为主，离心式为辅，各适其场
航空燃气轮机所用的压气机主要分为轴流式和离心式两大类，也可将二者结合形成轴流-离心式（Axi-CF）压气机。两种构型的工作原理、结构特点差异显著，适用场景也各有侧重，现代航空发动机已形成轴流式为主、离心式为辅的格局。
（一）轴流式压气机：现代大推力发动机的绝对核心
早期喷气发动机曾广泛使用离心式压气机，但现代航空发动机的压缩系统几乎全部采用轴流式压气机，核心原因是其能实现更高的压缩效率和更大的空气流量，适配大推力发动机的需求。
1.核心结构：以“级”为单元，多级串联增压
轴流式压气机的基本组成单元是压气机级，每一级由一组转子叶片和下游轴向对齐的一组静子叶片构成，二者均为翼型截面，与飞机机翼的气动原理同源。
转子叶片：安装在旋转轴上，由涡轮通过连接轴驱动高速旋转，是对空气“做功加能”的核心部件；
静子叶片：固定在发动机机匣上，不随转子旋转，主要作用是“整流升压”；
整体结构：整机包含一个或多个转子组件，转子由轴承定位并与涡轮轴连接，静子叶片均匀布置在机匣内侧，从压气机前端到后端，环腔面积会逐步减小（通过轮毂线升高或机匣线降低实现），目的是维持空气轴向速度基本恒定，避免气流速度突变造成能量损失。
下图显示，发动机从低速（0.5ND）加速到高速（1.0ND）时，工作点会沿工作线向上移动，压比和流量同步提升。若进气流量突然减小（如大机动飞行），工作点会向等转速线的左侧移动，靠近稳定线，风险升高。低速工况（0.5ND，蓝色框）：第一级的工作点靠近稳定线，容易先失速，决定了压气机的低速稳定裕度。高速工况（1.05ND，黄色框）：末级的工作点靠近稳定线，容易先过载，决定了压气机的高速稳定裕度。第一级特性：等转速线更“陡”，对流量变化更敏感，低速时易进入失速区，是低速稳定性的控制级。末级特性：等转速线更“平缓”，对压比变化更敏感，高速时易因过载进入喘振，是高速稳定性的控制级。这种前后级特性差异，是多级轴流压气机设计的核心挑战：必须通过可调静子叶片、级间放气等手段，协调前后级的工作状态，保证全转速范围内都有足够的稳定裕度。前端级负责“守住低速稳定”，末级负责“守住高速稳定”，二者精准匹配才能实现高效、可靠的运行。
压气机特性图展示了任意工况下所有级的性能总和。这些工作点可以拆解，单独展示每一级的特性。在大型轴流压气机中，第一级和末级的特性存在显著差异。
2.工作原理：转子加能加速，静子整流升压
轴流式压气机的空气压缩过程，围绕“转子-静子”的一级级配合展开，气流始终沿发动机轴向流动，这也是其名称的由来，核心分为两步：
1）转子的加能加速：涡轮驱动转子以数千转/分钟的速度高速旋转，持续将空气吸入压气机。转子叶片通过翼型的气动作用，对空气施加周向作用力，将机械动能传递给空气，使空气的绝对速度、切向旋流速度大幅提升，同时实现初步增压，空气的压力和温度也会小幅上升；
2）静子的整流升压：被转子加速的空气流入下游静子叶片通道，静子叶片的翼型结构会消除空气的切向旋流，将空气的动能转化为压力能，实现静压的显著提升；同时静子会将紊乱的气流整理为规则的轴向流动，为下一级压缩做好准备。

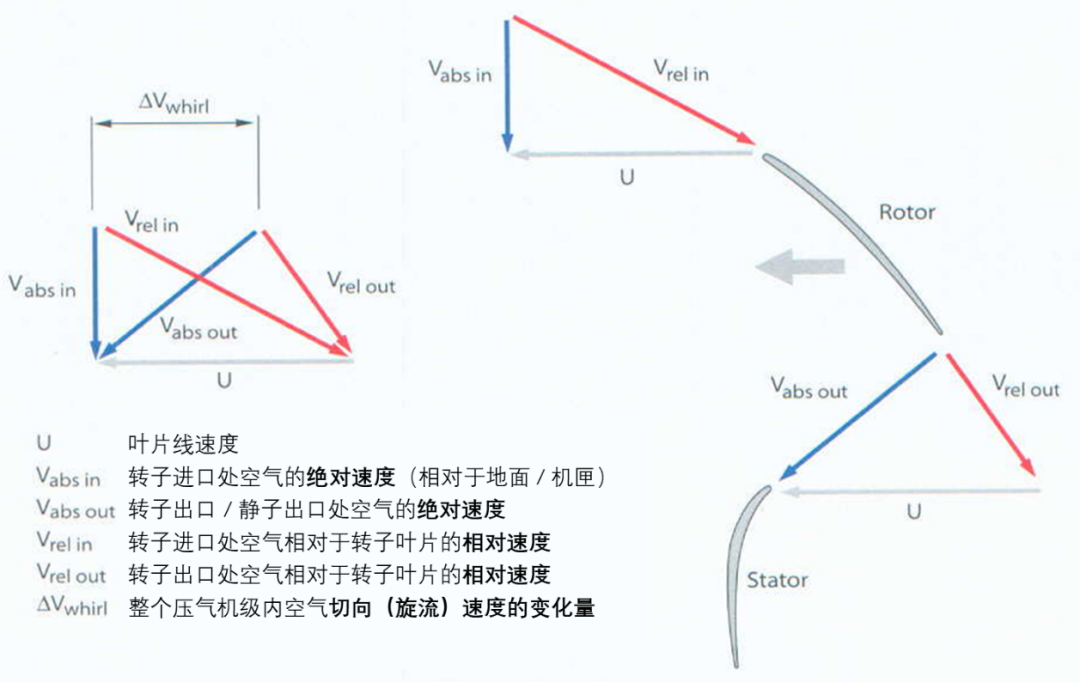

压气机级的总压升与空气在该级的切向速度变化量成正比，这一速度变化规律可通过“压气机速度三角形”直观体现，包含空气的绝对速度、相对转子的相对速度、转子叶片的线速度三大核心参数。
3）多级压缩：小压比级联，实现高总压比
核心压气机的单级总压压比仅在1.3-1.4之间，设计为小压比的核心原因是：需严格限制气流在叶片和静子通道内的减速（扩压）速率，避免气流与叶片表面分离，防止叶片失速造成的严重能量损失。
为实现整体高压比，轴流式压气机采用多级转子-静子串联的设计，空气依次流经每一级，压力和温度会逐步、持续升高，最终在压气机出口达到发动机燃烧室所需的高压状态。现代大型民用发动机的轴流式压气机，通常包含低压、中压、高压多级模块，通过精准控制每一级的空气流速，保证气流始终附着在叶片表面，实现低损失、高压缩效率和低燃油消耗。
（二）离心式/轴流-离心式：小型发动机的优选构型
当压气机出口叶片高度低于1厘米时，轴流式压气机的气动效率会大幅下降，此时离心式或轴流-离心式压气机成为最优选择，广泛应用于小型涡扇、涡轴发动机（如直升机发动机、小型无人机发动机）。

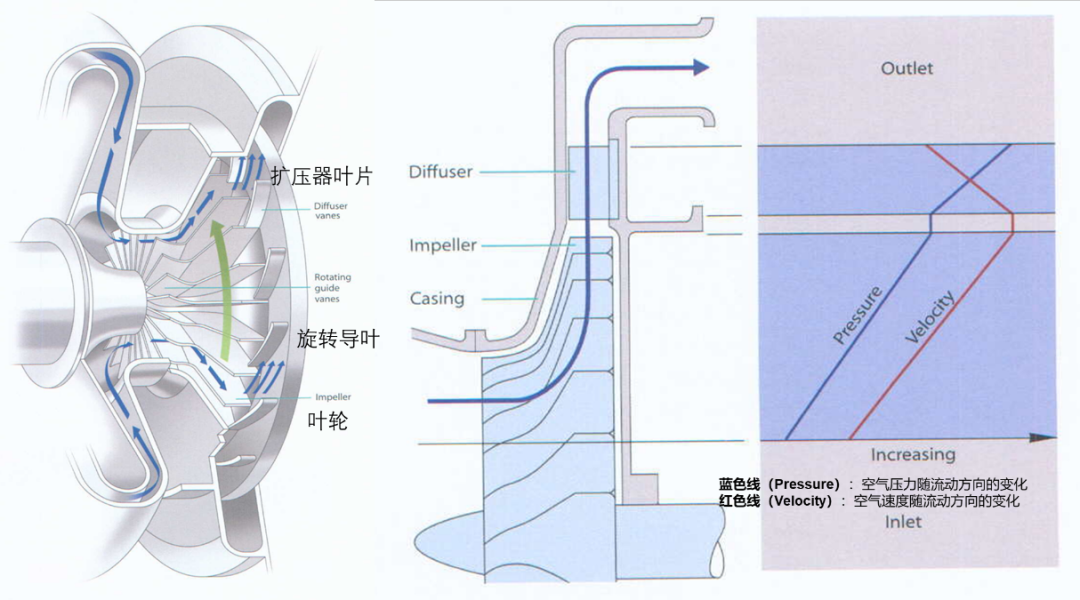

离心式压气机气流路径图

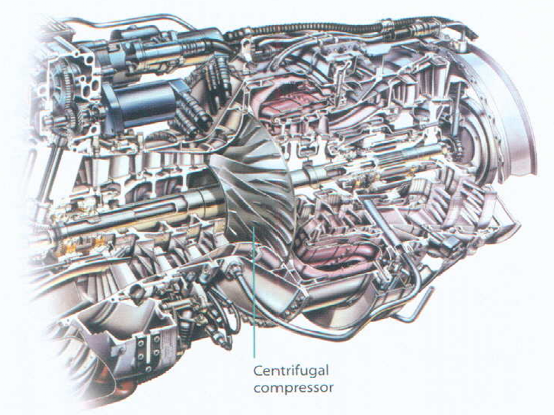

RTM322发动机离心机示意图
1.核心结构：叶轮为核心，配套扩压器与出口系统
离心式压气机主要由进气道、叶轮、径向扩压器、出口系统四大部件构成，其中叶轮是核心做功部件，由涡轮驱动高速旋转，叶片呈径向布置在叶轮盘上。
2.工作原理：离心力主导，动能转压力能
与轴流式压气机的轴向气流不同，离心式压气机的气流沿径向流动，核心工作过程为：
1）叶轮吸气压升：涡轮驱动叶轮高速旋转，空气从叶轮中心的进气口被吸入，在离心力的作用下，沿叶片径向向外快速流动至叶尖，此过程中空气被加速，同时实现初步增压；
2）扩压器能量转换：空气离开叶轮后进入径向扩压器，扩压器的通道为扩张式，通过降低空气流速，将大部分动能转化为压力能，实现二次增压；实际设计中，叶轮和扩压器各贡献约50%的总压升；
3）出口系统整流：空气离开扩压器后，进入出口系统，进一步扩散增压，并被整理为适合后续部件的气流方向，送入燃烧室。
为提升气流流量和压升，离心式压气机的叶轮叶尖速度可达670米/秒（约2200英尺/秒），同时需严格控制叶轮与机匣的间隙，防止空气泄漏影响压缩效率。
三、轴流式压气机的关键难题：稳定性控制与故障防控
轴流式压气机的稳定运行，是航空发动机正常工作的核心前提。在发动机稳态运行时，压气机沿工作线工作，但在加速、减速、变高度等瞬态运行过程中，压气机的工作点会偏离工作线，若超出稳定范围，将引发失速、喘振等严重故障，甚至导致发动机损毁。因此，压气机的稳定性控制和故障防控，是设计中的核心难点。
（一）稳定工作的基础：工作线与稳定裕度
压气机的工作状态由压气机特性图描述，核心包含两条关键曲线：
工作线：发动机稳态运行时，压气机的工作点连线，反映了正常工况下的流量、压比、效率关系；
稳定线：压气机稳定工作的极限边界，超出此边界，压气机将进入失稳状态。
稳定裕度是指工作线与稳定线之间的区间，是压气机设计的核心指标之一。为保证发动机在所有瞬态工况下都能稳定运行，必须保留足够的稳定裕度，防止工作点超出稳定线。
（二）多级压气机的核心要求：各级精准匹配
多级轴流式压气机的每一级，都有独特的气动性能和工作特性（称为“级特性”），相邻级的特性存在细微差异，各级的精准匹配是实现低损失、宽工作范围的核心。
前端级：主要控制压气机的低速稳定裕度，决定发动机怠速、低速工况下的稳定性；
后端级：主要控制压气机的高速稳定裕度，决定发动机高速、高推力工况下的稳定性。
若各级匹配不当，某一级的气流会率先失稳，进而引发整个压气机的故障，因此设计时需通过气动优化，保证各级在全工况下的协调工作。
（三）三大核心故障：失速、喘振、颤振
轴流式压气机的失稳故障主要分为旋转失速、喘振和颤振三类，均会导致叶片振动，严重时引发叶片断裂、压气机损毁，是发动机运行中的重大安全隐患。
1.旋转失速：低速工况的主要故障
多发生在发动机低速、低流量工况，当压气机工作点超出稳定线，前端级的叶片会出现气流分离，形成局部的“失速区”（气流无法 正常流过叶片）。
失速区会以转子转速20%-50%的速度，沿发动机环腔与转子同方向旋转，因此被称为“旋转失速”；
旋转失速的频率约100Hz，会造成周向气流不均匀，导致叶片周期性振动，若长期运行，会引发叶片疲劳损伤；
失速分为部分叶高失速和全叶高失速，前者失速区仅占叶片径向高度的一部分，发展较缓慢；后者失速区覆盖整个叶片，故障爆发更突然。
旋转失速通常从部分叶高失速开始，若工况持续恶化（如攻角进一步增大、流量进一步减小），失速单元会逐渐扩展，最终发展为全叶高失速；全叶高失速是压气机进入喘振的前兆，因此在设计和运行中，必须通过可调静子叶片、机匣处理等手段，将失速控制在部分叶高阶段，避免发展为全叶高失速和喘振。

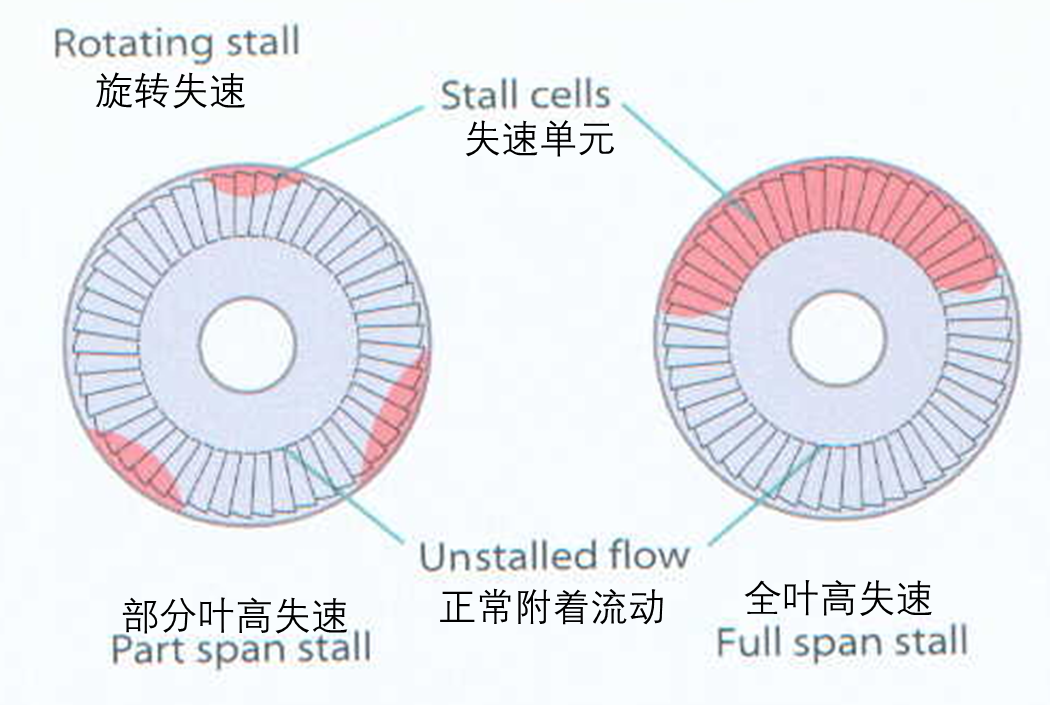

轴流式压气机中的旋转失速单元。跨距（Span）指压气机叶片的径向高度，或长度
2.喘振：高速工况的致命故障
多发生在发动机高速、高增压工况，当压气机工作点超出稳定线，后端级会因过载出现气流瞬间崩溃，引发喘振，分为轻微喘振和深度喘振：
轻微喘振：压气机进气流量小幅波动，产生可闻的“咕噜声”，对发动机的损伤相对较小；
深度喘振：压气机的压力升力能力完全丧失，燃烧室中的高压空气会向前倒流通过压气机，发动机推力骤降，同时产生巨大的爆炸声，甚至燃烧气体从压气机进口喷出，严重威胁发动机和飞机安全。
喘振时，压气机的气流会在“失速-正常-失速”之间周期性振荡，频率约5Hz，压气机可能经历多次振荡后才恢复稳定，期间叶片会承受剧烈的冲击载荷。
喘振是动态振荡过程：喘振发生时，压气机的工作点不会停留在稳定线外，而是会在特性图上形成闭合的循环轨迹。喘振强度决定危害等级：循环的尺度直接反映了喘振的严重程度——大循环（深度喘振）意味着灾难性的气流倒流，小循环（轻微喘振）则是可容忍的小幅振荡。稳定裕度的重要性：设计时必须让工作线与稳定线保持足够距离，避免任何工况下工作点靠近稳定线，从根源上防止喘振发生。

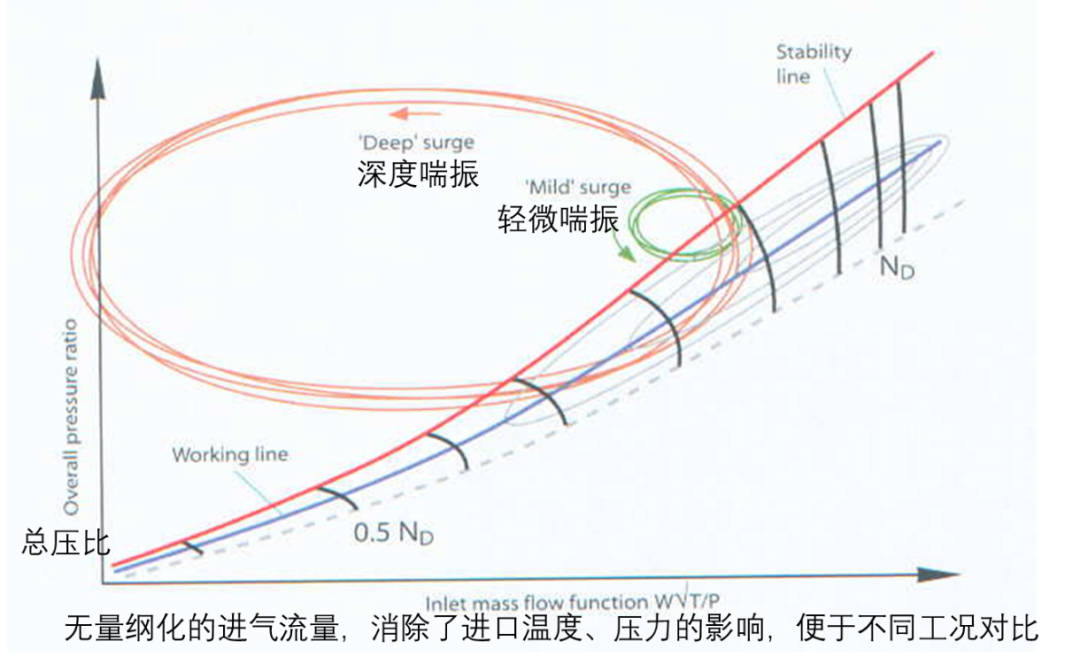

压气机特性图上展示了深度喘振和轻微喘振的循环过程。在恢复稳定之前，压气机可能会经历多个这样的循环。
3.颤振：高速工况的自激振动
颤振是叶片在接近自身固有频率时发生的自激振动，由非定常气动载荷引发，多发生在发动机高速工况下。
颤振的预测难度极大，需精准建模叶片的气动特性和结构动力学特性；
颤振会导致叶片的振幅快速增大，短时间内即可引发叶片断裂，是压气机设计中需重点规避的故障。
（四）稳流处理方案：主动调控+辅助手段，保障全工况稳定
为解决高压缩比下压气机在全速度范围的稳定运行问题，工程师设计了多种稳流处理方案，核心思路是：避免气流在叶片表面分离，降低气流攻角至安全范围，提升稳定裕度，主要分为四类，其中可调静子叶片是最优选方案。
1.可调进口导叶（VIGV）+可调静子叶片（VSV）：主动气动调控
在压气机前端级设置可调进口导叶和可调静子叶片，叶片可绕自身轴旋转，改变气流的入射角度：
高速工况：叶片打开，保证气流大流量通过，实现高增压；
低速工况：叶片关闭，降低气流进入转子叶片的攻角，避免气流分离和失速，提升低速稳定裕度。

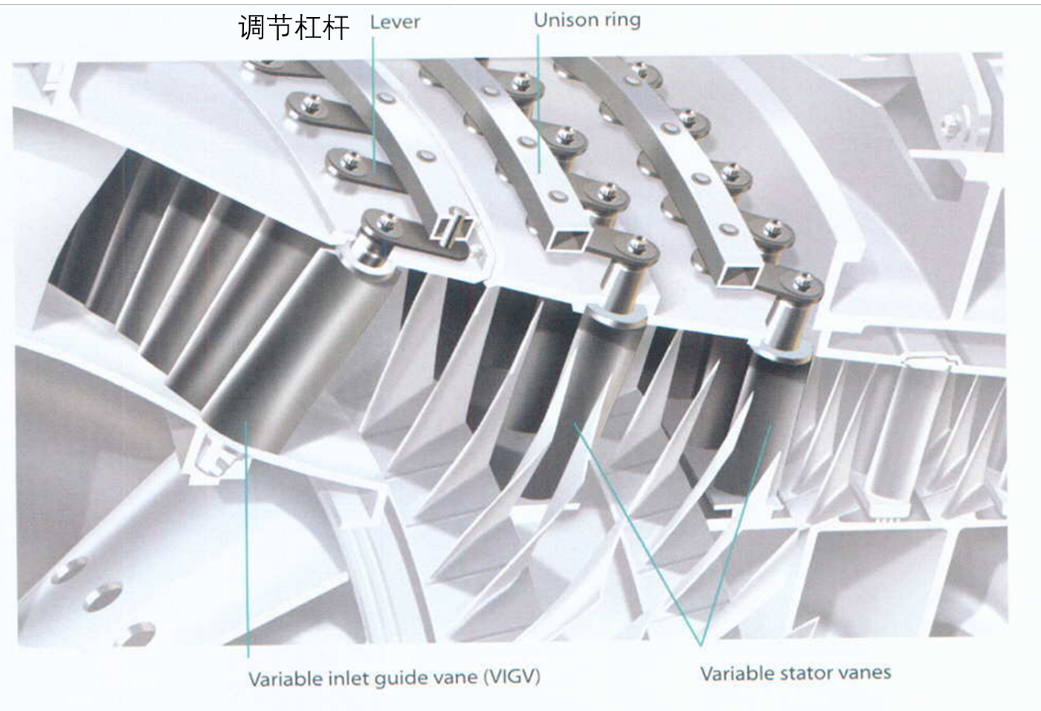

可调叶片的核心结构为联动环（Unison ring），所有叶片的杠杆均通过球面轴承与联动环连接，当联动环旋转时，所有叶片同步旋转，实现气动参数的统一调控，这一设计在罗尔斯·罗伊斯Trent 500发动机的中压压气机上得到了广泛应用。
Trent 500 发动机的中压压气机可调静子系统
2.级间放气：修正轴向速度，牺牲部分效率
在压气机中间级设置放气口，将部分压缩后的空气排入发动机外涵道，通过减少后续级的气流流量，修正前级的轴向速度，避免前级气流攻角过大引发失速。
该方法的缺点是：被排出的空气已被压气机做功压缩，却未参与燃烧做功，造成能量浪费，降低发动机效率，因此仅作为辅助方案，配合可调叶片使用。
设计点工况下，发动机在设计转速下运行，进口导叶和静子叶片角度固定。气流表现：气流经进口导叶后，绝对速度方向与第一级转子叶片的进气角完美匹配，相对速度方向贴合叶片型面。第一级转子做功后，气流经第一级静子叶片整流，绝对速度方向调整为轴向，为第二级转子提供理想进气条件。各级气流攻角适中，无分离失速，压气机效率最高、运行最稳定。
部分转速（非设计点），叶片固定条件下，发动机转速降低（如怠速），但进口导叶和静子叶片仍保持设计点角度。出现问题：叶片线速度 U 下降，但进口气流绝对速度方向不变，导致第一级转子叶片的气流攻角急剧增大，相对速度方向严重偏离叶片型面。攻角过大将引发气流分离，进而导致旋转失速，压气机效率骤降，甚至触发喘振。第一级静子叶片无法适配新的气流方向，进一步恶化了第二级转子的进气条件。
部分转速（非设计点），叶片可调（VIGV/VSV）条件下，发动机转速降低，可变进口导叶（VIGV）和可变静子叶片（VSV）按控制计划（scheduled）同步旋转角度。调节效果：VIGV 调节：叶片角度向“关闭”方向转动，预先偏转气流方向，使进入第一级转子的相对速度方向重新贴合叶片型面，恢复理想攻角，避免气流分离。VSV调节：第一级静子叶片同步转动，整流后的气流方向再次匹配第二级转子的进气需求，保证级间气动匹配。最终，各级相对速度和绝对速度的方向都回到接近设计点的状态，压气机在非设计点工况下仍能高效、稳定运行。

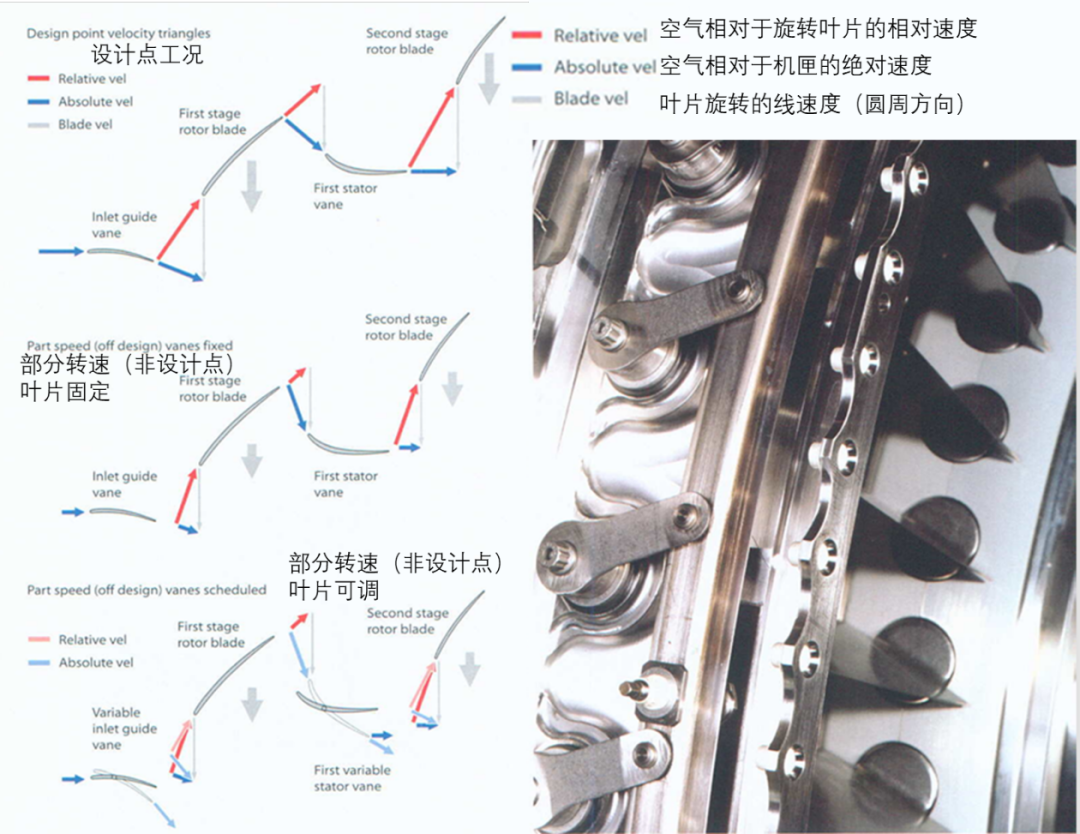

设计点和部分速度下VIGV与VSV的工作过程
3.机匣处理：提升失速范围，优化低速性能
在压气机前端级转子的机匣内侧，设置槽道、周向凹槽等结构（机匣处理），通过改变机匣附近的气流流动状态，延缓气流分离，提升叶片的失速范围，从而改善压气机的低速喘振裕度和发动机低速运行性能。
机匣处理是一种被动稳流方案，无需额外的驱动和控制机构，结构简单，广泛应用于民用和军用发动机。
4.压气机引气：兼顾稳流与其他功能
从压气机不同级抽取部分高压空气（称为“引气”），除了用于稳流外，还可实现发动机密封、轴承冷却、防冰、飞机环控系统供气等功能，是一举多得的设计。例如，从压气机中压5级、高压1级、高压6级等位置引气，可为发动机的油雾密封、高温部件冷却提供高压空气。

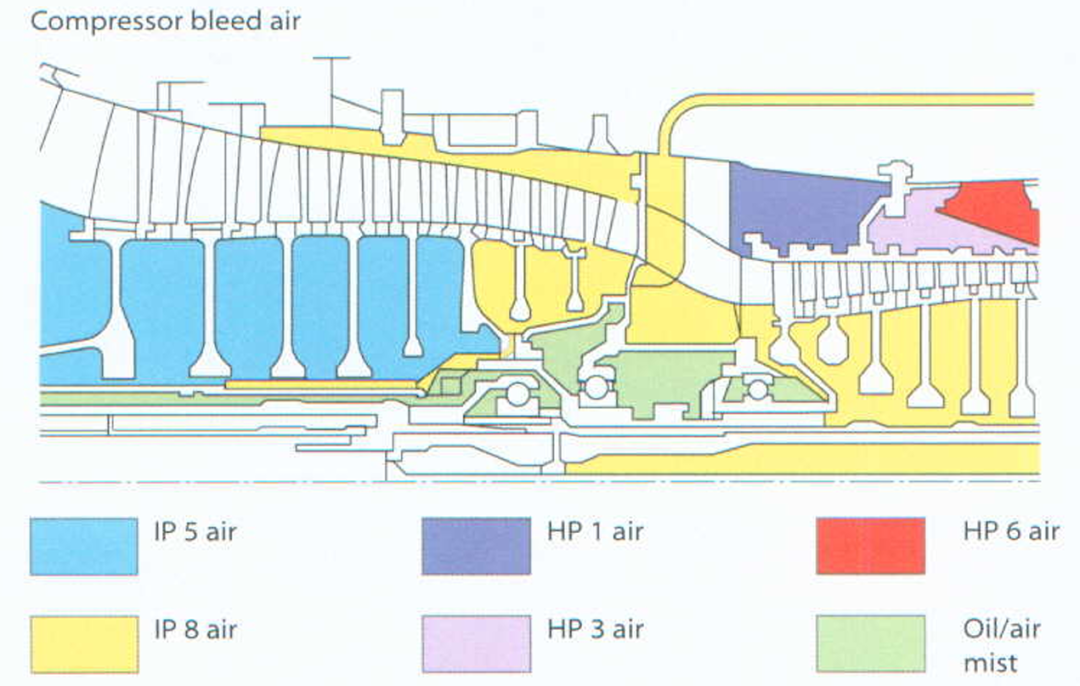

压气机排气口为整个发动机提供密封和冷却空气
四、风扇系统：民机与军机的差异化设计，源于需求的本质不同
风扇是航空发动机最前端的大型低压压气机，核心功能有二：压缩外涵空气产生推力、为核心机提供增压进气。风扇的设计在民用航空发动机和军用航空发动机上呈现显著差异，这种差异并非技术选择，而是源于二者使用需求的本质不同——民机追求高效率、低噪声、长寿命，军机追求高机动性、小迎风面、高增压比。
（一）民用风扇：高涵道比、高效率、低噪声，适航认证为核心
现代民用航空发动机均采用高涵道比涡扇构型，涵道比（外涵气流与核心气流的流量比）最高可达10，风扇是核心推力源，其设计核心围绕高气动效率、低噪声、低生命周期成本、高可靠性展开，同时需通过全球严苛的适航认证。
大涵道比Trent 500发动机
1.核心性能与设计要求
压比：民用风扇的压比接近2:1，虽增压能力不高，但气流流量极大，外涵气流经喷管膨胀后，贡献了发动机约75%的推力；
噪声控制：民用航空对噪声要求极高，风扇是发动机的主要噪声源，因此风扇设计需重点优化气动噪声，采用低噪声翼型、宽弦叶片等设计；
适航认证：风扇需通过抗鸟撞、防冰、风扇叶片脱落包容、抗进气气流畸变、淋雨/冰雹测试等严苛认证，保证在各种恶劣环境下的安全性。
2.核心部件的设计特点
（1）风扇叶片：空心宽弦叶片，效率与减重的平衡
民用风扇广泛采用空心宽弦风扇叶片，替代了传统的带阻尼凸台（Snubber）的实心叶片，是民用风扇设计的核心技术突破：
宽弦设计：增大叶片的弦长，提升叶片的刚度，避免叶片振动，同时减少叶片的数量，降低气流阻力和噪声；传统实心叶片的阻尼凸台会造成显著的气动损失，宽弦叶片取消了凸台，大幅提升了压缩效率；

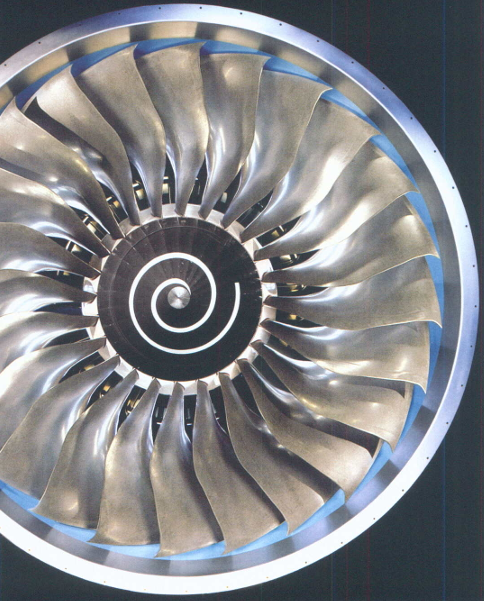

宽弦、后掠式风扇叶片的大涵道比涡扇发动机
空心设计：叶片由三层钛合金板（两个外层板+一个内层超薄薄膜）通过扩散连接+超塑性成形工艺制成，内部为空腔结构，在保证叶片刚度和强度的前提下，大幅减重——叶片越大，减重效果越显著，同时空心叶片的抗鸟撞能力与实心叶片相当；
材料：钛合金，兼具高比强度（强度/重量）、耐腐蚀、耐高温的特点，是风扇叶片的理想材料。
（2）风扇盘：临界承力部件，超速不破+长寿命
风扇盘是风扇系统的核心承力部件，被列为发动机的“临界部件”（一旦失效，将严重威胁飞机安全），其核心功能是：承受风扇叶片的巨大离心载荷、连接低压涡轮轴驱动风扇、吸收鸟撞等冲击载荷、固定进气整流罩等部件。
离心载荷：风扇高速旋转时，单个叶片的离心载荷约100吨，相当于10辆双层巴士的重量，风扇盘需长期承受此载荷而不产生疲劳损伤；
材料：采用锻造钛合金，具备极高的强度和韧性；
设计准则：①超速不破准则：即使发动机超速，风扇盘也不会破裂，保证发动机完整性；②长寿命准则：控制风扇盘的应力水平，保证发动机全生命周期的可靠性，若应力超标，可通过增大盘体尺寸、消除应力集中、提升材料性能等方式优化。

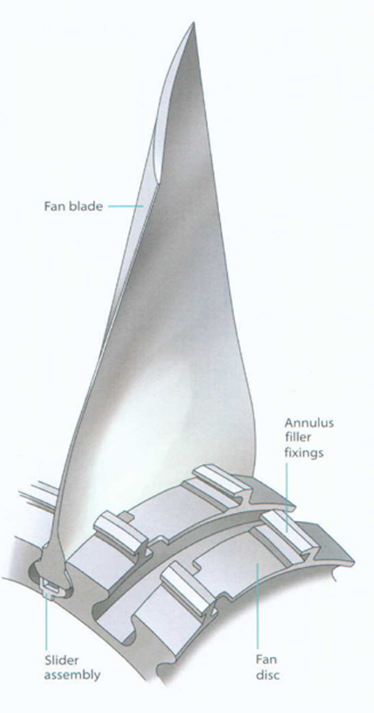

一种典型宽弦民用风扇的叶片固定结构
（3）风扇机匣：叶片包容+噪声控制+推力传递
风扇机匣的核心功能是形成外涵气流通道、叶片脱落包容、降低噪声，部分机匣还承担发动机安装和推力传递的功能：
叶片包容能力：若风扇叶片断裂脱落，机匣需能完全吸收脱落叶片的能量（相当于家用轿车以100km/h行驶的动能），防止叶片或机匣碎片飞出，保证发动机和飞机安全，因此机匣需具备高强度和高韧性；
噪声控制：机匣内侧铺设声学衬里（蜂窝结构复合材料），吸收风扇产生的气动噪声，降低发动机的噪声水平；
叶尖间隙控制：机匣内侧铺设可磨耗衬里，与风扇叶片尖端配合，严格控制叶尖间隙，防止空气泄漏，保证压缩效率。

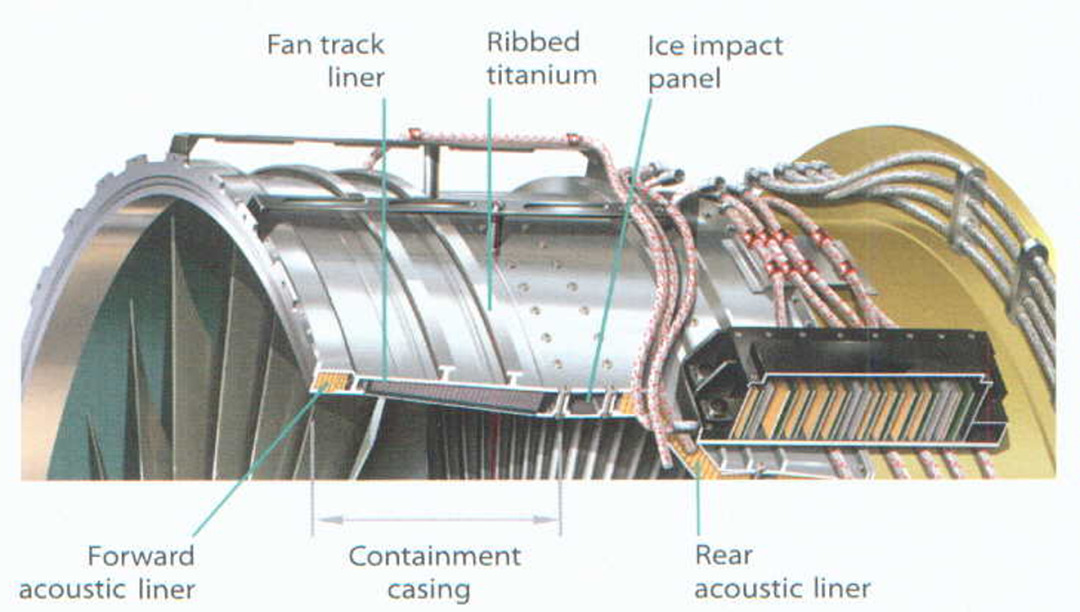

Trent 500发动机风扇机匣结构
（4）进气整流罩（Nose Cone）：气流整流+抗鸟撞+防冰
风扇前端的进气整流罩，看似简单，却是保障风扇正常工作的重要部件：
气流整流：为风扇叶片根部提供光滑的气流通道，保证气流均匀进入风扇，避免气流畸变；
抗鸟撞/防冰/抗侵蚀：需承受鸟撞的巨大冲击，前端配备橡胶尖端，可剥离积冰，表面喷涂聚氨酯涂层，防止雨水、冰雹的侵蚀；
材料与制造：采用玻璃纤维复合材料，通过热压罐成型工艺制造，最新设计采用双层铺层技术，提升抗鸟撞能力，满足重型鸟撞的适航要求。

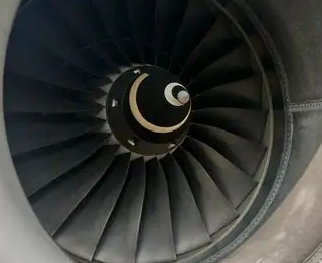

进气整流罩

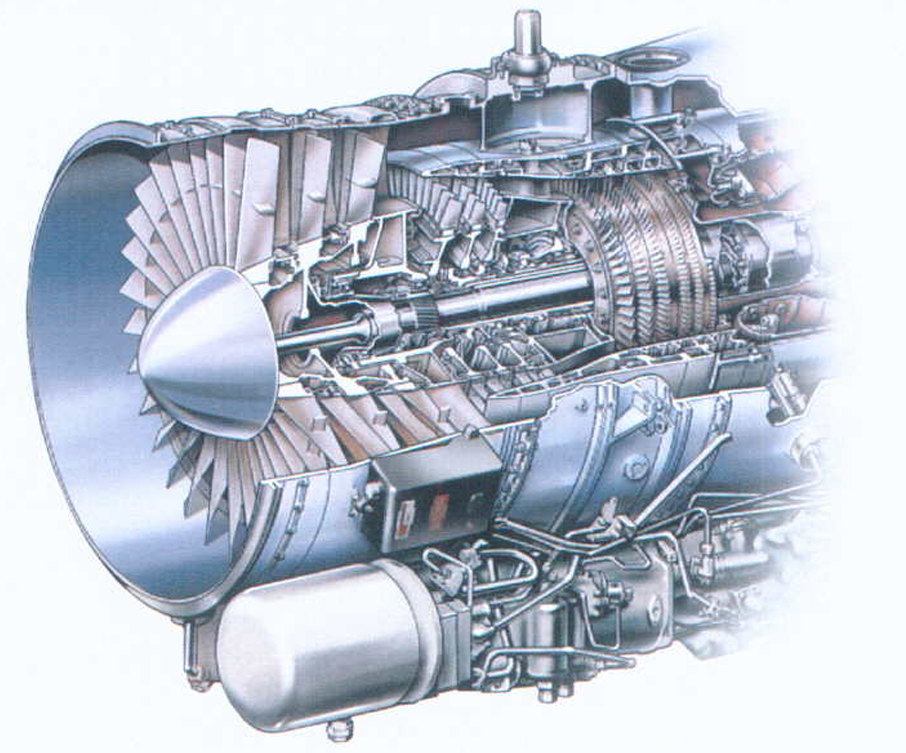

（二）军用风扇：高增压比、小迎风面、高机动性，适配军机需求
军用航空发动机采用低涵道比涡扇构型，涵道比通常小于1，风扇的设计核心围绕高增压比、小迎风面积、高机动性、抗极端气流畸变展开，适配军机的大机动飞行、低空突防、加力燃烧室工作等需求。
1.核心性能与设计要求
压比：军用风扇的压比可达3:14:1，远高于民用风扇，增压后的外涵气流除了产生推力外，还可与核心气流混合后为加力燃烧室提供氧气，同时用于冷却加力燃烧室和喷管；
RB199 上的三级军用风扇
小迎风面积：军机追求低飞行阻力和小雷达反射面积，因此风扇的迎风面积需尽可能小，采用多级风扇设计，减小风扇直径；
抗气流畸变：军机的大机动飞行（如俯冲、跃升、横滚）和复杂进气道设计，会导致风扇进口气流严重畸变，风扇需具备强抗畸变能力，保证在极端气流条件下的稳定运行；
高机动性：风扇需能快速响应发动机的推力变化，适配军机的机动飞行需求。
2.核心部件的设计特点
（1）风扇转子：整体叶盘（Blisk），减重+小迎风面
军用风扇广泛采用整体叶盘（Blisk）设计，将叶片和轮盘集成为一个整体部件，替代了传统的“叶片+轮盘”组合，是军用风扇设计的核心技术：
减重：取消了叶片与轮盘的连接结构，大幅减重，提升发动机的推重比；
小迎风面：整体叶盘的结构更紧凑，减小了风扇的迎风面积，降低飞行阻力；
制造工艺：主要有两种——①整体锻铣：从整块钛合金锻件中直接铣削出叶片和轮盘；②线性摩擦焊接：将单独制造的叶片和轮盘通过摩擦焊接连接为整体，可优化叶片和轮盘的材料性能，还能结合空心叶片技术进一步减重。
（2）风扇叶片与机匣：高增压+强抗畸变
叶片：多级设计，采用高负荷翼型，提升增压比，同时叶片具备强抗冲击能力，适配军机的恶劣工作环境；
机匣：具备叶片包容能力和叶尖间隙控制能力，内侧铺设可磨耗衬里，部分机匣采用机匣处理（周向凹槽），提升风扇的失速和喘振裕度，增强抗气流畸变能力；同时机匣集成可调进口导叶（VIGV）的驱动机构，实现气动参数的主动调控。
（3）整体构型：多级串联+紧凑布局
军用风扇通常为23级串联设计，替代民用风扇的单级大直径设计，在保证高增压比的同时，大幅减小风扇的直径和迎风面积，适配军机的机身布局和进气道设计。
五、核心压气机：发动机的“二次增压”核心，为燃烧室提供高压空气
核心压气机位于风扇后方，是对进入核心机的空气进行二次增压的关键部件，风扇压缩后的空气，一部分进入外涵道产生推力，另一部分进入核心压气机，经进一步增压后送入燃烧室，是航空发动机“燃气发生器”的核心组成部分。
（一）核心功能
1.为燃烧室提供高压、高温空气，保证航空燃料的充分燃烧，压气机出口空气的压力和温度，直接决定了燃烧室的燃烧效率和发动机的推力；
2.为发动机和飞机提供高压引气，用于发动机密封、轴承冷却、防冰、飞机环控系统供气、液压系统增压等；
3.满足发动机的功率提取需求，从压气机抽取部分能量，驱动发动机的附件系统（如燃油泵、液压泵）。
（二）构型设计：多轴布局成主流，适配不同发动机需求
核心压气机可由一个或两个模块组成（中压压气机+高压压气机），各模块由独立的涡轮驱动，可在最优转速下运行，实现高总压比和高运行灵活性，这种设计被称为多轴布局：
大型民用发动机：多采用三轴布局（低压风扇+中压压气机+高压压气机），三个模块分别由低压、中压、高压涡轮驱动，各模块可独立调节转速，实现全工况下的高效运行，同时减少可调静子叶片的级数，简化结构；
小型民用发动机+军用发动机：多采用两轴布局（低压风扇/压气机+高压压气机），结构更紧凑，适配小尺寸、高推重比的需求，核心压气机的单模块压比通常在516之间。
（三）核心部件的设计特点
1.转子：从多盘连接到整体叶盘，减重与强度的平衡
核心压气机的转子，传统设计为312个轮盘通过螺栓或焊接连接而成的鼓式转子，每个轮盘上安装一组转子叶片；现代军用发动机和高端民用发动机，广泛采用整体叶盘（Blisk）设计，大幅减重，提升推重比。

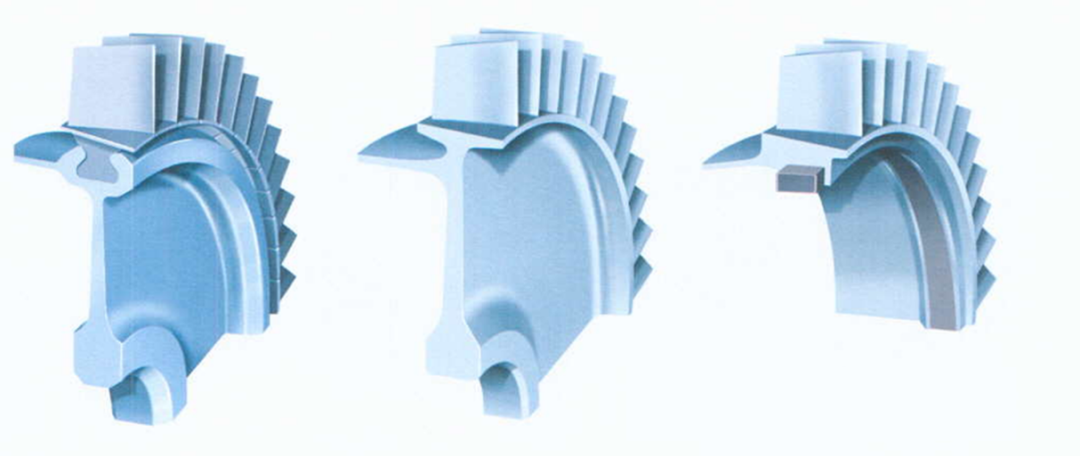

盘件及叶片结构与整体叶盘、整体叶环结构对比
材料分区：前端级叶片因工作温度较低（数百摄氏度），采用钛合金，兼具高比强度和耐腐蚀；后端级叶片因工作温度较高（超700℃），采用镍基高温合金，具备优异的耐高温和抗蠕变性能；
应力控制：转子需同时承受离心载荷、热载荷和气动载荷，后端级转子还需承受涡轮的驱动载荷，设计时需严格控制应力水平，避免疲劳损伤。
2.叶片固定：轴向与周向，各适其级

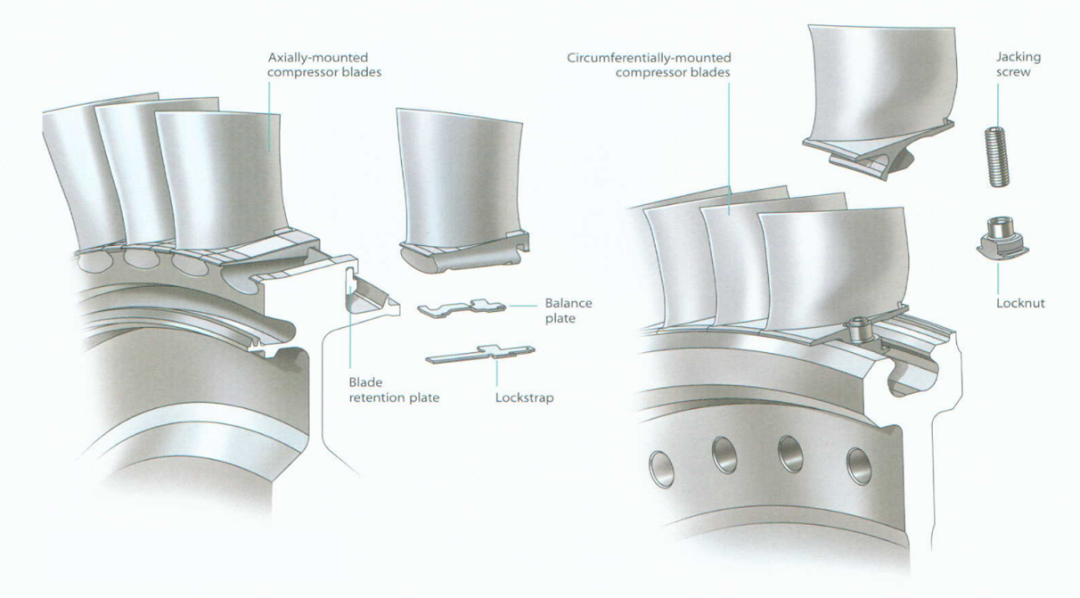

民用核心压气机的叶片，仍采用叶片+轮盘的组合设计，叶片通过根部固定结构安装在轮盘上，主要分为两种固定方式，适配不同级的需求：
轴向固定：在轮盘上加工轴向槽道，叶片根部采用燕尾槽或枞树形结构，沿轴向装入槽道，优点是抗外物损伤能力强、适配可调静子叶片，缺点是工艺复杂、成本高，主要用于压气机前端级；
周向固定：在轮盘上加工环形凹槽，叶片根部沿周向装入凹槽，通过锁定装置固定，优点是工艺简单、成本低、装配方便，缺点是抗冲击能力较弱，主要用于压气机后端级。
环形燕尾槽与轴向燕尾槽结构
叶片固定结构的设计核心是：在保证连接强度的前提下，尽可能减小对轮盘的载荷，降低轮盘的重量。
3.机匣：热匹配+间隙控制+结构刚度
核心压气机的机匣，与风扇机匣的设计要求相似，但因工作温度更高、压力更大，设计难度更高，核心要求是：
热匹配：机匣的材料需与转子的热膨胀特性精准匹配，保证在发动机启动、加速、减速等瞬态工况下，叶尖间隙始终处于合理范围，避免叶片与机匣碰磨；
叶尖间隙控制：机匣内侧铺设可磨耗衬里（热喷涂工艺制造），严格控制叶尖间隙，防止空气泄漏，保证压缩效率；
结构刚度：机匣需具备足够的刚度，承受高压空气的载荷和飞机机动飞行的惯性载荷，同时为静子叶片、可调叶片驱动机构提供安装基础；
构型分类：分为双层机匣、单层机匣、混合机匣，双层机匣刚度更高、引气更方便，单层机匣成本更低，混合机匣则结合二者优点，前端为单层、后端为双层。
4.静子叶片：带冠与悬臂，按需选择
核心压气机的静子叶片，分为带冠叶片和悬臂叶片两种，分别适配不同级的需求：
带冠叶片：叶片顶端带有冠部，多个叶片的冠部拼接成环形，优点是抗冲击能力强、可减小叶尖泄漏，缺点是结构复杂、成本高，主要用于压气机前端级；
悬臂叶片：无冠部，叶片直接固定在机匣上，优点是结构简单、成本低、气流阻力小，缺点是抗冲击能力较弱，主要用于压气机中后级；
材料：与转子叶片一致，前端级采用钛合金/钢，后端级采用镍基高温合金。

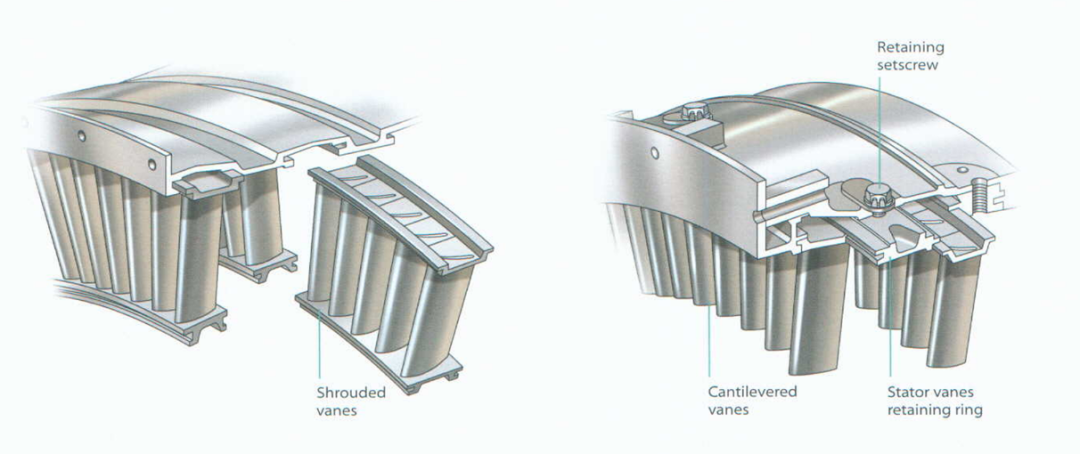

带冠与悬臂静子叶片结构
六、压气机的衍生应用与未来发展
（一）航改型压气机：从航空到工业/船舶，适配地面动力需求
航空发动机的压气机技术，可通过改型设计，应用于工业燃气轮机和船舶燃气轮机（称为“航改型燃气轮机”），是航空技术向地面动力领域的重要转化，核心改型内容为：
1.移除航空发动机的风扇，将中压压气机作为进气口，或替换为新的低压压气机，适配地面动力的流量和压比需求；
2.重新设计压气机第一级，修正因风扇移除导致的进口压力分布变化，提升压气机的进气流量和压比，历史数据显示，改型后可实现约6%的流量提升；
3.材料或涂层升级，采用耐腐蚀的材料或涂层，适配海洋、近海、工业环境的腐蚀问题。
航改型燃气轮机兼具航空发动机的高效率、高可靠性和地面动力的长寿命、低维护特点，广泛应用于电站发电、天然气输送、船舶动力（如航母、驱逐舰的动力系统）。
（二）未来发展趋势：更高性能、更轻重量、更低成本，技术突破为核心
随着航空发动机向更高涵道比、更高总压比、更高效率、更低油耗、更低噪声的方向发展，风扇与压气机的设计研发也将迎来新的挑战，未来的发展核心围绕四大技术方向展开：
1.空气动力学与建模技术的优化
采用三维计算流体力学（3D CFD）技术，精准建模风扇与压气机的内部气流流动，优化翼型设计，提升压缩效率，减少能量损失；
构建系统级精准模型，综合考虑压缩系统与燃烧室、涡轮、喷管的耦合作用，以及发动机与飞机的气动耦合，实现整体优化设计；
减少物理试验依赖，通过数字孪生技术，模拟压气机的全生命周期工作状态，降低研发成本，缩短研发周期。
2.新材料与新工艺的突破
研发更轻、更高温的新型材料，如钛铝合金、陶瓷基复合材料（CMC）、金属间化合物，替代传统的钛合金和镍基高温合金，实现减重和耐高温能力的提升；
发展先进制造工艺，如增材制造（3D打印）、线性摩擦焊接、超塑性成形，实现复杂结构的一体化制造，提升部件性能，降低 制造成本；
推广整体叶环（Bling）技术，替代传统的整体叶盘，进一步减重——整体叶环将叶片集成在一个薄环形结构上，取消了轮盘的大部分质量，减重效果显著。
3.风扇设计的大型化与低噪声化
为实现更高的涵道比和推力，风扇直径将持续增大，未来民用大涵道比发动机的风扇直径将突破4米，需解决大型叶片的制造、运输、安装和气动优化问题；
进一步优化风扇的低噪声设计，采用锯齿型喷管、低噪声翼型、主动噪声控制技术，降低发动机的气动噪声，满足更严苛的航空噪声标准。
4.智能控制与主动稳流技术的发展
采用智能闭环控制技术，实时监测压气机的工作状态，动态调节可调进口导叶、可调静子叶片的角度，实现全工况下的最优稳定裕度和效率；
发展主动流动控制技术，如在叶片表面布置射流孔，通过射流延缓气流分离，提升压气机的抗畸变能力和稳定裕度，减少对放气、机匣处理等被动方案的依赖。
五、实际案例

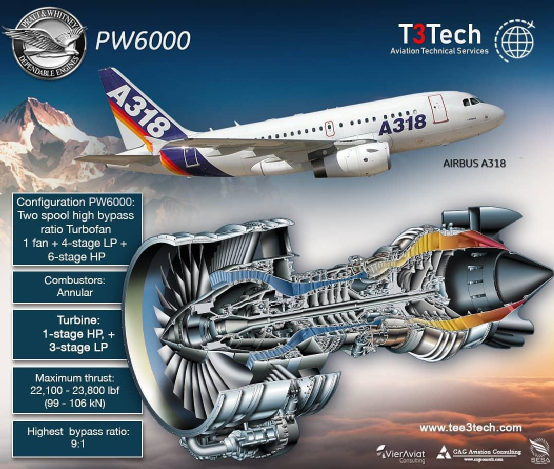

PW6000涡扇发动机
双轴结构，轴流式压气机
压气机中包含4级低压叶片+6级高压叶片
涡轮部分包含1级高压和3级低压
低压和低压共轴,高压和高压共轴
进气口风扇和低压轴共轴

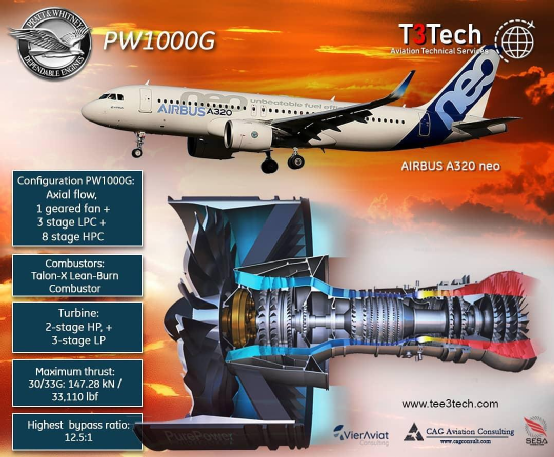

PW1000G涡扇齿轮发动机
双轴结构，轴流式压气机，低压轴并不直接驱动风扇，而是通过变速齿轮箱减速驱动风扇
该压气机包含3级低压叶片和8级高压叶片
涡轮部分包含2级高压和3级低压
GP7200涡扇发动机
双轴结构，轴流式压气机
压气机包含5级低压叶片和9级高压叶片
涡轮部分包含2级高压和6级低压

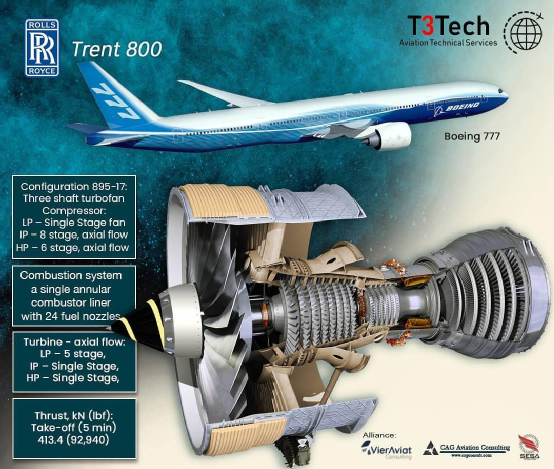

Trent 800涡扇发动机
三轴大涵道比发动机，轴流式压气机
低压轴驱动风扇和5级涡轮
中压轴包含8级中压叶片和1级中压涡轮
高压轴包含6级高压叶片和1级高压涡轮

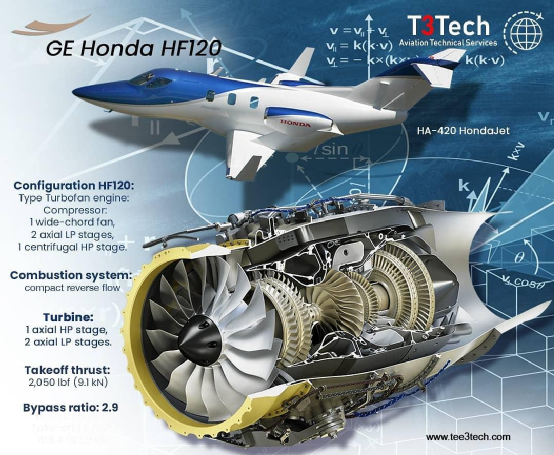

GE本田联合生产HF120涡扇发动机
双轴结构，离心式压气机
高压轴上为一个离心式高压叶轮和1级高压涡轮
低压轴包含2级低压叶片和2级低压涡轮
结论
风扇与压气机，作为航空发动机压缩系统的核心，是发动机实现动力的“增压心脏”，也是航空工业跨学科技术融合的极致体现。从轴流式与离心式的构型选择，到转子-静子的多级增压原理，从失速、喘振的稳流防控，到民机与军机的差异化设计，每一处细节的优化，都是工程师在效率、重量、可靠性、成本之间的精准权衡。
现代航空发动机的压比已接近50:1，风扇每秒可输送1吨气流，这些惊人的数据背后，是空气动力学、材料学、机械制造、控制工程等多学科技术的持续突破。而随着航空发动机向更高涵道比、更高效率、更低噪声的方向发展，风扇与压气机的设计研发也将迎来新的挑战——更大的风扇直径、更高的压缩效率、更轻的结构重量、更精准的稳定性控制，都需要新技术、新材料、新工艺的支撑。
航空发动机是“工业之花”，而风扇与压气机，则是这朵花中最璀璨的花蕊。从航空到工业、船舶，从民用到军用，风扇与压气机的技术突破，不仅推动着航空工业的发展，也为地面动力领域带来了高效、可靠的解决方案，成为航空技术向实体经济转化的重要载体。未来，随着数字孪生、人工智能、先进复合材料等技术的不断发展，风扇与压气机的设计将更加精准、高效，为航空发动机的发展注入新的核心动力。
