实战脚本｜ANSYS 云图批量导出、美化、路径选择一键实现
导读： 大家好，我是小郭老师，硕士毕业于中科院，专注于运用 Python 深度集成 ANSYS 进行工程数值计算与仿真自动化开发，精通基于 Python实现ANSYS Workbench众多模块的全流程脚本驱动（建模、求解、后处理），并具备将复杂仿真流程封装为高效、可复用软件工具的专业能力，今天给大家分享一些ANSYS二次开发方面的干货。
一、引言
做过工程仿真的朋友都懂一个痛点：当模型包含几十个零件，后处理需要导出所有云图时，手动逐个点击导出，不仅耗时费力，还容易漏导、错导，尤其赶项目进度时，简直是“无效内耗”。
今天就给大家带来一个即拿即用的实战方案——ANSYS二次开发Python脚本，一键批量导出所有后处理云图，不用手动操作，省去80%的重复工作，全程贴合实际工程场景，新手也能直接上手。
二、核心实战：脚本呈现、模块拆解与知识点总结

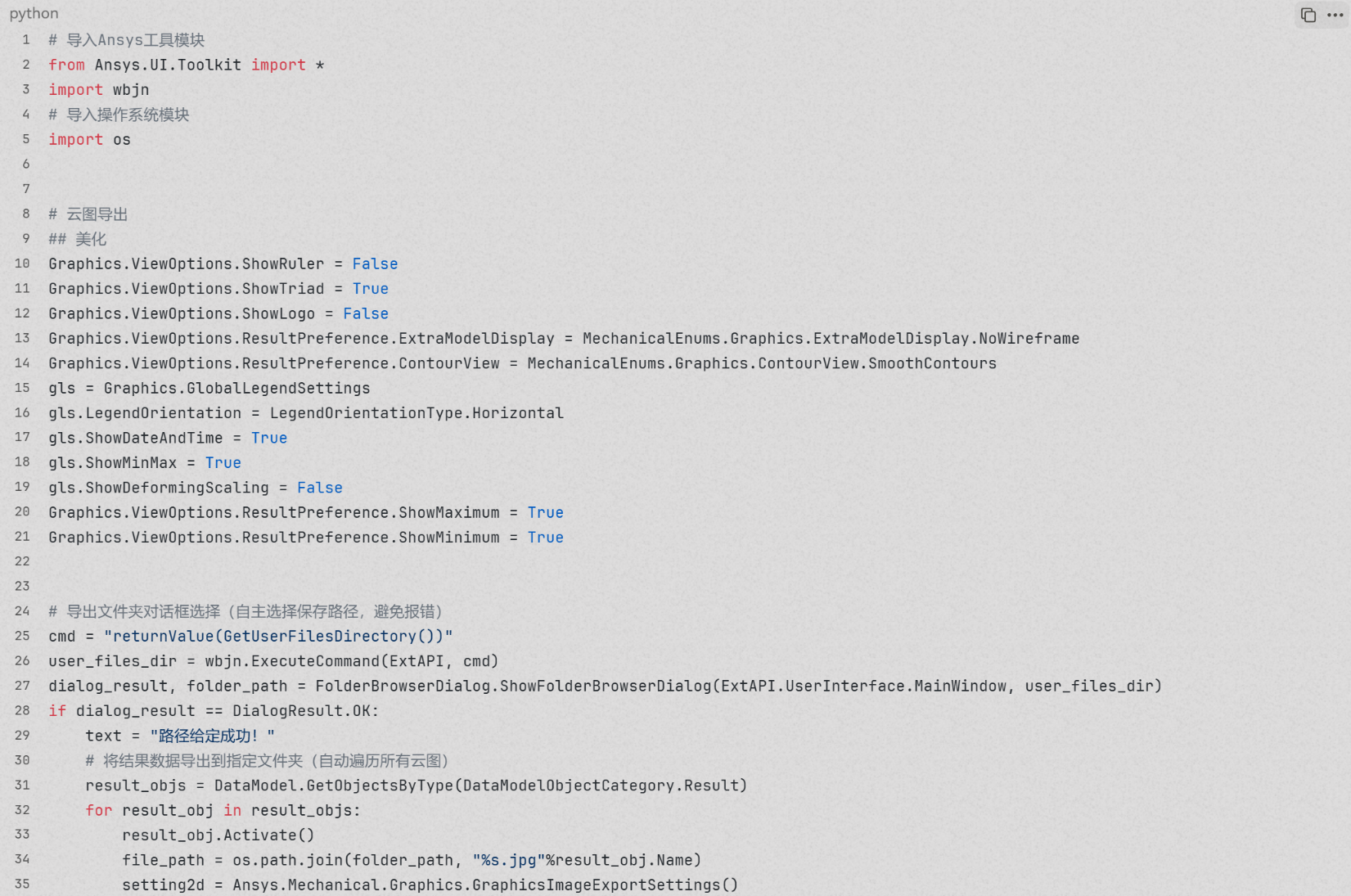

（一）完整脚本呈现
先给大家上完整脚本，后面再慢慢看拆解，着急用的朋友，直接copy到ANSYS二次开发环境（Mechanical模块的Scripting窗口），点击运行即可。
脚本适用场景：多零件、多云图（应力、应变、位移等）批量导出，支持自定义保存路径，自动命名，导出格式为JPG（适配工程报告需求）。
依赖模块：Ansys.UI.Toolkit（ANSYS UI交互工具）、wbjn（ANSYS工作流交互模块）、os（操作系统模块），这些模块在ANSYS默认环境中已集成，无需额外安装。
脚本使用提示：无需修改任何核心代码，直接在ANSYS Mechanical的Scripting窗口运行，运行后会弹出文件夹选择对话框，选择保存路径，点击确认，脚本会自动遍历所有后处理云图，批量导出为JPG格式，导出完成后会弹出提示框，告知导出成功或失败。
（二）脚本关键模块详解
很多朋友可能会担心“看不懂脚本，出问题没法排查”，所以我把脚本拆成5个核心模块，用通俗的语言讲解，不用懂复杂的编程，只要知道每个模块的作用，就能灵活调整，适配自己的工程场景。
模块1：导入必要模块
这部分代码的作用，就像是“给脚本配备工具”，每个模块都有明确的用途，无需深入研究底层原理，知道“为什么导入”即可：
1、from Ansys.UI.Toolkit import *：导入ANSYS的UI交互工具，用于弹出文件夹选择对话框、显示消息提示框，是实现“交互操作”的核心；
2、import wbjn：导入ANSYS工作流交互模块，用于获取ANSYS默认的用户文件路径，避免手动输入路径导致报错；
3、import os：导入操作系统模块，用于拼接保存路径、处理文件命名，确保云图能正确保存到指定文件夹。
模块2：云图美化设置（核心实用点）
做工程报告的朋友都知道，云图的美观度很重要——默认的云图可能有标尺、LOGO，线条杂乱，直接导出会影响报告整洁度。这部分代码就是“自动美化云图”，无需手动调整，导出后直接可用：
模块3：导出文件夹选择（核心交互点）
这部分是脚本的“交互核心”，解决了“手动输入路径易报错”的问题，操作很简单：
根据FolderBrowserDialog，会先获取ANSYS默认的用户文件路径，然后弹出文件夹选择对话框，你可以自主选择云图的保存路径（比如桌面、项目文件夹），选择完成后点击“确认”，路径就设置成功了；如果取消选择，脚本会弹出“路径给定失败”的提示，避免因路径错误导致导出失败。
模块4：批量导出逻辑（核心功能点）
这是整个脚本的“核心功能”，也是解决“手动批量导出”痛点的关键，逻辑很简单，通俗来讲就是“自动找所有云图，逐个导出”：
1、 result_objs = DataModel.GetObjectsByType(...)：自动遍历ANSYS后处理中的所有云图（不管是应力、应变还是位移，只要是后处理结果，都会被找到）；
2、for result_obj in result_objs：逐个激活每个云图（相当于手动点击云图切换）；
3、file_path = os.path.join(...)：自动给每个云图命名（用云图本身的名称，比如“应力-等效应力”），并拼接保存路径，避免重名；
4、Graphics.ExportImage(...)：将云图导出为JPG格式，背景设为白色（适配报告打印需求）。

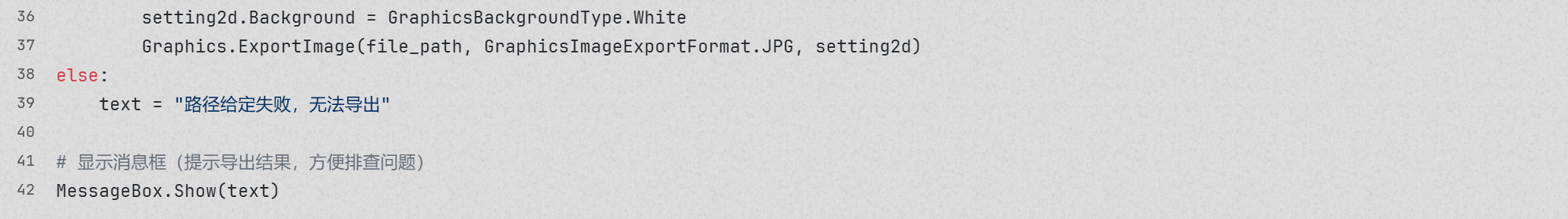

模块5：消息提示反馈
这部分是“人性化设计”，避免你不知道脚本是否运行完成、导出是否成功。若导出完成后，会弹出消息框，显示“路径给定成功！”，说明所有云图已导出；如果取消选择路径，会显示“路径给定失败，无法导出”，方便你及时排查问题（比如重新运行脚本，选择正确路径）。
（三）核心知识点总结
不用记复杂的代码，记住这3个核心点，就能轻松用好这个脚本，甚至灵活调整：
三、快速落地：1分钟封装成自定义按钮，一键调用
代码写好后，不用每次都copy粘贴到Scripting窗口——利用ANSYS Mechanical的「User Buttons」功能，可直接封装成自定义按钮，下次用的时候点击一下就行。
1. 封装工具介绍
「User Buttons」是ANSYS Mechanical Automation选项卡下的原生功能，专门用于存放用户自定义的二次开发工具，支持Python代码直接封装，无需复杂配置。
2. 封装步骤（以ANSYS 2023R1为例）

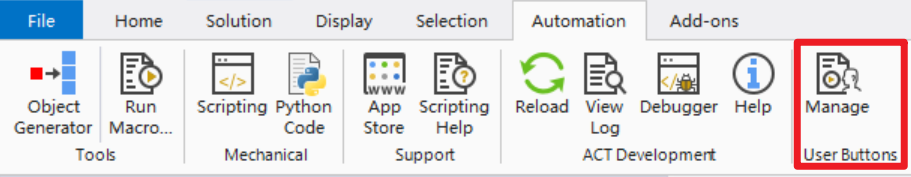

(1) 打开ANSYS Mechanical，切换到「Automation」选项卡，找到「User Buttons」组，点击「Manage」；

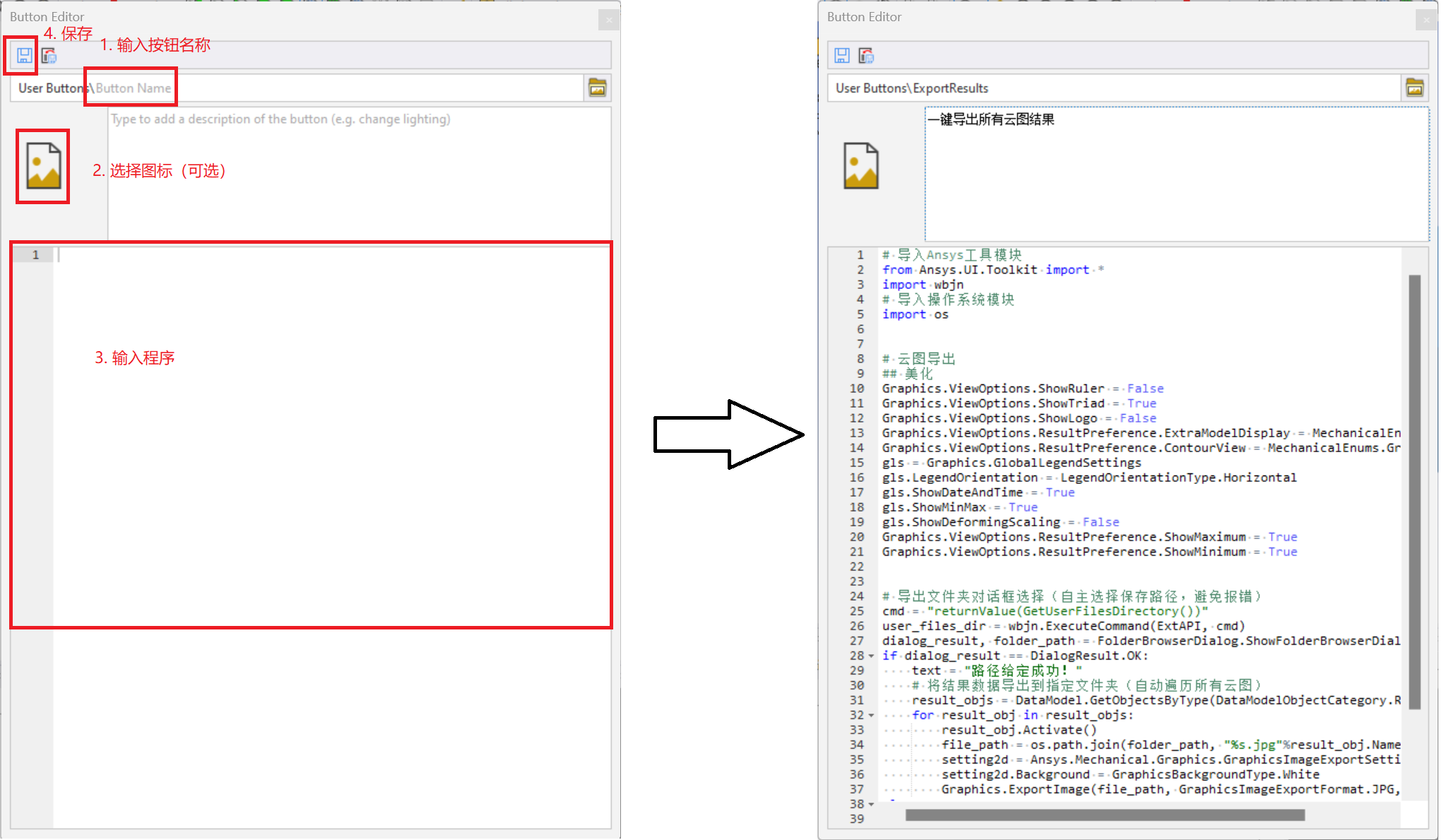

(2) 在弹出的“Button Editor”窗口中，输入按钮名称（比如“GetPlane”），选择图标（可选，方便识别）
(3) 在「Script」文本框中，删除默认内容，粘贴上面的完整代码；
(4) 点击左上角保存图标进行保存

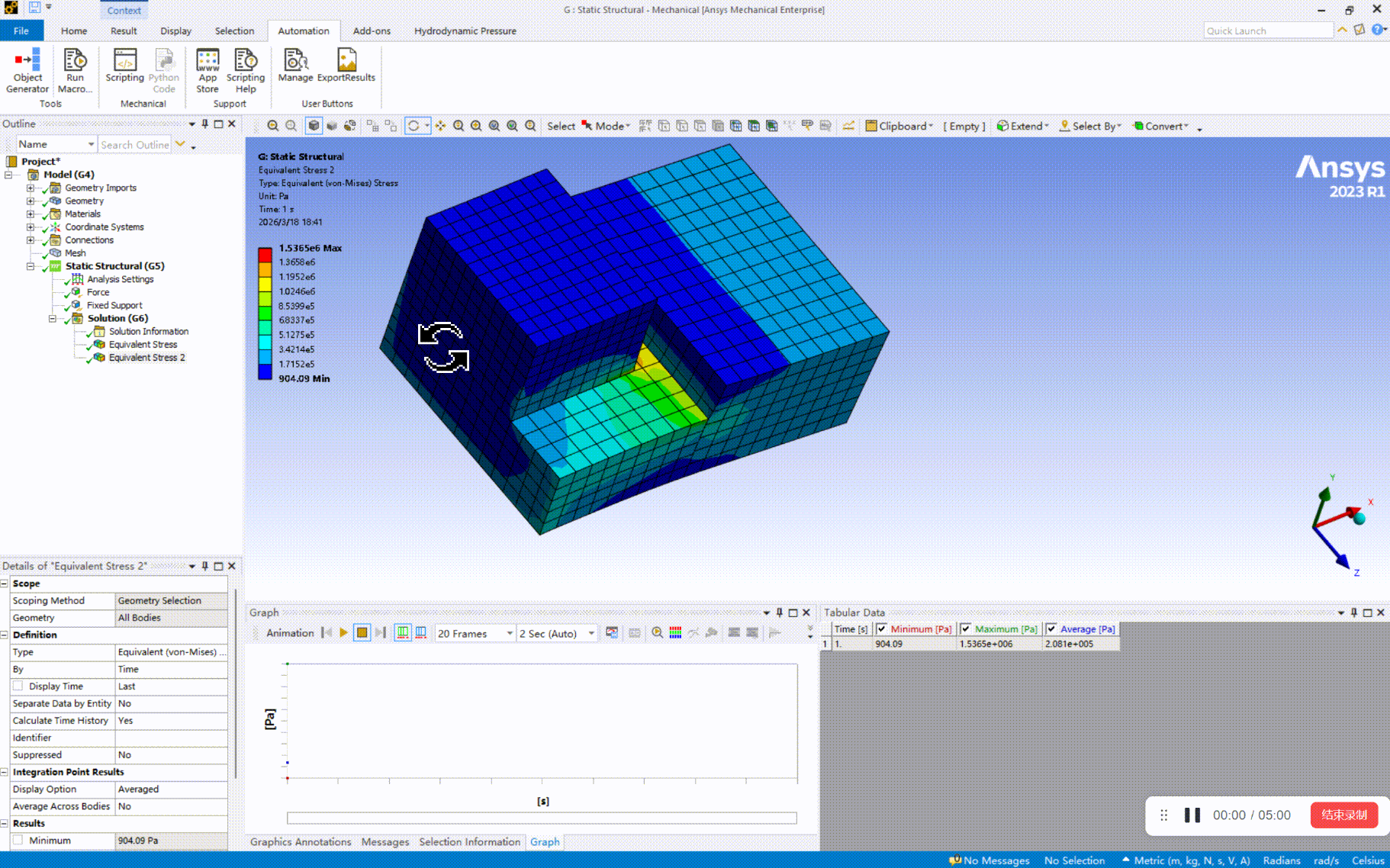

3. 调用流程演示
(1) 完成ANSYS Mechanical求解
(2) 选择好后处理云图的布置位置
(3) 点击「Automation -> User Buttons -> ExportResults(自己给定的按钮名称)」
(4) 在弹出的文件夹选择对话框中，选择云图的存放位置。默认位置为当前workbench项目的user_files文件夹
(5) 点击[OK]，即可将结果云图保存到指定文件夹
四、总结
这个脚本是我在实际项目中反复测试优化的，适配绝大多数工程场景。不管你是做单个零件仿真，还是几十个、上百个零件的装配体仿真，只要有批量导出云图的需求，这个脚本都能直接用。
当然，脚本还能灵活延伸：比如你想给云图添加统一前缀（比如“项目XX-应力-”），可以修改文件命名的代码；如果需要批量导出时过滤某些云图，也可以添加简单的筛选逻辑。
最后，跟大家互动一下。你在ANSYS后处理中，还遇到过哪些重复劳动的痛点？比如批量修改云图颜色、批量导出数据表格等，欢迎在留言区留言，后续我会分享对应的实战脚本。
后续我会持续分享ANSYS二次开发实战案例，不搞理论，只讲实用技巧，帮大家解放双手，提升工程效率，记得持续关注哦！
点击阅读原文，立即学习《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》，掌握ANSYS Workbench & Mechanical的脚本自动化开发能力。
本课程从基础脚本开发到多工况批量计算的自动化实现，手把手教你用 Python 打通 “仿真流程自动化 - 多工况批量计算” 全链路，让 “重复仿真工作自动化、复杂工况高效计算” 从想法变成日常。
我还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高薪内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工程仿真技术（CAE分析职业能力等级评价证书）。

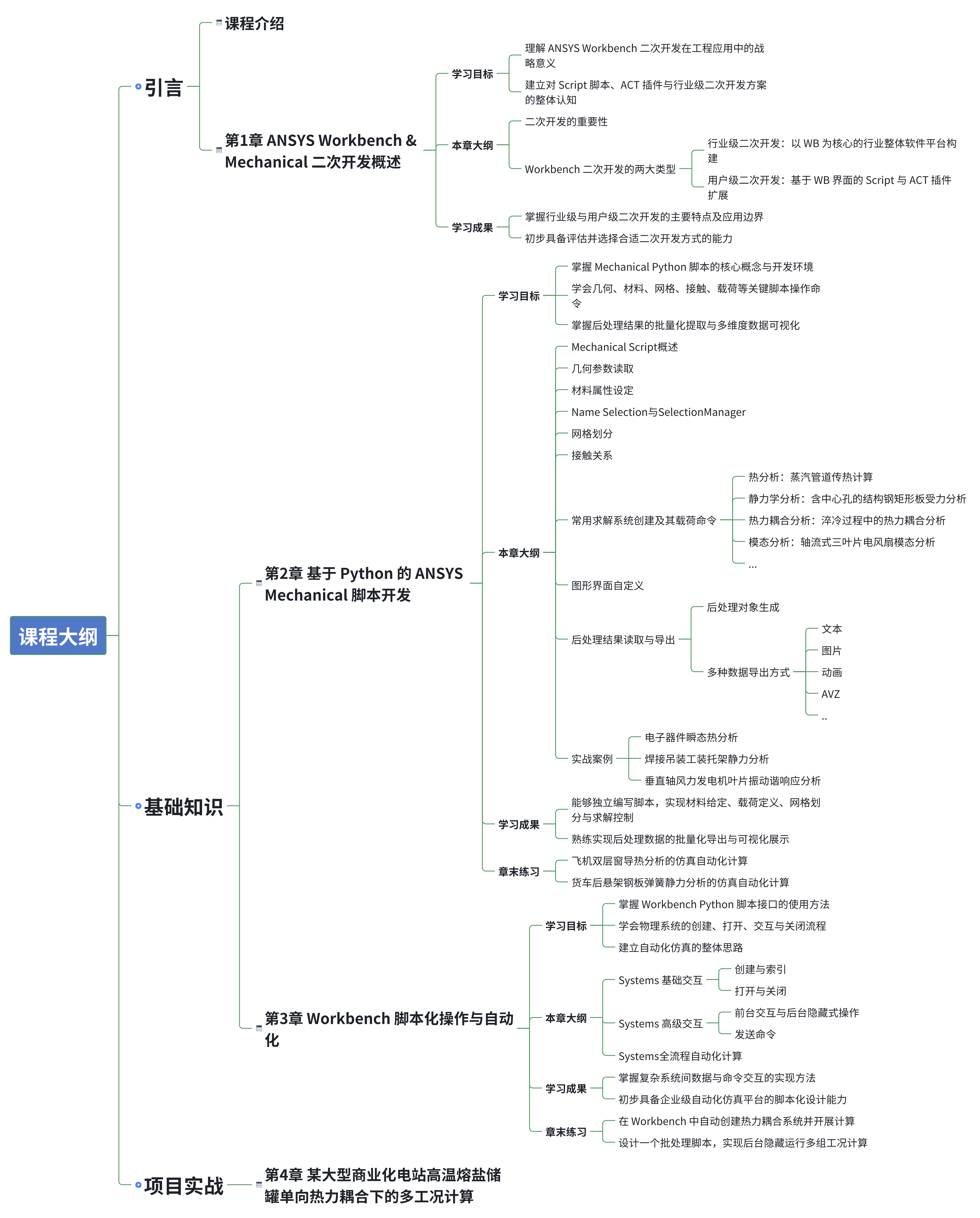

以下是课程大纲及主要内容：
