空间网格与实体ABAQUS比较

目录

1.落梁状态下自重结果比较（与ABAQUS实体对比）...................................................1

1)工况及模型描述........................................................................................................1

2)支座反力对比............................................................................................................2

3)上缘正应力对比........................................................................................................3

4)下缘正应力对比........................................................................................................4

5)位移对比....................................................................................................................5

2.成桥状态自重结果比较（与ABAQUS实体对比）.......................................................6

1)工况及模型描述........................................................................................................6

2)支反力对比................................................................................................................8

3)上缘正应力对比........................................................................................................9

4)下缘正应力对比......................................................................................................10

5)位移对比..................................................................................................................11

3.单侧轻轨荷载(偏载)结果比较（与ABAQUS实体对比）...........................................12

1)模型描述..................................................................................................................12

2)支反力对比..............................................................................................................13

3)上缘正应力对比......................................................................................................14

4)下缘正应力对比......................................................................................................15

5)位移对比..................................................................................................................16

1. 落梁状态下自重结果比较（与ABAQUS实体对比）

1) 工况及模型描述

落梁，即为单个小箱梁架设至盖梁上的状态，截面（跨中截面如下图 1-1-1 所示）

与支座（以小箱梁底缘中心线向两侧分别偏移0.45m）按实际取值。

WISEPLUS 空间网格模型的截面横向划分如下图1-1-1所示，纵向单元长度为0.5m/

个，全桥共分为1583个单元，其结构如下图1-1-2所示：

采用ABAQUS建立实体分析模型，全桥共600万个单元（跨中加密段单元为0.15m/

个）其结构如下图1-1-3所示：

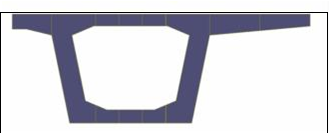

图 1-1-1 跨中截面及网格划分示意图

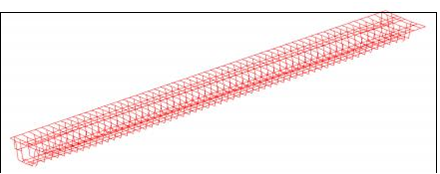

图 1-1-2WISEPLUS 空间网格模型图

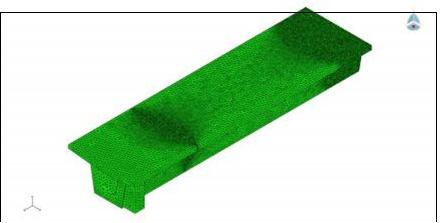

图1-1-3ABAQUS 实体模型图（1/2跨)

2) 支座反力对比

自重作用下WISEPLUS 与ABAQUS 反力图如下图 1-2-1、1-2-2 所示，结果对比如表

1-2-1 所示，有表可知，两组结果差异较小，能满足工程设计要求。

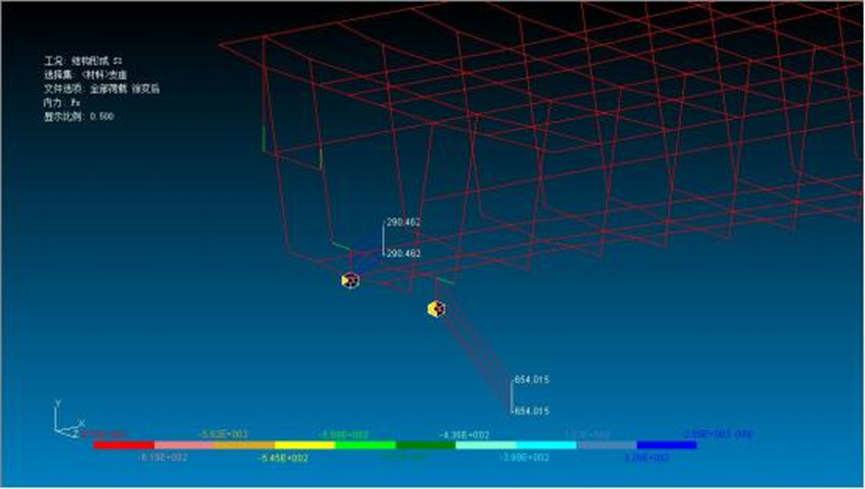

图1-2-1WISEPLUS 自重下反力图

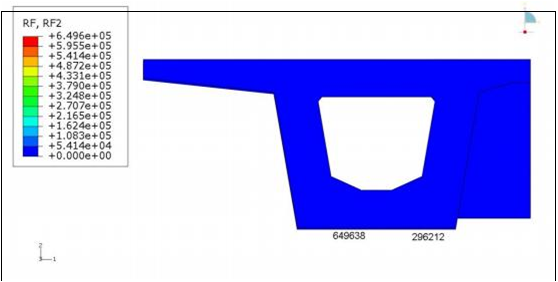

图1-2-2ABAQUS 自重下反力图

表1-2-1WISEPLUS 与 ABAQUS 自重下反力对比表（单位：kN）

3)上缘正应力对比

自重作用下WISEPLUS与ABAQUS上缘正应力图如下图1-3-1、1-3-2所示，可知两

个结果趋势一致，结果对比如表1-3-1所示，有表可知，两组结果差异较小，能满足工

程设计要求。

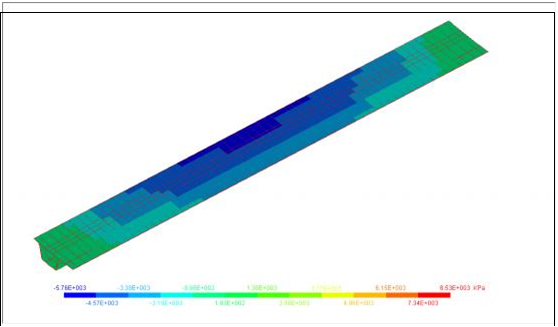

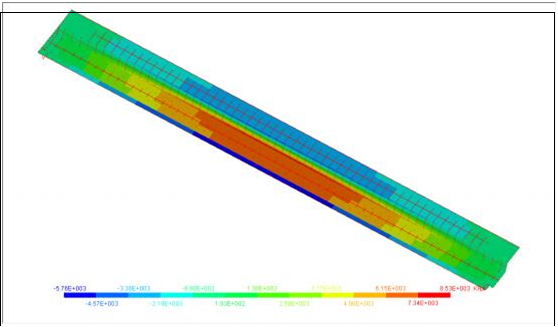

图1-3-1WISEPLUS自重作用上缘正应力图

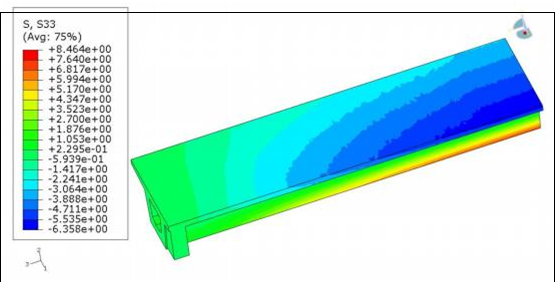

图1-3-2ABAQUS自重作用上缘正应力图

表1-3-1WISEPLUS与ABAQUS自重上缘正应力对比表（单位：MPa）

4)    下缘正应力对比

自重作用下 WISEPLUS 与 ABAQUS 下缘正应力图如下图 1-4-1 、1-4-2 所示，可知两个结果趋势一致，结果对比如表 1-4-1 所示，有表可知，两组结果差异较小，能满足工程设计要求。

图 1-4-1 WISEPLUS  自重下缘正应力图

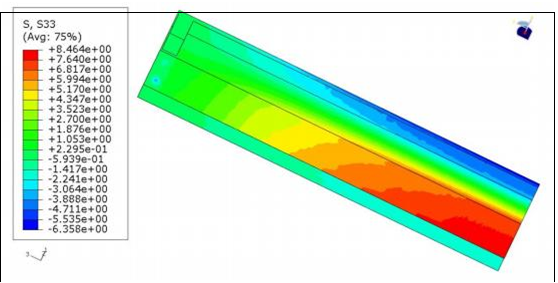

图 1-4-2 ABAQUS 自重作用下缘正应力图

表 1-4-1 WISEPLUS 与 ABAQUS  自重作用下缘正应力对比表（单位：MPa）

更多内容见附件
