SOLIDWORKS另存为STEP AP203和STEP AP214有哪些区别？

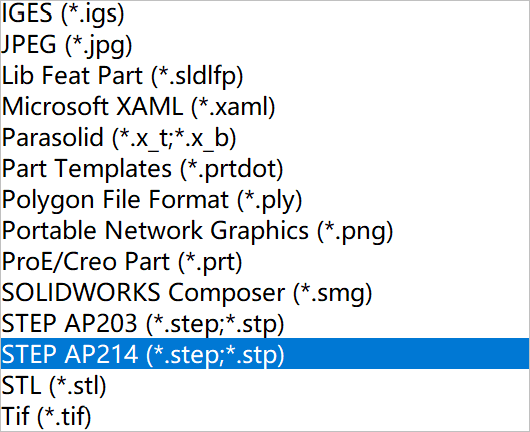

我们在使用Creo或SOLIDWORKS时，可能会遇到需要将模型导出为STEP文件格式的情况，在SOLIDWORKS中，可以使用两种主要的STEP文件协议：STEP AP203和STEP AP214。

这些文件协议是3D CAD数据交换的标准选择，因为它们是所有3D程序普遍认可的中性文件格式。虽然两者都无法保留建模过程中的特征，但它们之间存在几个关键差异。

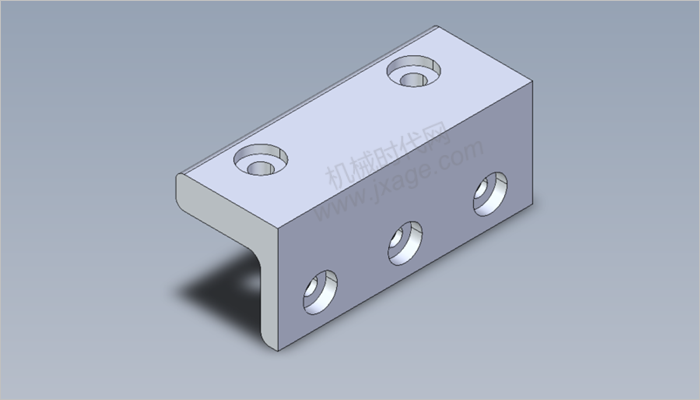

1.什么是STEP AP203？

STEP AP203 是基础三维模型数据交换的首选格式。它侧重于设计的核心方面，如几何和拓扑。这使得它非常适合不需要详细视觉特征的简单零件和组件。

使用STEP AP203的特点：

基础几何与拓扑：捕捉设计的基本形状和结构。
配置管理：支持管理产品不同版本和配置的数据。
无视觉属性：不包含颜色、图层或其他视觉细节信息。

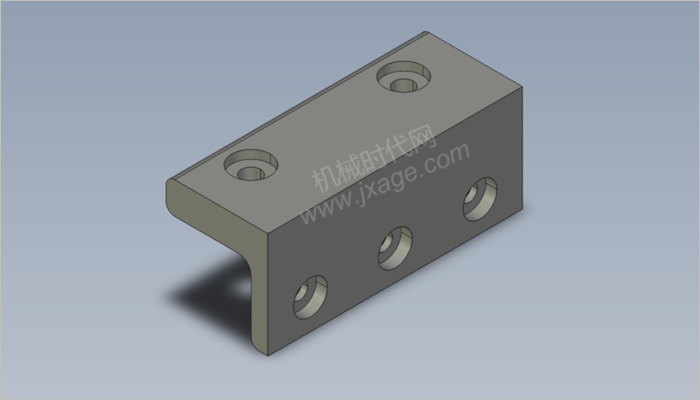

2.什么是STEP AP214？

STEP AP214 在 AP203 的基础上，增加了对更复杂和详细信息的支持。这种格式非常适合需要额外视觉和尺寸数据的设计，适合复杂的组装和细节部件。

使用STEP AP214的特点：

扩展功能：包含AP203的所有功能。
颜色与图层：支持视觉属性，如颜色和图层，提升设计的清晰度和细节。
几何尺寸与公差（GD&T）
设计意图：捕捉装配中不同部件的目的和功能，有助于更好地理解和表达设计。

3.选择合适的格式

在选择AP203还是AP214之时，我们需要考虑项目的复杂性和需求。如果需要交换基础几何数据而不提供额外细节，AP203是一个合适的选择。然而，如果我们的设计涉及复杂的组件，并有详细的视觉和尺寸信息，AP214 是更好的选择。

来源：SolidWorks技巧
