拒绝Thermal Desktop改模内耗！SpaceClaim一键修正表面法向（附实操指南）
大家好，我是Tsinglin，欢迎来到【CFD学习与应用】。在航天器热控设计的日常打怪升级中，几何模型的处理往往占据了我们大量的时间。今天，我们就来聊聊一个让很多热分析工程师头疼的小细节——壳体表面的法向问题，以及如何用SpaceClaim优雅地解决它。🚨 痛点分析：为什么法向错误会成为“效率杀手”？
在利用 Thermal Desktop 等航天器热分析软件时，计算辐射时，有时候表面的两个不同面需要设置不同的辐射光学属性 。比如，辐射散热器面板的内外面通常具有截然不同的红外发射率和太阳吸收比。但是，由于我们在导入复杂表面时，由于几何数据来源导致误差，常常会导致面的法向方向错误 。当模型导入后，你该怎么知道这个壳哪个面是 positive normal，哪个是 negative normal 呢 ？如果在 Thermal Desktop 中修改比较麻烦，不仅费时费力，还容易遗漏 。下面小编跟大家分享一个SpaceClaim一键查看和修复曲面法线方向的方法，希望对大家有所帮助！🛠️ 破局之法：SCDM的“一键修复”神技

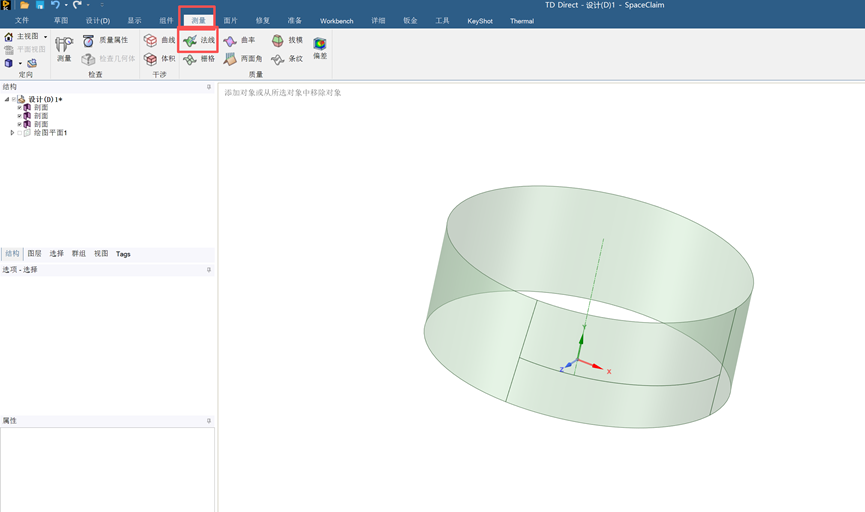

为了避免在热分析软件中陷入改模的内耗，我们可以把工作前置。Space Claim 提供了一套简单方法进行查看表面法向方向和调整法向方向 。只需简单的两步，即可在几何清理阶段彻底消灭法向隐患。具体操作如下 ：第一步：精准定位，查看法线

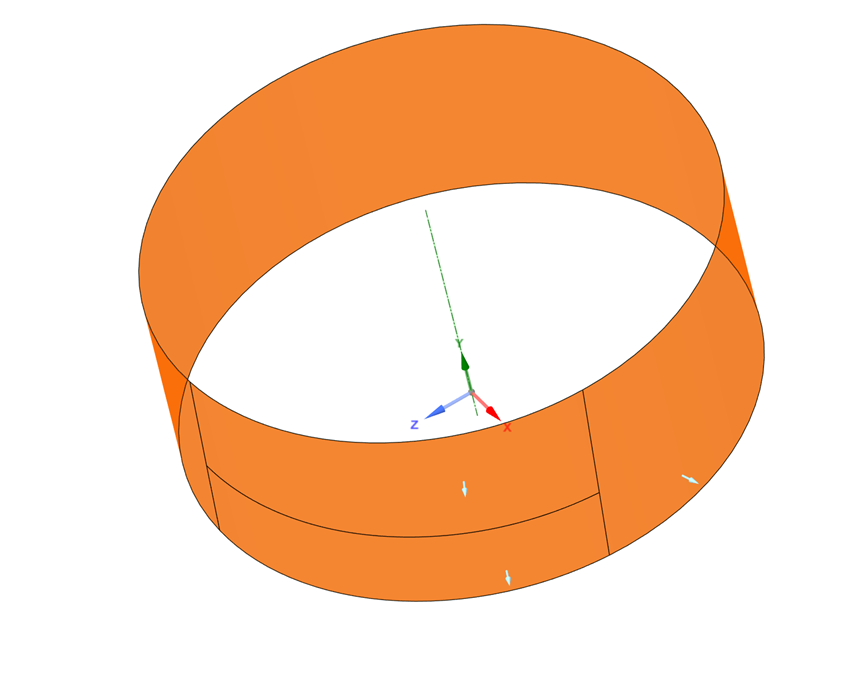

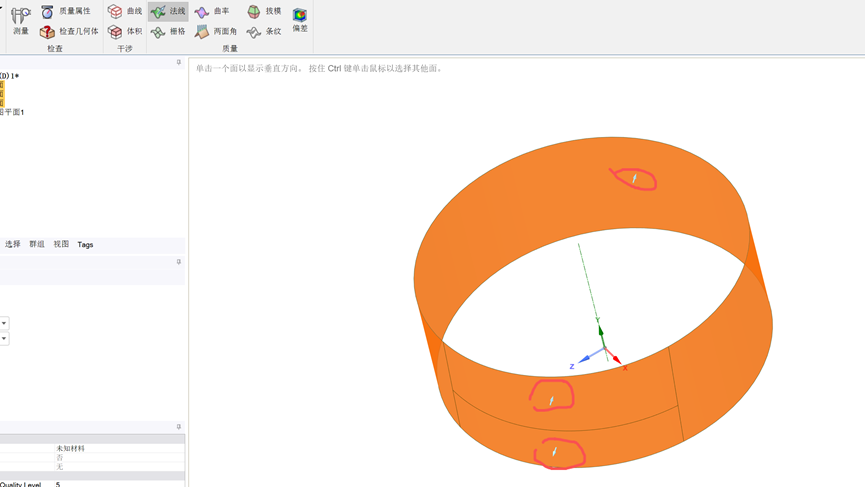

2.直接选中要查看的面，即可显示法线方向。此时，模型上会出现指示箭头，箭头的指向即为正法向（Positive Normal）。第二步：快速修正，反转法向

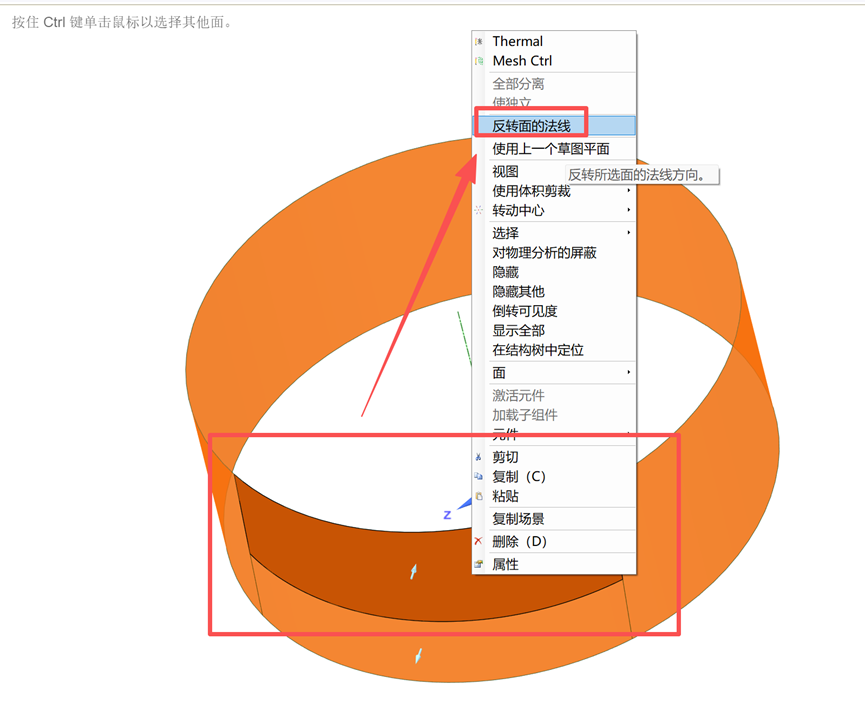

如果发现箭头指反了，无需重新建立曲面，直接原地修改：改变法线方向，只需右击要改变法向的表面。在弹出的菜单中，选择【反转面的法线】。这会直接反转所选面的法线方向。高阶技巧
如果遇到大批量的错误面，可以按住Ctrl 键单击鼠标以选择其他表面，进行批量反转 。
总结
在进行网格划分和热网络构建之前，确保几何表面的法向正确是极为关键的一步。熟练掌握 SpaceClaim 的这个小工具，能为后续的 Thermal Desktop 仿真省去大量的查错时间。如果你在航天器热控设计或前处理中还遇到了其他“疑难杂症”，欢迎在评论区留言交流！
