EMC整改全流程：经验比技巧更重要！
一、引言：EMC到底测什么？
在聊EMC整改之前，我们先搞清楚EMC到底包含哪些内容。EMC（Electromagnetic Compatibility，电磁兼容性）主要分为两个大方向：
EMI（电磁干扰）：设备对外发出的干扰信号；
EMS（抗扰度）：设备抵抗外部干扰的能力。
这两个方向下面又细分出多个测试项目，涉及辐射、传导、静电、浪涌等多个维度。
二、整改前的准备：信息越全，效率越高
在正式开展EMC整改前，沟通是关键。我们通常需要客户提供以下资料：
验收标准（如车规等级、工业等级等）；
初步测试报告；
PCB设计图；
产品工作模式说明等。
不同标准之间的差距可能非常大，比如车载五等级与二等级的要求就天差地别。资料越完整，我们就能越快定位问题，制定整改方案。
三、问题定位：经验+测试，双管齐下
在EMC整改中，问题定位是最关键的一步。我们一般通过以下两种方式进行：
经验判断：结合工程师多年实战经验，快速初步判断可能的干扰源；
对比测试：通过实验室复测，利用仪器数据进一步确认问题点。
四、整改流程详解：从RE超标到屏蔽泄漏
以下是几种常见EMC问题的整改流程图，帮助你快速理解整改思路：

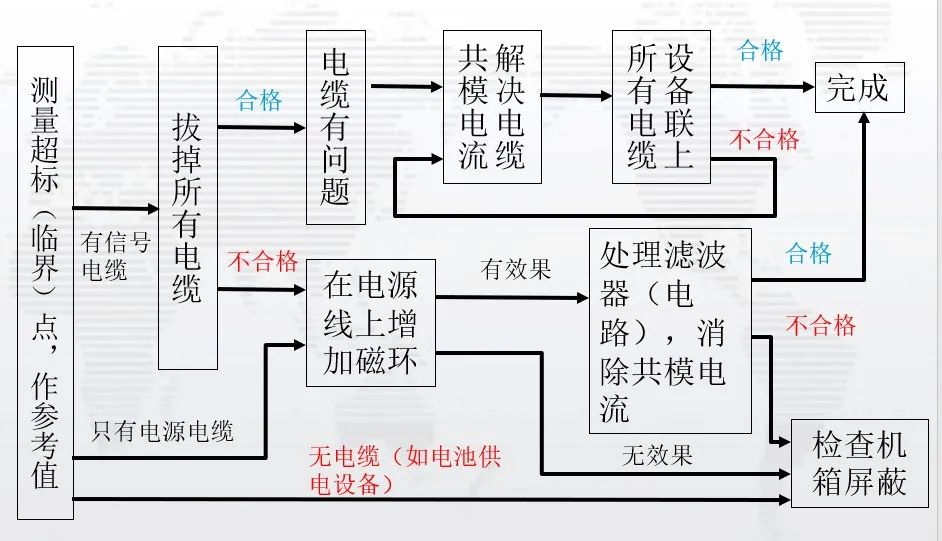

1. 辐射发射（RE）超标整改流程

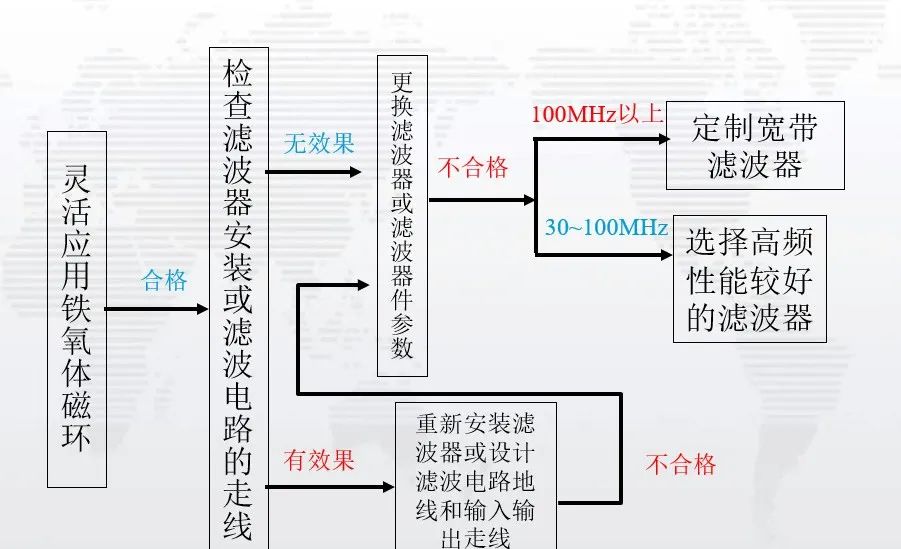

2. 电源线引起的辐射超标分析流程

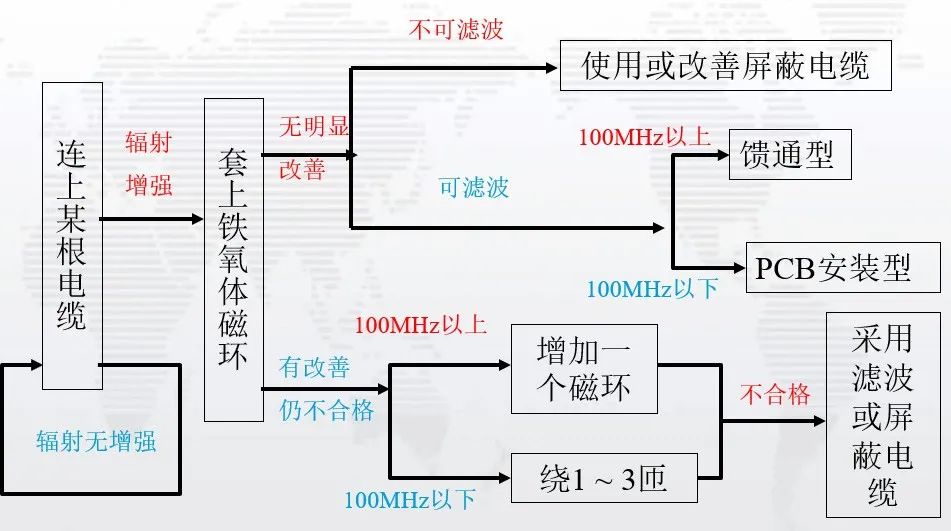

3. 信号线引起的辐射超标分析流程

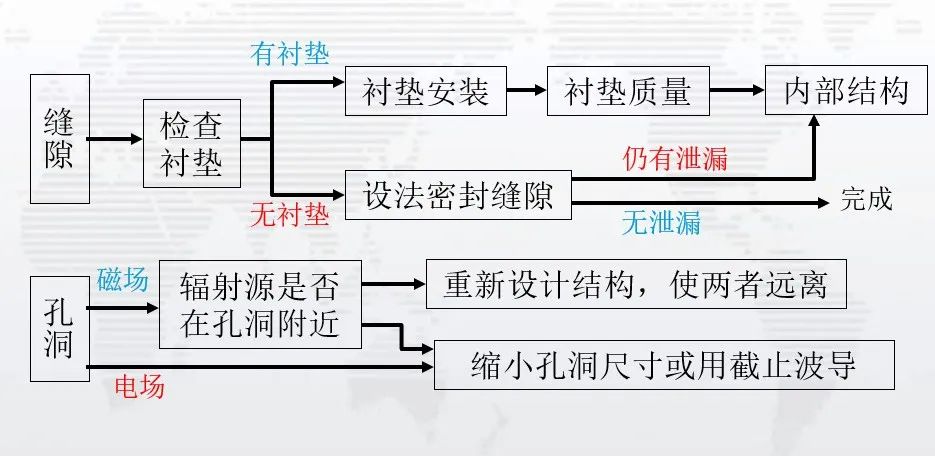

4. 屏蔽体泄漏问题处理流程
五、整改技巧：这些细节你不能忽视
1. 电容滤波的原理与误区
电容是EMC整改中最常用的器件之一，其滤波原理是利用其阻抗随频率变化的特性：
低频时，电容阻抗高，信号可以顺利通过；
高频时，电容阻抗低，相当于将噪声短路到地。
但电容并非“万能滤波器”，其滤波效果受封装、材料、布局等多种因素影响。
2. 电容失效频率点：谐振现象
实际电容并非理想器件，其等效模型中包含ESR（等效串联电阻）和ESL（等效串联电感），构成一个二阶系统，存在谐振频率。
超过谐振频率后，电容反而呈现感性，滤波效果大打折扣。
3. LC滤波器：更高阶的滤波方案
相比单一电容，LC滤波器（电感+电容组合）具有更陡峭的衰减斜率（-40dB/dec），在高频段的滤波效果更理想。
4. PWM信号的频率陷阱
很多人以为20kHz的PWM信号就是“干净”的，但实际上，PWM的边沿包含丰富的高频分量，尤其是上升沿越陡，高频能量越强，极易引发EMC问题。
5. 原理图与PCB的“失联”问题
在实际项目中，原理图设计和PCB布线往往由不同人员完成，容易出现“图纸对得上，实际走线乱”的情况。
尤其在EMC问题排查时，除了看原理图，更要关注信号的回流路径。如果回流路径不连续或被切断，极易形成干扰环路。
六、总结：经验+流程，才是EMC整改的底气
EMC整改没有“万能公式”，但有成熟的方法论。通过系统的流程、丰富的实战经验，再结合实验室数据支持，才能高效定位问题、快速完成整改。
