第十六夜：材料的“体检报告”——（材料拉伸曲线）
#材料力学 #材料力学性能 #机械

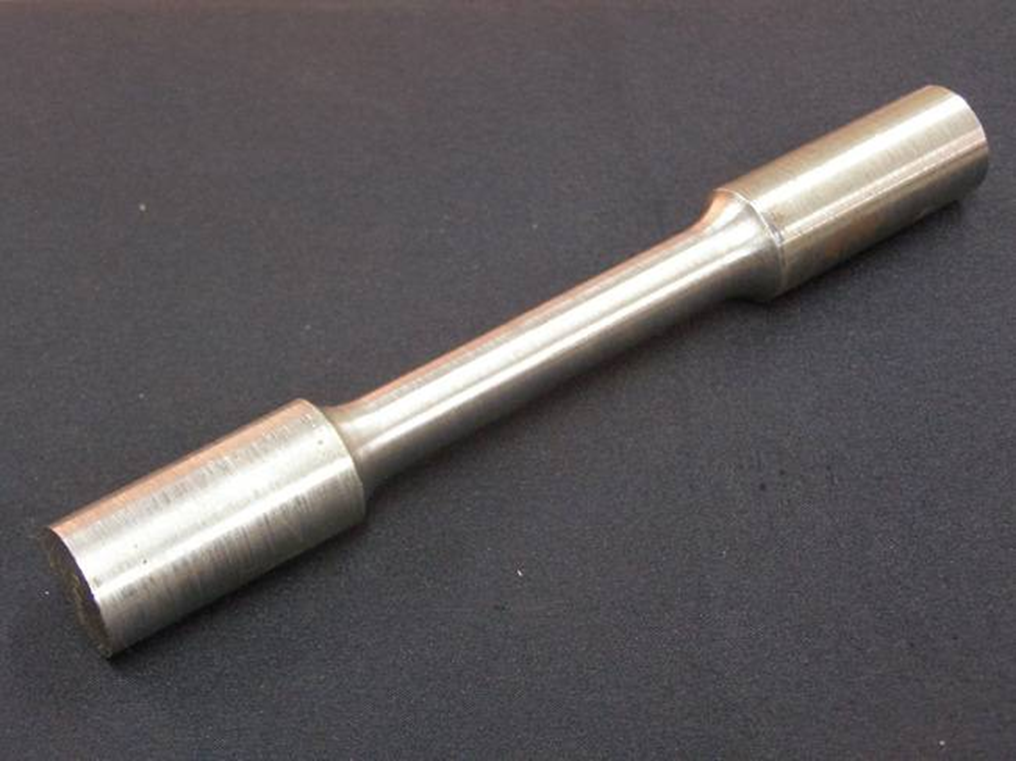

清晨的材料实验室，万能试验机的电机发出低沉的嗡鸣。
人物：
小生：手里攥着一根锃亮的标准试件，像是要送它上“刑场”。
老师傅：指着电脑屏幕上正缓缓爬升的曲线，神情严肃。
1. 场景：为什么要给载荷“去皮”？
小生：师傅，机器上现在显示的是载荷（力 ）和位移（ ），直接观察这两个数据判断材料好坏不就行了吗？
老师傅：那可不行。载荷位移曲线就像是一个人的“体重”，它深受“体型”影响。同一块钢材，如果你把它做成大腿粗，能扛的力肯定大；做成牙签细，力就小。同理，长短也会影响位移的大小。
老师傅：为了看清材料本身的“脾气”，我们需要“去皮”——用应力 （力除以横截面积）和应变 （伸长量除以原长）。这样排除了尺寸干扰后，得到的曲线才叫应力-应变曲线。
2. 线性的终点：比例极限
老师傅：你看，曲线最开始像一根笔直的标杆。
小生：（指着图中的 点）这一段就是我们常说的胡克定律（ ）统治的区域？

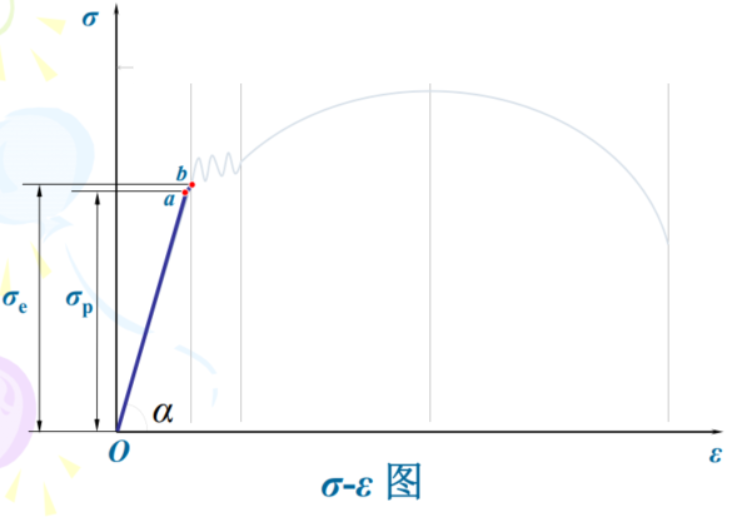

老师傅：没错。那个 点就叫比例极限（Proportional limit）。它是数学上的“分水岭”：在 点之前，应力与应变成完美的正比关系。一旦过了 点，这种“线性关系”就开始消失了。
3. 回弹的界限：弹性极限
小生：那是越过了 点，材料就没救了吗？
老师傅：还没那么糟。再往上一点点，有个 点，叫弹性极限（Elastic limit）。它是物理上的“回头路”终点。只要在这个点之前卸载，材料还是能百分之百恢复原状。
小生：等等，比例极限和弹性极限不是一个意思吗？

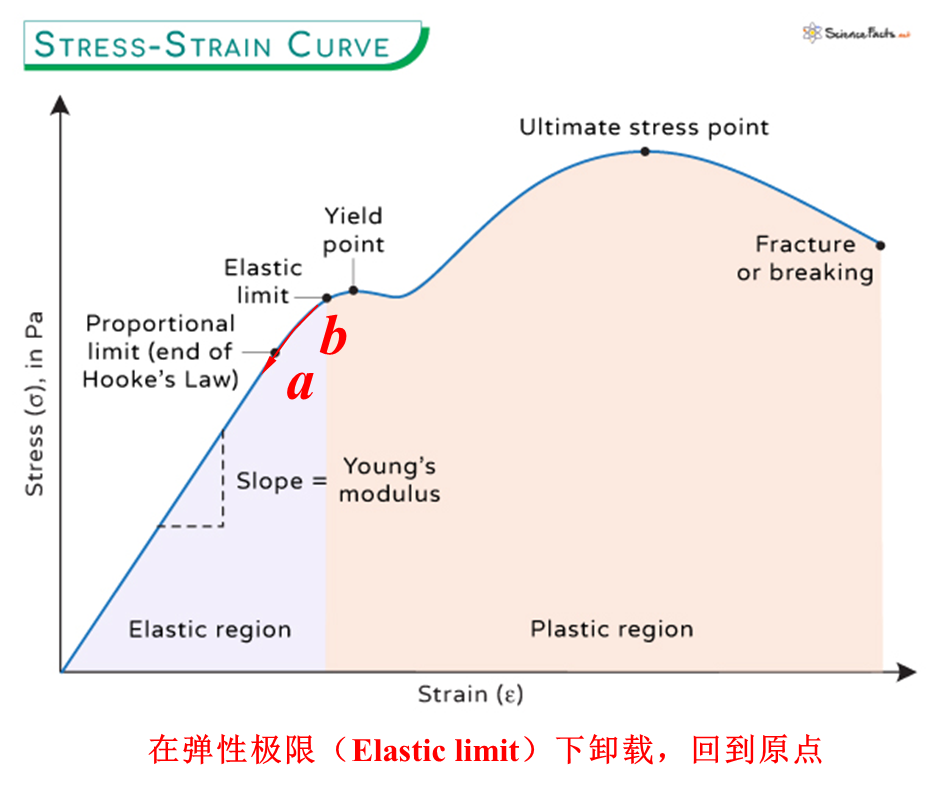

老师傅：不完全是。下面有一个放大的应力应变曲线，可以看出比例极限和弹性极限的区别：

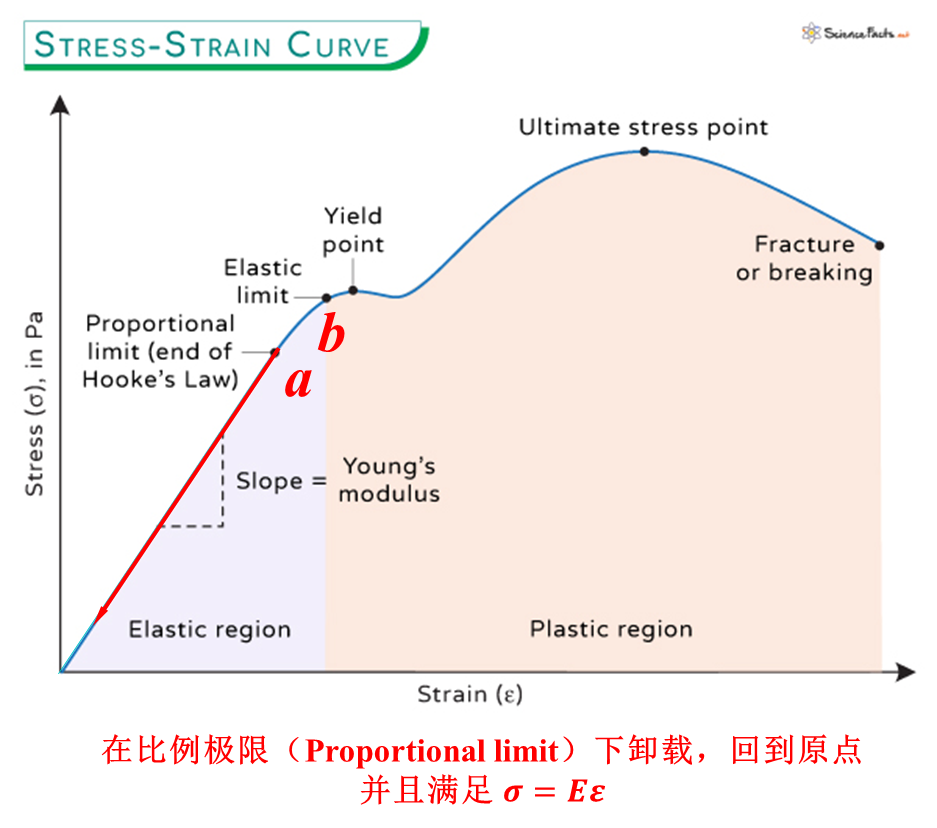

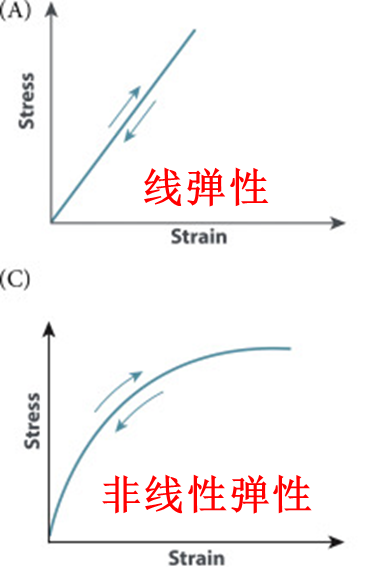

线弹性：像上图的 点之前，卸载之后，材料能恢复到原点，而且应力和应变成正比，这种行为叫线弹性。
弹性极限：在b点之下，材料还是可以恢复到原点，但是在a-b之间，应力和应变不再是线性关系了。
4. 无法抹去的伤痕：残留塑性应变
小生：如果我“贪功冒进”，拉过了弹性极限 点呢？

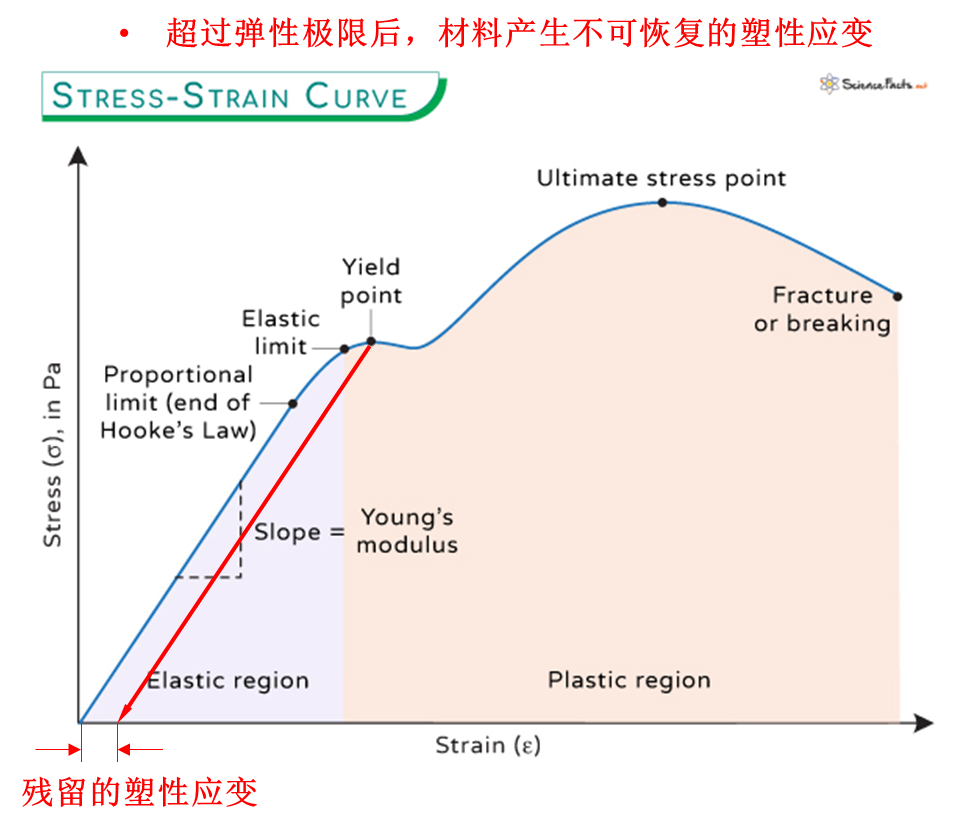

老师傅：那它就真的变不回去了。一旦越过 点再松手，卸载路径会沿着和初始直线段平行的方向退回。但它回不到原点了，而是留下了一个永久的变形，这就是残留塑性应变（也叫永久变形）。这对精密仪器来说，可能已经是毁灭性的打击。
5. 屈服与强化：材料的“磨砺”
小生：快看！曲线在 段开始剧烈波动，像是在打摆子。

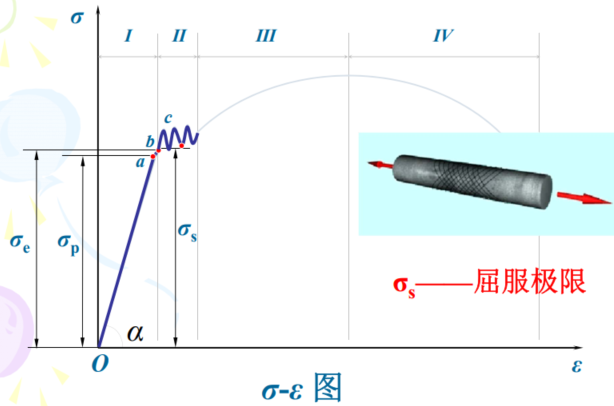

老师傅：那是屈服阶段。材料内部的晶体结构开始发生大规模“滑移”。此时力几乎不增加，变形却在飞涨。这个阶段的平均应力（或下限）就是屈服强度 *。
小生：过了这个“坎”，曲线又开始有力地往上爬了。

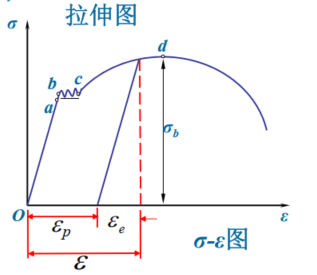

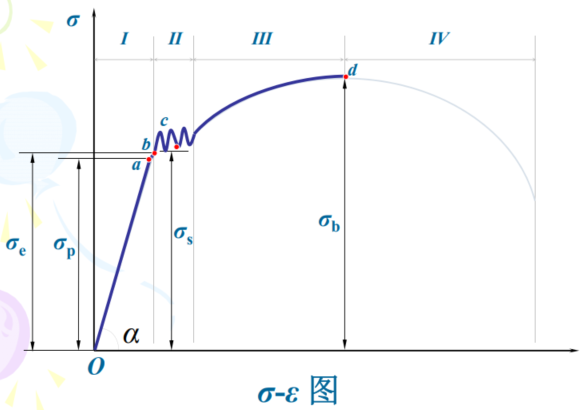

老师傅：这就是强化阶段。如果你在强化阶段的某点卸载，你会发现一个有趣的现象：应力会沿着弹性模量E确定的直线下降到0，但是会残留好大的恢复不了的塑性应变εp。再次加载时，材料会沿着卸载时的路径“原路返回”。
冷作硬化：再次加载时，你会发现材料的比例极限 显著提升了，材料变得比以前更“硬”，没那么容易发生初始变形。 代价：但天底下没有免费的午餐。虽然强度提上去了，但它的塑性能力被透支了。拉断前的总变形量减小了。这就好比一个过度开发潜力的人，虽然当下看着能硬扛，但由于“韧性”已经大打折扣，可能随时脆断。
6. 颈缩与断裂：最后的战役

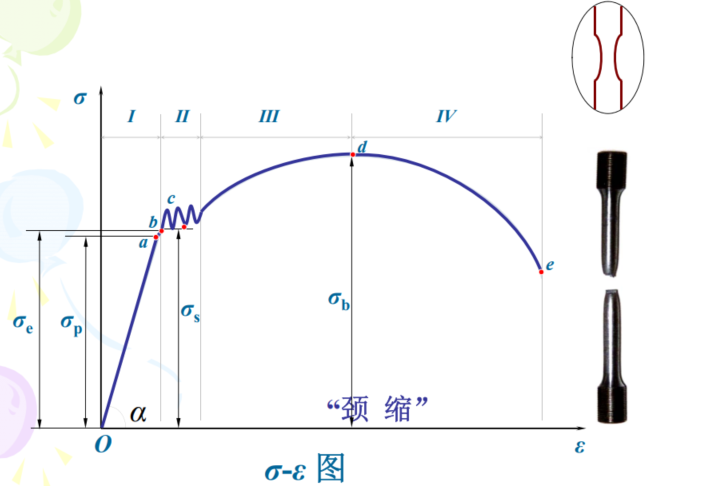

老师傅：当曲线达到最高点 时，材料达到了它的抗拉强度 *。
小生：那是它的极限了吧？
老师傅：对。紧接着，试件中间会突然变细，出现颈缩现象。那是局部变形阶段，载荷迅速减小，最后“砰”的一声，彻底断裂。
老师傅：实验结束，我们会看两项指标来评估材料的“塑性”：
延伸率 *： 断面收缩率 *：
7. 消失的台阶：名义屈服强度
小生：师傅，快看！这块铝片表面出现了滑移线，但它的曲线一直很平滑，没有那种“打摆子”的屈服台阶啊！

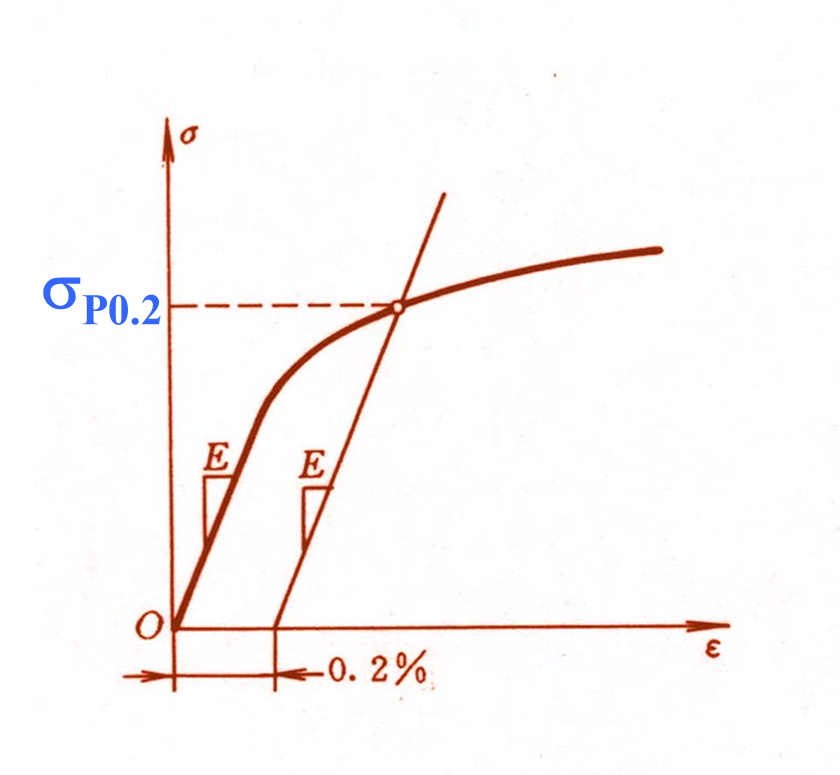

老师傅：这就是“名义”指标存在的意义了。既然抓不住它确切的屈服瞬间，我们就人为定个规矩：从横轴 的应变点出发，画一条平行线。这个交点对应的应力，就是名义屈服强度 *（也写做 ）。
【老师傅的深夜预告】
今天我们看了这些会“服软”的塑性材料，但世界上还有一群“宁死不弯”的硬汉。它们没有延伸率，没有屈服，更没有颈缩，往往在你不经意间瞬间崩碎。
（下一夜，我们聊聊那些危险的性格——脆性材料与塑性材料的终极PK。）
本章小结：
四个阶段：弹性阶段（线性+非线性）、屈服阶段、强化阶段、局部变形阶段。 三限差别：比例极限 （线性终点）、弹性极限 （回弹终点）、屈服强度 （流动起点）。 冷作硬化：强化阶段卸载再加载，比例极限提高，但塑性能力透支。 名义强度：对无明显屈服台阶材料，采用 残余应变定义。
