X电容和Y电容:电源线路中的噪声对策与安全标准

5月前浏览496

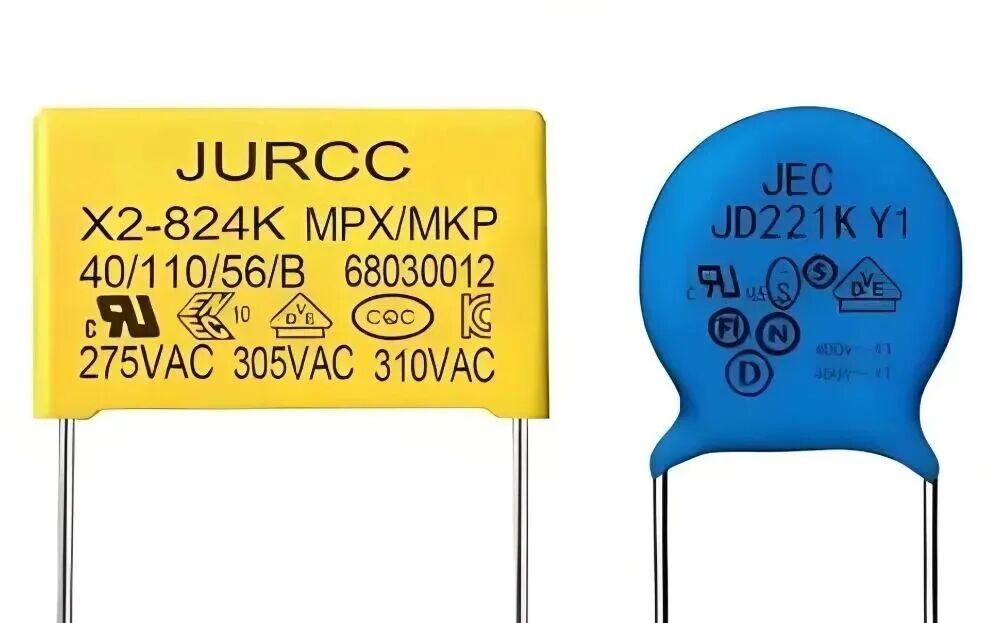

在电源线路中,X电容器和Y电容器是用于抑制噪声的关键部件。由于商用电源存在漏电和触电风险,这两类电容器需遵循特殊的安全标准。本文将从噪声传播模式、电容特性、选型方法及安全要求等方面展开详细说明。

Part.01


噪声的两种传播模式


噪声在电源线路中的传播主要有两种模式:正常模式(差模)和共模,二者的电流流向和抑制方式存在显著差异。

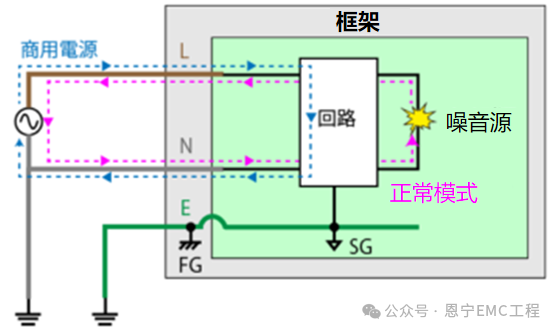

1.正常模式(Normal Mode)

定义:噪声在火线(L)和零线(N)之间往返流动,电流方向相反,故又称差模(Differential      Mode)。

特点:流动方式与商用电源的正常电流类似,较易理解。

图示:

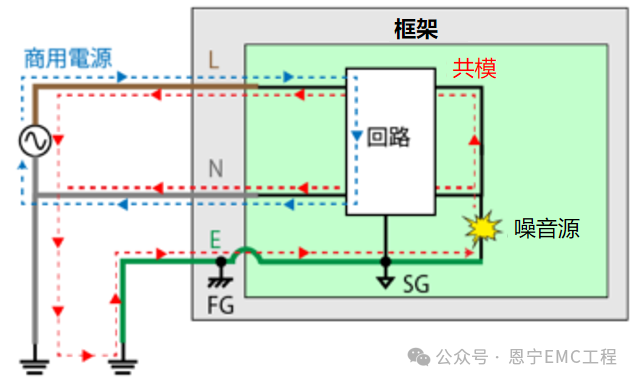

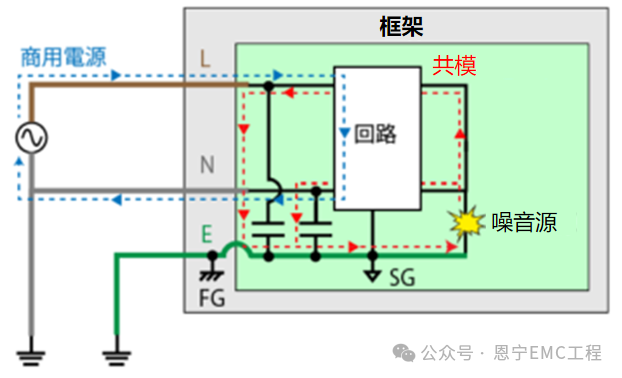

2.共模(Common Mode)

定义:噪声在火线(L)和零线(N)中以相同方向流动,并通过地线(E)回流。

特点:L 和 N 线施加相同电压,噪声电流同向传导。

图示:


在研思中共同成长

Part.02

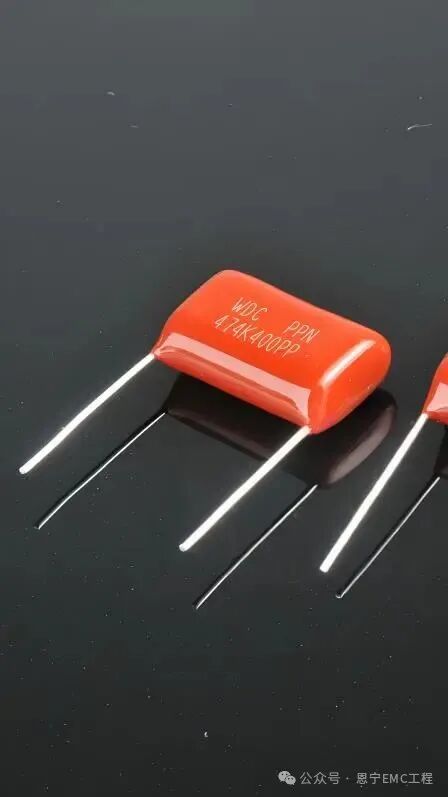

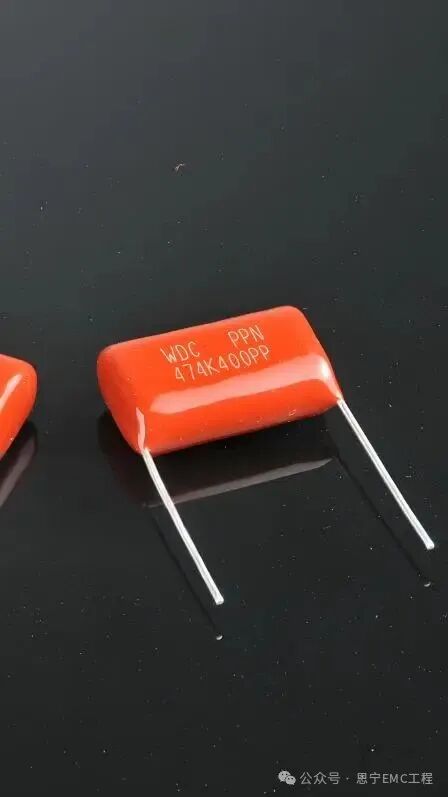

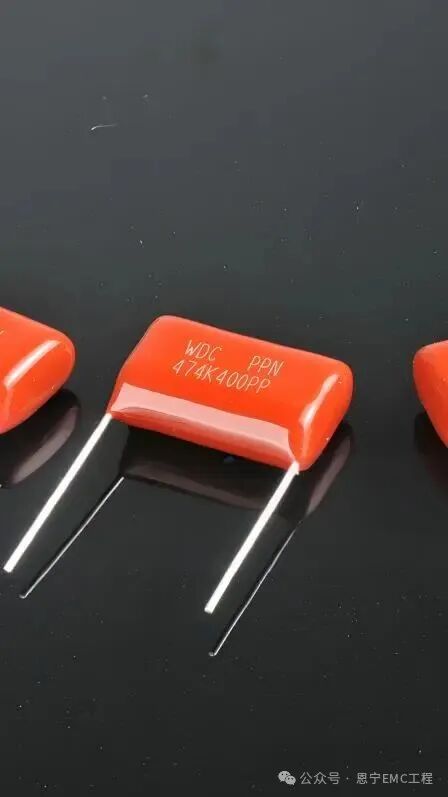

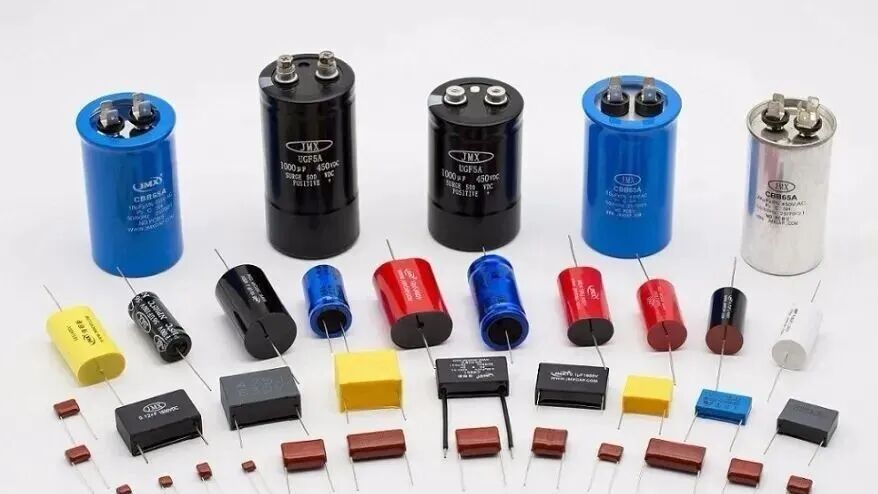

电容:抑制正常模式噪声的核心部件


01

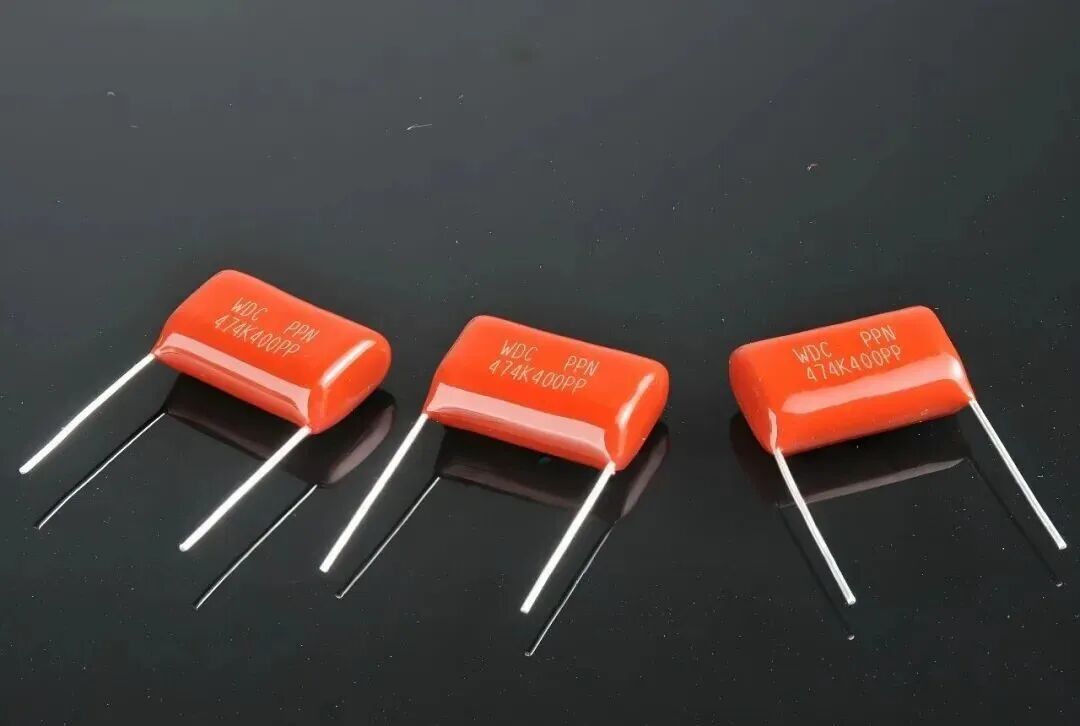

工作原理

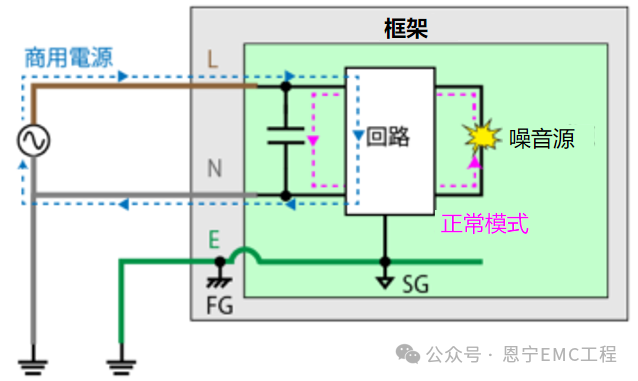

连接方式:并联在火线(L)与零线(N)之间。

作用机制:利用噪声与商用电源的频率差异,对高频噪声分量呈现低阻抗,使其绕过主回路,从而抑制正常模式噪声。

图示:


02

选型要点

有效频率段:150kHz \~ 1MHz,覆盖传导发射规格(150kHz\~ 30MHz)的主要低频区间。

静电容量范围:0.1μF\~10μF,需根据噪声强度和电路需求选择。

安全分类(抗雷击浪涌能力):

分类

耐峰峰脉冲电压

适用场景

标准符合性

X1

2.5kV < Vpeak ≤ 4.0kV

高脉冲环境(如雷击频发场景)

IEC 61000-4-5 等级 X(4kV 耐受)

X2

Vpeak ≤ 2.5kV

通用场景

IEC 61000-4-5 等级 4(2kV 耐受)

安全设计:需并联泄放电阻(Bleeder Resistor),防止拔插电源时电容器残留电压导致触电。




Part.03


Y电容:共模噪声的旁路解决方案


一、工作原理

分别并联在火线(L)与地线(E)、零线(N)与地线(E)之间。

作用机制:对高频共模噪声呈现低阻抗,引导噪声通过地线回流,减少对主回路的干扰。

图示:


二、选型要点

有效频率段:1MHz以上,针对高频共模噪声效果显著。

静电容量范围:1000pF\~4700pF,需控制容量以避免漏电流过大。

安全分类(绝缘与耐压):

分类

绝缘类型

额定电压

耐峰峰脉冲电压

标准符合性

Y1

双重绝缘 / 加强绝缘

≥150V

≤500V(8kV 耐受)

IEC 61000-4-5 等级 4(2 倍浪涌耐性)

Y2

基本绝缘 / 附加绝缘

≤150V

≤500V(5kV 耐受)

IEC 61000-4-5 等级 4

Y4

特殊场景专用

——

——

应用较少

补充措施:对于 1MHz 以下共模噪声,需配合共模抑制线圈组成 LC 滤波器;高频场景需注意接地布局,避免长线路削弱降噪效

Part.04


安全设计的核心考量


1.X电容的触电风险:并联泄放电阻确保断电后快速放电,消除残留电压隐患。

2.Y电容的绝缘要求:更高的耐压标准(如 Y1 类 8kV 耐受)源于绝缘击穿可能导致的设备故障或火灾风险,必要时需结合瓦斯放电管(Varistor)等浪涌防护元件。


总结

X电容和Y电容通过差异化的连接方式和频率特性,分别针对正常模式和共模噪声提供解决方案。选型时需综合考虑噪声频率、安全标准及电路布局,确保在有效抑制噪声的同时满足商用电源的安全规范。

来源:电磁兼容之家
电源电路通用控制
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-03-18
