直接照做！零基础ANSYS Workbench转子动力学Jeffcott转子临界转速实操

在涡轮机、电机、高速电主轴等回转机械设计中，转子临界转速是决定设备运行稳定性的核心参数 —— 一旦工作转速接近临界值，转子会发生剧烈振动，轻则影响设备精度，重则引发结构失效。而 Jeffcott 转子作为转子动力学的经典基础模型，是掌握临界转速计算的入门关键，ANSYS Workbench则凭借一体化仿真流程，让复杂的转子动力学计算变得高效易上手！

本文以钢质 Jeffcott 转子为案例，从模型创建、参数设置、网格划分、求解设置到结果后处理，手把手拆解 ANSYS Workbench 中临界转速的计算全流程，所有步骤均附详细操作截图说明，零基础也能快速上手。

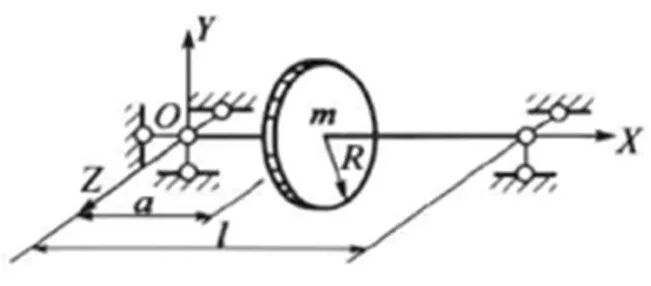

Jeffcott 转子经典假设：

一阶：2265.09 rpm

二阶：2333.85 rpm

三阶：8069.16 rpm

2.基本设置

2.1 模型采用梁+质量点方法，即

2.2输入刚性盘的计算参数：

在模型中定义集中质量点，精准填写空间坐标、质量及转动惯量参数，其中 X 方向转动惯量 0.144kg・m²，Y、Z 方向 7.2e-02kg・m²，为仿真计算奠定基础。

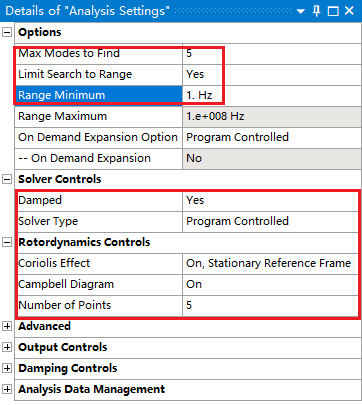

2.3  模态计算分析设置

进入分析设置界面，重点开启转子动力学核心功能：设置求解最大模态数 5，频率搜索范围 1Hz~1e8Hz；打开科里奥利效应（考虑转动惯性）、开启坎贝尔图（临界转速核心分析工具），设置 5 个计算点，阻尼设为有阻尼状态，让仿真更贴合工程实际。

2.4 定义简支条件

定义支撑位置为简支条件，约束轴承处位移，保证无滑移；根据工程需求定义转子转速，完成仿真前所有约束条件设置。

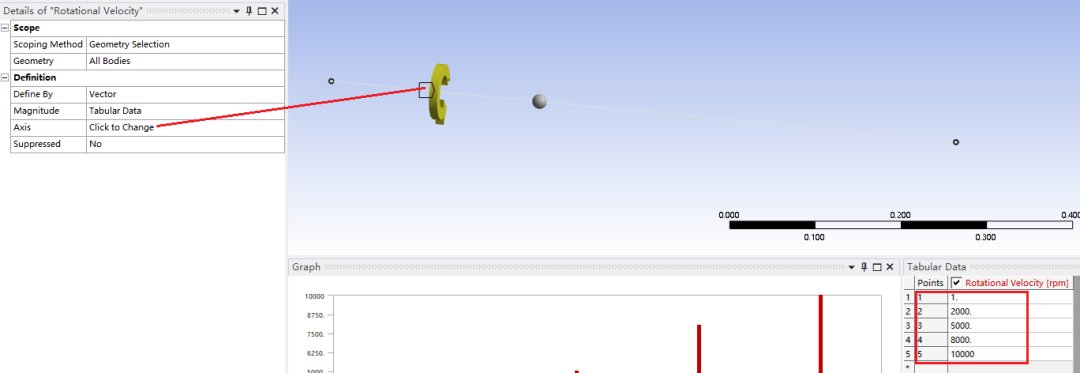

2.5 定义转速

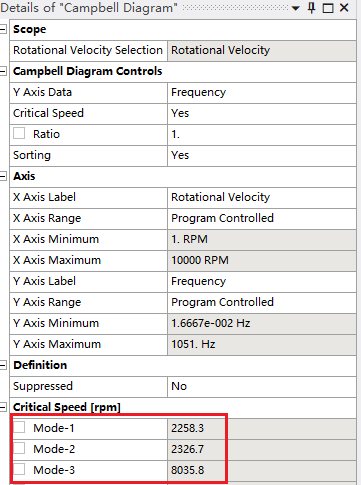

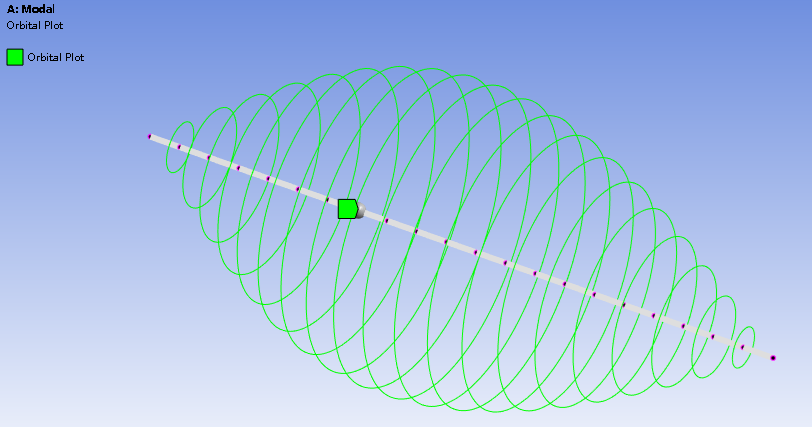

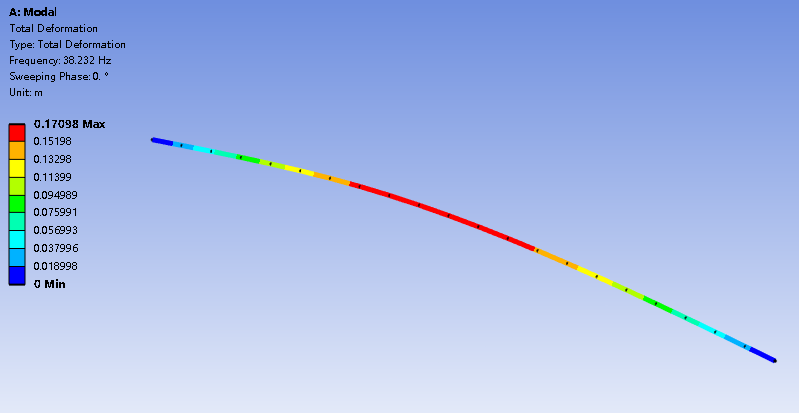

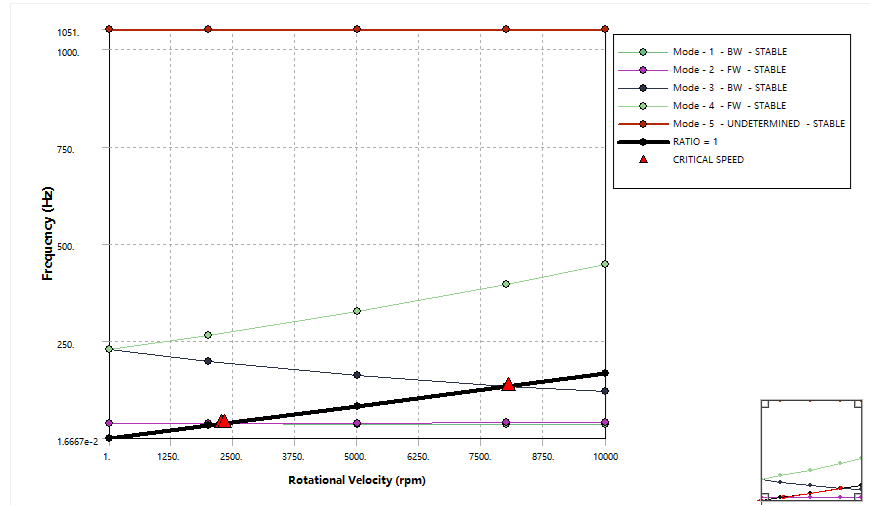

3.计算结果
