画了十年原理图，你真的懂接地吗？

5月前浏览513

大家好，我是EE小新。

很多硬件工程师画了十年原理图，改了几十版PCB，却依然栽在接地上。

电源纹波超标、信号干扰跳变、EMC测试反复不过、产品批量时出现莫名故障……排查半天，换了电容、改了器件、调了参数，最后发现不是电路设计多复杂，也不是器件质量有问题，而是最基础的接地，没做对。

我们总觉得，接地是最简单的操作——不就是把所有GND引脚连在一起，在PCB上铺一块铜皮，打几个过孔通到地平面吗？

但正如清华大学出版社《接地与屏蔽技术：电路与干扰》一书中所强调的，接地从来没有“统一标准”，只有“适配场景的物理逻辑”，其本质是“场的控制与电流的有序引导”，而非简单的“电位为0”。画十年原理图不难，难的是每一根地线，你都能说清它的电流往哪流、为什么这么流、怎么流才能避免干扰。

今天EE小新就拆解硬件人最容易踩的接地坑，把“玄学接地”拉回实操层面，不管你是画了十年的老工程师，还是刚入门的新手，看完都能少走弯路。

先问自己：“地”是什么

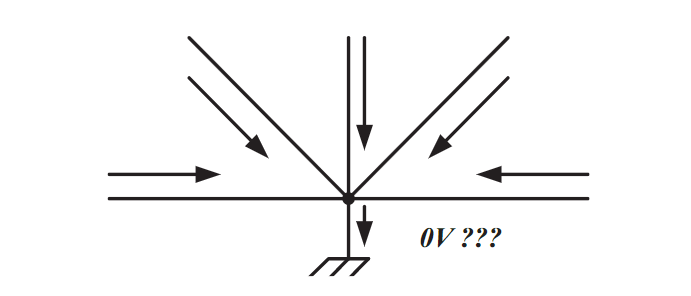

很多人对“地”的理解，还停留在“电位为0的参考点”，这是常见的认知误区。事实上，在硬件设计中，地的核心定义是“信号与电流的参考平面”，核心作用有三个：一是为电流提供安全、低阻抗的回流路径，二是作为所有信号的电位参考基准，三是为干扰信号提供泄放通道，同时抑制电场与磁场耦合带来的干扰。

举个最常见的例子：你设计一个单片机最小系统，VCC接5V，GND直接连在一起，看似没问题。但当你给单片机加一个大功率外设（比如电机、继电器），就会发现单片机频繁复位、串口乱码——这就是典型的“地没接对”。

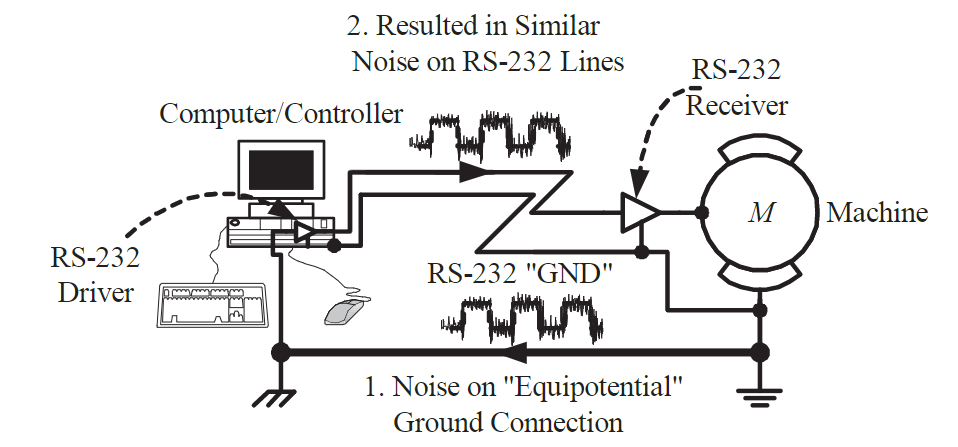

大功率外设工作时，会产生很大的瞬时电流，这些电流通过地线回流时，会在接地铜皮上产生压降，也就是地弹噪声。而单片机的复位引脚、串口引脚，都是以地为参考基准，当地线电位不稳定，信号就会失真，设备自然出问题。

因此，接地的本质，不是“把所有GND连在一起”，而是通过导体几何布局，控制电流的回流路径，让每一股电流都能平稳、低阻抗地回流，同时隔离干扰、为干扰信号提供合理泄放通道，这也是所有接地设计的核心准则。

最容易踩的3个接地坑，90%的人都中招过

坑1：数字地、模拟地、功率地，随便混接

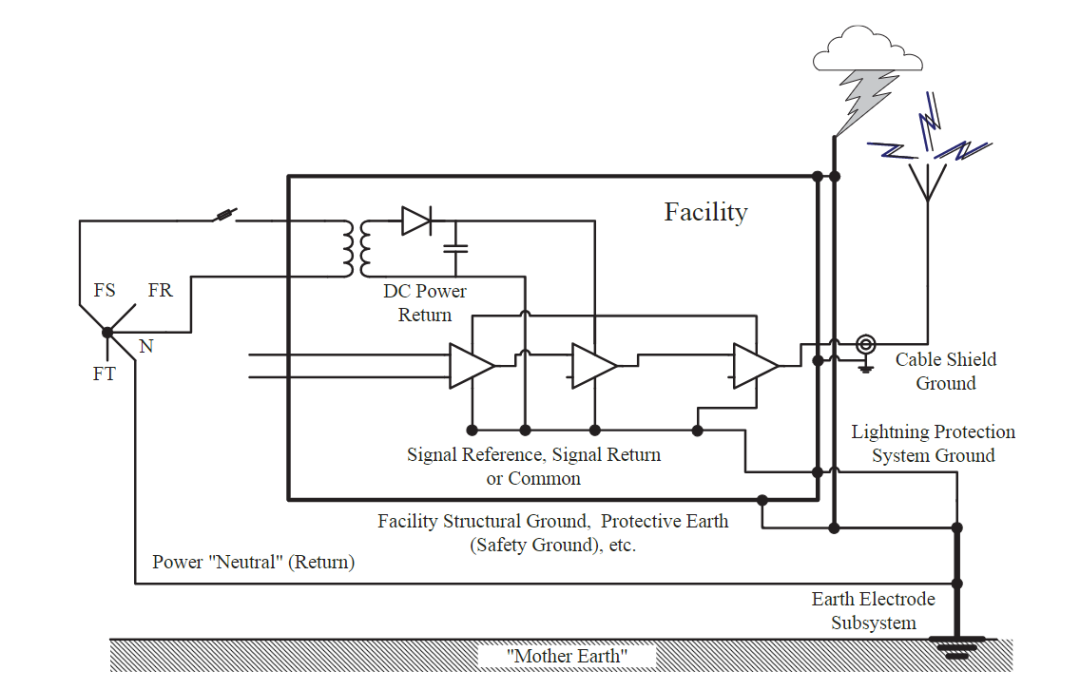

这是最常见，也最致命的错误。很多工程师图省事，把数字地（比如单片机、FPGA的GND）、模拟地（比如传感器、运放的GND）、功率地（比如电源芯片、大功率外设的GND）全部拧在一起，结果就是干扰丛生。

数字电路的电流是脉冲式的，变化快、噪声大；模拟电路对噪声极其敏感，哪怕微小的干扰，都会导致信号失真；功率电路的电流大，容易产生压降和干扰。三者混接，相当于把“噪声源”和“敏感电路”直接连通，干扰自然无法避免。

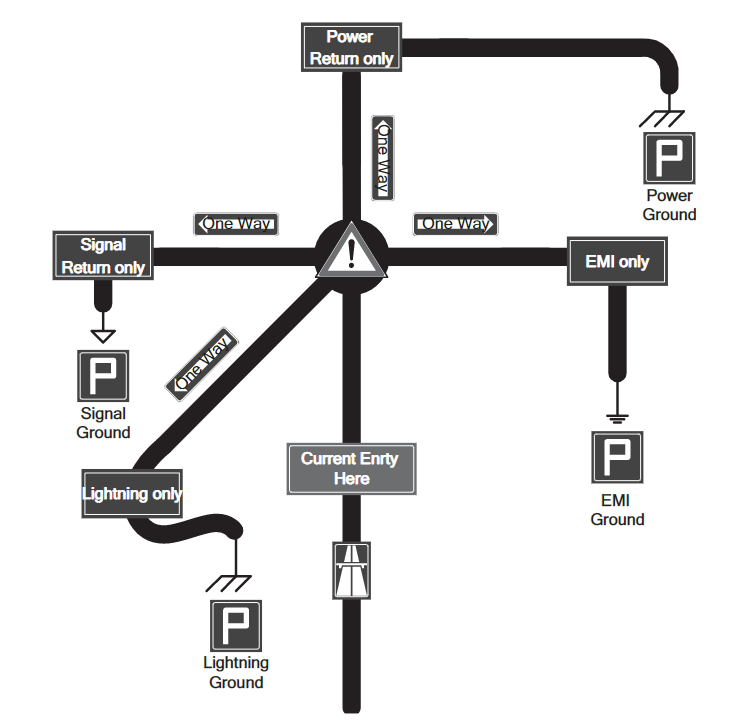

正确做法：遵循“分类隔离、单点汇接”的原则，数字地、模拟地、功率地各自形成独立的接地网络，避免不同类型的电流共用回流路径（即共阻抗干扰），最后在靠近电源接口的“星形汇接点”（单点接地核心）连在一起，确保不同类型的电流互不串扰——这里的单点汇接，本质是“控制回流路径的汇聚点，减少场耦合”，而非简单的物理连接。

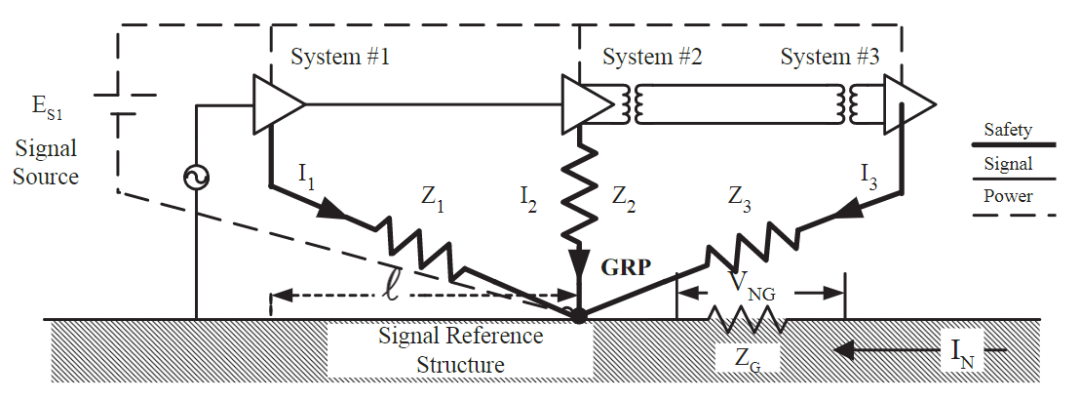

单点接地不是“所有地都接在一个焊盘上”，而是“不同地的回流路径，最终汇聚到同一个参考点”，且汇接点应尽量靠近电源，避免形成额外的地环路——地环路是低频干扰的主要来源，这也是单点接地设计的关键细节，很多工程师容易忽略。

坑2：接地铜皮越粗越好，不管回流路径

很多人觉得，接地铜皮画得越粗，接地就越稳定。其实不然，接地的关键不是“铜皮粗细”，而是“回流路径的阻抗与长度”——铜皮粗细仅影响直流电阻，而高频场景下，回流路径的长度决定寄生电感大小，电感带来的阻抗远大于电阻，是干扰的主要诱因之一。

高频电路中（通常指频率>10MHz，部分高速数字电路可低至5MHz），电流的回流路径会遵循“最短路径原则”，且电流会集中在导体表面（趋肤效应）。如果你的地线绕了一大圈，哪怕铜皮再粗，也会产生较大的寄生电感和电阻，导致信号反射、场耦合干扰，最终造成EMC测试不过关，这也是高频接地设计的核心痛点。

举个例子：你设计一个高频射频电路，信号线走了直线，但地线却绕了一圈才回到地平面，结果就是信号反射、干扰严重，射频性能大打折扣。

正确做法：布线时遵循“信号与回流路径伴行”原则，让信号线和它的回流地线尽量靠近，缩短回流路径，降低寄生电感；功率地线需保证足够粗细（满足载流需求），但更要避免绕线，确保大电流能快速、低阻抗回流，减少压降和地弹噪声——这也是兼顾载流与抗干扰的核心做法。

坑3：忽略“地弹噪声”，以为接地就万事大吉

地弹噪声，是硬件工程师最容易忽略的“隐形杀手”。简单来说，大电流通过地线时，地线本身的电阻和电感会导致地线电位瞬间升高，这种电位波动就是地弹噪声，本质是回流路径阻抗导致的电位差（V=IR+Ldi/dt），其中电感带来的感应电动势是主要组成部分。

比如，板子上的继电器吸合时，会产生几安培瞬时电流，若地线电阻是0.1Ω，地线两端压降就是0.2V，这足以让单片机、运放等敏感器件出现误动作。

解决方案核心是“降低回流路径阻抗、抑制电流波动”：一是加粗功率地线，降低电阻和寄生电感；二是将敏感器件接地引脚靠近电源地汇接点，缩短回流路径；三是在大功率器件附近并联匹配频率的去耦电容（高频用0.1μF陶瓷电容，低频用10μF电解电容），吸收瞬时电流、稳定电位。

单点接地、多点接地，到底该怎么选？

很多工程师纠结：到底用单点接地，还是多点接地？《接地与屏蔽》一书给出了明确答案——核心判断依据是信号频率与回流路径的波长关系，而非单纯的频率数值，这也是很多工程师容易混淆的点，精准判断频率对应的接地方式，才能从根源避免干扰。

低频电路（频率<1MHz，或信号波长>300m）：优先用单点接地（并联单点接地最佳）。低频电路的电流变化慢，接地电阻的影响远大于电感，单点接地能有效避免不同电路之间的共阻抗干扰和地环路干扰，确保整个系统的电位统一。比如工业控制板、模拟传感器电路，大多采用这种方式，同时需注意避免串联单点接地（会产生共阻抗耦合）。

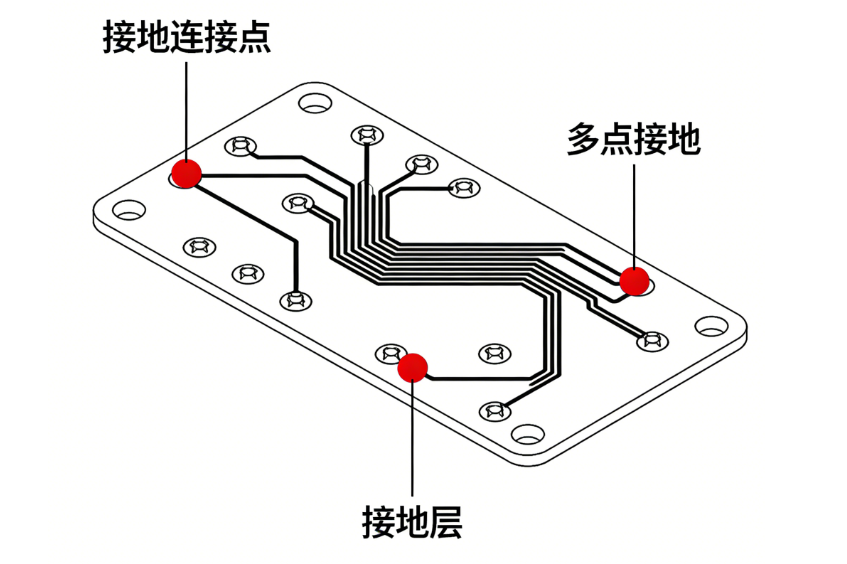

高频电路（频率>10MHz，或信号波长<30m）：优先用多点接地。《接地与屏蔽》一书指出，高频电路的电流变化快，回流路径的寄生电感影响远大于电阻，且趋肤效应明显，多点接地能让每一个接地节点都就近连接到地平面，缩短回流路径、降低寄生电感，减少场耦合和信号反射。比如射频电路、高速串口电路（如USB 3.0），大多采用这种方式，接地节点间距需小于信号波长的1/20，确保接地有效性。
混合接地：如果板子上既有低频电路，又有高频电路（比如带射频模块的单片机系统），就用混合接地，低频部分采用单点接地，高频部分采用多点接地，两者通过电感或磁珠连接，电感阻断高频干扰串扰，磁珠吸收高频噪声。既避免低频电路的地环路干扰，又满足高频电路的低电感接地需求，同时需注意避免两种接地方式形成交叉干扰环路。
