高周疲劳评估的“标尺”：一文读懂SN方法的核心逻辑

在疲劳评估的“工具箱”中，应力-寿命（SN）方法是应对高周疲劳场景的“主力工具”。小到日常使用的弹簧、齿轮，大到航空发动机的叶片，这些长期在反复载荷下工作且变形微小的结构，其疲劳寿命预测几乎都离不开SN方法的支撑。今天，我们就来系统拆解这种经典评估方法，看看它如何成为高周疲劳评估的“精准标尺”。

一、SN方法的适用边界：弹性范围内的高周疲劳

SN方法的核心适用前提非常明确——结构应力水平主要落在弹性范围内。什么是弹性范围？简单来说，就是结构在载荷作用下发生的变形是“可恢复”的，卸载后能完全恢复到原始形态，不会产生永久性的塑性变形。

在这种循环载荷条件下，结构往往能承受极多的载荷循环次数，少则数万次，多则数百万次甚至上亿次，这种疲劳形式被称为“高周疲劳”。与之相对的是“低周疲劳”——当循环应变扩展到塑性应变范围时，结构的疲劳耐久性会明显降低，能承受的循环次数也大幅减少，通常在数千次以内。

行业内有一个普遍接受的“分水岭”来区分两者：10000次载荷循环。循环次数超过这个数值，大概率属于高周疲劳，适用SN方法；低于这个数值，则更可能是低周疲劳，需要采用其他评估方法（如前文提到的EN方法）。不过需要注意的是，这只是一个大致的划分标准，具体还需结合材料特性和应力水平综合判断。

二、SN方法的“核心标尺”：Wöhler提出的SN曲线

SN方法的名字来源于“应力（Stress）”和“寿命（Life）”的首字母，而它的核心载体，正是由德国工程师Wöhler率先提出的“SN曲线”——一条定义了应力与失效循环次数之间定量关系的曲线，也被称为“Wöhler曲线”。

1. SN曲线的“诞生”：来自实验的真实数据支撑

任何材料的SN曲线都不是理论推导的“空中楼阁”，而是源于大量严谨的实验数据。最经典的实验方法是“全反转旋转弯曲试验”：将标准试样固定后使其高速旋转，同时施加恒定的弯曲载荷，这样试样表面会受到对称的循环应力作用（一次旋转对应一个应力循环），直到试样发生疲劳断裂，记录此时的应力大小和循环次数。

不过需要注意的是，疲劳实验结果往往存在较大的分散性——即使是同批次、同规格的试样，在相同应力下的失效循环次数也可能相差几倍。因此，完整的SN曲线不仅要呈现平均趋势，还必须提供数据的统计特征，其中“存活率”是关键指标：存活率越高，代表在该应力下达到目标寿命的可靠性越高，对应的SN曲线也会更“保守”（应力值更低）。

通过实验获得的原始SN数据，通常是一系列“应力-失效循环次数”的离散点，如下所示：

图 1. 通过测试获得的 SN 数据

2. SN曲线的“理想化”：双对数尺度下的直线拟合

原始的SN数据是离散的，无法直接用于寿命计算，因此需要进行“理想化处理”。研究发现，当把SN试验数据以“交变法向应力振幅Sa”为纵轴、“失效循环数N”为横轴，绘制在双对数图表上时，这些离散点会呈现出明显的线性趋势——这也是SN曲线能够广泛应用的核心数学基础。

通常情况下，我们可以用“一段式”或“两段式”的理想化线段来描述这种线性关系。其中一段式是最基础、最常用的形式，在双对数尺度下呈现为一条连续的直线，如下所示：

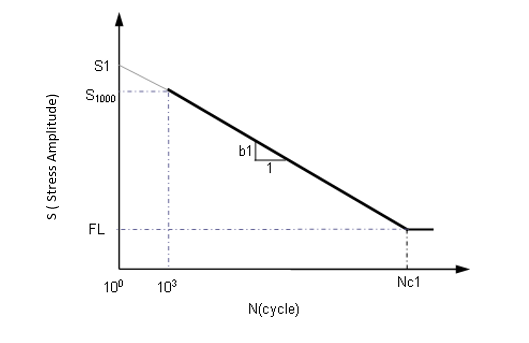

图 2. 双对数尺度中的一段式 SN 曲线

这里有一个重要的注意点：不同的SN曲线可能采用“应力振幅”或“应力范围”作为纵轴指标。应力振幅是应力范围的一半（对称循环载荷下），在材料数据库中可以根据需求设置，默认情况下采用应力振幅进行计算。

三、SN曲线的核心公式：量化应力与寿命的关系

对于一段式的SN曲线，其在双对数尺度下的线性关系可以用数学公式精确表达，这也是SN方法进行寿命计算的“核心公式”：

S = S₁(Nf)^b₁ （段1）

我们来逐一拆解公式中的关键参数：

• • S：法向应力振幅（单位与材料强度单位一致，如MPa），是SN曲线的纵轴指标，代表循环载荷的应力波动幅度。
• • Nf：失效疲劳周期数，即结构发生疲劳断裂时的总循环次数，是SN曲线的横轴指标，也是我们最终想要预测的“寿命”。
• • b₁：第一疲劳强度指数，是SN曲线在双对数尺度下的斜率，反映了应力变化对寿命的影响程度——指数越小（斜率越平缓），应力变化对寿命的影响越不敏感。
• • S₁：疲劳强度系数，是当失效循环次数Nf=1时的应力振幅值，代表材料在极短寿命下的抗疲劳能力。
• • Nc₁：循环持久极限，当循环次数超过这个数值时，即使应力持续作用，结构也几乎不会发生疲劳失效，是SN曲线的“寿命上限”。

四、SN方法的核心前提：规避塑性变形的高周疲劳定位

再次强调，SN方法是基于“弹性循环载荷”的评估逻辑，这就决定了它在寿命轴上的适用限制——失效循环次数应大于1000次。为什么是1000次？因为当循环次数超过这个数值时，结构在循环载荷下的塑性变形极其微小，几乎可以忽略不计，完全符合弹性变形的前提假设。

这也进一步巩固了SN方法与高周疲劳的“绑定关系”：只有当结构能承受超过1000次，尤其是超过10000次循环载荷时，采用SN方法进行寿命预测才具有足够的精度。如果循环次数低于1000次，结构很可能已经进入塑性变形阶段，此时再用SN方法评估，就会出现明显的偏差，需要切换到应变-寿命（EN）方法。

五、总结：SN方法的价值与应用场景

SN方法的核心价值在于为“弹性变形、高循环次数”的疲劳场景提供了简单且精准的评估工具。它以实验数据为基础，通过SN曲线建立应力与寿命的定量关系，用简洁的数学公式就能实现寿命预测，既便于工程应用，又能保证足够的精度。

从汽车的传动齿轮、弹簧，到风电设备的叶片，再到航空航天领域的紧固件，只要是长期在反复载荷下工作且变形微小的结构，SN方法都是疲劳评估的“首选方案”。掌握SN方法的核心逻辑，不仅能读懂材料的疲劳性能数据，更能为工程设计提供直接的寿命依据，让产品在可靠性与经济性之间找到最佳平衡。

关于SN曲线的两段式拟合方法、不同材料的SN曲线差异等内容，你是否想进一步了解？欢迎在评论区留言，我们后续继续深挖！
