转子“斜极”技术：如何精准拿捏电机的NVH性能？
一、斜极：从原理到效果的NVH“降维打击”

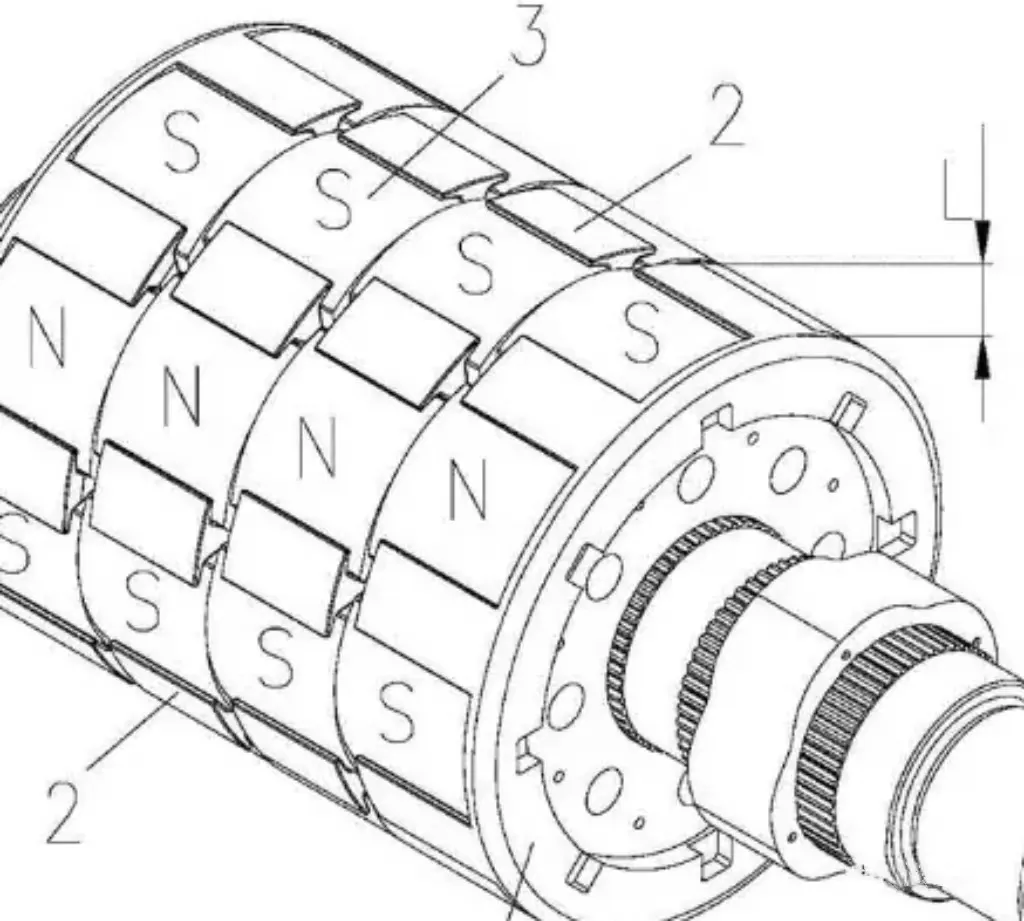

斜极技术的核心，在于通过改变转子磁极沿轴向的空间布局（通常是分段并错开一定角度），使得由定转子齿槽相互作用产生的有害空间谐波（尤其是齿谐波）在相位上相互抵消。这种抵消作用，直接作用于电机运行中恼人的转矩脉动和径向电磁力波，这两者正是电磁噪声与振动的主要根源。
根据行业经验总结，斜极对NVH的改善效果是分层且显著的：
对于空载状态下的齿槽转矩脉动，斜极理论上可以实现近100%的削弱。这意味着电机在启动和低速轻载时更为平稳安静。
对于轻载时，由转子谐波与定子谐波相互作用产生的转矩脉动和径向力波，其削弱效果可达90%左右。这大幅改善了电机在常见运行区间的静谧性。
然而，在重载条件下，由于线负荷增大，主要矛盾转变为由定子基波与转子磁导谐波产生的力波，此时斜极的抑制效果会下降到约10%。这提醒我们，斜极并非NVH问题的“万 能钥匙”，其效力与电机运行工况紧密相关。
二、硬币的另一面：斜极引入的NVH新挑战
任何技术都是一把双刃剑，斜极在改善整体NVH性能的同时，也可能带来新的、需要精细管控的振动噪声风险。
制造公差与一致性风险：采用多段斜极（如2段、4段）后，转子装配的尺寸链变长，公差累积效应更明显。这可能导致转子分段间对不齐、整体圆度变差，从而引入新的不平衡磁拉力和振动源，直接影响电机的一致性，给批量生产中的NVH稳定性带来挑战。
结构强度与异响（Buzz）风险：为了实现斜极角度，转子冲片或磁钢槽常设计有“扣点”或突起结构。如果设计或工艺不当，这些部位在高速旋转的离心力作用下可能成为应力集中点，甚至引发微观裂缝。这些裂缝在交变电磁力作用下可能扩展，产生高频的异响，严重影响NVH品质。
多段斜极的相位“博弈”：文章指出了一个精妙的细节：多段斜极的排列方式（如顺V型与逆V型）会导致各段产生的径向力波相位不同。这意味着，通过优化分段间的角度和排列顺序，我们可以像调节合唱团声部一样，引导这些力波相互抵消或增强。这为工程师在后期进行NVH频谱分析与针对性优化提供了一个新的、主动的设计维度。
三、斜极对NVH的“无能为力”与使用心法
认识到技术的边界与优化方向同等重要：
固有阶次的限制：例如，对于48槽8极电机，斜极技术无法解决24阶的转矩脉动和径向力波问题。这一阶次的振动噪声需要依靠其他手段（如定子槽型优化、极弧系数调整等）来应对。
“完美角度”的迷思：斜极角度并非总是理论计算值。仍以48槽8极电机为例，理论上削弱齿槽转矩的最佳斜极角度是7.5°（一个定子齿距）。但由于实际中11次谐波可能占主导，为了达到最佳的NVH综合效果，工程师有时需要将角度略微调大，例如向7.5°+ 的方向微调。这需要对具体电机的谐波频谱进行深入分析。
代价权衡的艺术：采用更大的斜极角度（如15°）或许能解决其他阶次的谐波问题，但会带来显著的转矩损失（可能达5%以上）。是否采用，取决于电机的转矩构成（永磁转矩为主还是磁阻转矩为主）以及对效率、NVH和成本的综合权衡。
结论：斜极与NVH——一场需要系统思维的精妙平衡
转子斜极是一项强有力的NVH改善工具，但其应用绝非简单的“加上就好”。它是一场涉及电磁设计、结构力学、制造工艺和系统匹配的精细平衡：
正向，它通过抵消谐波，从根源上压制中低频的振动与噪声。
反向，它可能因制造、结构问题引入新的高频风险，并带来一定的性能损失。
因此，在现代电机开发中，斜极技术的应用必须融入系统性的NVH正向设计流程：从电磁方案的初步选定，到斜极方式、角度、段数的多目标优化，再到对制造公差、转子强度的严格把控，最后通过测试验证进行闭环迭代。唯有如此，才能让“斜极”这把利器，在提升电机NVH性能的战场上，发挥出最大、最稳的效力。
