振动测量入门指南：从传感器选型到实战应用
一、 核心工具：加速度传感器

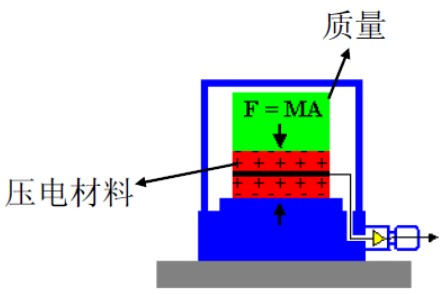

振动测量通常使用加速度传感器，其核心原理是利用压电材料受压产生电荷的特性来感知振动。
1. 传感器分类
根据不同的应用场景，传感器主要分为两类：

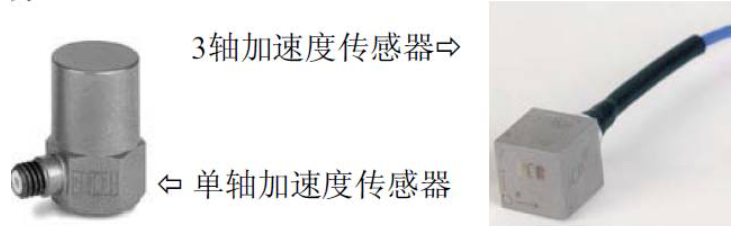

按轴数分：单轴（测量单一方向）与三轴（同时测量X、Y、Z三个方向）。
按信号输出分：
ICP型：内置电压放大电路，直接输出电压信号，抗干扰能力强，使用方便。
电荷型：输出电荷信号，需配合电荷放大器使用，适用于高温或低频测量场景。
2. 选型关键：重量与范围

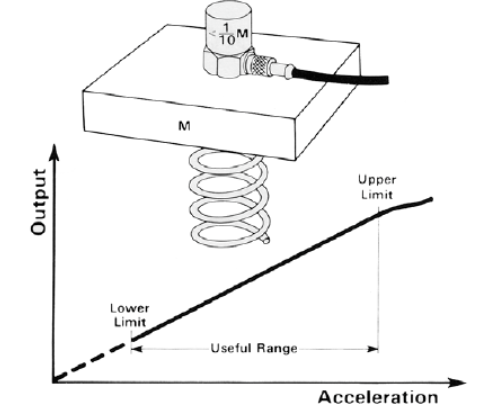

重量原则：传感器的重量应小于被测物体重量的1/10。过重的传感器会改变被测物体的固有振动特性，导致测量失真。

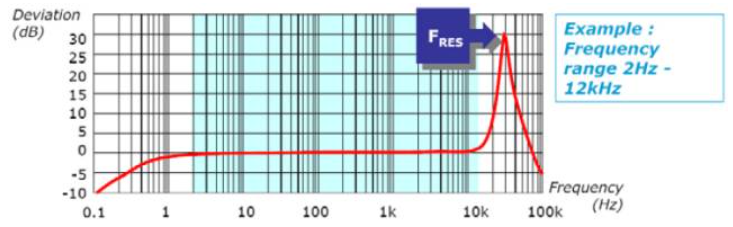

频率范围：查看传感器的标定书（Calibration Sheet），确保其线性工作范围覆盖你的测量需求。传感器本身也有共振频率，超出线性区则无法准确测量。
动态范围：指传感器能测量的最大加速度值，通常以重力加速度g（9.81 m/s²）表示。
二、 测量前的“校准”与“固定”
1. 灵敏度标定
灵敏度是传感器接收到1g加速度时输出的电压（mV）或电荷量（pC）。由于灵敏度会随时间或环境变化，测量前必须进行标定。

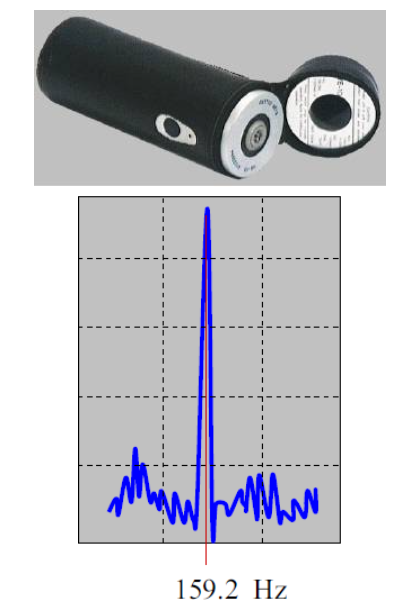

标定方法：使用标定器（Calibrator）提供159.1Hz、10m/s²的标准振动，调整测试仪参数，使读数与标准值一致。
2. 固定方法

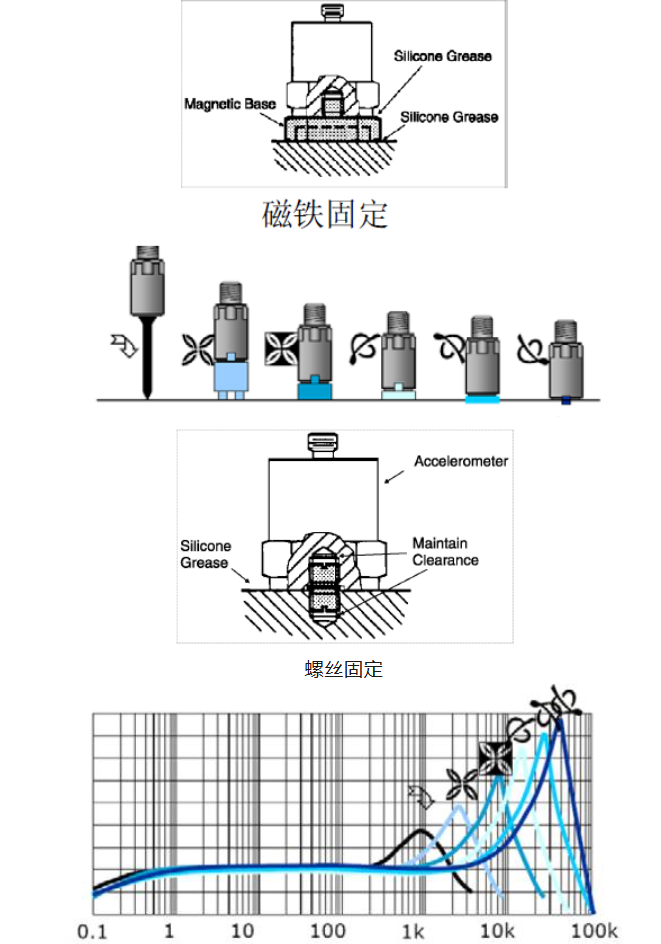

不同的固定方式决定了测量的频率上限，选择不当会导致高频信号丢失。
螺丝固定：刚性最好，频率范围最宽，适用于永久性监测点。
磁铁吸附：适用于铁磁性表面，方便快捷。
黏胶/蜂蜡：适用于非铁磁性表面，蜂蜡在高温下易软化，需注意环境温度。
手持：仅用于快速粗略测量，频率范围最窄。
三、 实战技巧：测点选择与数据分析
1. 测点位置

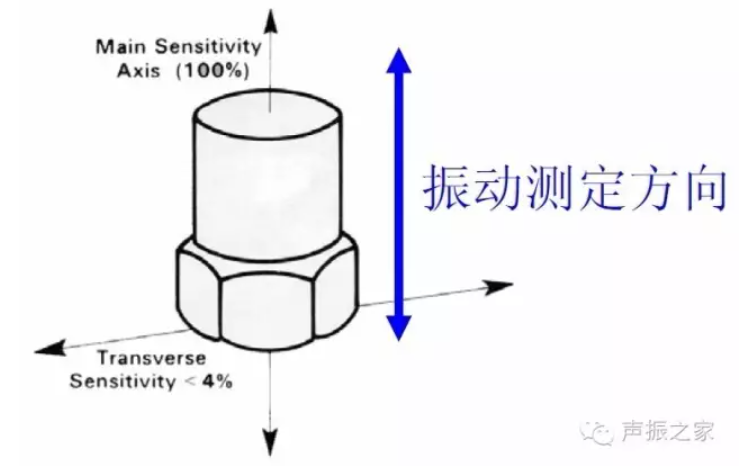

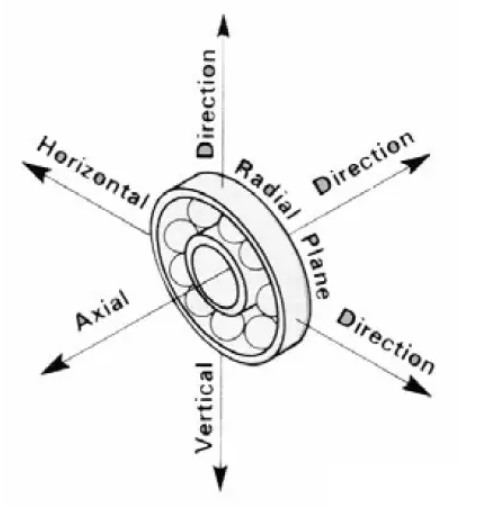

方向：传感器有主灵敏度轴（100%）和横向灵敏度（通常<4%），安装时需确保主轴对准测量方向。
位置：应固定在刚性结构上（如轴承座、顶盖），避开柔软或有局部振动的区域。通常需要测量垂直、水平等多个方向的振动。
2. 数据分析

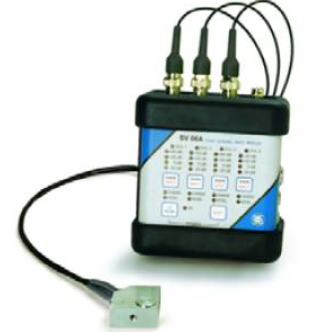

振动计：用于便携式简单测量，直接读取振动值。

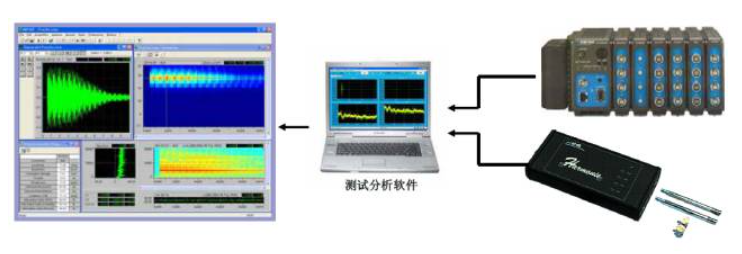

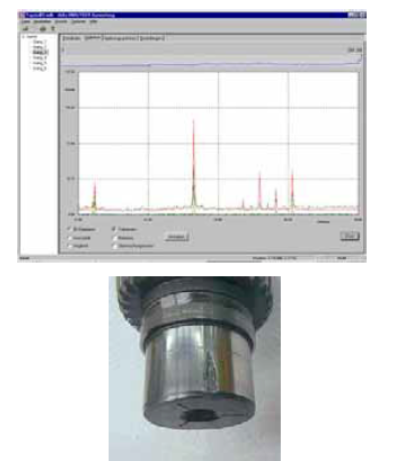

频谱分析仪（FFT）：专业的振动分析设备，通过分析频率成分，可以诊断出设备的具体故障（如不平衡、不对中、轴承损坏等）。
四、 应用场景

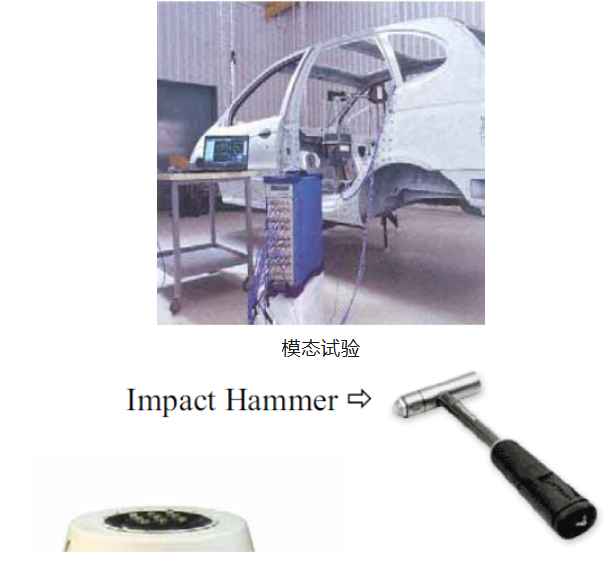

模态试验：利用冲击锤（Impact Hammer）和传递函数，分析结构的固有频率和振型，用于产品设计和优化。

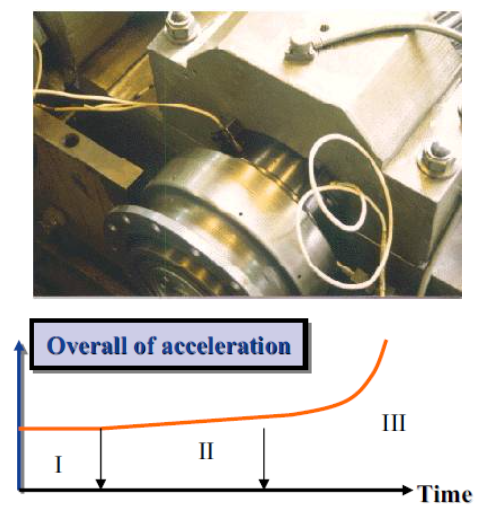

状态监测（CMS）：实时监测生产线机械的振动量，通过趋势分析预测磨损和故障，实现预测性维护。
产品检测：在生产线终端通过振动分析，快速判定产品的装配质量或内部缺陷。
总结：振动测量是一门严谨的技术，从传感器的正确选型、安装固定，到数据的精确标定与分析，每一步都影响着结果的可靠性。掌握这些基础知识，是迈向精准故障诊断的第一步。
