OptiStruct进行形貌优化改善支架支撑性能

5月前浏览702

1

模型边界条件设置

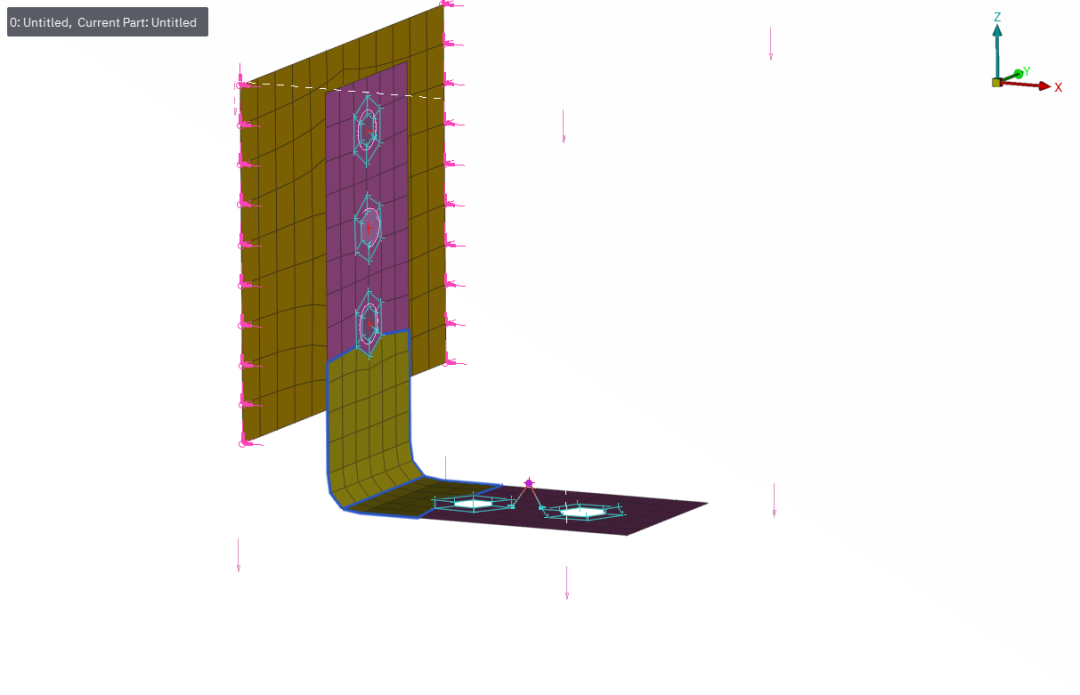

一个材料为低碳钢的支架,左边钣金用spc约束六个自由度,右边钣金两个螺栓孔用rbe2抓起来,施加一个5kg的质量。



2

模型载荷和形貌优化设置




Z方向添加了一个G的重力

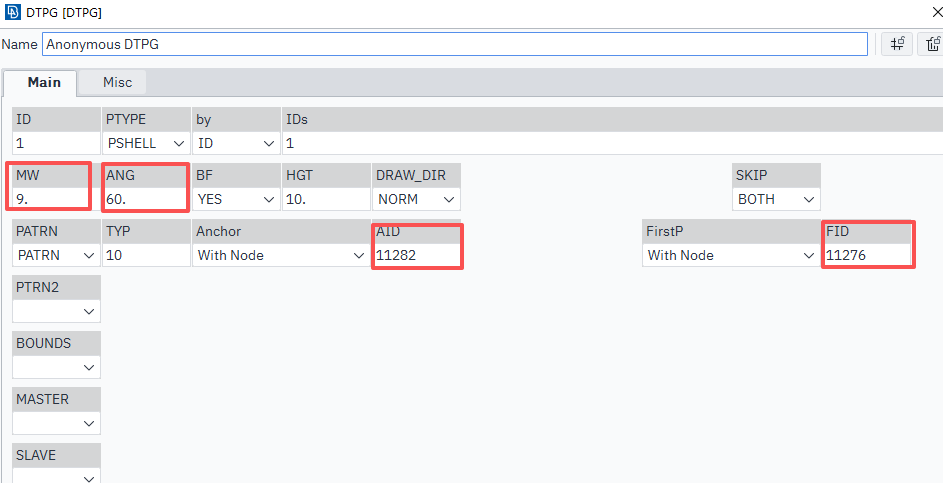

PSHELL选择要进行形貌优化的对象,这里就是支架上的黄色单元区域

MW是尺寸,要选择优化区域网格尺寸的两倍以上,不然计算会报错

ANG是拔模角度,根据经验来就行

BF是控制起的加强筋或者凸包和其他网格的光顺,最好选择打开

HGT是拔模高度

DRAW_DIR是起加强筋的方向,这里选择面的法向,也可以指定其他XYZ方向

SKIP是选择要不要跳过约束和载荷,我的优化区域没有这两个,所以可选可不选

PATRN是选择优化的对称,这里选择两点确定线的法向面作为对称面





优化响应选择质量点的总位移最小




3

模型头文件设置




上面都设置好后可以自动填充生成头文件,但是最后要加上DESOBJ,设置优化目标是我们的质量点位移最小。



4

形貌优化结果查看

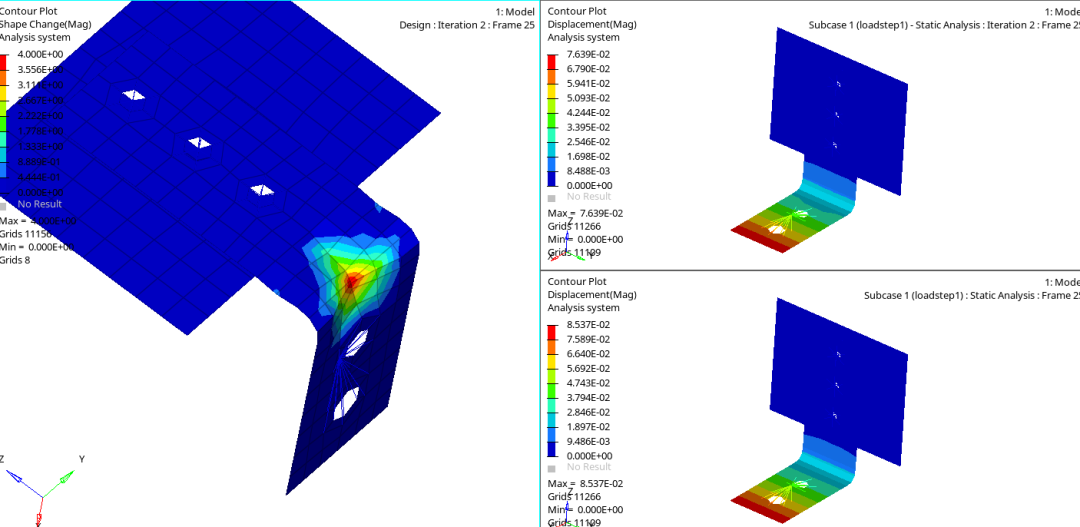

左边的图是形貌优化后的结果,可以看到钣金拐角处撑起了一个凸包,这种钣金优化的结构设计,在日常工作中我们也经常看到


右边的两张图是优化前后位移的对比,位移明显小了,说明钣金折弯处这中结构设计确实能提高支架的支撑性能。


视频教程放在B站和知识星球了,欢迎大家扫下面的二维码观看!
