从TS参数到系统响应：一个工具搞定扬声器、音箱与EQ计算【免费】

在扬声器单元选型与音箱系统开发的初期，打开 LEAP、Comsol 等大型仿真软件建模耗时耗力。

今天分享一款专为电声工程师打造的“瑞士军刀”级仿真工具。它体积小巧、无需安装，却能以极高的效率完成从单元 TS 参数到复杂箱体系统的快速评估。

01. 核心功能：全类型声学结构覆盖

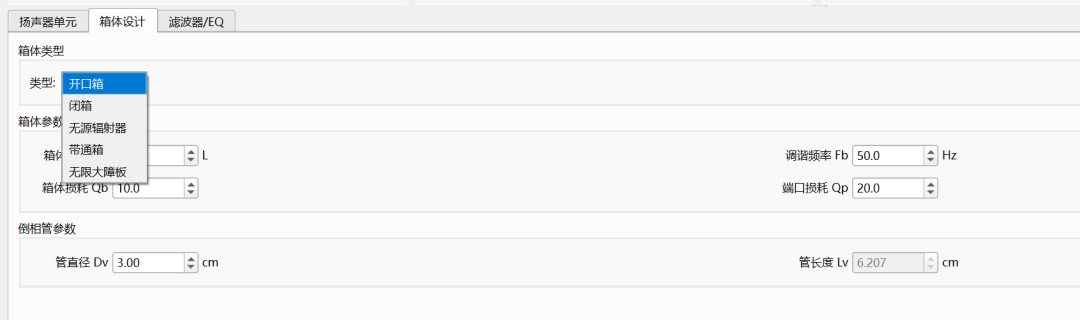

对于系统工程师而言，能够在一个界面下快速对比不同声学结构的低频表现至关重要。这款工具打破了常规简易软件的局限，深度支持以下五大主流箱体结构：

• • 无限大障板 (Infinite Baffle)
• • 闭箱 (Sealed Enclosure)
• • 倒相箱 (Vented/Ported)
• • 无源辐射器箱 (Passive Radiator)
• • 带通箱 (Bandpass)

只需输入单元的 Thiele-Small (TS) 参数，软件即可基于集总参数模型（Lumped Parameter Model）进行实时运算。

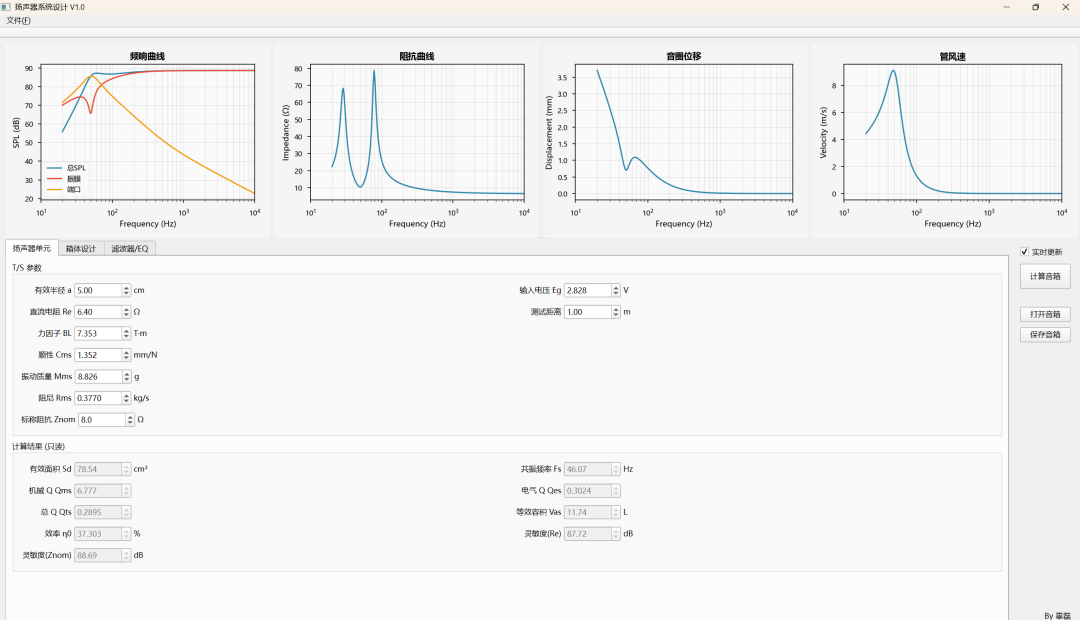

02. 深度仿真：不仅是频响，更是可靠性

本工具支持多维度的物理量计算，帮助工程师在开模前规避设计风险：

1. 1. 系统阻抗曲线 (Impedance)： 快速确定谐振频率      或     ，评估功放负载能力。
2. 2. 音圈位移 (Cone Excursion)： 结合      预判在大动态下的机械安全性，避免拍边或打底。
3. 3. 倒相管风速 (Port Velocity)： 这是倒相箱设计的核心痛点，和气流噪声密切相关。
4. 4. 无源辐射器位移： 针对蓝牙音箱等便携设备，精确计算 PR 的线性冲程需求。
5.

03. 有源系统模拟：集成 EQ 与滤波器

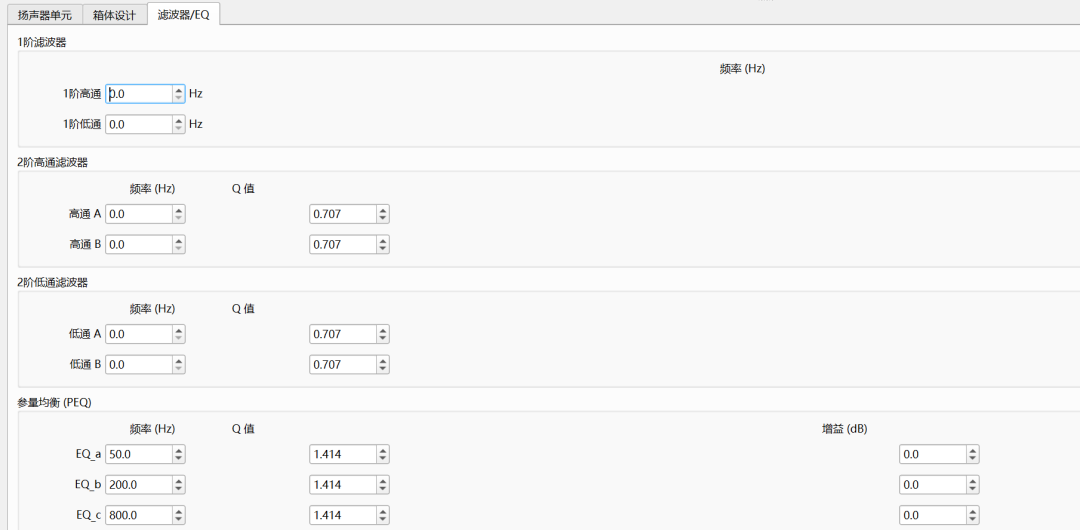

现代音箱设计离不开 DSP 调音。本工具的另一大亮点是集成了EQ 与滤波器模块。

你可以在仿真阶段直接加载 Peaking EQ、Low/High Shelf 以及不同阶数的 High/Low Pass Filter。这意味着你可以直接模拟出“单元+箱体+DSP”后的最终系统响应（Total System Response），这对于有源音箱（Active Speakers）的初始架构定义极具参考价值。

04. 高效交互与数据协同

为了适应工程师“即改即看”的工作流，软件设计了全自动触发机制。修改任何 TS 参数或箱体容积，结果毫秒级自动更新，无需反复点击“计算”按钮。

• • 参数管理： 支持 .json 文件的“打开”与“保存”，方便建立常用单元库。

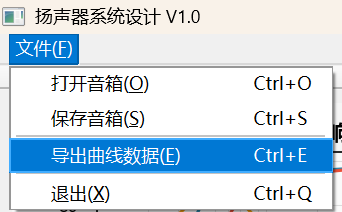

• • 数据导出： 通过 Ctrl+E 快捷键或菜单栏，可直接导出计算后的曲线数据。这些数据可进一步导入 Klippel、SoundCheck 或 Matlab 进行深度的对比分析。

来源：声学号角
