OptiStruct 中 NSM 卡片详解：非结构质量定义与分配

NSM作为OptiStruct的Bulk Data Entry，专门用于为指定单元或属性定义非结构质量（Non-Structural Mass）。非结构质量指结构本身之外的附加质量（如管道、线缆、涂层等），通过NSM卡片可按“单位长度、单位面积或单位体积”精准分配，避免手动修改单元质量属性，提升建模效率。

一、NSM卡片的基本信息与格式

核心功能

NSM的核心作用是为不同类型的单元或属性批量分配非结构质量，包括：

• • 按属性类型（如PSHELL、PBAR）分配：同一属性下的所有单元共享相同非结构质量；
• • 按单个单元或单元集分配：为特定单元（或单元集）单独分配非结构质量，灵活适配局部附加质量需求；
• • 自动匹配质量单位：根据单元维度（1D/2D/3D）自动识别质量分配方式（单位长度/面积/体积）。

适用范围

• • 1D单元（PBAR、PBARL、PBEAM、PBEAML、CONROD等）：分配单位长度非结构质量；
• • 2D单元（PSHELL、PCOMP、PSHEAR等）：分配单位面积非结构质量；
• • 3D单元（PSOLID、PTUBE、PROD等）：分配单位体积非结构质量；
• • 单元集（ELSET）：为预定义的单元集批量分配非结构质量。

标准格式

NSM采用10列格式，支持主行+续行（用“+”开头），可批量罗列“ID-VALUE”对，格式如下：

示例

示例1：按属性分配（PSHELL属性）

  NSM    4    PSHELL    155    0.06

含义：定义ID为4的NSM集，为PSHELL属性155下的所有2D单元，分配0.06（单位：kg/m²）的单位面积非结构质量。

示例2：按单元分配（单个单元+续行）

  NSM    6    ELEMENT    12    0.03    13    0.06    14    0.03
+    18    0.02    36    0.03

含义：定义ID为6的NSM集，为12号、13号、14号、18号、36号单元（根据单元类型自动匹配单位：1D为kg/m，2D为kg/m²，3D为kg/m³）分别分配0.03、0.06、0.03、0.02、0.03的非结构质量。

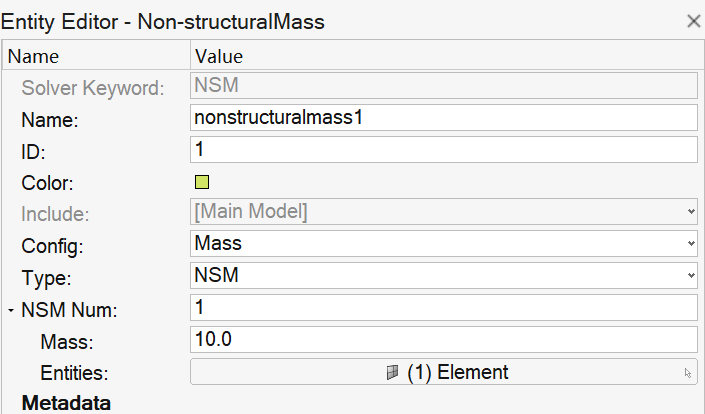

二、字段定义与参数说明

三、关键使用规则与工程逻辑

1. 质量分配的维度匹配逻辑

NSM会根据“TYPE对应的单元类型”自动匹配质量分配单位，无需手动指定，核心规则：

[插入图片Figure 1]：NSM质量分配维度匹配示意图
（建议内容：左侧为1D梁单元（PBAR）标注“单位长度质量0.03kg/m”，中间为2D壳单元（PSHELL）标注“单位面积质量0.06kg/m²”，右侧为3D实体单元（PSOLID）标注“单位体积质量200kg/m³”，直观展示不同维度的单位差异）

2. 优先级与覆盖规则

当同一单元被多个NSM集或分配方式覆盖时，优先级从高到低为：

1. 1. TYPE=ELEMENT（单个单元分配）：直接针对单元的分配，优先级最高；
2. 2. TYPE=ELSET（单元集分配）：单元集包含的单元，优先级次之；
3. 3. TYPE=属性类型（属性分配）：单元所属属性的分配，优先级最低。

示例：12号单元（属于PSHELL属性155，且在ELSET100中）同时被以下NSM定义：

• • TYPE=PSHELL，ID=155，VALUE=0.06；
• • TYPE=ELSET，ID=100，VALUE=0.08；
• • TYPE=ELEMENT，ID=12，VALUE=0.10；
  最终生效值：0.10（单个单元分配优先级最高）。

3. 与结构质量的区别

NSM定义的“非结构质量”与单元本身的“结构质量”（由材料密度ρ和单元几何尺寸计算）是独立的，最终单元总质量为两者之和：
总质量 = 结构质量（ρ×体积/面积/长度） + 非结构质量（NSM×体积/面积/长度）

示例：2D壳单元（PSHELL属性155，厚度t=0.01m，材料密度ρ=7850kg/m³），NSM=0.06kg/m²：

• • 结构质量（单位面积）：ρ×t = 7850×0.01 = 78.5kg/m²；
• • 非结构质量（单位面积）：0.06kg/m²；
• • 总单位面积质量：78.5 + 0.06 = 78.56kg/m²。

四、典型工程应用场景

1. 整体结构附加涂层质量（按属性分配）

场景：某壳结构（PSHELL属性200）表面喷涂防腐涂层，涂层密度小但面积大，需按单位面积分配非结构质量。
NSM配置：

  NSM    10    PSHELL    200    0.5

含义：为PSHELL属性200下的所有壳单元，分配0.5kg/m²的涂层非结构质量，无需逐个单元修改。

2. 局部单元附加设备质量（按单元分配）

场景：某框架结构的10号、15号梁单元（PBAR属性50）上安装小型电机，需为这两个单元单独附加质量。
NSM配置：

  NSM    11    ELEMENT    10    2.0    15    2.0

含义：为10号、15号梁单元（1D），各分配2.0kg/m的电机非结构质量（按单位长度计算，匹配梁单元维度）。

3. 单元集批量附加管道质量（按单元集分配）

场景：某设备支架的“管道支撑单元集”（ELSET=200，包含30个壳单元）需附加管道重量，按单位面积分配。
NSM配置：

  NSM    12    ELSET    200    1.2

含义：为ELSET200中的所有单元（2D壳），分配1.2kg/m²的管道非结构质量，实现批量分配。

五、使用注意事项

1. 1. 单位一致性：VALUE的单位需与单元维度匹配（如1D用kg/m，2D用kg/m²），否则会导致质量计算错误（软件不自动转换单位）；
2. 2. 拓扑优化限制：NSM定义的非结构质量在拓扑优化过程中不随设计变量变化（始终固定），若需优化附加质量，需通过其他方式（如设计变量关联）实现；
3. 3. PSOLID属性特殊说明：PSOLID属性本身无NSM字段，需通过NSM卡片（TYPE=PSOLID+属性ID）为实体单元分配非结构质量，不可直接在PSOLID卡片中设置；
4. 4. 子工况调用：NSM集需通过子工况命令NSM=SID激活（如SUBCASE 1 NSM=10），否则非结构质量不生效。

六、总结

NSM卡片是OptiStruct中高效管理非结构质量的核心工具，其优势在于：

• • 灵活适配不同维度单元（1D/2D/3D），自动匹配质量分配方式；
• • 支持属性、单元、单元集多维度分配，兼顾批量与局部需求；
• • 与结构质量独立计算，确保总质量精度，避免建模错误。

合理使用NSM卡片，可大幅简化非结构质量的建模流程，尤其适合附加质量复杂的大型结构（如 aerospace、汽车、化工设备）。
