开关电源PCB-layout与电容电感设计,看这篇就对了!

7月前浏览146

01

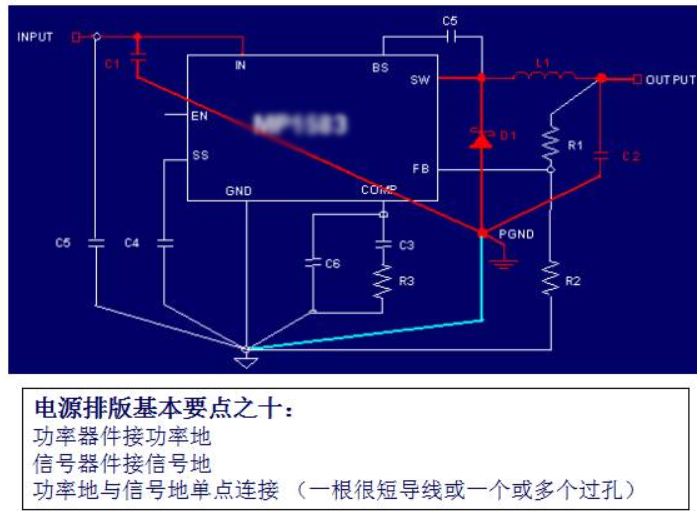

PCB布局指南十个简单规则

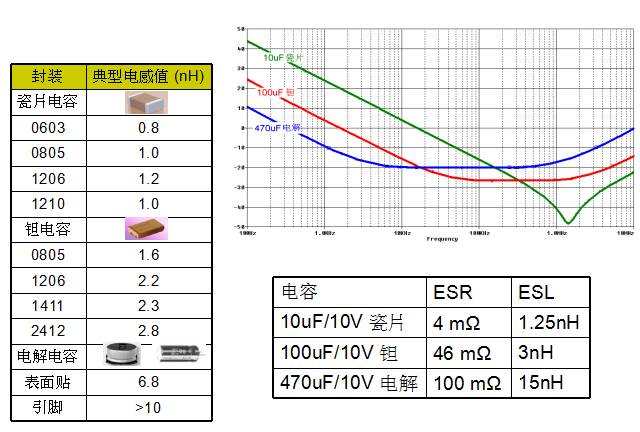

电容模型

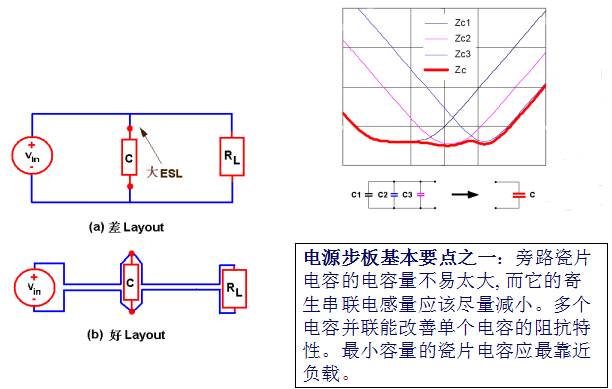

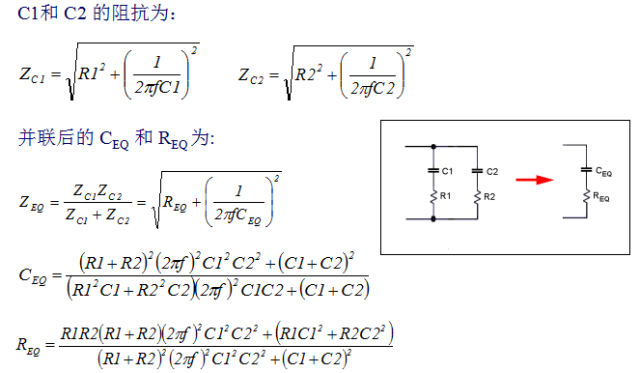

电容并联高频特性

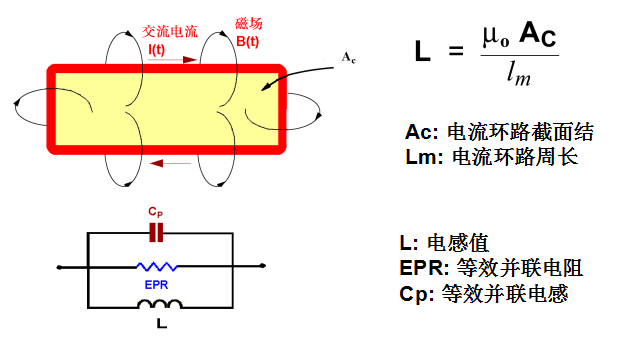

电感模型

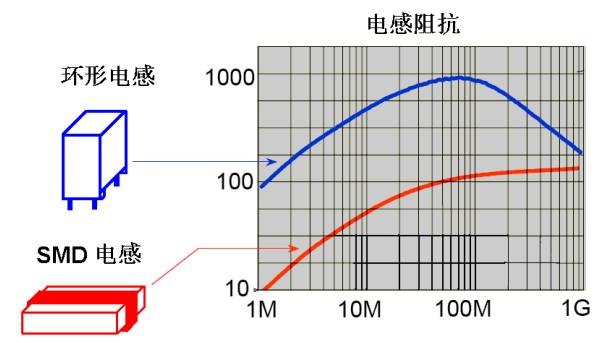

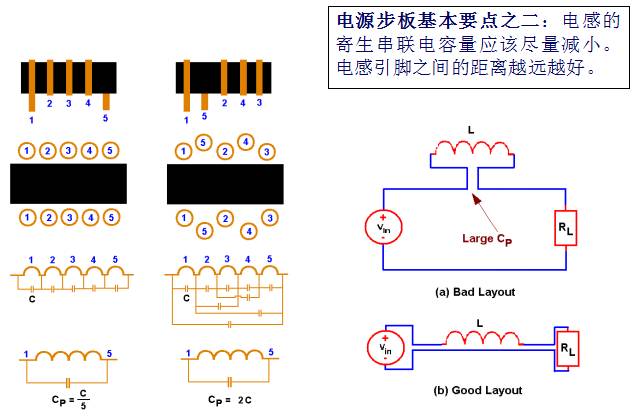

电感特性

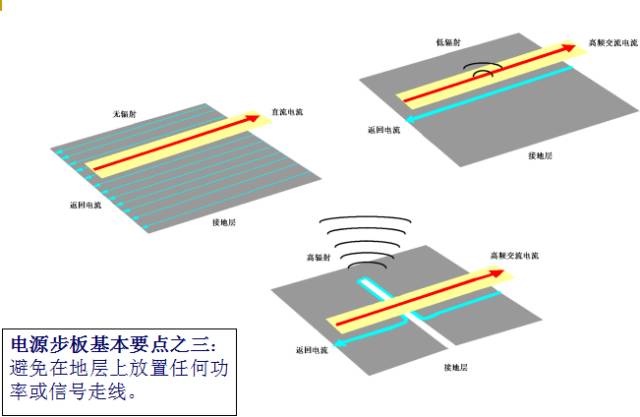

镜象面概念

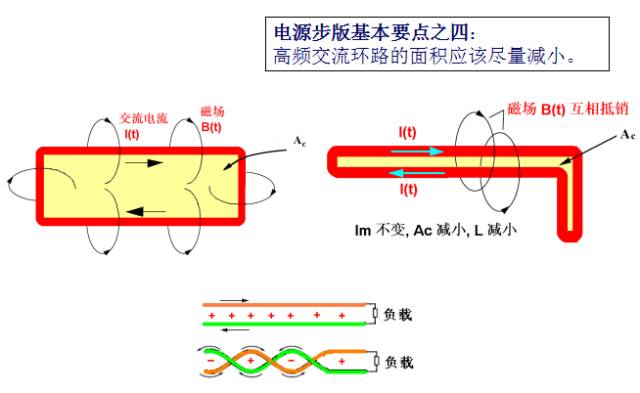

高频交流电流环路

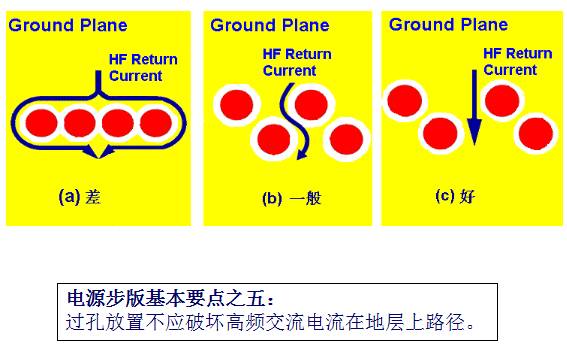

过孔 (VIA) 的例子

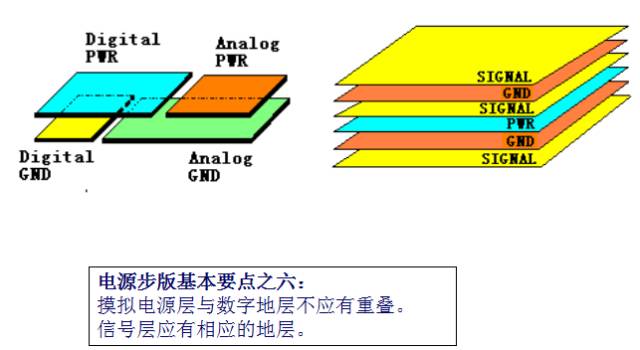

PCB板层分割

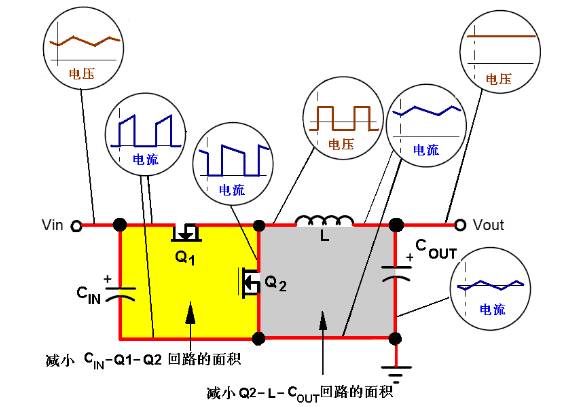

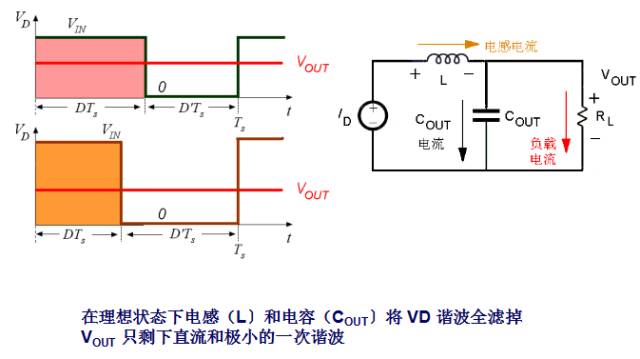

降压式(BUCK)电源:功率部分电流和电压波形

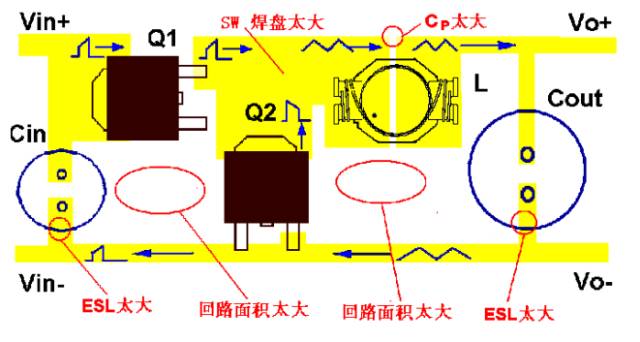

降压式电源排版差的例子

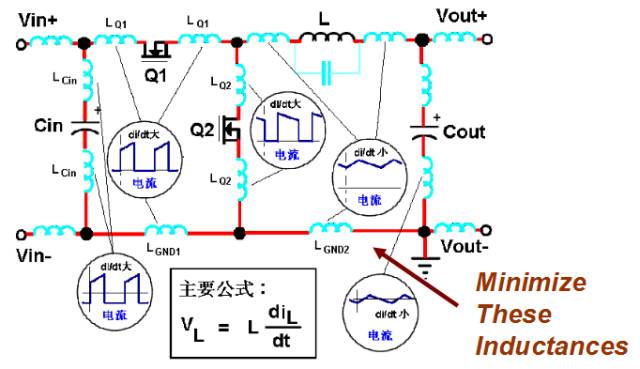

电路等效图

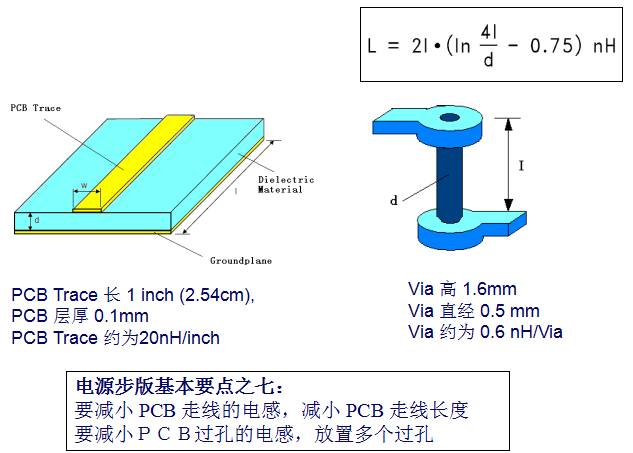

PCB Trace - Via 电感估算

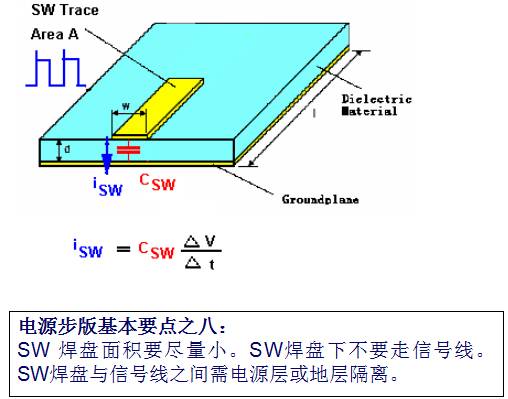

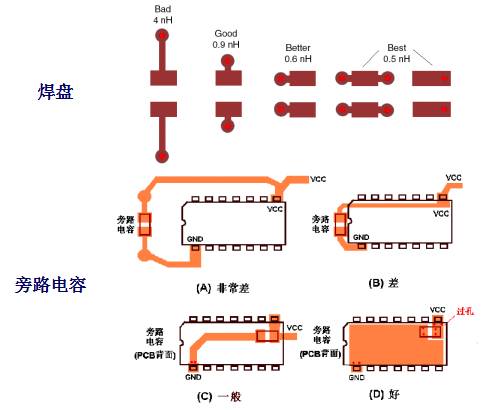

焊盘(PAD)和旁路电容的放置

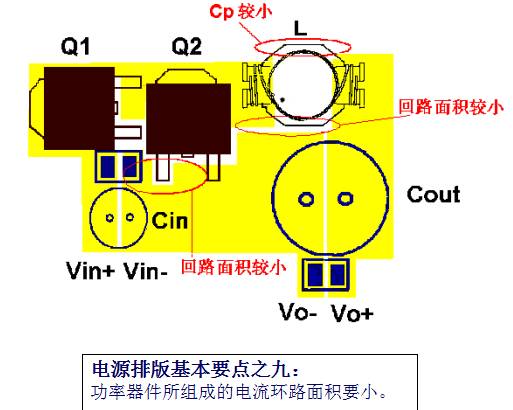

降压式电源排版的例子



降压式电源排版的例子




02

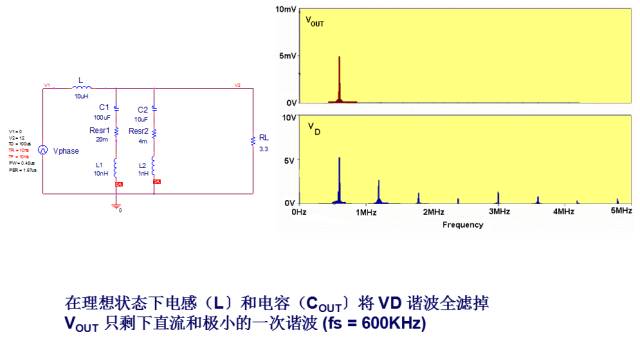

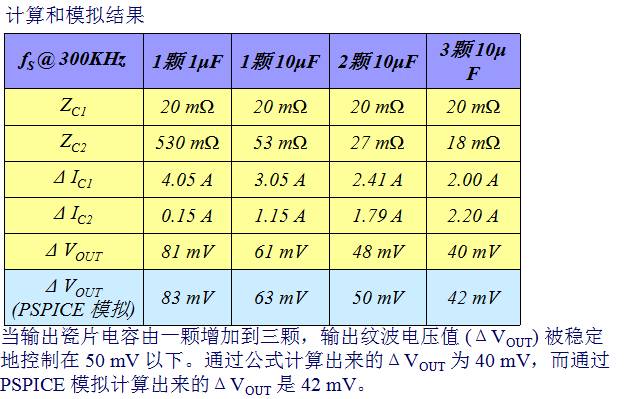

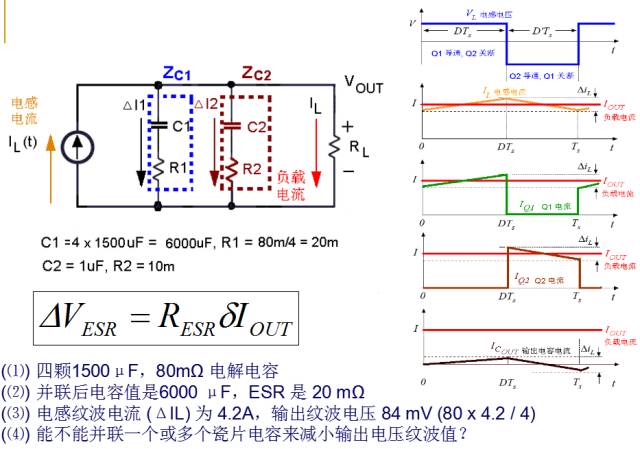

输出电容设计纹波电压分析

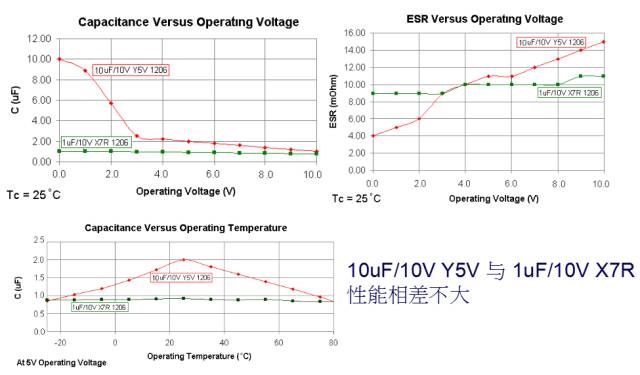

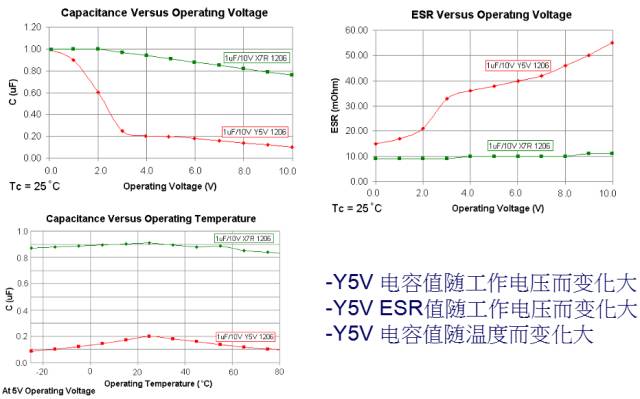

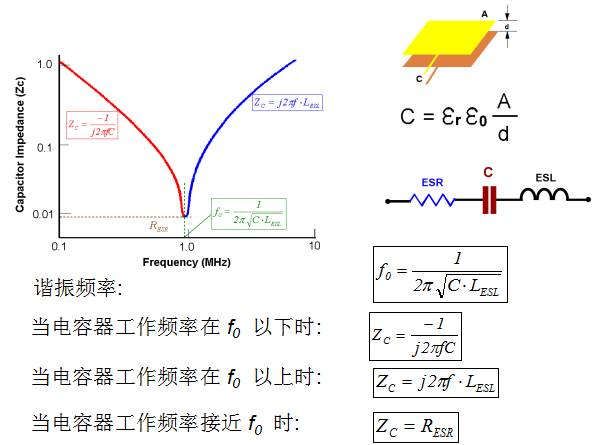

高频输出瓷片电容特性

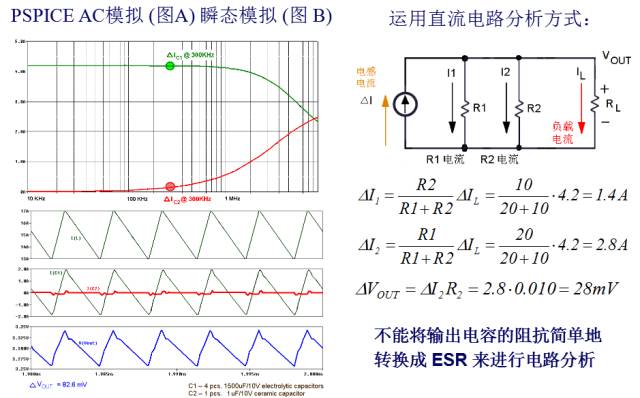

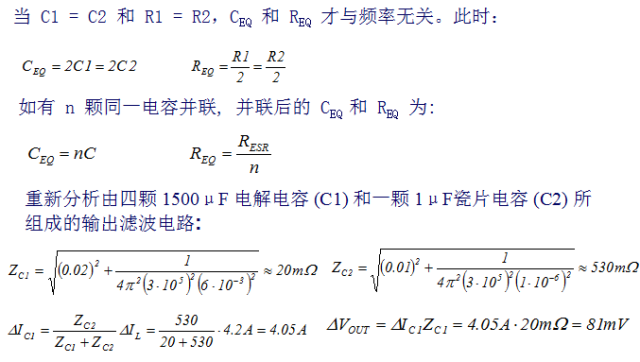

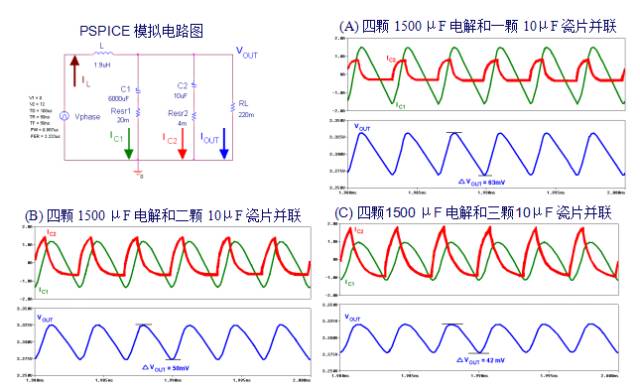

输出滤波电容电路分析





03

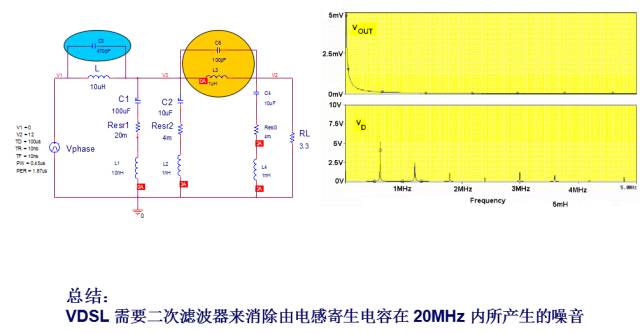

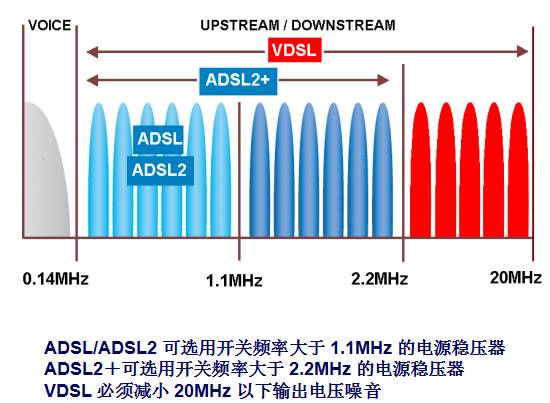

电感电容对VDSL的影响




xDSL 传播速度图

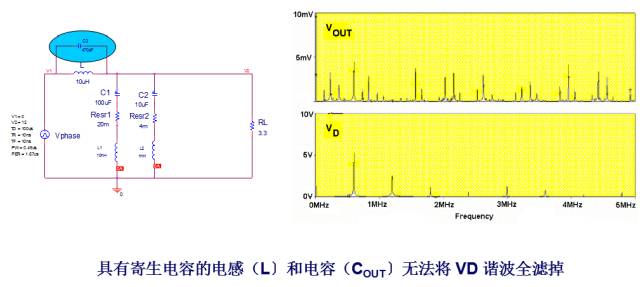

电感寄生电容影响





来源:电磁兼容之家
