动力电池设计规范 - 4

6月前浏览575

1.4.2.4 机械安全设计

进行机械安全设计时,主要需满足挤压、碰撞、IP 防护、底部球击和耐火烧等要求。

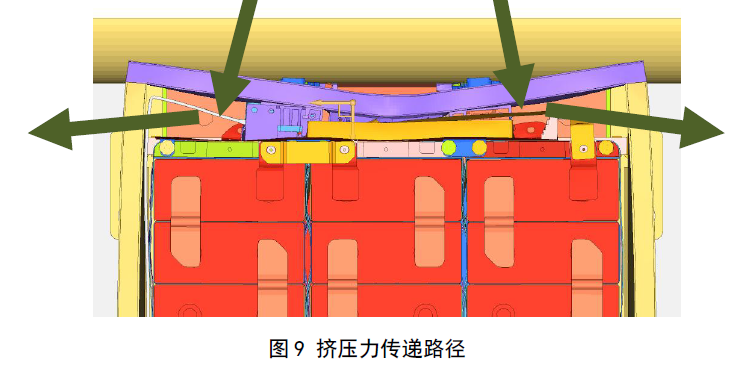

挤压安全设计:电池包挤压主要难点在于电气连接件,在超高的挤压力下,该区域变形、破损严重,容易造成短路导致电池包发生安全事故,以挤压仿真为手段,分析挤压过程挤压力的传递路径。通过测量承力材料的力学性能,确定电池包材料的挤压失效参数,在仿真过程中,采用考虑应力三轴度的材料破坏应力极限,获取箱体、模组端板、电器连接件外壳、接插件防撞块的破坏强度作为仿真输入,通过挤压仿真,分析各个部件在受力状态下的变形、破坏状态。根据挤压力分解仿真结果,优化各部件的结构设计。如图9。

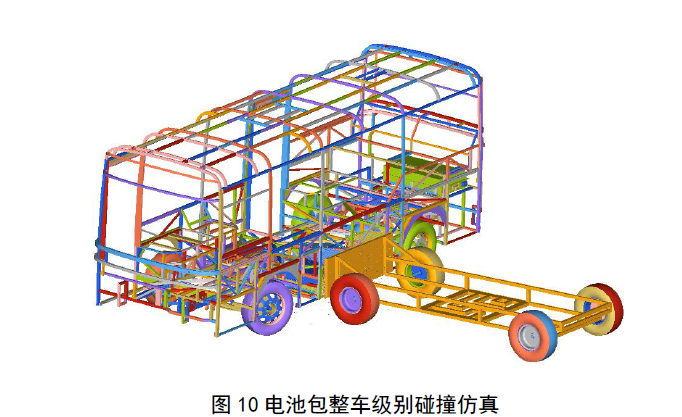

碰撞安全设计:为保证电池包的实车碰撞安全,充分考虑考虑实际碰撞过程中的电池包受力形式及变形状态,进行了整车级别的碰撞仿真分析及碰撞测试对标,识别整车各部位电池包在整车碰撞过程中对电池包产生的冲击载荷的影响,及对外部接插件的冲击作用,计算其碰撞的最大冲击力、入侵位移量以及碰撞加速度。保证电池包在整车中的碰撞安全。如图10。
IP 防护设计:对于箱体IP 防护设计,主要是防水防尘,即满足IPXX 要求。电池箱在生命周期内会经历粉尘、积水、泡水等可能损坏其IP 防护性能的复杂工况,电池箱是一个电子产品,IP 防护性能被破坏可能会损坏箱体内部的电气件,导致电池箱无法 正常工作。
也可能破坏电路绝缘性能,导致短路起火等安全事故发生。因此箱体防水防尘设计需要重点关注,且达到较高的一个防护等级。对电池箱的防水防尘要求一般是IP67、IP68。详细设计要点参考2.4.4 节。
底部球击安全设计:整车在行驶过程中,电池箱底部可能受到砂石等异物的冲击,导致箱体底部变形、穿孔。因此设计时需要加强箱体底部的结构强度,同时通过预留缓冲空间、增加防护装甲等方法来满足箱体底部球击安全要求。
防火烧设计:为满足箱体放火烧要求,常用处理措施有:
  1. 增加电池箱体壁厚,增强放火烧性能;
  2. 箱体采用耐火烧性能较好的材料,如采用熔点更高的钢、复合材料等材料;
  3. 箱体外部喷涂防火涂层来隔断火源。

1.4.3 轻量化设计

在电池包轻量化设计中,有两个方向减重效果较为明显,一个是新材料应用,另一个则是进行极限设计,优化零部件结构。

1.4.3.1 新型材料的应用

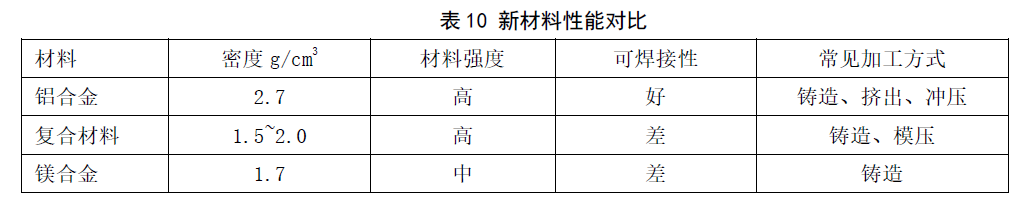

在电池包轻量化设计中,常用的新材料有铝合金、复合材料、镁合金,见表10。
1) 铝合金

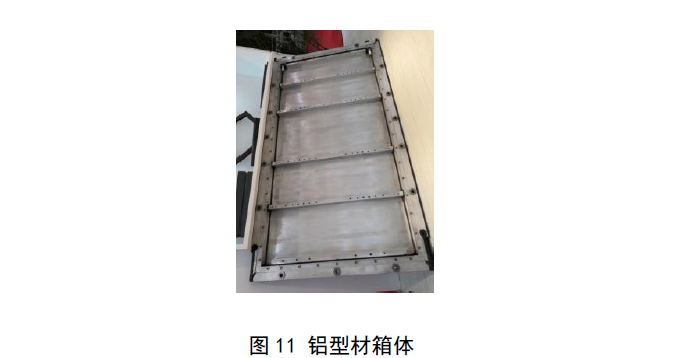

铝合金材料在电池包中的应用主要包括:型材拼焊箱、压铸箱、冲压箱、钣金折弯箱等四大类。从结构强度考虑,型材拼焊箱、压铸箱、冲压箱一般用于箱体,同时可采用集成液冷板设计,进一步提高结构强度和轻量化。冲压箱和钣金折弯箱一般用于上箱体,考虑到生产效率、一致性和气密性的要求。冲压箱一般用于大批量生产产品,钣金折弯箱体则用于样件验证和小批量生产的产品。如图11。
型材拼焊箱,挤压性能好,强度高,价格相对较为便宜。铝型材进行截面设计时,焊接处、螺栓连接等关键部位应进行局部加强确保其有足够的结构强度和可加工性。铝合金焊接容易变形,所以应优先按搅拌摩擦焊等低应力变形较小的焊接方式进行结构设计。
低压铸造一般以压缩空气为动力,可以是空气,也可以是惰性气体,将压缩气体通入密闭容器(坩埚),作用在保持一定浇注温度的合金液面上,造成密封容器内与型腔内的压力差,使金属液从在较低的压力0.01-0.05MPa 下在密闭容器中沿着升液管自下而上流经升液通道、铸型浇口,平稳填充型腔。待金属液充满型腔之后,增大气压,在压力作用下,金属液从上而下冷却、结晶、凝固,在凝固过程中不断有金属液补充。然后撤掉密闭容器内的压力,让升液管、浇道内还没有凝固的金属液依靠自身重力回落到密闭容器中,完成一个循环。

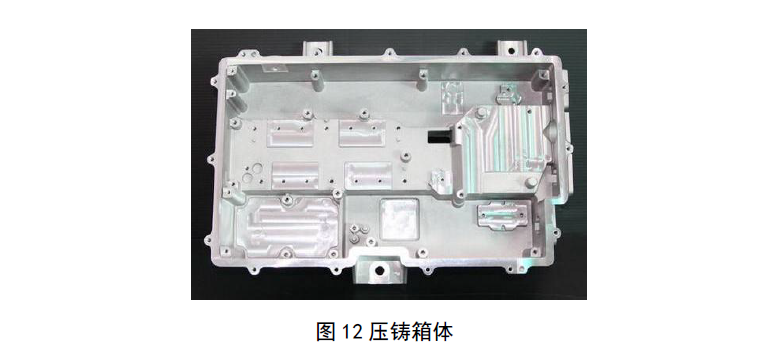

整个过程的压力、时间、速度、温度等都可控。铝合金低压铸造考虑到加工工艺的可实现性,设计时壁厚一般应不小于3mm,在加强部位可进行适当加厚增加结构强度。压铸铝合金箱可焊接性能相对较差,设计时应尽可能实现一体成型,尽可能减少焊接工艺。如图12。
冲压铝合金箱设计时应适当设置加强度筋提高结构强度。例如冲压铝合金上箱体为一体成型,其一致性、气密性表现非常优异而被广泛应用。
2) 复合材料
复合材料具有高强度、低密度、耐火烧高绝缘等特性,是轻量化设计的首选材料,通线用于上箱体制作。常用的材料有SMC(玻璃钢)、CFRE(连续纤维增强环氧树脂)、碳纤维材料等。

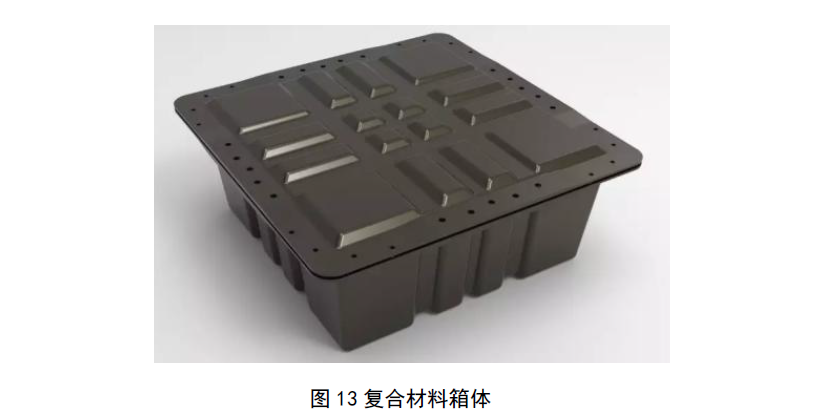

由于SMC、CFRE 等材料的延展性相对较差,一般在设计时应注意避免应力集中,可以适当增大拔模角度和圆角,安装面应进行适当加厚或增加金属压板,避免局部受力而出现开裂的情况。如图13。
3) 镁合金
镁合金除了比重较轻外,还具有良好的阻尼性能,能使振动迅速衰减的特种金属材料,它既具有作为结构材料的力学性能,又具有高的振动衰减能力,可应用于电池箱下箱体以及电池包内的其他结构件。
镁合金具有优良的铸造性能,通常采用铸造工艺进行加工,但其可焊接性较差,设计时应保证一体成型,避免焊接,同时应适当设置加强筋,增加整体结构强度。
(未完待续)


来源:小明来电
