RK3588硬件设计避坑指南

今天为大家分享RK3588硬件设计指南，RK3588是由 4 个 A76 和 4 个 A55 与独立的 NEON 协处理器集成的低功耗、高性能的处理器，适用于 ARM PC、边缘计算、个人移动互联网设备和其它多媒体产品。

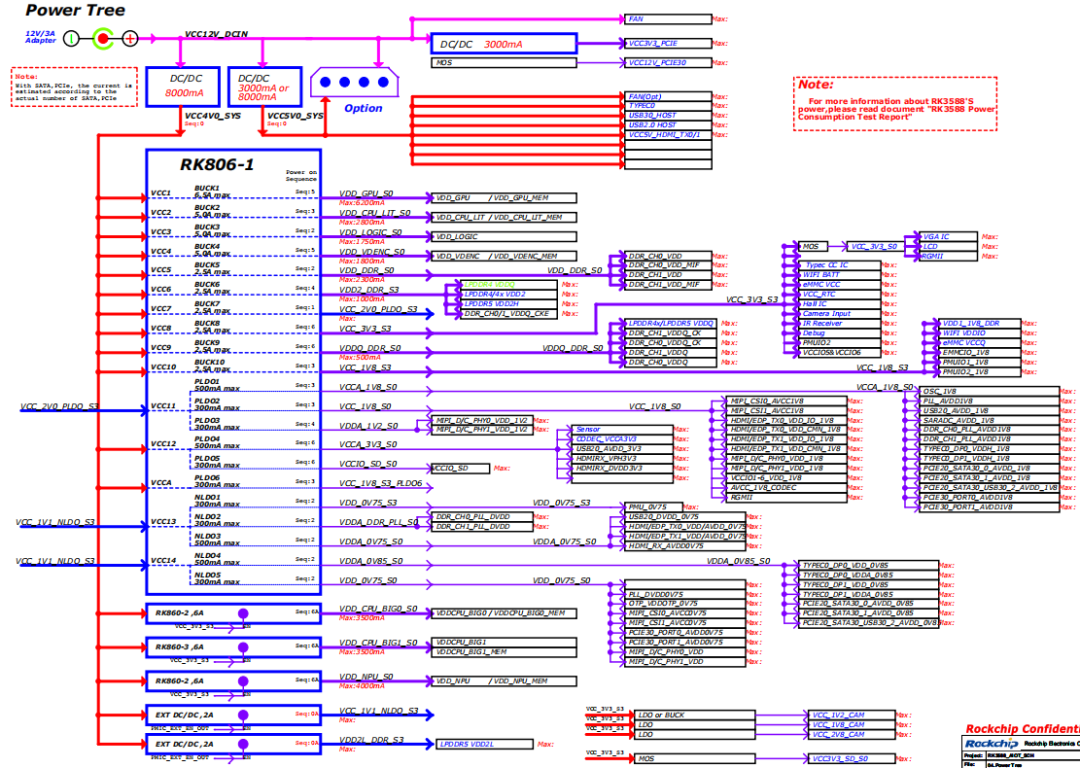

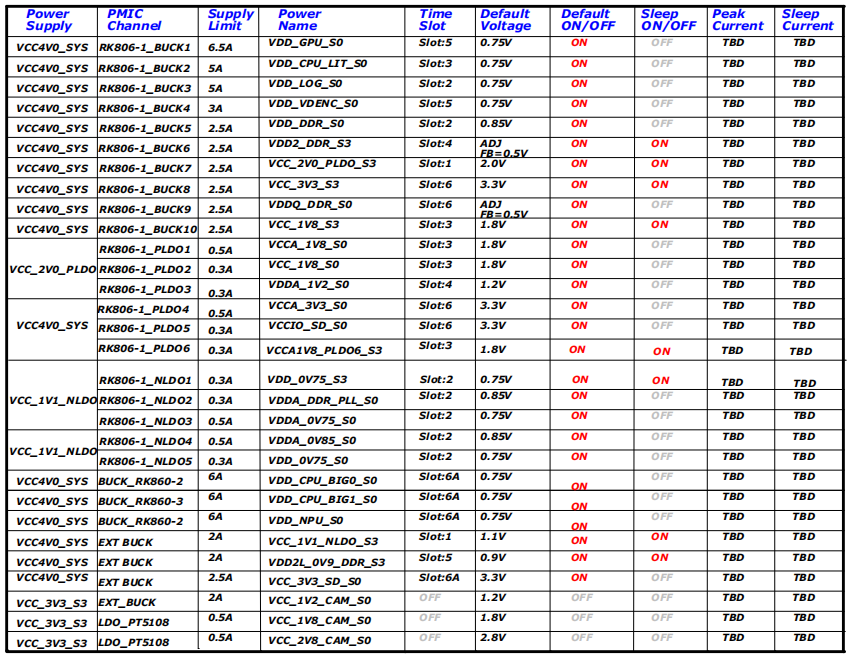

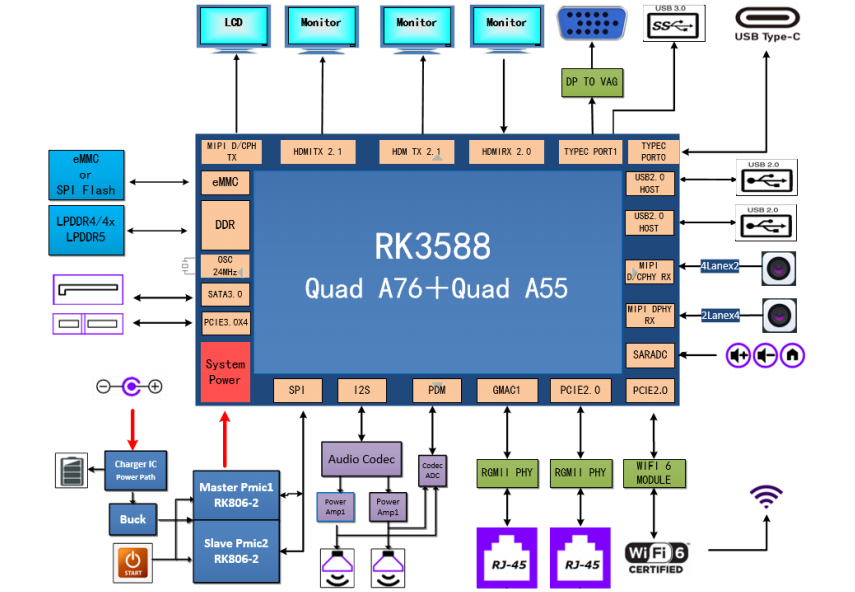

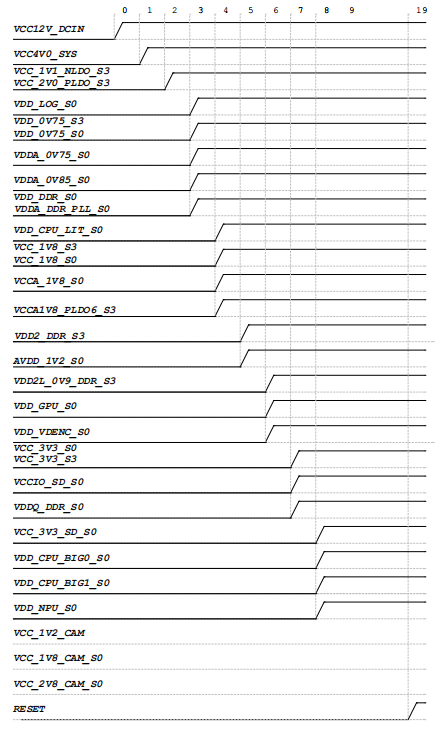

RK3588 EVB 系统采用RK3588的芯片，RK806-2双PMIC的供电方案；存储采用 LPDDR4X、eMMC；有 2xHDMI TX 、1xHDMI RX、MIPI TX、VGA、SATA、PCIe30x4、TYPEC、2xRJ45 等外设接口，集成了一个稳定的可量产化的方案。详细的系统框图如下：

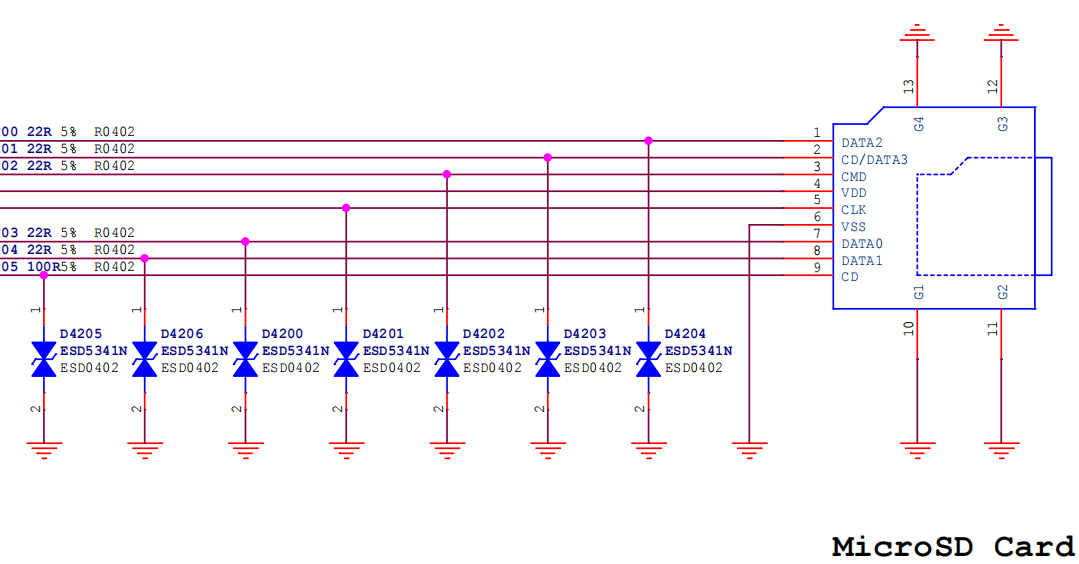

RK3588 EVB 包含的功能如下：

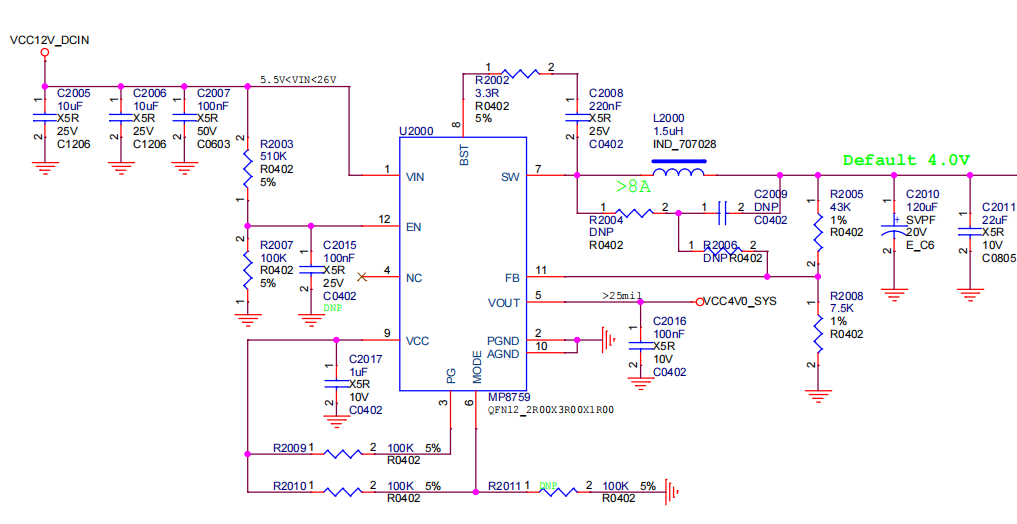

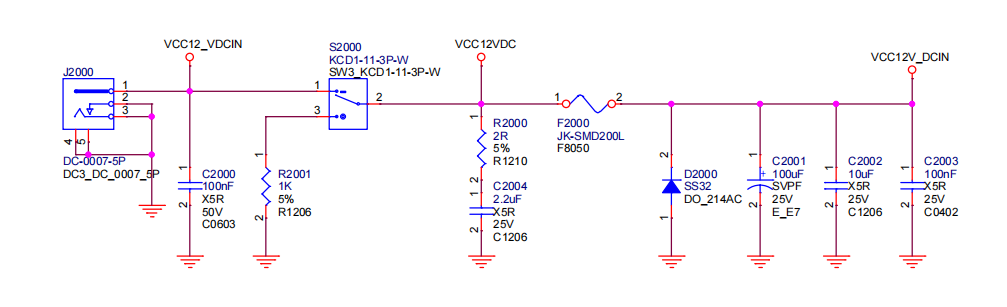

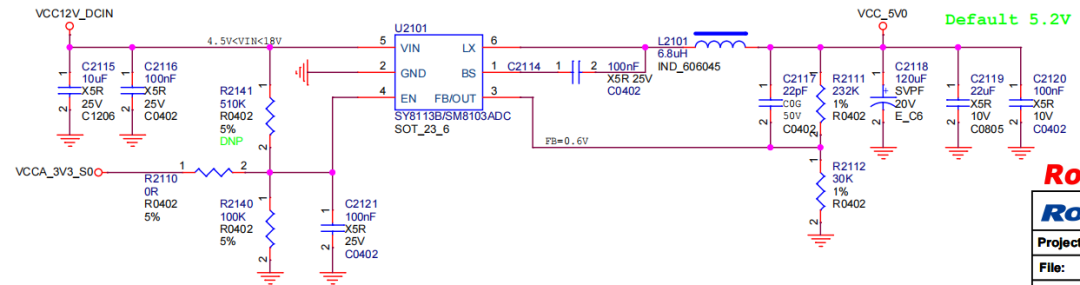

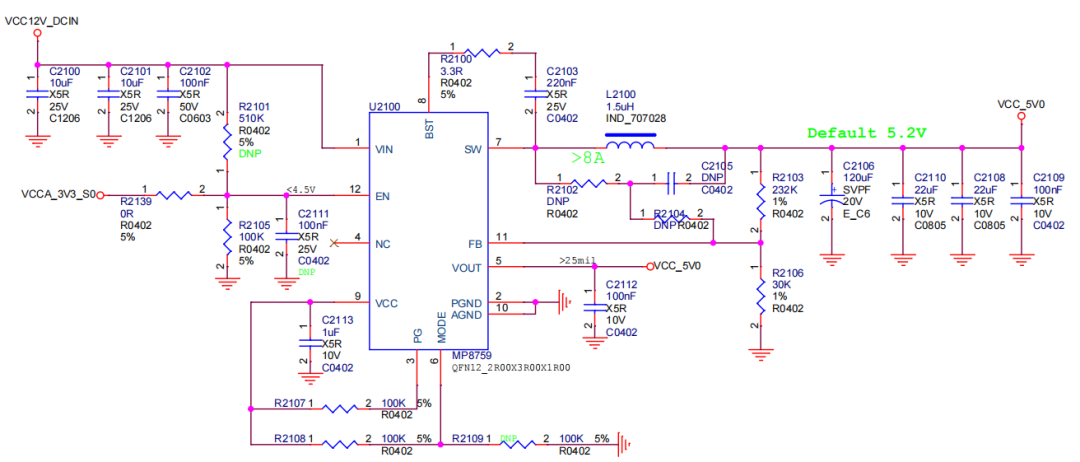

• DC Power：DC 12V 适配器供电接口；

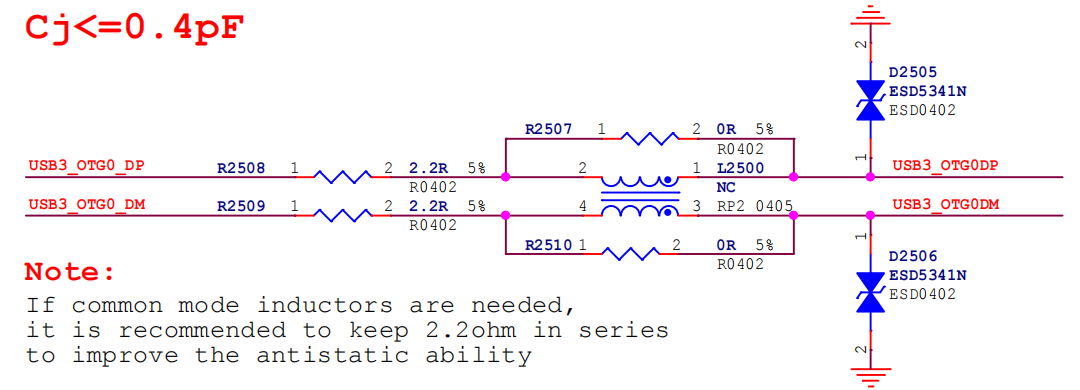

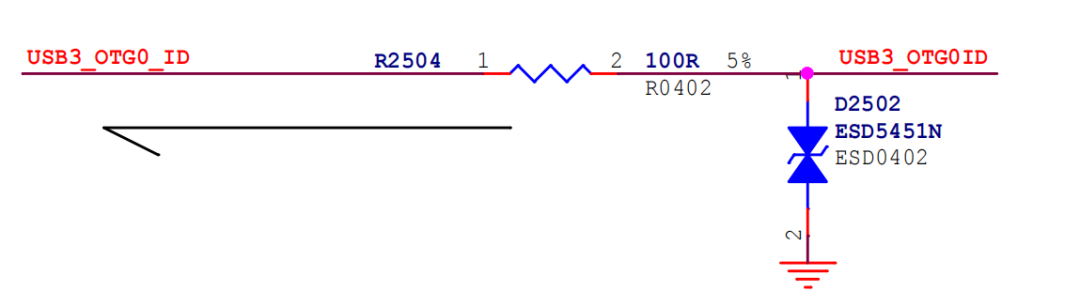

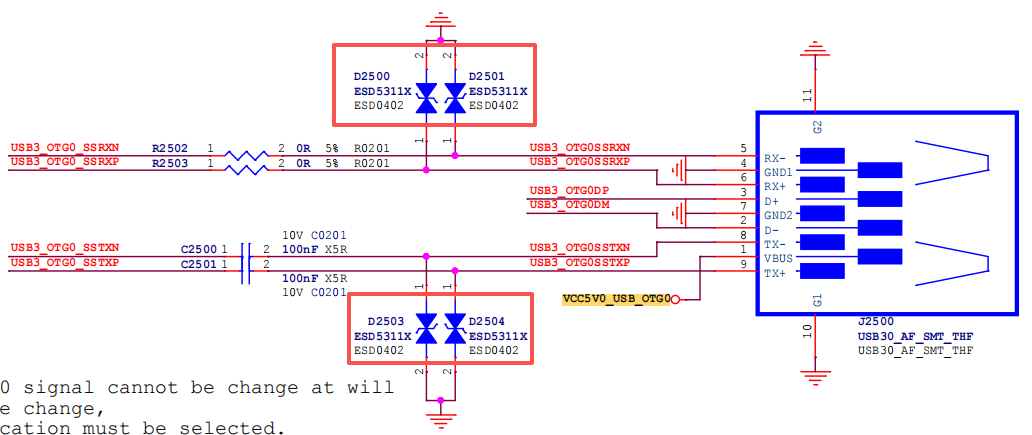

• TYPEC：一路完整 TYPEC 接口，兼容系统固件升级通道以及 DPI.4 输出接口

• USB2.0 HOST0/1：两路 USB2.0 standard-A 接口，可以接鼠标、U 盘、USB HUB 等设备

• MIPI DCPHY：支持两路 4lane MIPI DPHY 或者两路 3lane MIPICPHY 信号输入，通过 80pin 座子接入，可通过配套 EVB 的 IMX415 单目小板实现拍照摄像功能

• MIPI DPHY：支持两路 4lane 或者四路 2lane MIPI 信号输入，通过 80pin 座子接入。可通过配套 EVB 附件 IMX415 单目小板实现拍照摄像功能

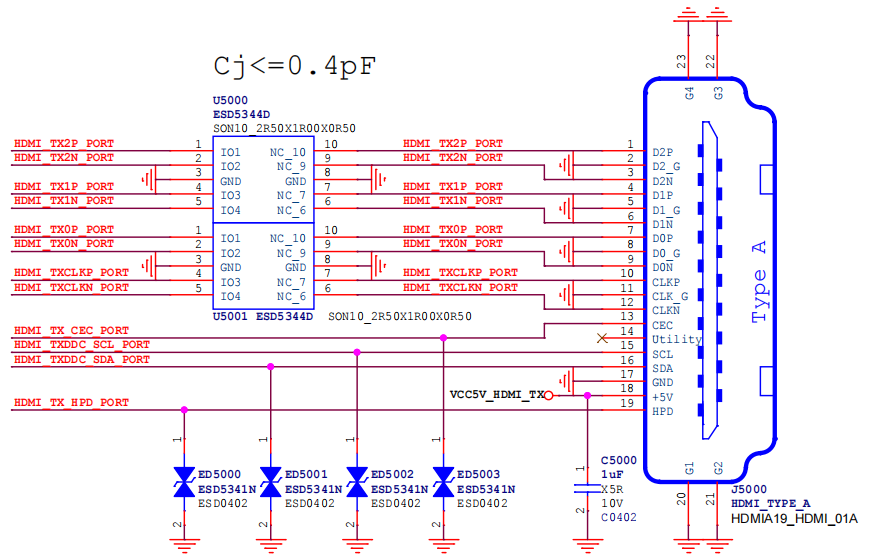

• HDMI2.1 OUT：两路 HDMI2.1 OUT standard-A 接口，单路最大可支持 8K@60Hz 输出

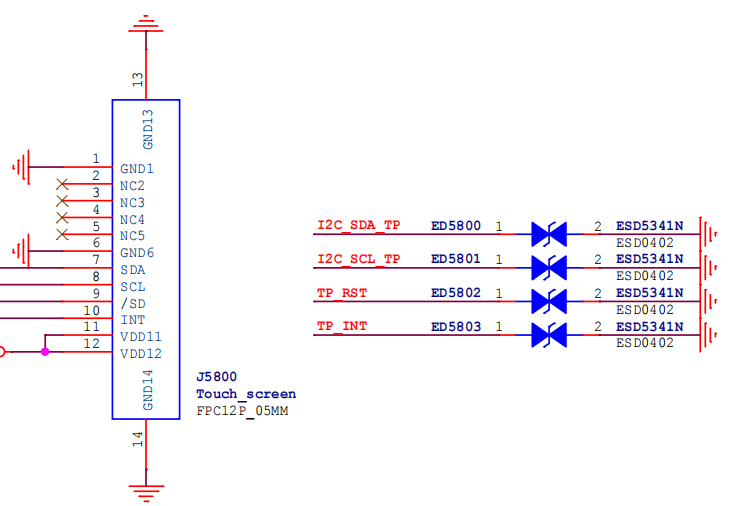

• MIPI DPHY 0/1 TX：支持两路 4lane MIPI 信号输出，通过 FPC 线连接

• VGA OUT：DP 信号转 VGA 输出

• PCIeWIFI(2T2R WIFI6&BT5.0)：WIFI 型号为 AP6275P/AP6275PR3，外置 SMA 天线，支持无线上网功能

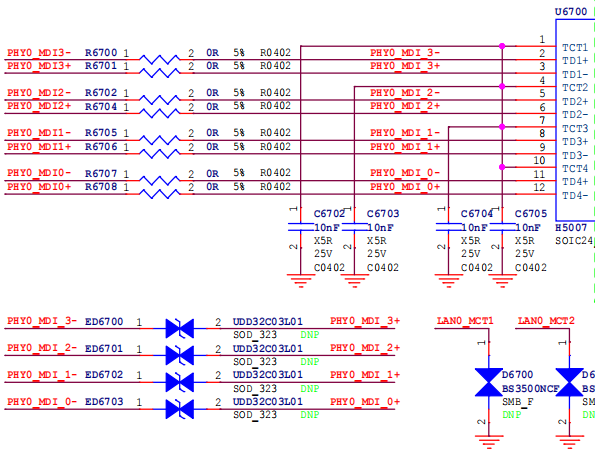

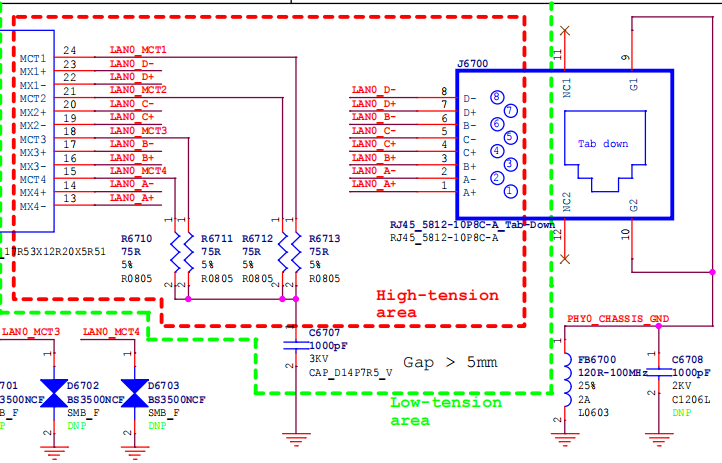

• Ethernet：支持 2 路 RJ45 接口 10/100/1000M 以太网

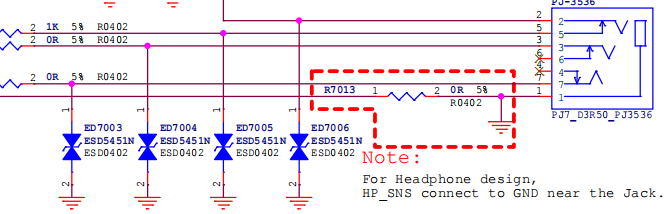

• Audio Interface：支持喇叭、耳机输出声音、单 MIC 录音

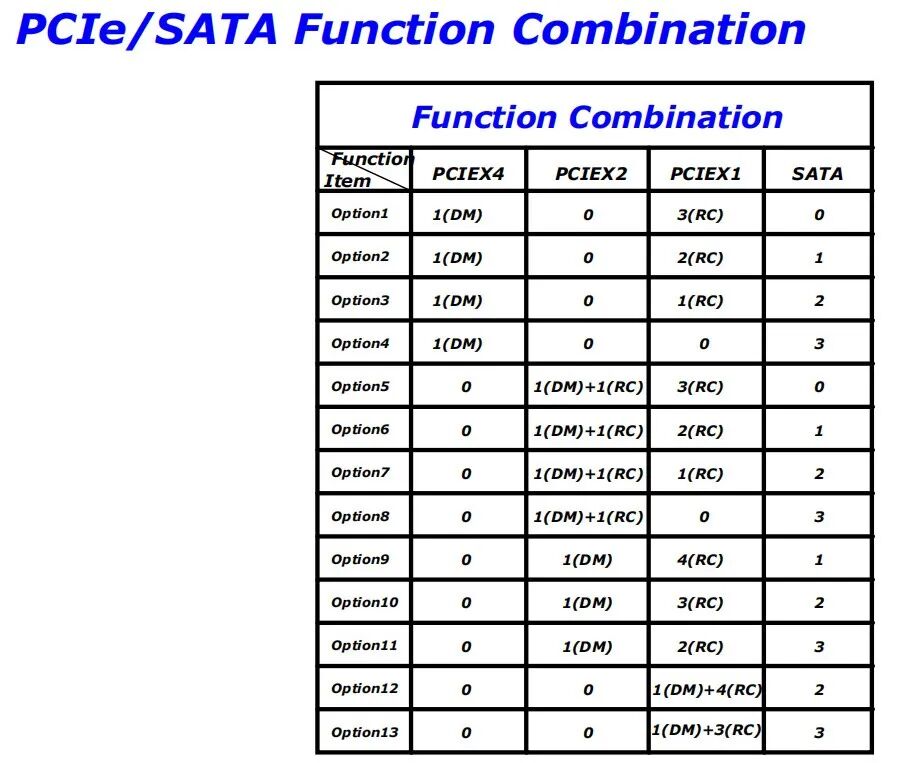

• SATA3.0Interface：两路 7pin SATA 接口

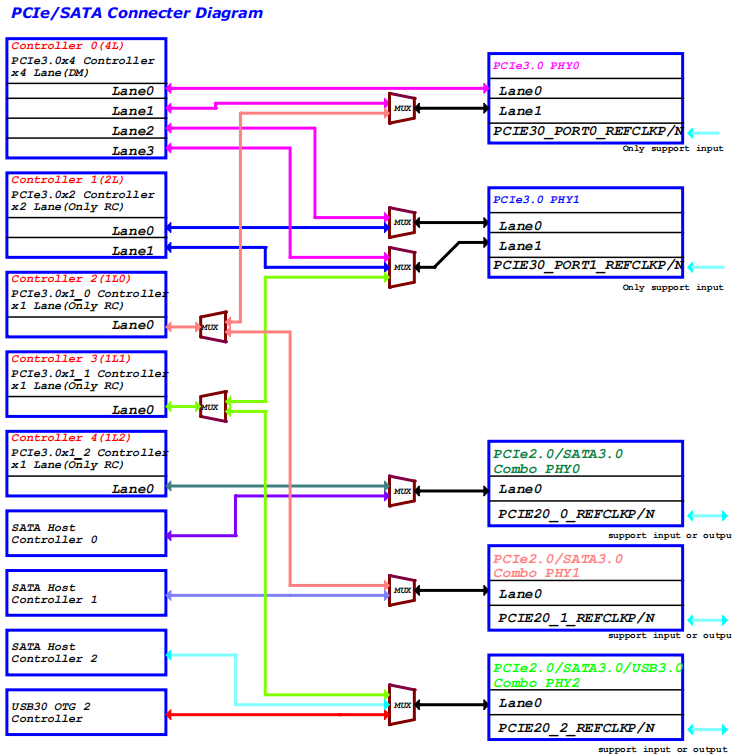

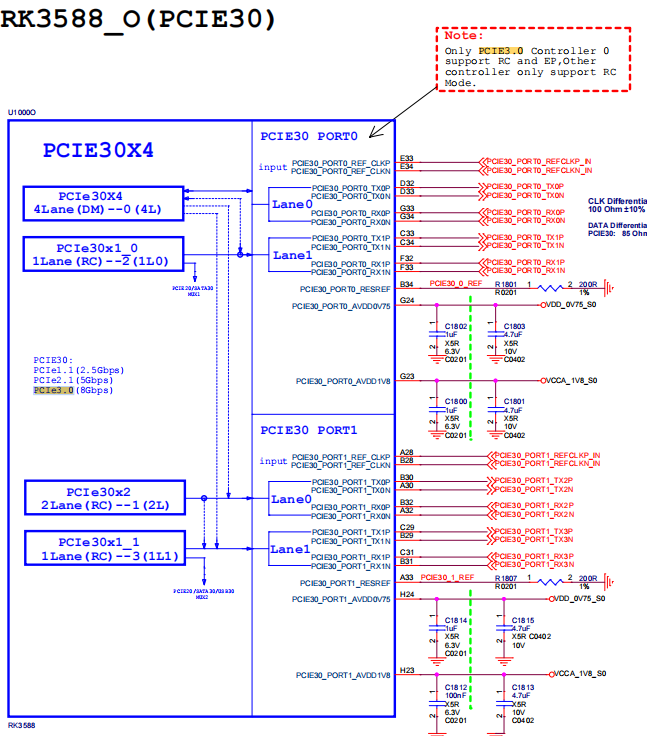

• PCIe3.0 Interface：一路标准的 PCIe x4 接口，用于扩展 PCIe 设备

• UART Debug：用户调试查看 LOG 信息使用；支持 TYPEC 以及 MINI USB 接口

• JTAG：系统 JTAG 调试接口

• System Key：包含 Reset、MASKROM、PWRON、V+/Recover、V-、MENU、ESC 按键

• SPDIF：支持数字音频接口

• RTC：采用 HYM8563TS 芯片，可由开发板或者纽扣电池（CR1220-3V）供电

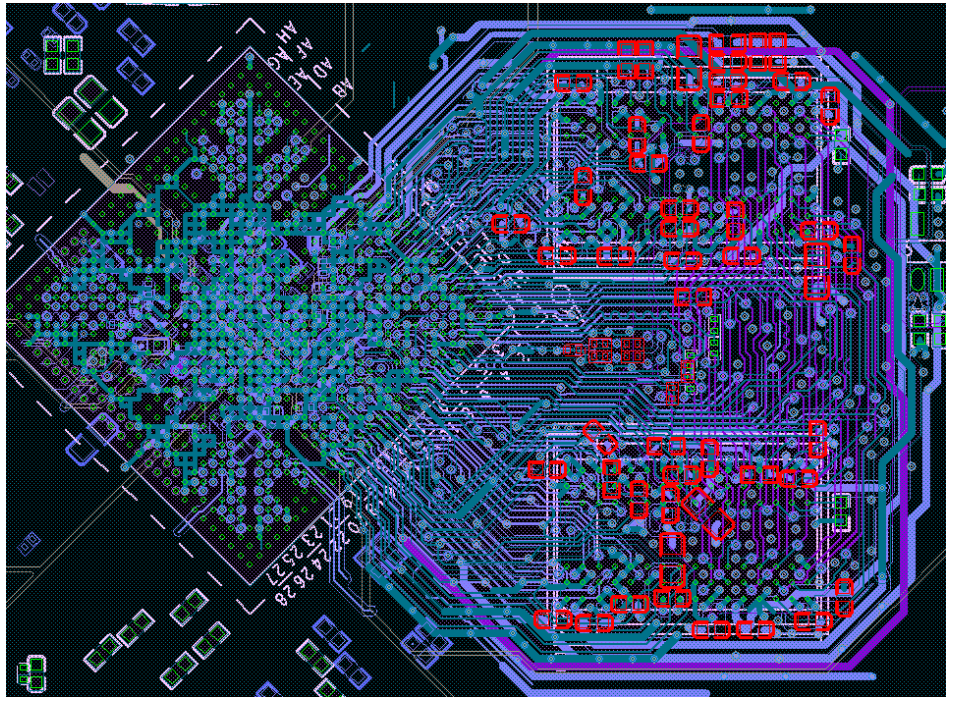

强烈建议客户不要私自改动DDR部分走线及器件摆放！客户项目中DDR部分走线若有改动，请参考RK硬件LAYOUT指南指导文件进行。

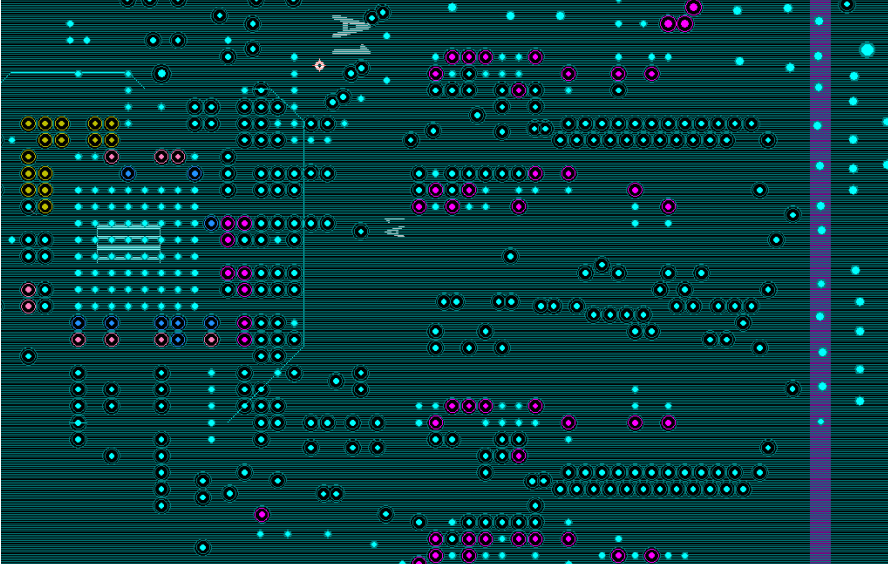

保证铺铜的完整性，保证电源/地完整性，会直接影响DDR性能及其提高DDR兼容性，按下图这种铺铜效果设计，RK发布提供的参考设计铺铜效果，电源/地未被分割图:

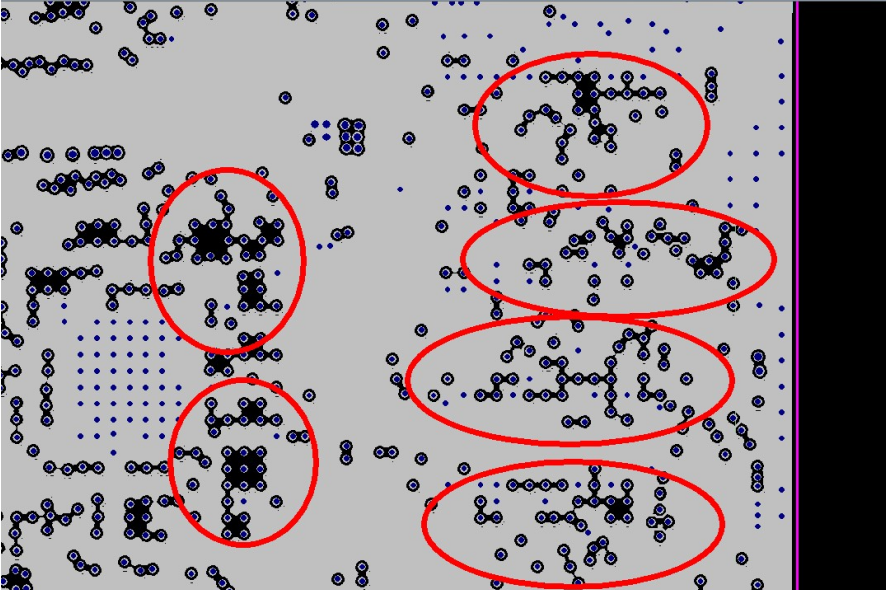

实际客户项目中我们DDR模板铺铜效果和一些出现问题的设计的铺铜效果对比图。出现问题设计的铺铜效果，电源/地被分割。机器出现的现象为随机死机或重启。
