问题表现:某款纯电SUV后驱车型在高环后组合路工况时,车辆加速到80-120km/h左右,后排出现明显抖动,顾客感知明显且无法接受。
测试方法:在后排座椅上布置PCB三轴向振动加速度传感器,运用LMS公司TEST.LAB测试软件进行数据采集,在高速组合环道路上进行全油门加速工况路试试验。

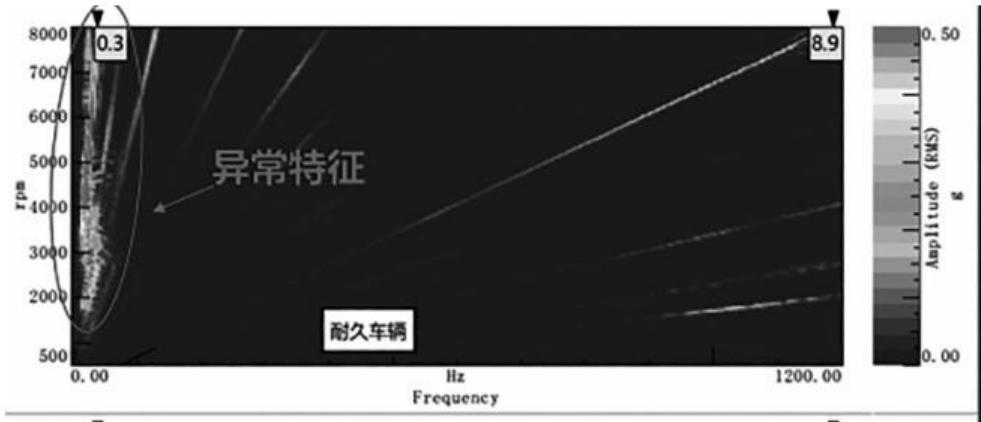

关键发现:通过座椅瀑布图分析发现,座椅出现明显的0.3阶次振动,电机转速在5600-6800r/min时振动最为明显,对应振动频率为29-36Hz,与主观评价的抖动车速完全一致。

图1 座椅瀑布图

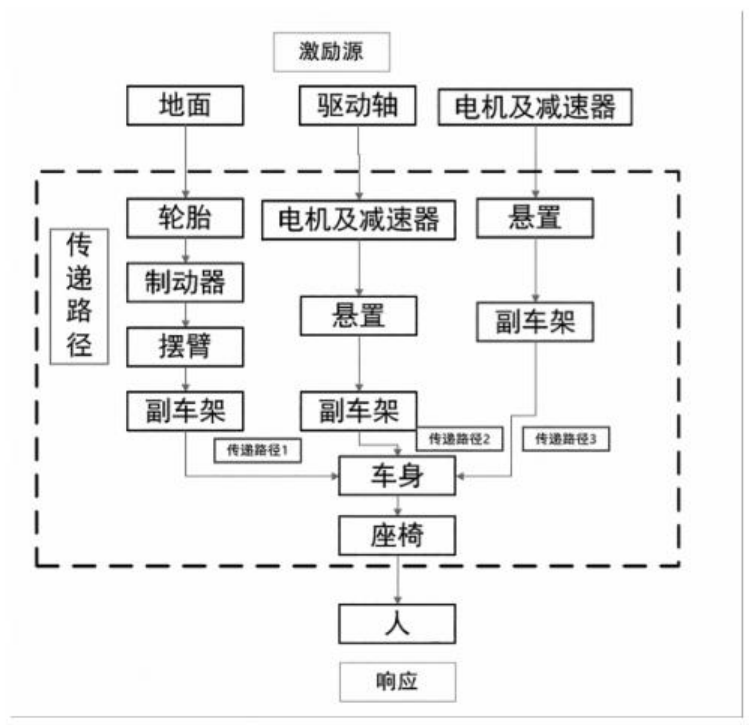

研究团队从激励源、传递路径、响应三个维度进行系统分析,构建了完整的振动传递路径分析框架。

图2 座椅振动系统传递路径

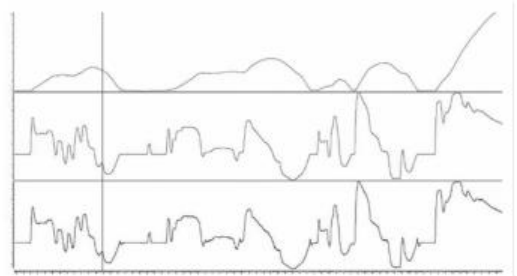

电机扭矩波动排查:通过提取CAN总线协议中的电机转速、VCU指示转矩和电机转矩信息,发现整车抖动时并未发生电机扭矩波动,排除此因素。

图3 电机扭矩示意图

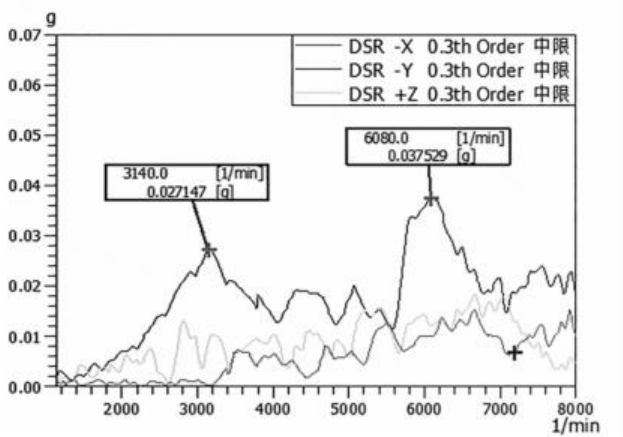

悬置系统分析:测试显示在特定工况下,悬置系统振动频率与座椅振动频率一致,均为0.3阶。通过优化悬置刚体模态调整刚度值,发现降低悬置刚度对后排抖动有一定改善,但改善幅度有限,且会影响橡胶耐久性。

图4 悬置系统振动 colormap图
测试发现,在电机转速6200rpm附近,后排出现约31Hz的抖动,同时存在30Hz的刚体模态。该模态被0.3阶的阶次激励激发,引起共振。
机理分析:由于电驱系统总速比为9.31,半轴转频阶次为0.1,而半轴移动节处有三轴销,产生转频的三倍频,阶次正好为0.3。这就是座椅抖动的根本原因。
三球销式万向节在运转过程中,三个滚动轴承产生的摩擦力无法内部抵消,每旋转一周会产生三次方向变化的轴向力,这就是驱动轴轴向派生力。
力学关系:T1=F滚1/cosα1=F滑1/tanα1
其中T1为轴向力,F滚1为滚动摩擦力,F滑为滑动摩擦力,α1为夹角。

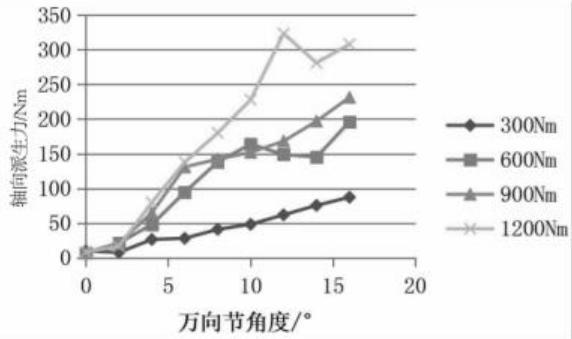

通过TJ节型台架测试发现,驱动轴空间布置角度越大,轴向派生力越大。一般设计布置角度不得超过5°,而该车型布置角度为0.8°(移动端)和1.6°(固定端),符合设计要求。

图6 TJ轴向派生力与布置角度关系
对比TJ普通节和AAR高效节发现:
TJ节:传统三球销节,轴承外圈只能沿三销架柱轴向运动和绕轴线旋转
AAR节:球销多一个回转自由度,轴承多一个内圈,可有效降低摩擦阻力

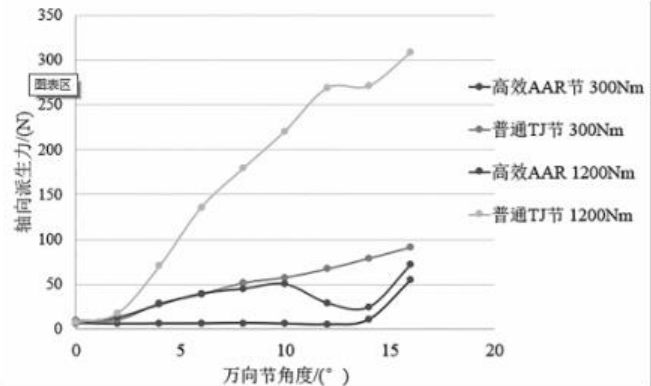

测试数据显示,在布置角度超过3°时,TJ节的轴向派生力急剧增大,而AAR节保持平稳增长。

图7 轴向力与角度关系值
将驱动轴节型从TJ普通节更换为AAR高效节后,效果显著:

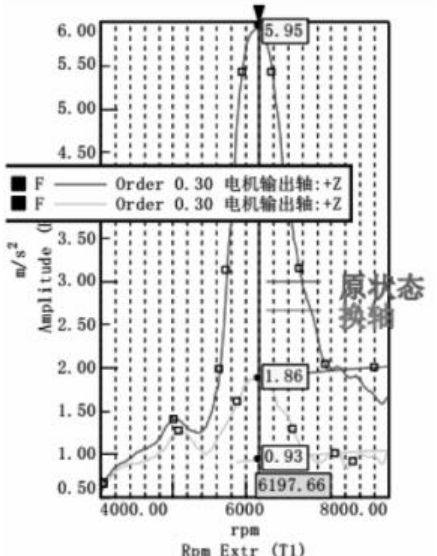

客观数据:后排座椅振动幅值从5.95m/s²降至1.86m/s²
主观评价:驾乘体验大幅提升,达到竞品同等优秀水平

图8 AAR节型座椅测试图
这一成功案例为新能源汽车NVH优化提供了重要借鉴:
系统化排查:从激励源、传递路径到响应的完整分析框架
机理深入理解:轴向派生力是解决抖动问题的关键
节型选择重要性:AAR节型在降低轴向派生力方面优势明显
工程实践价值:为行业提供了可复用的宝贵经验
随着电动车市场竞争日趋激烈,NVH性能已成为衡量产品品质的重要指标,这一技术突破具有重要的行业参考价值。
【本文基于《关于驱动轴引起的整车抖动问题研究分析》技术论文整理】
作者:宫静,柯建勇等
