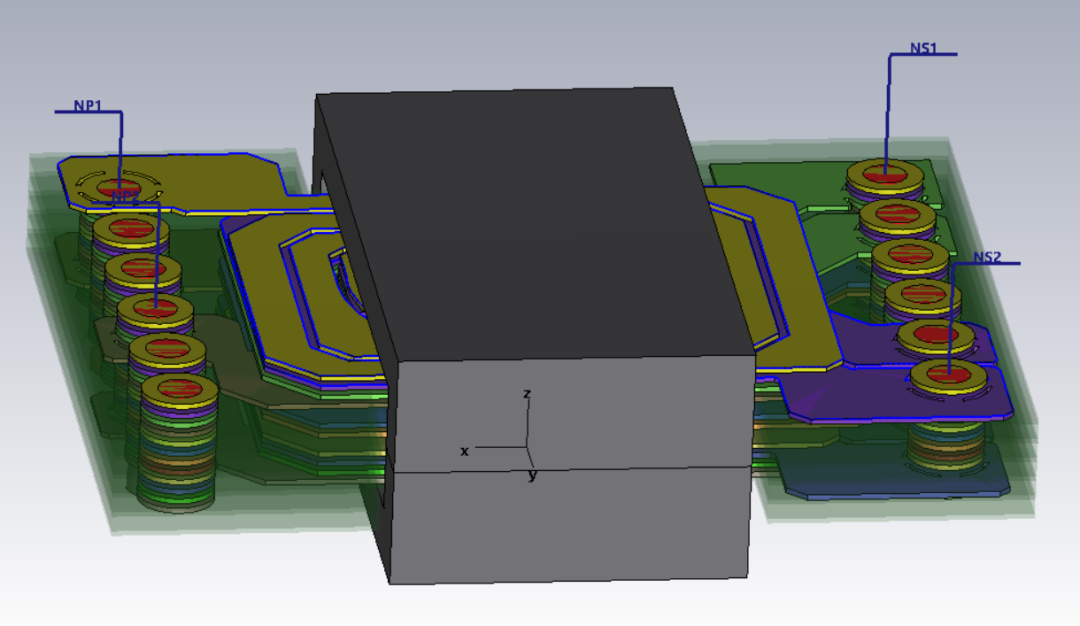

PCB平面变压器如何选择磁芯材料

随着电子设备向高频化、小型化、集成化发展，PCB平面变压器因其扁平化结构、高功率密度和优异的热性能，正成为开关电源设计的新宠。而磁环材料作为变压器的“心脏”，其选择直接影响变压器的效率、温升和可靠性。

为什么磁环材料如此重要？

在PCB平面变压器中，磁环承担着能量存储与传递、电气隔离和滤波三大核心功能。不同的磁材料在频率响应、损耗特性、饱和磁通密度和温度稳定性方面差异显著，直接影响变压器的：

• 转换效率（影响整机能效）

• 温升水平（关系散热设计与可靠性）

• 体积大小（决定功率密度）

• 成本控制（影响产品竞争力）






本文不聊磁导率，高频损耗特性等，本文通过设计参数计算来梳理一下如何选择变压器的磁性材料。

变压器参数设定公式

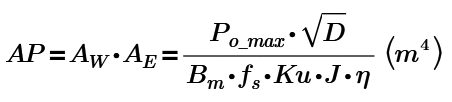

磁芯大小计算公式：

其中,

Pomax: 为变换器的最大输出功率(W) ; D：占空比 ；Bm: 为变压器允许的磁密幅度(T) ; J: 为变压器原副边导线的电流密度(A/mm2) ; Ku: 为变压器的窗口系数 ; η: 为变换器的满载效率 ; fs: 为变换器的开关频率

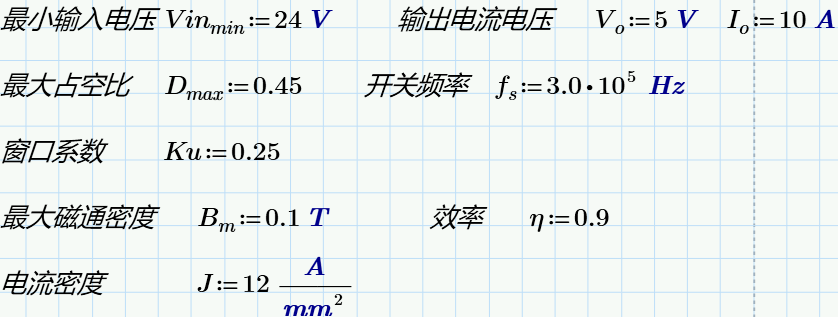

本文所示PCB平板变压器设计参数如下：

磁芯开窗利用系数怎么选？

窗口使用系数 Ku = （所有绕组导线的总截面积） / （磁芯的窗口总面积 Aw）

• 所有绕组导线的总截面积：指包含绝缘层在内的多根导线截面积之和。注意，这是一个“物理填充面积”。

• 窗口总面积 Aw：就是之前AP值里提到的，磁芯骨架内部可供绕线的净空间面积。

开关电源变压器正常开窗系数：Ku ≈ 0.2 ~ 0.35

最大磁通密度怎么选？

变压器在工作状态下的铁损和铜损会导致器件环境温度的升高。温升必须被限制在最大允许温度范围内,否则会对变压器或其它电路造成损害。要使变压器的损耗最小,那么磁芯的铁损和线圈的铜损应该各占变压器总损耗的一半，0.1T 的选择能使质磁芯在 300kHz 工作频率下，铁损符合 “Pcore=12ΔT/√Vc” 的温升约束公式，避免铁损过大。

设计中磁芯的工作频率 300kHz，结合磁芯损耗公式（Pcore=Cm・CT・f^x・Bpeak^y），0.1T 的 Bm 能匹配该磁芯在 80℃下的损耗特性，避免因 Bm 过高导致磁芯过热。

电流密度怎么设？

平面变压器电流密度常规为 20~50A/mm2，但需结合功率、铜箔厚度调整 —— 本设计用 4oz 铜箔（约 140μm，厚于常规 2oz），可降低电流密度以减少铜损，避免大电流导致铜箔与基材分层。选择 12A/mm² 电流密度，核心是适配 50W 功率、4oz 铜箔工艺及磁芯参数，平衡铜损、温升与成本可行性。

通过计算磁芯大小为

根据datasheet磁芯的开窗面积Aw是16.45mm^2

这个磁环的磁芯大小：

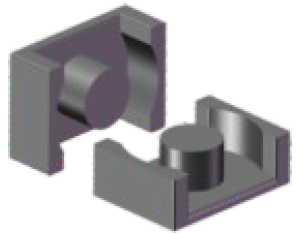

所以本文我们选择ER18这个磁芯材料，它的磁芯大小最适配我们的设计需求。

结语

磁环材料的选择是性能、成本、可靠性的平衡艺术。对于PCB平面变压器，建议遵循“频率适配→损耗评估→温度验证→成本权衡”的系统化选型流程。在实际设计中，不妨准备2-3种候选材料进行原型测试，用数据说话，最终找到最适合您应用场景的“黄金搭档”。
