王工,我在这个公司干了一年多,感觉学不到东西,你能给我一些建议吗?

6月前浏览325
前一段时间,有好几位同学私下问我:“王工,在公司干了一年多,感觉每天做的都是重复工作,公司产品也很简单,感觉学不到东西怎么办?

说实话,每次听到这样的问题,我都特别理解——咱们搞技术的人,谁不想成长,谁不想接触更复杂的系统呢?

借着这个机会,我也多说几句心里话。工作一两年,在硬件这个行业里,其实还处在起步阶段。觉得产品简单、工作重复,这个感受我特别懂——我曾经刚入行那会儿也这么想过。但咱们不妨静下来先问自己一句:“眼前这个产品,我真的把它摸透了吗?”

当然,如果你真的考虑清楚了,想换个环境,这完全没问题。但在做决定之前,我建议你先琢磨明白两件事:

第一,你现在的专业技能扎实到什么程度了?
第二,你独立分析问题、解决问题的能力练出来了吗?

这两样好比是咱们工程师的两条腿,腿脚稳了,走哪条路都踏实。如果基础还没打牢就急着跳,很可能只是从一家公司的新手村,换到另一家的新手村。短期内工资或许能涨一些,但对长远发展来说,未必是好事。

另外说句实在话,工作一两年就想轻松跳到高薪岗位或者做一些更复杂的技术工作,确实没那么容易——这话听着可能有点直,但确实是现实。硬件这一行,特别看重经验积累和项目历练,有时候慢一点,反而是在为后面跑得更快做准备。


01

简单产品背后,可能藏着你没看见的复杂

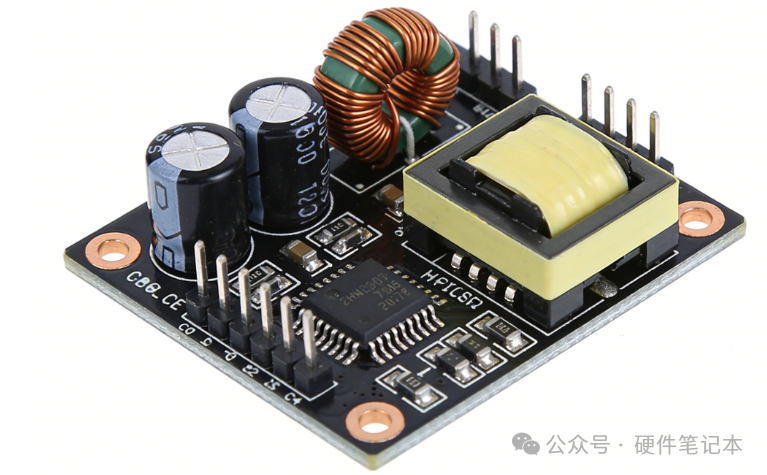

举个例子:一个普通的电源模块。看起来就几个电容、电感、芯片,变压器,原理图一两页就能画完。但你想过没有:

  • 每个元器件的主要参数特性,你了解吗?

  • 电源纹波噪声多了几百个mV,你知道怎么找原因吗?

  • 同样的电路,为什么小批量没问题,一到批量就出故障?

  • 客户在极端环境下用炸了,回来投诉,你能从头到尾把根本原因找出来吗?


这些都不是画原理图时能想到的问题,却是真实的产品开发中一定会遇到的坑。

能把简单产品做到极致稳定、成本最优、生产良率最高——这件事本身,一点都不简单。

很多年轻工程师认为:只有画原理图、做PCB布局才是核心技术

这当然重要,但如果你只停留在这里,就容易变成绘图员,而不是硬件设计工程师。

什么是硬件设计?是从需求开始,想到应用场景、想到用户怎么用、想到生产怎么造、想到售后怎么修、甚至想到未来怎么升级……这一整条链的思考。

比如你做一个小电机驱动板:

  • 除了把电机转起来,有没有想过用户装在哪?散热环境如何?

  • 接线端子会不会被工人接反?要不要防错?

  • 长时间震动后螺丝会不会松?

  • 如果坏了,生产线返修是否方便?

这些看似和电路无关的问题,恰恰是决定产品成败的关键。当你开始思考这些,你的角色就从执行任务变成了为结果负责。


02

如果感觉枯燥,试试横向拓展和纵向深挖

横向:看看你的模块在系统里扮演什么角色

哪怕你只负责一个电源部分,也可以去了解:

  • 整机系统的功耗分布是怎样的?

  • 其他模块对你的电源噪声敏感吗?

  • 系统启动时序有没有特殊要求?

这样你设计时就不再是照着规格书搭电路,而是考虑的更加完全,为整机服务。

纵向:从单板到产品全流程

很多工程师只接触开发环节,但一个产品从样机到成熟,还要经历:

  • 试产 → 量产 → 市场反馈 → 故障分析 → 设计改进

如果你有机会跟一次产线、处理几次客诉,你就会发现:实验室里完美的设计,到用户手里可能会以各种奇怪的方式出问题

而这些问题的解决经验,才是你最宝贵的财富。

如果公司项目简单,那正好,你有更多的时间自己去加需求比如:

  • 现有电路成本能不能再降10%?

  • 性能还有没有提升空间?

  • 能否把调试时间从2小时缩短到1.5小时?

  • 能不能写个自动化测试脚本,把重复劳动省掉?

这些事可能领导没要求,但你做了,一是锻炼自己,二是很可能帮团队提效。

技术人的成长,很多时候不是被培养出来的,而是自己琢磨出来的。


03

关于复杂与简单的误区

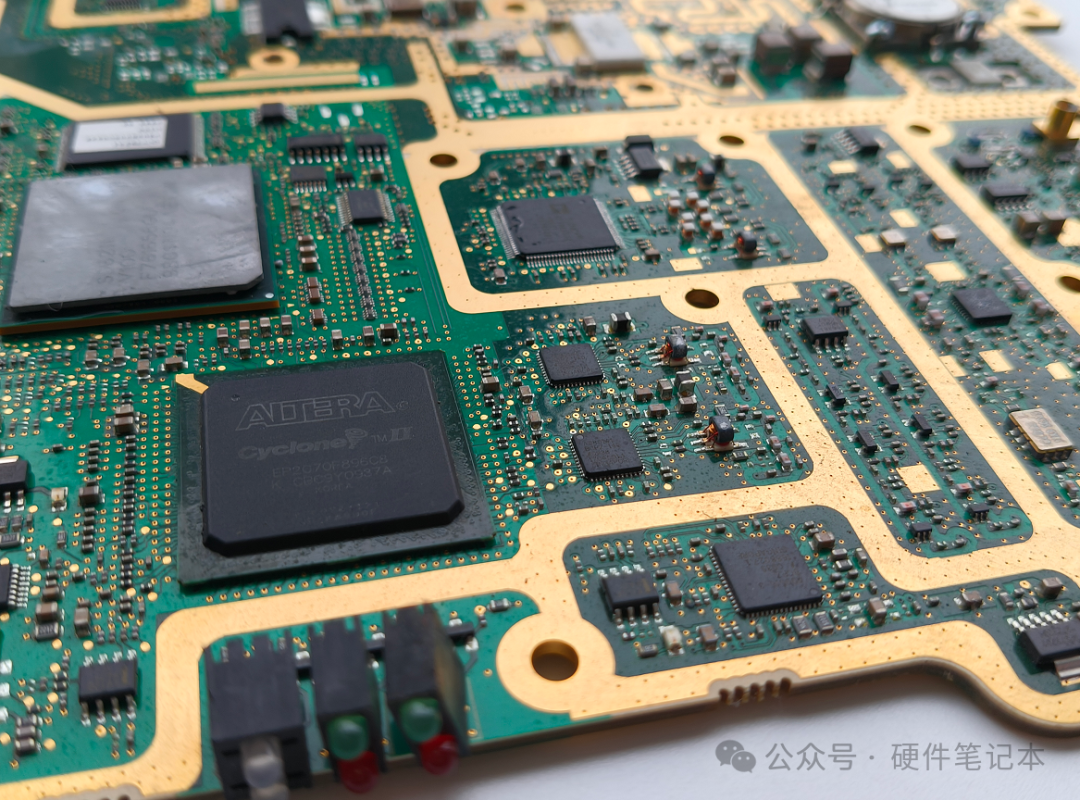

有人觉得:“我想做服务器主板、做5G基站,那才叫复杂、才叫高端。

这话对,也不全对。


高端产品确实涉及更多技术点,但通常分工也更细,你可能只负责其中一小块。

而所谓简单产品,往往一个人跟全程,反而能让你看到全貌。

关键不是你手头的东西有多高深,而是你思考的层次有多深。

如果真的没有空间,也要理性规划,当然,如果你已经做到了以上几点,依然觉得:

  • 公司技术栈确实落后

  • 没有高手可学习

  • 公司本身没有成长性

那你可以开始看机会了。但在走之前,建议问自己:

1、我是否已经把当前岗位能学到的东西都学到了?

2、我的离开是因为真的没有成长空间,还是只是厌倦了熟悉的事物?

想清楚这些,你的跳槽才会是升级,而不是逃避。

所以,别轻易说学不到东西。很多时候,不是没有东西可学,而是我们还没学会怎么发现值得学的东西

硬件这条路,沉得下心的人,才能走得更远。
