近期，某头部新能源车企因制动系统过热衰减问题启动大规模召回，涉及车辆超 10 万辆。召回公告显示，部分车型在连续高强度制动场景下，刹车卡钳温度异常升高，导致制动效能下降，存在安全隐患。这一事件再次凸显了汽车制动系统性能验证的重要性 —— 而流固耦合仿真技术，正是解决此类问题的核心手段。

在汽车制动系统研发中，精准捕捉温度分布、流体流动及结构应力数据，才能从根源上规避过热衰减、结构疲劳等风险，这也是 STAR-CCM + 汽车刹车卡钳流固耦合仿真技术的核心价值所在。为此笔者在仿真秀官网录制了《STAR-CCM汽车刹车卡钳流固耦合仿真从入门到精通》帮助理工学子和工程师快速掌握汽车制动系统设计与研发核心技术，并提供答疑解惑，详情见后文。

01

汽车刹车卡钳流固耦合仿真的核心价值

汽车制动的本质是能量转换过程，刹车卡钳通过摩擦将车辆动能转化为热能，而热能的消散效率、流体的流动状态及结构的受力情况，直接决定了制动系统的可靠性与耐久性。传统物理实验虽能验证最终性能，但存在周期长、成本高、变量可控性差等问题，难以全面覆盖复杂工况。流固耦合仿真技术的出现，彻底改变了这一现状。



精准捕捉关键数据，破解核心痛点

流固耦合仿真通过模拟制动过程中热 - 流 - 固三者的耦合作用，能够精准输出三大关键数据：温度分布可清晰呈现卡钳摩擦面、活塞等核心部件的温度峰值与传导路径，避免因局部过热导致的制动液汽化、刹车片磨损加剧等问题；流体流动数据能反映冷却气流的流通效率，为优化卡钳散热结构提供依据；结构应力数据则可定位卡钳壳体、支架等部件的应力集中区域，预防疲劳断裂风险。这些数据的精准获取，正是解决过热衰减、结构疲劳等行业痛点的关键。



降本增效，加速研发与科研进程

对于车企而言，一套完整的制动系统物理实验需搭建专用测试台架，消耗大量原材料与能源，单轮测试成本可达数十万元，且测试周期长达数周。而流固耦合仿真仅需通过数字化建模即可完成多工况验证，测试成本降低 60% 以上，研发周期缩短 50%。对于科研人员来说，仿真技术提供了标准化的分析工具，可快速验证不同设计方案的可行性，助力制动系统性能优化的科研创新。



赋能全场景应用，提升核心竞争力

流固耦合仿真技术已广泛应用于乘用车、商用车、新能源汽车等各类车型的制动系统研发，既适用于新车型的正向设计，也可用于现有车型的性能迭代。掌握这一技术的工程师，能够在设计初期预判潜在问题，优化方案设计；科研人员可借助仿真工具深化制动系统性能研究；而高校相关专业学生掌握该技术后，将在就业市场中具备明显竞争优势 —— 这也是流固耦合仿真成为汽车行业核心技能的重要原因。

02

卡钳流固耦合仿真技术要点与注意事项

STAR-CCM + 作为主流的多物理场仿真软件，在汽车制动系统流固耦合分析中具备操作便捷、求解精准、兼容性强等优势。但要实现仿真结果的可靠性与工程实用性，需重点掌握以下技术要点，并规避常见误区。

图片来自网络



几何重构处理：精度与效率的平衡

几何重构是仿真的基础，直接影响后续分析结果的准确性。

技术要点在于：需基于卡钳实际三维模型，剔除无关细节（如微小倒角、螺纹孔）以简化模型，同时保留摩擦面、活塞、冷却通道等核心结构；对于复杂曲面，需采用 NURBS 曲面重构技术，确保几何模型的光滑性与完整性。

注意事项：避免过度简化导致关键结构缺失，也需防止模型过于复杂增加网格划分难度，建议通过 STAR-CCM + 的几何清理工具，自动修复曲面缺陷、填补间隙，提升重构效率。



网格建立：质量优先，兼顾计算效率

网格是连接几何模型与物理方程的桥梁，网格质量直接决定求解精度。

技术要点：采用混合网格划分策略，对卡钳摩擦面、活塞等关键区域采用结构化网格，保证计算精度；对壳体、支架等非关键区域采用非结构化网格，平衡计算效率；网格尺寸需满足 y + 值要求，通常控制在 30-100 之间，确保边界层计算的准确性。

注意事项：需通过网格独立性验证，逐步细化网格直至结果趋于稳定；避免出现负体积、高畸变率网格，可借助 STAR-CCM + 的网格质量检查工具，及时优化网格缺陷。



物理建模与边界条件设置：贴合实际工况

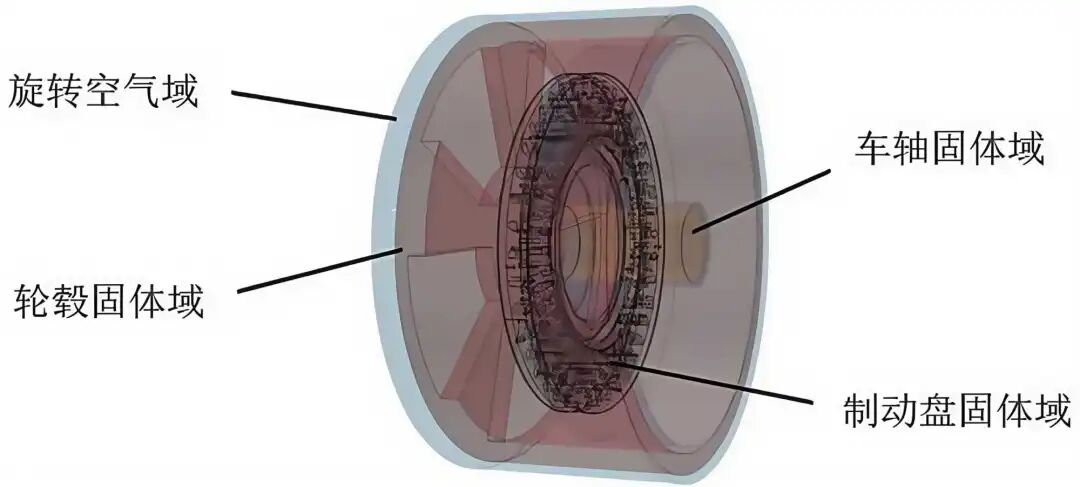

物理建模的核心是准确描述热 - 流 - 固耦合效应。

技术要点：流体域选择 k-ε 湍流模型，开启能量方程以模拟热传导与对流；固体域选择弹性力学模型，开启热应力分析；耦合界面需设置共轭传热，确保热量在流体与固体之间的传递。边界条件设置需贴合实际工况：入口边界采用速度入口，根据车辆行驶速度设定气流速度；出口边界采用压力出口，设置为大气压；摩擦面需根据制动强度设定热流密度，模拟摩擦生热过程。

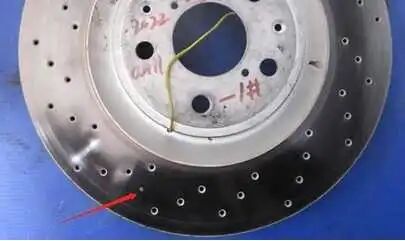

合成闸片

注意事项：避免边界条件设置不合理导致求解发散，建议参考行业标准或实验数据校准边界参数；对于新能源汽车等特殊车型，需考虑电池散热对制动系统的影响，合理设置环境温度边界。



求解参数配置与结果分析：科学验证，聚焦核心

求解参数配置需兼顾计算稳定性与收敛效率。

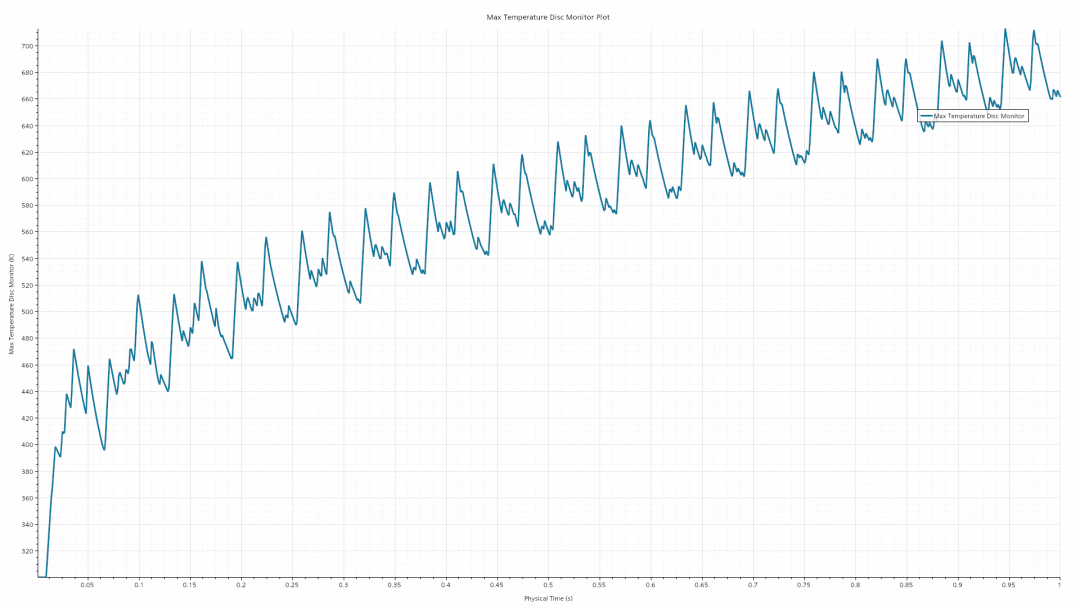

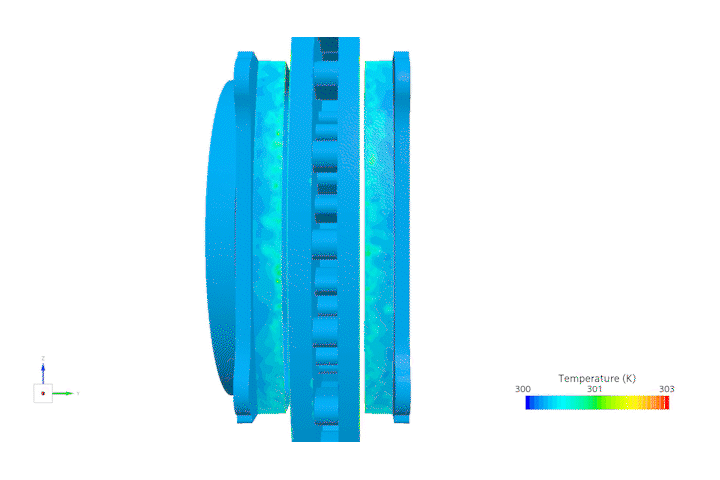

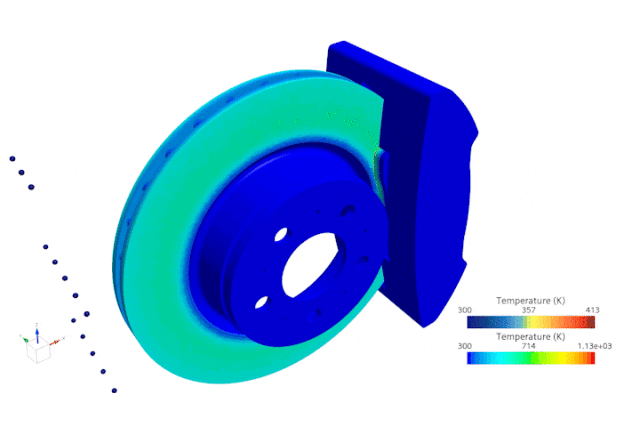

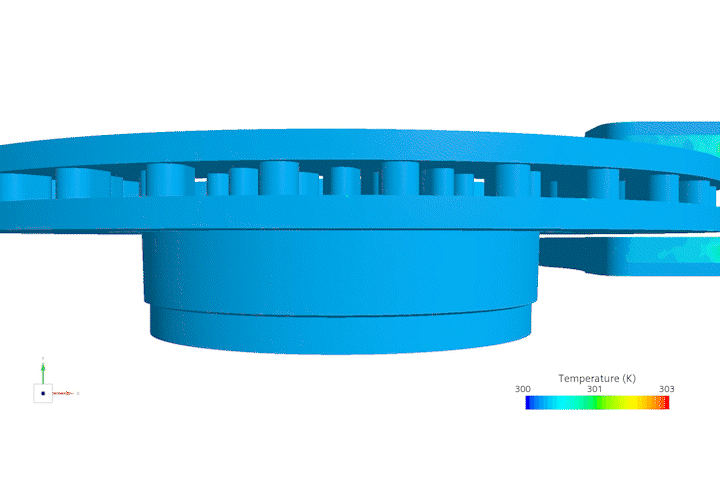

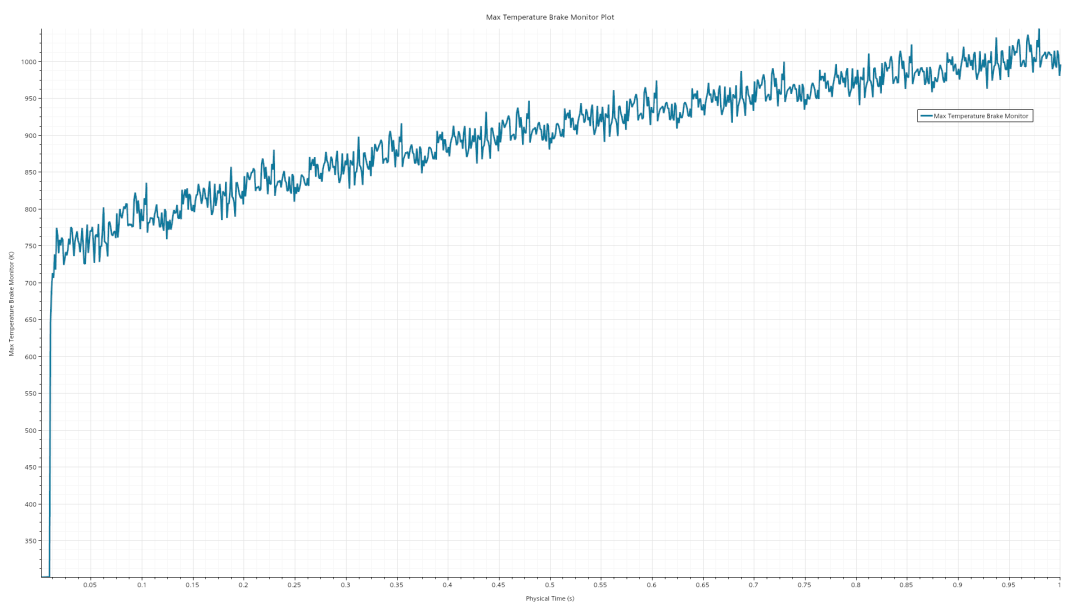

技术要点：时间步长设置需满足 CFL 条件，通常取 0.001-0.01s；残差收敛标准需设置为 1e-4 以下，确保结果可靠；对于瞬态分析，需合理设置计算时长，覆盖制动全过程。结果分析需聚焦核心指标：温度分布重点关注最高温度是否超过材料耐受极限（通常刹车卡钳材料耐受温度不超过 700K）；流体流动重点分析冷却通道的流速分布，判断是否存在涡流导致散热不畅；结构应力重点查看是否超过材料屈服强度，预防结构疲劳。

注意事项：避免仅关注单一指标，需综合分析热 - 流 - 固耦合效应；仿真结果需与物理实验数据对比校准，提升仿真模型的可信度。

03

STAR-CCM + 卡钳流固耦合仿真实战

掌握上述技术要点，需要系统的理论学习与实战训练。针对汽车制动系统研发工程师、车辆工程等专业学生、科研人员的需求，我的《STAR-CCM 汽车刹车卡钳流固耦合仿真从入门到精通》课程应运而生,欢迎识别下方二维码试看 。

可回放/开发票/奖学金/加餐

提供vip群答疑/学习资料

汽车制动系统设计与研发技术：STAR-CCM汽车刹车卡钳流固耦合仿真从入门到精通





课程核心优势：从理论到实战，全方位赋能

本课程由 STAR-CCM + 仿真学堂梁松月硕士主讲，通过 9 讲系统教学，覆盖从几何重构、网格建立、物理建模到结果分析的完整流程，实现 “入门到精通” 的技能跃迁。课程最大亮点在于实战性 —— 所有案例均源于汽车制动系统研发实际场景，学员可直接将所学技术应用于工作与科研中。例如，课程详细演示了如何通过仿真优化卡钳冷却通道结构，使制动时最高温度降低 15%；如何通过应力分析优化卡钳支架设计，延长使用寿命 30%。



 超值附加权益：不止于课程，全周期赋能

购买课程即可解锁多重权益：加入 VIP 专属社群，与讲师、同行实时交流，获取持续加餐内容；享受讲师一对一答疑服务，解决实际操作中的技术难题；获得定制化培训与咨询服务，适配个性化学习需求；优先参与仿真人才库高新内推，对接车企、科研院所优质岗位；此外课程还提供仿真学习资料包、奖学金等福利，助力学员全面提升竞争力。

在汽车行业向电动化、智能化转型的背景下，制动系统的性能要求日益严苛，流固耦合仿真技术已成为研发与科研的必备工具。无论是希望解决实际工作中的制动系统优化问题，还是想提升职业竞争力的工程师，亦或是为科研项目赋能的研究人员、寻求就业优势的学生，这门 STAR-CCM + 卡钳流固耦合仿真课程都能提供精准赋能。
