注入变压器与Picotest实测效果对比

8月前浏览547

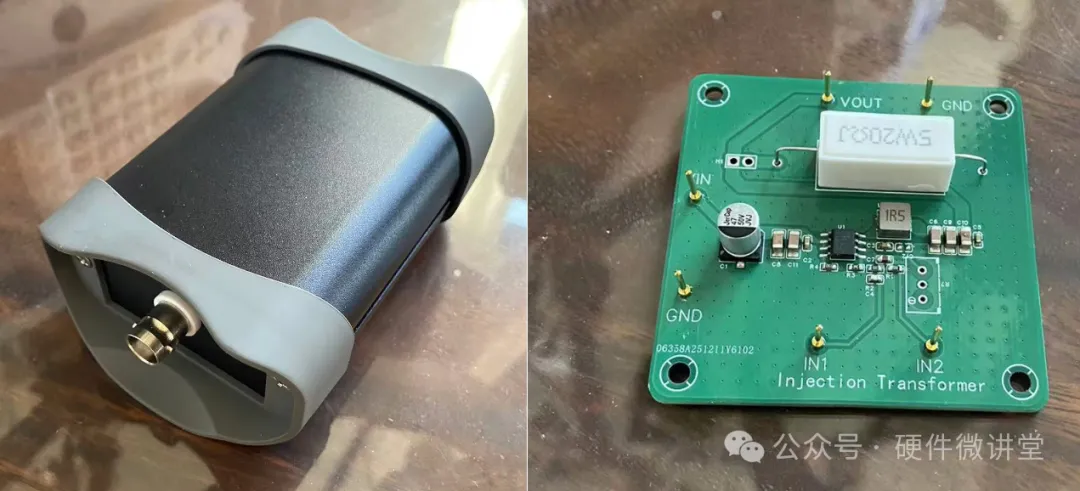

在前面几篇文章中提到二火老师自己做了个注入变压器，并输出了相应的说明文章和视频：

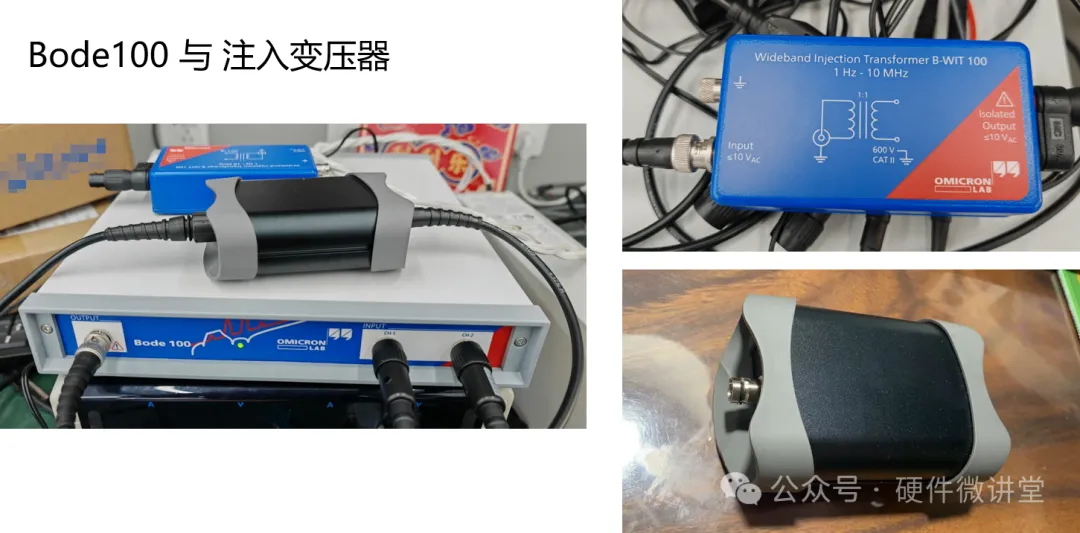

为了进一步验证该注入变压器的性能，搭配Bode100进行了实测，并将结果和B-WIT100做了对比，结果是基本一致。

又有同学提出来，和Picotest的J2101A对比如何，二火也觉得有必要对比下，于是——它来啦！

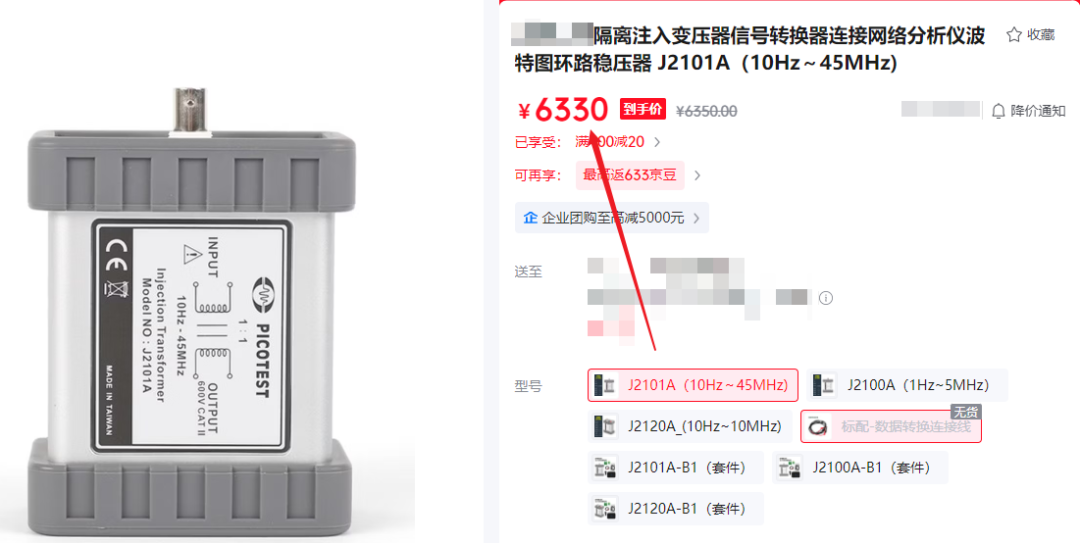

Picotest J2101A参数及带宽说明

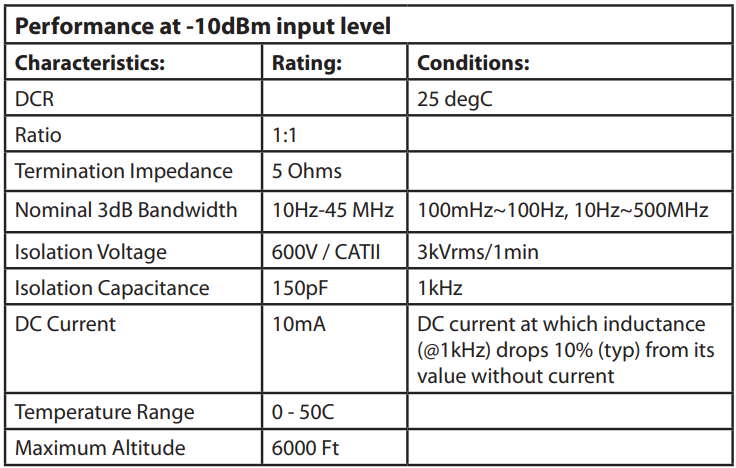

下图为J2101A的参数截图

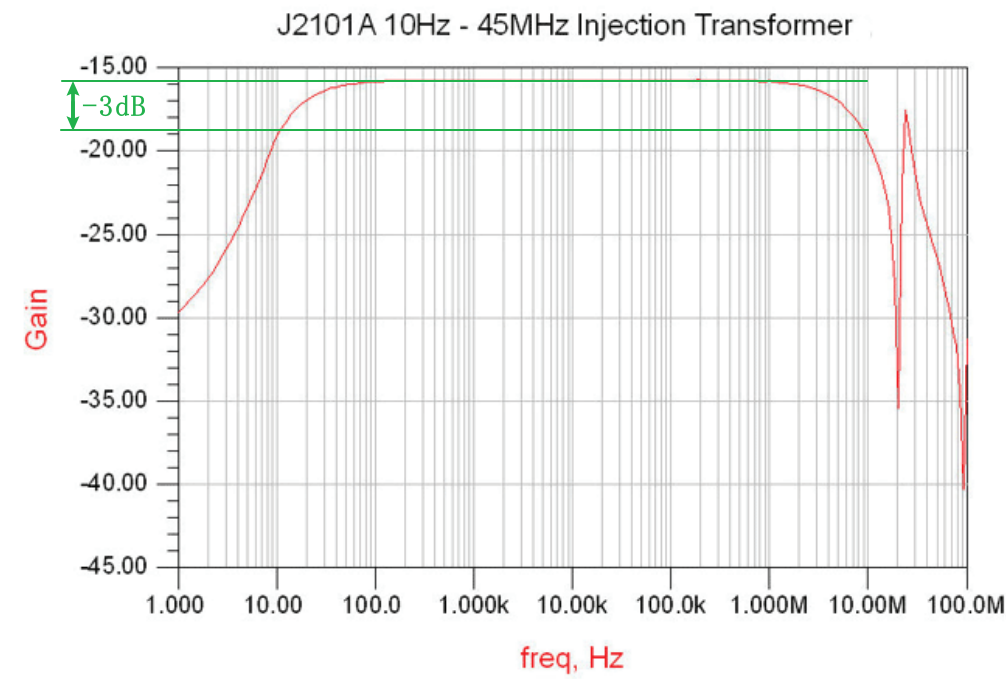

官网上放出来的频率特性曲线并不是S21，而是增益特性曲线。下图中的蓝色线条是小编截图后手动备注的，从曲线上可以粗略看出，左侧-3dB对应的频率大概为10Hz，右侧-3dB对应的频率大概在9MHz左右。由于没有原始数据，上述数据由个人分析所得，仅供参考。

这个增益特性曲线上并没有标注测试时注入变压器的终端阻抗是多少，只是下面备注一行小字，注入变压器的带宽上限和终端阻抗强相关。根据上面参数表格分析，大概率是终端阻抗5欧姆时对应的曲线。

在前面查看Bode100配套的B-WIT100的S21时，规格书中有明确备注是按照终端阻抗10欧姆来测试的，这里需要留意下。

关于J2101A的使用带宽，Picotest官网给出一段说明，注入变压器的可用带宽可以远远超出-3dB带宽限制。所以，这就能解释为什么增益频率曲线的-3dB只有10Hz~9MHz，但实际使用范围可以支持到10Hz~45MHz。

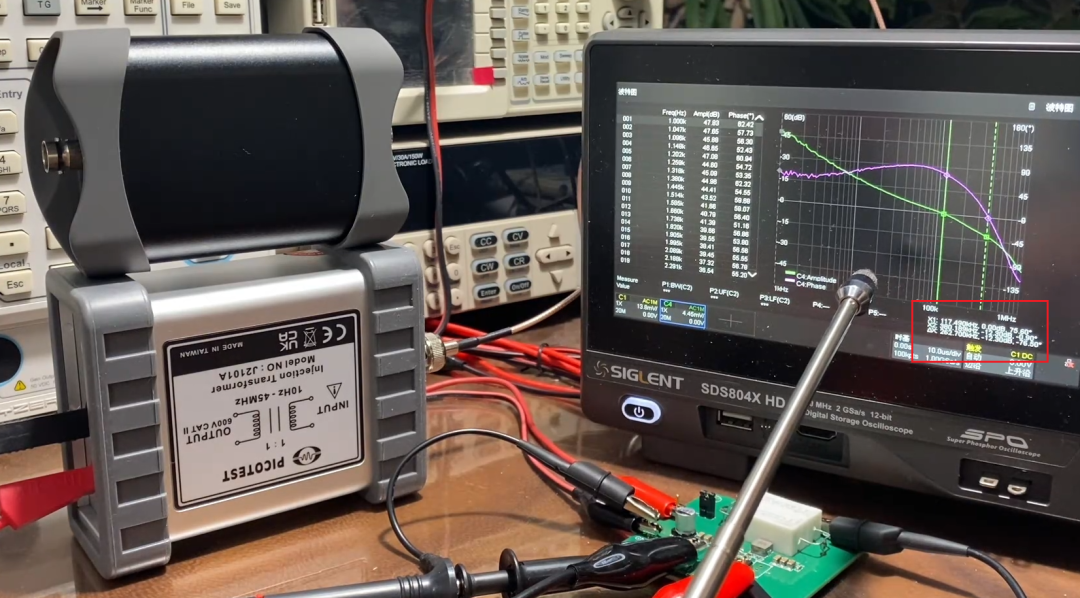

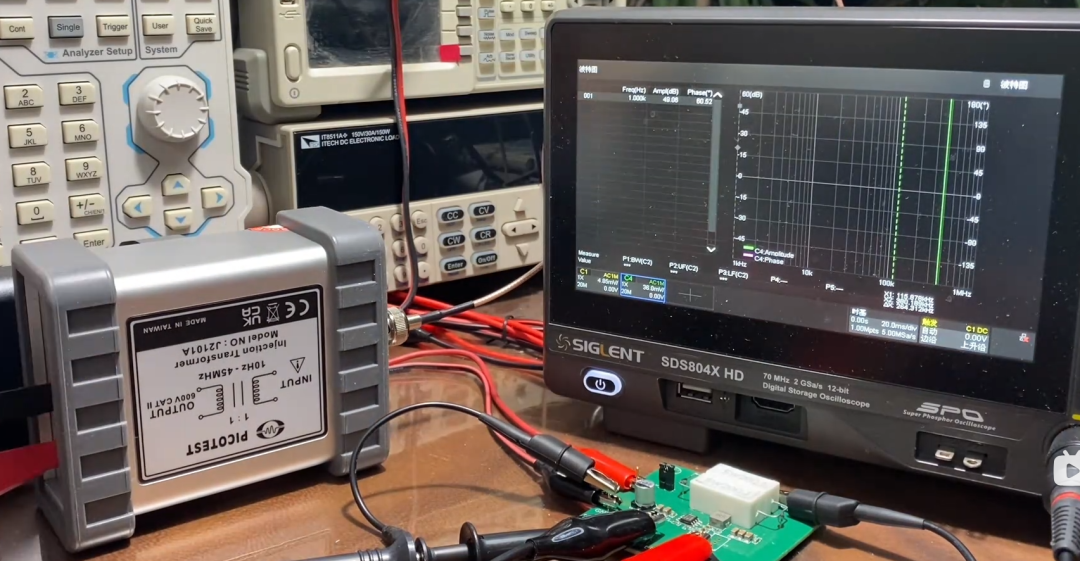

分析完J2101A参数后，我们用J2101A实际做一下环路稳定性的测试。DUT使用二火老师自己设计的电源评估板，上面自带有负载，测试环境的setup可以参考前面文章《终于搞出来了—电源环路稳定性测试》。由于测试点都已经引出来，直接夹一下就行，很方便。

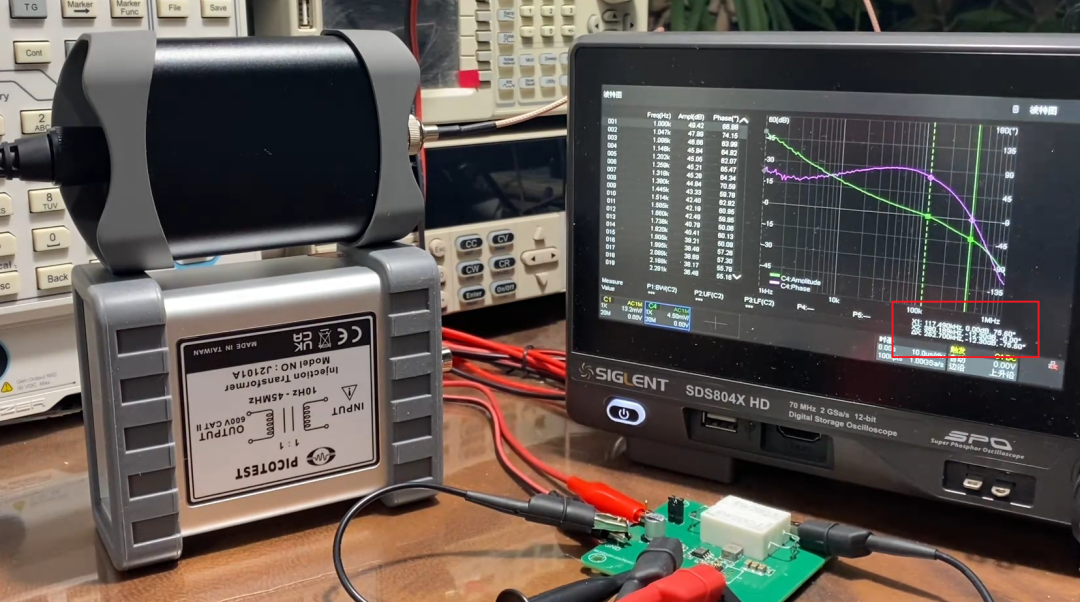

经过几分钟的扫描，结果已出：

fc=117kHz；PM=75.6°；GM=12.3dB。

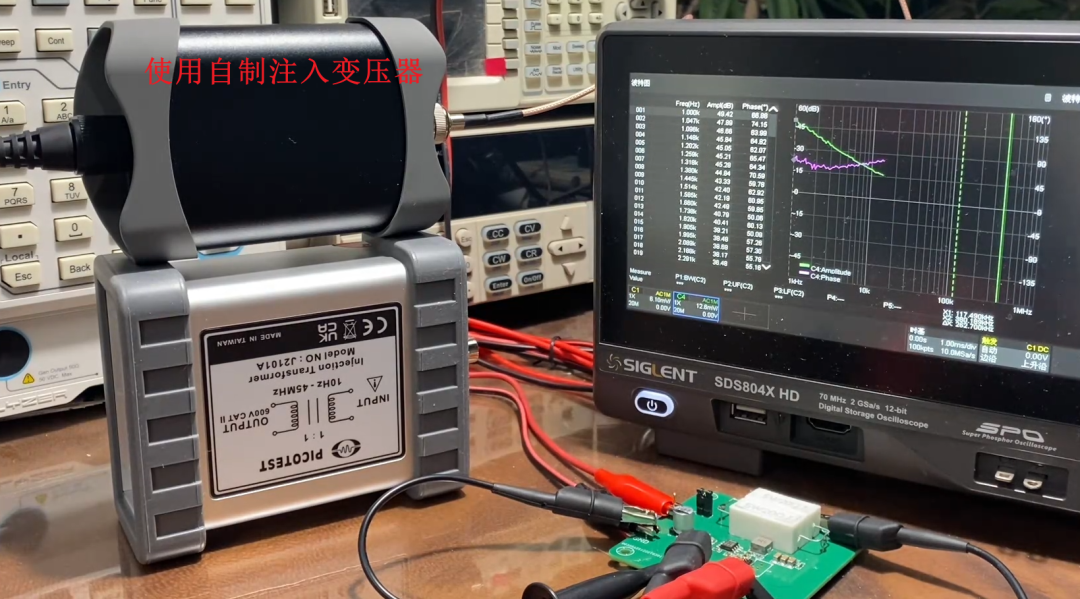

其他都不变，只更换自制注入变压器，再次进行测试：

经过几分钟扫描，结果出来：

fc=117kHz；PM=75.6°；GM=12.3dB。

从上面的测试情况来看，测试结果是出奇地一致！！！测试效果的对比，就先说到这里。

昨日，找了一台是德的带宽1GHz示波器测试小编手头这台矢网自带的信号发生器的波形。频率设置为200MHz，功率设置为-12dBm时，测的波形如下。可以看出，波形还是有点像方波，不是正弦波。带宽1GHz的示波器，也就能测测200MHz的波形。频率再往上调，测试也没有意义。来源：硬件微讲堂
